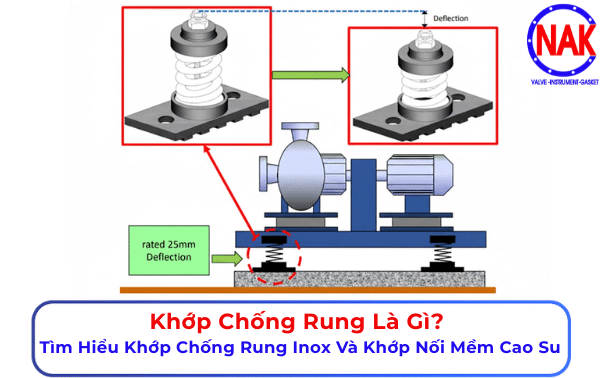

Khớp Chống Rung Là Gì? Tìm Hiểu Khớp Chống Rung Inox Và Khớp Nối Mềm Cao Su
Th10
Trong các hệ thống đường ống công nghiệp, hiện tượng rung lắc, tiếng ồn và dao động xảy ra thường xuyên. Những rung động này có thể gây hư hỏng mối nối, giảm tuổi thọ thiết bị, thậm chí ảnh hưởng đến an toàn toàn hệ thống. Trong bài viết này Nhật An Khang sẽ giúp bạn làm sao khắc phục tình trạng này với khớp chống rung. Hãy cùng tìm hiểu chi tiết khớp chống rung là gì, nguyên lý chống rung, và sự khác biệt giữa khớp nối mềm inox, khớp nối mềm cao su cùng ứng dụng thực tế trong các hệ thống công nghiệp hiện nay.
Khớp Chống Rung Là Gì?
Khớp chống rung (hay còn gọi là khớp nối mềm) là phụ kiện được dùng để kết nối với đường ống và hấp thụ rung lắc, dao động sinh ra trong quá trình truyền dẫn chất lỏng, khí hoặc hơi.
Trong các hệ thống đường ống công nghiệp, rung động là vấn đề phổ biến. Rung động từ máy bơm, quạt, máy nén khí, hay thiết bị HVAC thường gây rung lắc mạnh. Nó còn dẫn đến ồn ào, nứt mối nối hoặc làm hỏng thiết bị. Khớp chống rung là giải pháp hiệu quả để giảm chấn và chống rung. Nó giúp ổn định hệ thống đường ống, kéo dài tuổi thọ và đảm bảo vận hành an toàn.
Hiện nay, có nhiều loại khớp nối chống rung được sử dụng rộng rãi. Phổ biến là khớp chống rung inox, khớp nối mềm cao su, và khớp nối mềm inox mặt bích. Chúng được dùng trong công nghiệp, hệ thống xử lý nước, HVAC và các nhà máy sản xuất.
Xem thêm: Phụ Kiện Đường Ống Công Nghiệp Giải Pháp Bảo Vệ Và Tối Ưu Hệ Thống
Cấu Tạo Khớp Nối Và Nguyên Lý Chống Run

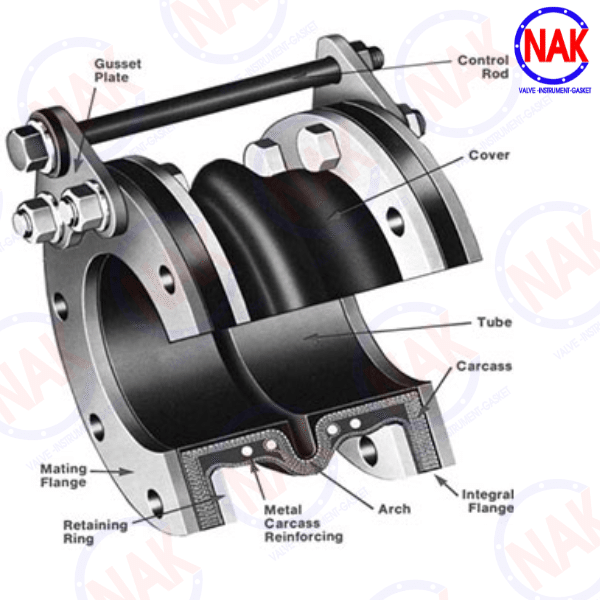

Cấu Tạo Khớp Nối Mềm
Một khớp nối mềm chống rung thường gồm các phận kết nối chính:
- Thân khớp: làm từ liệu inox hoặc su tổng hợp, có lớp cao su bọc ngoài để hấp thụ dao động.
- Hai đầu kết nối: dạng mặt bích, nối ren hoặc hàn để kết nối khớp nối với hệ thống ống.
- Phần bellows (ống gân): thiết kế dạng sóng giúp tăng khả năng chịu rung, chịu áp và biến dạng đàn hồi.
- Lớp gia cường: bằng vật liệu inox hoặc sợi tổng hợp giúp khớp có khả năng chịu áp cao.

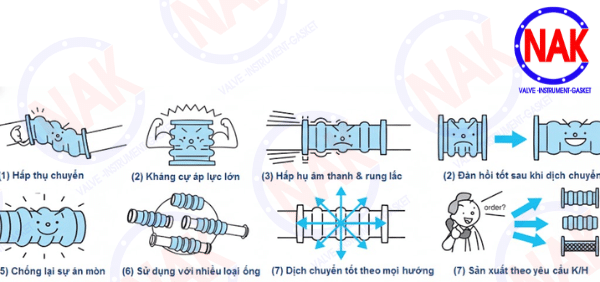

Nguyên Lý Chống Rung
Nguyên lý chống rung của khớp nối mềm chủ yếu dựa vào việc sử dụng một phần thân khớp có tính đàn hồi cao, thường được làm từ cao su tổng hợp hoặc kim loại inox dẻo (như inox 304, 316). Nguyên lý chống rung này hoạt động theo cơ chế sau:
- Hấp thụ Rung động: Khi máy móc hoạt động, rung động truyền vào đường ống sẽ được thân khớp linh hoạt hấp thụ. Phần cao su biến dạng, giúp giảm chấn và ngăn rung lan truyền ra toàn hệ thống.
- Bù trừ Chuyển vị: Khớp nối mềm có khả năng bù trừ chuyển vị theo ba hướng: dọc, ngang và góc. Nhờ đó, nó giúp hệ thống thích ứng với giãn nở nhiệt hoặc sai lệch nhỏ khi lắp đặt.
- Giảm ồn: Ngoài khả năng chống rung, khớp nối mềm còn giảm tiếng ồn bằng cách cách ly âm thanh qua cấu trúc rắn. Điều này giúp hệ thống vận hành êm ái và bền bỉ hơn.
Để đạt được chống rung hiệu quả. Việc sử dụng khớp nối mềm phải được tính toán kỹ lưỡng về vật liệu, kích thước và áp suất. Nguyên lý chống rung này đặc biệt quan trọng trong các môi trường khắc nghiệt.

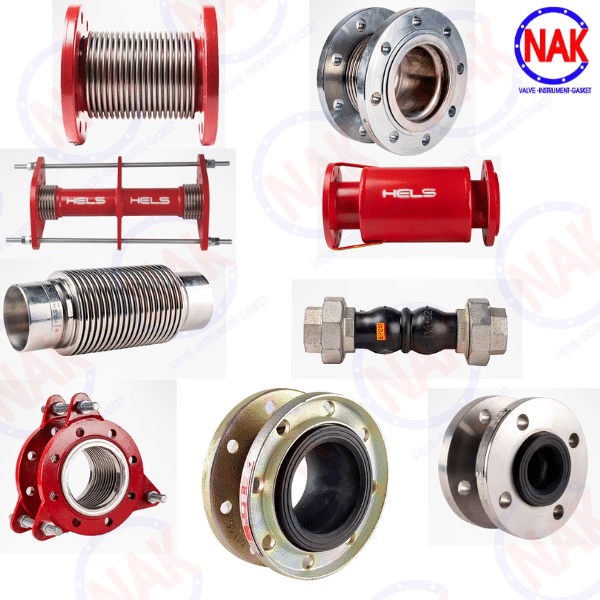

Các Loại Khớp Chống Rung Phổ Biến
Trong ngành van công nghiệp và thiết bị đo lường, có hai dòng khớp chống rung chính:
- Khớp nối mềm inox
- Khớp nối mềm cao su
Mỗi loại có những điểm của khớp nối riêng biệt phù hợp với các ứng dụng của khớp khác nhau. Để hiểu rõ nguyên lý chống rung của chúng, việc tìm hiểu cấu tạo khớp nối là rất quan trọng.
Khớp Chống Rung Inox
Khớp nối chống rung inox (hay gọi khác là khớp nối giãn nở kim loại) được chế tạo từ vật liệu inox cao cấp (chủ yếu là inox 304 và inox 316). Cấu tạo khớp nối chống rung này được cấu tạo gồm 3 phần chính:
- Thân Khớp (Bellows): Là phần inox dạng ống lượn sóng (nhiều lớp hoặc một lớp) có tính đàn hồi cao. Đây là bộ phận thực hiện nguyên lý chống rung và bù trừ chuyển vị. Nguyên lý chống rung này dựa trên sự co giãn của các sóng inox.
- Hai Đầu Kết Nối: Thường là mặt bích inox hoặc thép carbon (tùy yêu cầu) để thực hiện kết nối mặt bích. Đôi khi có dạng nối ren…
- Thanh Giới Hạn (Limit Rods): Các thanh inox này được lắp song song bên ngoài thân khớp, có tác dụng giới hạn độ giãn tối đa của khớp, bảo vệ khớp khỏi bị kéo căng quá mức do áp suất hoặc rung lắc mạnh.
Khớp nối mềm inox mặt bích (hoặc nối mềm inox mặt bích) là dạng phổ biến nhất. Khớp chống rung inox này sử dụng mặt bích để kết nối với đường ống một cách chắc chắn. Vật liệu inox này đảm bảo chống ăn mòn tốt.
Xem thêm: Lọc Y Là Gì

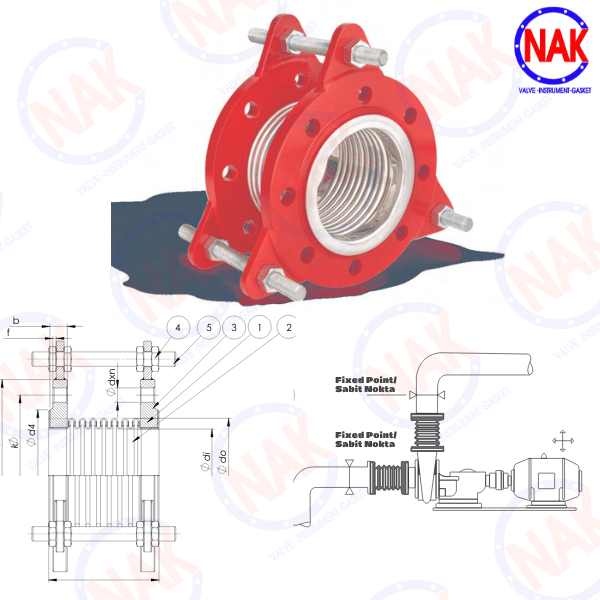

HELS HLS-30LRTY Khớp chống rung chất lượng cao giúp tăng tuổi thọ thiết bị và ổn định hệ thống. Sản phẩm chính hãng, sẵn hàng, hỗ trợ giao nhanh toàn quốc
Khớp Nối Mềm Cao Su
Khớp nối mềm cao su (hoặc khớp nối cao su) sử dụng lớp cao su tổng hợp (như EPDM, NBR, Neoprene) làm vật liệu đàn hồi chính. Đây là loại chống rung phổ biến nhất cho các hệ thống nước sạch, nước thải.
Cấu tạo khớp nối chống rung này được cấu tạo gồm 3 phần:
- Thân Khớp (Body): Làm bằng cao su đàn hồi, gia cố vải và thép, giúp giảm rung, chống mài mòn hóa học
- Hai Đầu Kết Nối: Thường là dùng mặt bích thép hoặc inox, cố định chắc chắn bằng bu-lông tiêu chuẩn
- Vòng Kim Loại (Retaining Rings): Đôi khi được sử dụng giữa cao su và mặt bích để giữ chặt mối nối, đảm bảo khi kết nối khớp nối thì mặt bích không bị trơn trượt khỏi thân khớp dưới áp suất.
Khớp chống rung cao su có khả năng chịu giảm rung và chống rung cao su vượt trội, đặc biệt hữu ích trong việc chống rung lắc và chống ồn. Việc sử dụng khớp nối mềm này là giải pháp kinh tế và hiệu quả.
Xem thêm: Túi Bảo Ôn Là Gì?

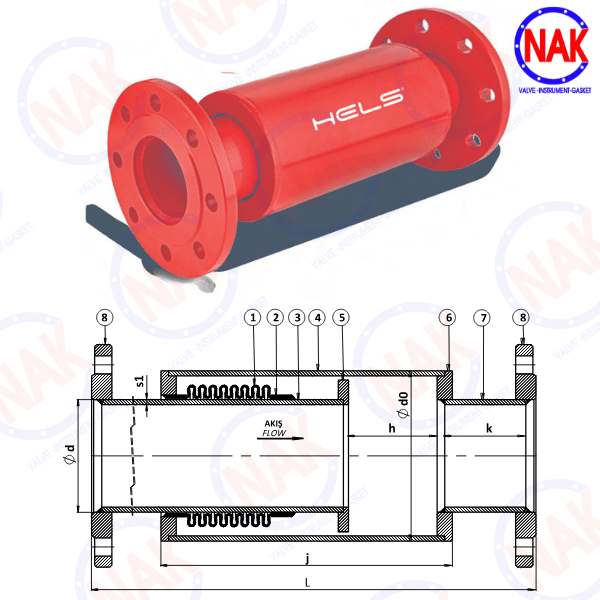

Tối ưu hiệu suất đường ống với HELS HLS-90DBF Khớp chống rung cao cấp, chịu áp lực tốt, hoạt động bền bỉ trong mọi điều kiện

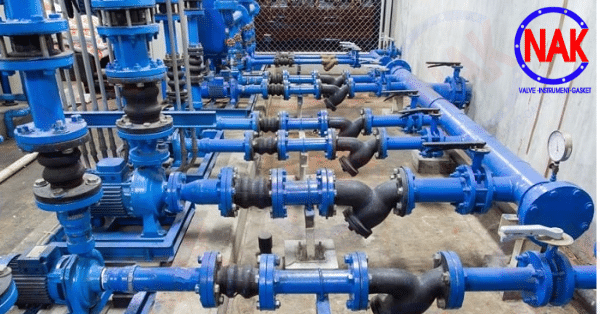

Ứng Dụng Thực Tế Của Khớp Chống Rung
Khớp nối mềm inox, khớp nối mềm cao su, hay khớp nối mềm chống rung đều được sử dụng để kết nối giữa máy bơm, đường ống và các thiết bị tạo dao động.
- Cấp thoát nước, Xử lý nước thải: Chủ yếu dùng khớp nối mềm cao su để chống rung cao su và bù trừ giãn nở.
- Hóa chất, Dầu khí: Ưu tiên khớp nối mềm inox hoặc khớp chống rung inox vì chống ăn mòn tốt và chịu nhiệt cao.
- HVAC (Điều hòa không khí): Sử dụng khớp nối mềm để giảm truyền rung động từ bơm, chiller.
- Hệ thống hơi, Nước nóng: Bắt buộc sử dụng khớp nối chống rung làm từ inox để chịu nhiệt.

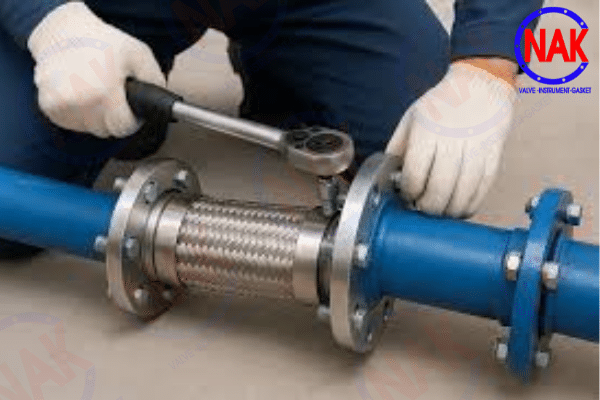

Lắp Đặt Khớp Nối Mềm Và Lưu Ý Kỹ Thuật
Hướng dẫn lắp đặt khớp nối mềm, cần chú ý:
- Đảm bảo hai đầu kết nối mặt bích song song, không lệch tâm.
- Không vặn xoắn hay uốn cong quá mức khi lắp.
- Nên chọn loại khớp nối phù hợp với môi trường (nhiệt độ, áp suất, lưu chất).
- Kiểm tra thông số kỹ thuật khớp và hướng dẫn nhà sản xuất trước khi lắp.
Khi cần mua khớp nối chống rung nên chọn đơn vị cung cấp khớp nối chính hãng. Để đảm bảo chất lượng sản phẩm, vật liệu inox cao cấp, và bảng giá khớp nối rõ ràng.
