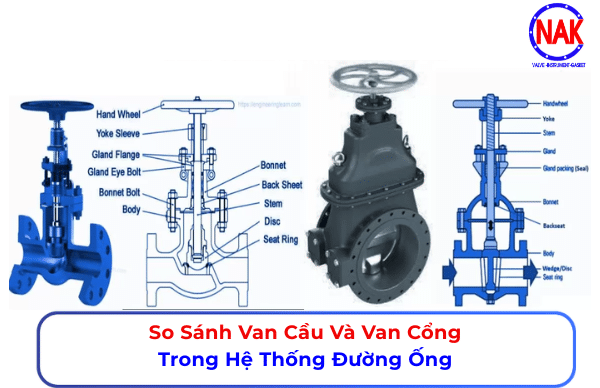

So Sánh Van Cầu Và Van Cổng Trong Hệ Thống Đường Ống

Trong hệ thống đường ống đường ống công nghiệp, van cầu và van cổng đều là 2 dòng van phổ biến được sử dụng để đóng hoặc mở. Tuy nhiên, hai dòng van này có sự khác biệt rõ rệt. Khi so sanh van cầu và van cổng trong cấu tạo và cơ chế hoạt động. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về sự khác biệt giữa 2 dòng này qua bài viết bên dưới.

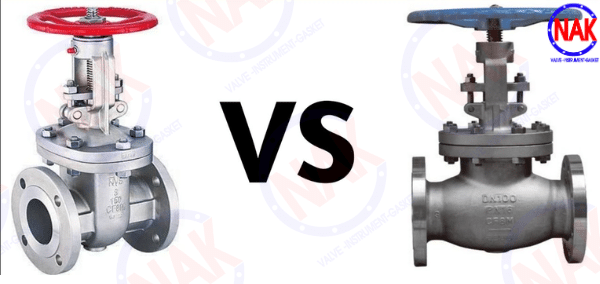

1. Khái Quát Về Van Cổng Và Van Cầu

Van cổng và van cầu đều là loại van được sử dụng rộng rãi trong hệ thống đường ống và các nhà máy công nghiệp. Chúng có vai trò quan trọng trong việc điều tiết dòng chảy đồng thời cũng góp phần vào quá trình hoạt động của hệ thống.

Van cầu (globe valve) là loại van được thiết kế để đóng mở và đặc biệt phù hợp với chức năng điều tiết lưu lượng. Bên trong van, đĩa van di chuyển lên xuống theo phương thẳng đứng để thay đổi tiết diện dòng chảy. Khi đĩa van nằm ở các vị trí khác nhau, lượng môi chất đi qua van cũng được điều chỉnh tương ứng. Nhờ đặc điểm này, van cầu thường được sử dụng tại những vị trí cần kiểm soát lưu lượng, áp suất hoặc nhiệt độ.

Van cổng (gate valve) là loại van sử dụng một cánh van dạng cổng để ngăn hoặc cho phép môi chất đi qua đường ống.Khi mở van hoàn toàn, cánh van được nâng lên khỏi dòng chảy, tạo ra tiết diện lưu thông lớn. Khi đóng, cánh van hạ xuống và chặn dòng môi chất. Van cổng chủ yếu được sử dụng cho chức năng đóng hoặc mở hoàn toàn, không thích hợp để điều tiết lưu lượng liên tục.

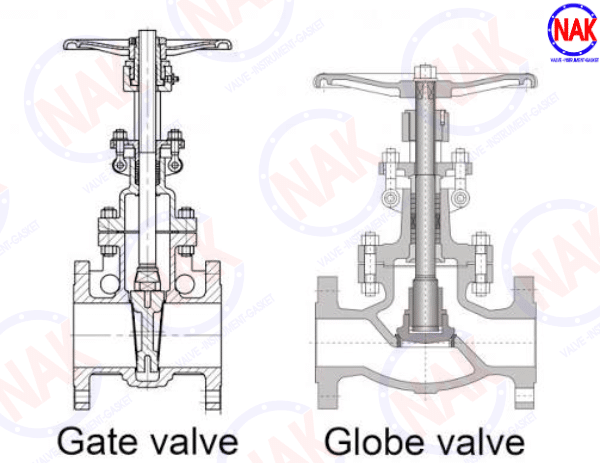

2. Điểm Giống Nhau Giữa Van Cầu Và Van Cổng

Mặc dù có nhiều khác biệt về thiết kế và cách vận hành, van cầu và van cổng đều là dòng van dùng để kiểm soát dòng chảy. Thiết bị thường được sử dụng trong các hệ thống đường ống và chúng sẽ có một số điểm tương đồng đó là:

• Cơ chế hoạt động: Cả hai đều thuộc nhóm van chuyển động tuyến tính thẳng đứng. Trục ren nâng hoặc hạ đĩa van theo chiều dọc thông qua thao tác xoay vô lăng truyền thống hoặc tích hợp bộ điều khiển.
• Chức năng: Cả hai đều đảm nhiệm tốt chức năng đóng ngắt và cô lập hoàn toàn dòng môi chất.
• Khả năng ổn định: Cả hai duy trì tính ổn định rất cao dưới môi trường áp suất và nhiệt độ cao. Đồng thời, ma sát ren trên trục van giúp tự hãm giữ cố định vị trí đĩa van, không bị áp lực dòng chảy làm xê dịch.
• Ứng dụng: Đều được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, trạm lò hơi, mạng lưới đường ống hóa chất, lọc hóa dầu, PCCC và xử lý nước thải công nghiệp.

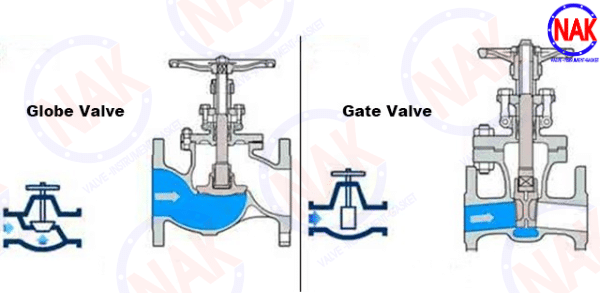

3. Sự Khác Nhau Giữa Van Cầu Và Van Cổng

Sự khác biệt giữa hai loại van thể hiện rõ nhất ở cấu tạo, cơ chế hoạt động, khả năng điều tiết và phạm vi ứng dụng.

3.1 Phân Biệt Theo Cấu Tạo

Van cầu có thân van được thiết kế với khoang dòng chảy đặc trưng. Bên trong gồm các bộ phận chính như:

• Thân van.
• Đĩa van.
• Seat.
• Ty van.
• Nắp van.
• Bộ phận làm kín.
• Bộ truyền động.

Van cổng có thân van được thiết kế thẳng dạng rỗng hoàn toàn và không có vách ngăn ở giữa. Van cổng có cấu tạo gồm:

• Thân van.
• Cánh van.
• Seat.
• Ty van.
• Nắp van.
• Bộ phận làm kín.
• Tay quay hoặc actuator.

Điểm khác biệt quan trọng là đĩa van của van cầu tham gia trực tiếp vào quá trình điều tiết, trong khi cánh van của van cổng chủ yếu thực hiện nhiệm vụ ngăn hoặc cho phép dòng chảy đi qua.

3.2 Phân Biệt Theo Cơ Chế Hoạt Động

Đối với van cầu:

• Khi xoay tay quay, ty van dịch chuyển và đưa đĩa van lên hoặc xuống.
• Đĩa van có thể dừng tại nhiều vị trí khác nhau, từ đó thay đổi tiết diện dòng chảy.
• Nhờ vậy, van cầu có khả năng đóng, mở, điều tiết lưu lượng và kiểm soát dòng chảy.

Đối với van cổng:

• Khi xoay tay quay, ty van nâng hoặc hạ cánh van.
• Ở trạng thái mở hoàn toàn, cánh van được đưa ra khỏi đường đi của dòng chảy. Khi đóng hoàn toàn, cánh van hạ xuống và ngăn dòng lưu chất.
• Van cổng không được thiết kế để hoạt động như một van điều tiết liên tục.

3.3 Phân Biệt Về Khả Năng Điều Tiết Lưu Lượng

Đây là một trong những khác biệt quan trọng nhất giữa van cầu và van cổng:

• Van cầu: Có khả năng điều tiết lưu lượng tốt. Người vận hành có thể thay đổi vị trí đĩa van để kiểm soát lượng môi chất đi qua.
• Van cổng: Không phù hợp để điều tiết lưu lượng trong thời gian dài. Nếu sử dụng van cổng ở trạng thái mở một phần trong thời gian dài, dòng chảy có thể gây rung động, xói mòn và làm hư hỏng cánh van hoặc seat.

3.4 Phân Biệt Về Tổn Thất Áp Suất

• Van cầu: Sẽ có mức tổn thất áp suất tương đối cao do dòng lưu chất phải thay đổi hướng khi đi qua thân van.
• Van cổng: Khi mở hoàn toàn, dòng lưu chất có đường đi tương đối thẳng qua van nên tổn thất áp suất thấp.

3.5 Phân Biệt Về Hướng Dòng Chảy

• Van cầu: Dòng lưu chất thường phải thay đổi hướng khi đi qua thân van. Thiết kế này hỗ trợ khả năng điều tiết nhưng đồng thời làm tăng tổn thất áp suất.
• Van cổng: Khi mở hoàn toàn, dòng chảy đi qua van theo hướng tương đối thẳng. Nhờ đó, van cổng tạo ra mức cản dòng thấp hơn so với van cầu trong cùng điều kiện làm việc.

3.6 Phân Biệt Kích Thước Và Không Gian Lắp Đặt

• Van cầu: Thân van thường có thiết kế lớn theo chiều dài và trọng lượng có thể đáng kể.
• Van cổng: Van cổng thường có chiều dài thân tương đối gọn theo hướng dòng chảy nhưng cần không gian phía trên để nâng cánh van.

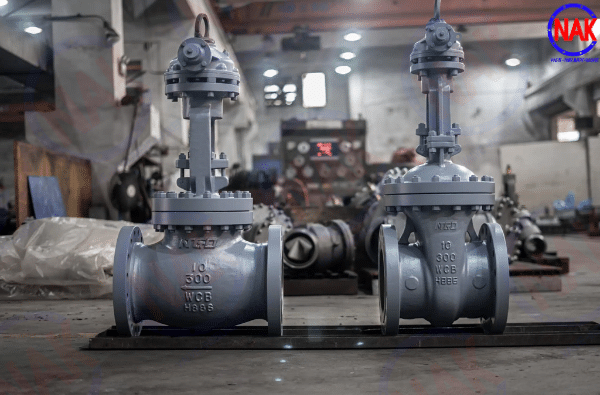

4. Van Cầu Hay Van Cổng Phù Hợp Hơn Cho Hệ Thống Đường Ống?

• Nếu mục tiêu chính là điều tiết lưu lượng, van cầu thường là lựa chọn phù hợp hơn.
• Nếu mục tiêu chính là đóng hoặc mở đường ống với tổn thất áp suất thấp khi mở hoàn toàn, van cổng sẽ phù hợp hơn.

Do đó, thay vì chỉ dựa vào giá thành hoặc kích thước đường ống, người dùng nên lựa chọn van dựa trên chức năng thực tế và điều kiện vận hành của hệ thống.

So sánh van cầu và van cổng cho thấy mỗi loại van có ưu điểm và mục đích sử dụng riêng. Van cầu phù hợp với điều tiết lưu lượng, trong khi van cổng thích hợp cho đóng mở đường ống. Lựa chọn đúng loại van theo điều kiện vận hành sẽ giúp hệ thống hoạt động ổn định, an toàn và hiệu quả. Nhật An Khang tin rằng qua bài viết này bạn có thể hiểu rõ về sự khác biết giữa 2 loại van này.
