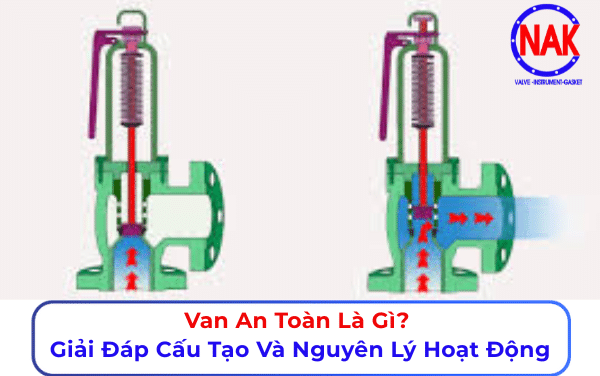

Van An Toàn Là Gì? Giải Đáp Cấu Tạo Và Nguyên Lý Hoạt Động

Trong các hệ thống công nghiệp hiện nay, việc kiểm soát áp suất đóng vai trò vô cùng quan trọng để đảm bảo an toàn vận hành. Một trong những thiết bị không thể thiếu chính là van an toàn. Đây là loại van công nghiệp chuyên dụng, giúp ngăn ngừa rủi ro khi áp suất trong hệ thống vượt quá mức cho phép. Vậy van an toàn là gì? Cấu tạo và nguyên lý hoạt động ra sao? Hãy cùng Nhật An Khang tìm hiểu chi tiết trong bài viết này.

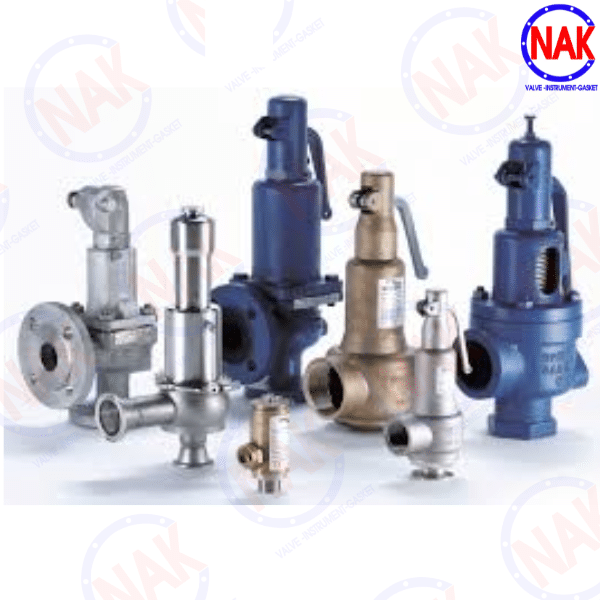

Van An Toàn Là Gì?

Van an toàn (Safety Valve) là một thiết bị cơ học tự động được thiết kế để bảo vệ các thiết bị, đường ống, và hệ thống khỏi tình trạng quá áp suất. Chức năng chính của van là tự động xả lưu chất (khí, lỏng, hơi nước) ra khỏi hệ thống. Van thực hiện việc này khi áp suất bên trong vượt quá mức định trước.

Van an toàn không chỉ giúp giảm áp mà còn bảo vệ tài sản và con người. Một sự cố quá áp có thể gây nổ bình chứa, vỡ ống và thiệt hại nghiêm trọng. Vì vậy, lắp đặt van an toàn là yêu cầu bắt buộc. Việc này áp dụng cho các hệ thống áp suất cao như nồi hơi, bình khí nén hoặc đường ống dẫn dầu, hóa chất.

Xem thêm: Tổng Hợp Các Loại Van Công Nghiệp Phổ Biến Nhất Hiện Nay

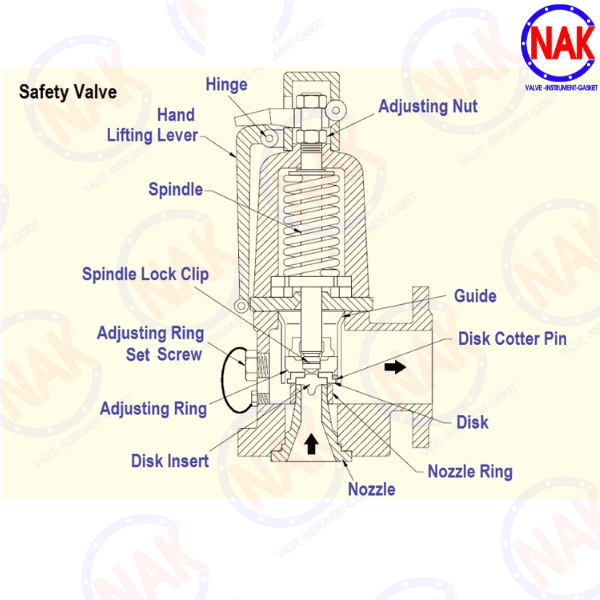

Cấu Tạo Của Van An Toàn

Để hiểu van an toàn hoạt động như thế nào, chúng ta cần nắm rõ cấu tạo của nó. Mặc dù có nhiều loại van an toàn khác nhau, nhưng hầu hết đều có chung những thành phần cơ bản sau:

• Thân van (Valve Body): Đây là bộ phận chính, có chức năng chứa các thành phần bên trong van và kết nối với đường ống. Thường làm bằng gang, thép hoặc inox, thép không gỉ.
• Đĩa van (Disc/Plug): Đĩa van là bộ phận quan trọng nhất, có chức năng đóng và mở cửa van. Đĩa van sẽ giữ cho lưu chất không thoát ra ngoài khi áp suất trong hệ thống ở mức bình thường.
• Lò xo (Spring): Là bộ phận tạo ra lực đẩy và giữ đĩa van ở trạng thái đóng. Lực nén của lò xo có thể điều chỉnh được, quyết định áp suất định mức mà van sẽ bắt đầu mở.
• Piston/Trục đĩa van: Một số loại van an toàn sử dụng piston hoặc trục đĩa van để truyền lực từ lò xo xuống đĩa van hoặc nhận lực từ áp suất lưu chất.
• Nút van (Seat): Là vị trí mà đĩa van tiếp xúc để tạo ra một bề mặt kín. Chất lượng của nút van quyết định độ kín và khả năng chống rò rỉ của van.

Xem thêm: Van Kim Là Gì?

YNV FSV-1F Sản phẩm chất lượng cao, đạt chuẩn quốc tế, giúp giảm thiểu rủi ro và tăng tuổi thọ thiết bị. Liên hệ ngay để được tư vấn chi tiết !

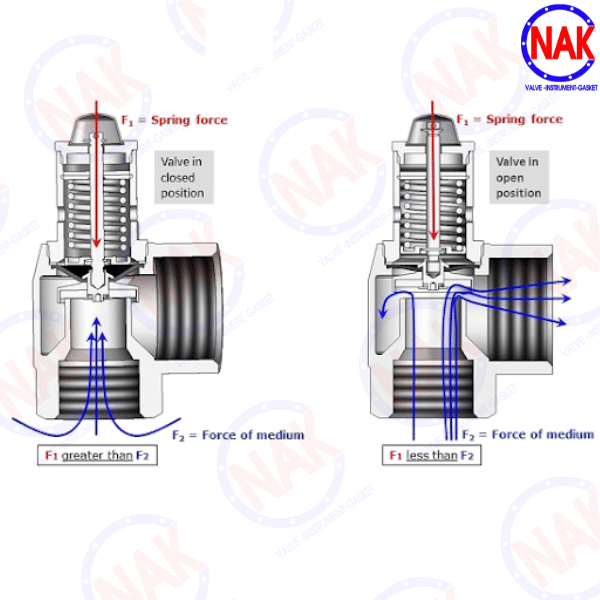

Nguyên Lý Hoạt Động Của Van An Toàn

Van an toàn hoạt động dựa trên sự cân bằng giữa hai loại lực: lực tác dụng của lò xo và lực áp suất của lưu chất.

• Khi hệ thống hoạt động, áp suất lưu chất trong hệ thống nhỏ hơn áp suất định mức đã cài đặt. Lực nén của lò xo sẽ tác dụng lên nút van và giữ đĩa van ở trạng thái đóng. Lưu chất được giữ lại hoàn toàn trong hệ thống, không có dòng chảy qua van.
• Áp suất trong hệ thống sẽ tăng dần. Khi đạt đến áp suất định mức của van, lực lưu chất tác động lên đĩa van sẽ bằng lực nén của lò xo.
• Khi áp suất vượt quá áp suất định mức, lực áp suất sẽ thắng lực nén của lò xo. Đĩa van bị đẩy lên, van an toàn bắt đầu mở và cho phép lưu chất chảy qua van ra ngoài. Quá trình này diễn ra rất nhanh, van hoạt động như một van xả áp suất tự động.
• Khi áp suất trong hệ thống giảm xuống mức an toàn, lực nén của lò xo lại thắng lực áp suất lưu chất. Lò xo sẽ kéo đĩa van trở lại vị trí ban đầu, đóng kín cửa van. Toàn bộ quá trình diễn ra hoàn toàn tự động, đảm bảo an toàn cho hệ thống mà không cần sự can thiệp của con người.

Xem thêm: Van Điều Khiển Là Gì?

Phân Loại Van An Toàn

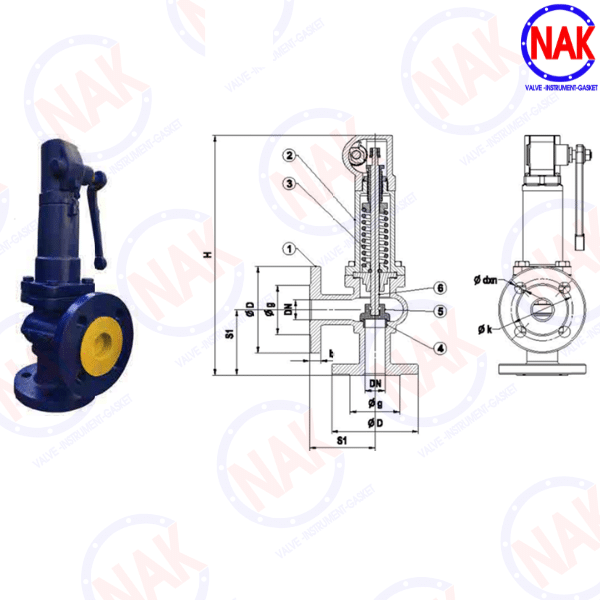

Van An Toàn Tác Động Trực Tiếp (Direct Acting Safety Valve)

Van an toàn tác động trực tiếp là loại phổ biến nhất. Cơ chế hoạt động của loại van này rất đơn giản áp suất lưu chất tác động trực tiếp lên đĩa van. Lực này đối trọng với lực nén của lò xo. Khi áp suất tăng vượt ngưỡng, đĩa van được đẩy lên để xả lưu chất.

Khi áp giảm, đĩa van đóng lại. Van phù hợp với các hệ thống áp suất thấp và lưu lượng nhỏ.

Van An Toàn Tác Động Gián Tiếp (Pilot Operated Safety Valve)

Van an toàn tác động gián tiếp có cấu tạo phức tạp hơn, bao gồm một van chính và van phụ (van điều khiển). Cách thức hoạt động dựa trên áp suất điều khiển.

• Van ở trạng thái đóng: Áp suất từ đầu vào đi vào cả van chính và van phụ. Áp suất trong khoang phía trên piston của van chính bằng với áp suất đầu vào. Lực này cộng với lực nén của lò xo giữ cho piston hoặc đĩa van của van chính đóng kín.
• Khi áp suất tăng: Khi áp suất trong hệ thống tăng đến ngưỡng áp suất xả định mức, áp suất trong khoang van cũng tăng theo. Lúc này, áp suất đầu vào van phụ sẽ thắng lực lò xo của van phụ. Van phụ sẽ mở ra.
• Cơ chế hoạt động: Khi van phụ sẽ mở, áp suất trong khoang van của van chính đột ngột giảm. Van phụ sẽ điều khiển áp suất trong khoang van chính xuống thấp hơn áp suất đầu vào.
• Van chính mở: Khi áp suất trong khoang van chính giảm, tác động của hiệu áp suất giữa áp suất đầu vào và áp suất trong khoang van sẽ tạo ra một lực đẩy mạnh mẽ, khiến van chính mở hoàn toàn. Toàn bộ lưu chất được xả nhanh chóng qua van. Van điều khiển là trái tim của hệ thống này.
• Quá trình đóng van: Khi áp suất đầu vào van hạ xuống mức an toàn, van phụ sẽ đóng lại. Áp suất trong khoang van chính cũng tăng trở lại, tạo lực đóng và khiến van chính cùng đóng lại.

Xem thêm: Lỗi Van An Toàn LESER Thường Gặp Và Cách Xử Lý Đơn Giản

YNV HSV-3S giám sát rò điện gián tiếp qua CT, phát hiện sự cố kịp thời, ngắt mạch an toàn, bảo vệ con người & thiết bị.

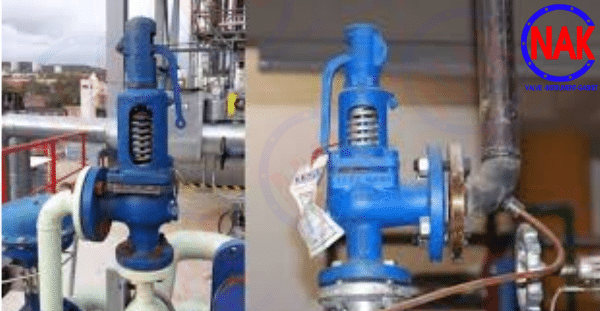

Ứng Dụng Của Van An Toàn

Van an toàn được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Van an toàn nước: Bảo vệ các hệ thống cấp nước, bình nóng lạnh, máy bơm…
• Van an toàn cho nồi hơi, lò hơi: Bảo vệ nồi hơi khỏi nổ do quá áp suất.
• Ngành dầu khí, hóa chất: Xả áp suất dư thừa trong các bình chứa, đường ống vận chuyển.
• Van điều khiển khí nén: Bảo vệ các bình khí nén và hệ thống khí nén.

Xem thêm: Van Giảm Áp Là Gì?

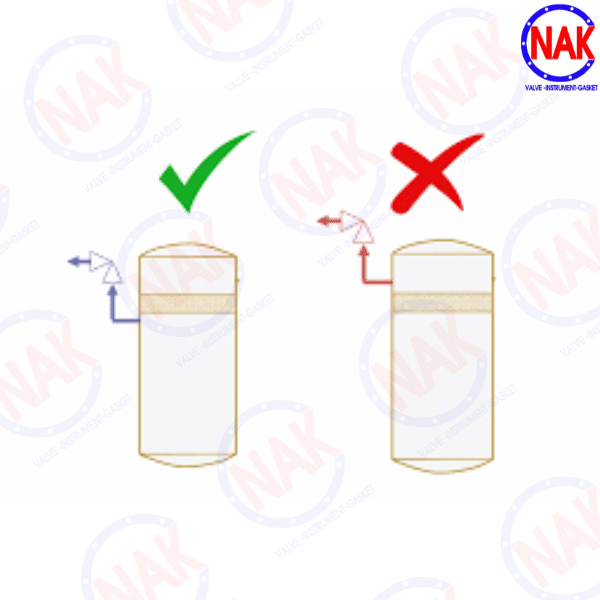

Hướng Dẫn Cách Tối Ưu Van An Toàn Trong Quá Trình Sử Dụng

Để van hoạt động hiệu quả, bạn cần lưu ý:

• Lựa chọn van phù hợp: Van phải được thiết kế để phù hợp với môi trường, loại lưu chất và áp suất của hệ thống.
• Lắp đặt van đúng cách, theo hướng dẫn của nhà sản xuất.
• Chỉnh áp suất đúng theo yêu cầu của hệ thống và tuân thủ các tiêu chuẩn an toàn. Áp suất xả của van phải được cài đặt cẩn thận.
• Bảo dưỡng van định kỳ để đảm bảo hoạt động của van an toàn luôn chính xác và hiệu quả.

Xem thêm: Van An Toàn LESER

Qua bài viết, bạn đã hiểu rõ van an toàn là gì, cấu tạo, nguyên lý hoạt động và ứng dụng thực tế. Đây là thiết bị bảo vệ hệ thống khỏi áp suất vượt ngưỡng, góp phần đảm bảo an toàn, tiết kiệm chi phí và duy trì hiệu suất vận hành lâu dài.
