Van An Toàn LESER Cho Lò Hơi: Cách Chọn Đúng Model
Th9
Lò hơi là một trong những hệ thống có rủi ro quá áp cao nhất trong nhà máy nếu van an toàn không hoạt động đúng lúc hoặc chọn sai model, hậu quả có thể rất nghiêm trọng. Có thể dẫn đến hư hỏng thiết bị, mất an toàn cho người vận hành. Đây cũng là lý do van an toàn LESER dòng High Performance (441/442) được nhiều nhà máy tại Việt Nam ưu tiên lựa chọn cho hệ thống lò hơi công nghiệp. Hãy cùng Nhật An Khang đi sâu vào cách xác định đúng model cho lò hơi qua bài viết bên dưới.

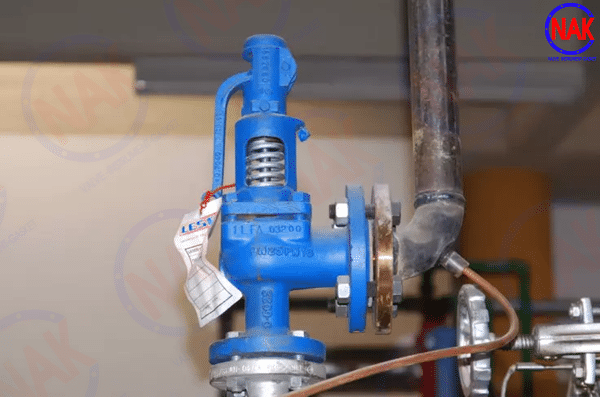

1. Vì Sao Lò Hơi Cần Van An Toàn Đạt Chuẩn Cao?
Trong hệ thống lò hơi, van an toàn là thiết bị bảo vệ cuối cùng khi áp suất vượt ngưỡng cho phép. Khác với van an toàn dùng cho đường ống thông thường, van cho lò hơi cần đáp ứng đồng thời nhiều tiêu chí khắt khe hơn:
- Thời gian phản ứng nhanh (fast opening): Van cần mở gần như tức thời ngay khi áp suất chạm ngưỡng cài đặt (set pressure), không có độ trễ.
- Khả năng xả lưu lượng lớn: Trong thời gian ngắn để hạ áp suất kịp thời trước khi gây hư hại hệ thống.
- Độ bền với nhiệt độ cao và chu kỳ nhiệt liên tục: Hơi bão hòa và hơi quá nhiệt trong lò hơi thường dao động 150 đến 350°C, đòi hỏi vật liệu không bị giãn nở hoặc biến dạng theo thời gian.
- Đạt chứng chỉ quốc tế: Như ASME Section I/VIII, API 526, hoặc PED (CE) tùy theo yêu cầu dự án và quy định của đơn vị kiểm định tại Việt Nam.
Van an toàn LESER dòng 441/442 được thiết kế đáp ứng các tiêu chí này, với thân van và đĩa van làm từ vật liệu chịu nhiệt. Lò xo được tính toán để duy trì lực đóng ổn định qua nhiều chu kỳ vận hành, đây là yếu tố quan trọng vì lò hơi thường hoạt động liên tục 24/7 trong các nhà máy sản xuất.

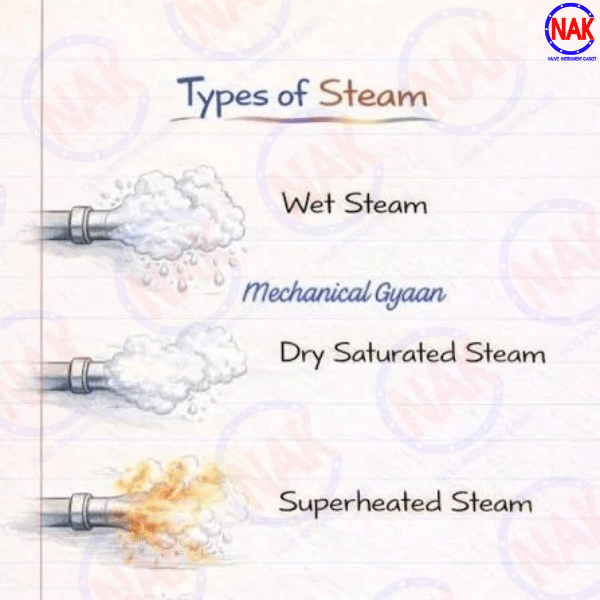

2. Sự Khác Biệt Giữa Hơi Bão Hòa Và Hới Quá Nhiệt
Một điểm nhiều người vận hành bỏ qua khi chọn van an toàn: hơi bão hòa và hơi quá nhiệt đặt ra yêu cầu khác nhau về vật liệu van.
- Hơi bão hòa (saturated steam): tồn tại ở trạng thái cân bằng lỏng-hơi, nhiệt độ tương ứng trực tiếp với áp suất. Đây là loại hơi phổ biến nhất trong lò hơi công nghiệp tại Việt Nam (dùng cho sấy, tiệt trùng, gia nhiệt trong ngành thực phẩm, bia nước giải khát).
- Hơi quá nhiệt (superheated steam): được gia nhiệt thêm sau khi đã bão hòa, nhiệt độ cao hơn đáng kể so với hơi bão hòa ở cùng áp suất. 3Thường gặp trong các nhà máy nhiệt điện hoặc hệ thống cần hơi khô hoàn toàn.
Với hơi quá nhiệt, van an toàn cần vật liệu chịu nhiệt tốt hơn ở đĩa van và đế van (seat), vì nhiệt độ vận hành thực tế cao hơn nhiều so với con số áp suất thể hiện. Nếu hệ thống của bạn dùng hơi quá nhiệt nhưng chọn van theo thông số của hơi bão hòa, van có thể xuống cấp nhanh hơn dự kiến hoặc không đóng kín hoàn toàn sau khi xả.

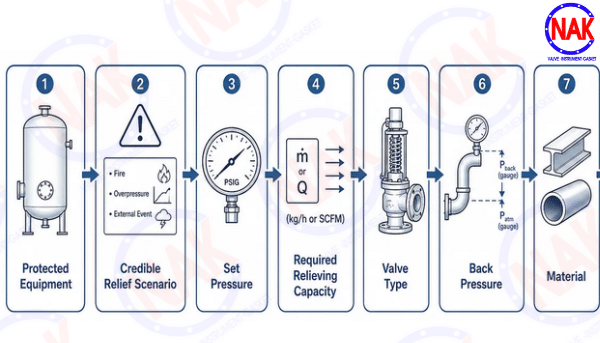

3. Các Yếu Tố Cần Xác Định Trước Khi Chọn Model
Trước khi chọn van an toàn cho lò hơi, cần xác định rõ 5 yếu tố sau:
| Yếu tố | Vì sao quan trọng |
|---|---|
| Áp suất làm việc tối đa (MAWP) của lò hơi | Quyết định set pressure của van, van phải mở trước khi áp suất hệ thống vượt quá giới hạn chịu đựng an toàn |
| Nhiệt độ hơi (bão hòa hay quá nhiệt) | Ảnh hưởng đến lựa chọn vật liệu đĩa và đế van |
| Lưu lượng hơi cần xả (kg/h) | Quyết định kích cỡ cổ họng van (orifice size) |
| Kích cỡ đường ống kết nối (DN) | Quyết định kích thước mặt bích đầu vào và đầu ra |
| Tiêu chuẩn dự án yêu cầu (ASME, API, PED) | Một số dự án bắt buộc chứng chỉ cụ thể theo yêu cầu chủ đầu tư hoặc cơ quan kiểm định |
Tính kích cỡ cổ họng (orifice size) là bước kỹ thuật quan trọng nhất và cũng dễ bị chọn sai nhất. Kích cỡ cổ họng cần chọn đúng để xả hết lưu lượng hơi sinh ra tại điều kiện quá áp, dựa trên các thông số: lưu lượng hơi tối đa lò hơi (kg/h), áp suất xả, và hệ số xả (discharge coefficient) của từng model van. Đây là phép tính theo tiêu chuẩn kỹ thuật ( API 520/526 hoặc ASME), không ước lượng cảm tính. Chọn cổ họng quá nhỏ khiến van không xả kịp khi cần, chọn quá lớn gây lãng phí chi phí đầu tư không cần thiết.
4. Những Sai Lầm Thường Gặp Khi Chọn Van An Toàn Cho Lò Hơi
- Chọn theo giá rẻ nhất thay vì theo đúng thông số kỹ thuật: Van giá rẻ nhưng sai kích cỡ cổ họng hoặc sai set pressure có thể không bảo vệ được hệ thống khi cần, gây rủi ro lớn hơn nhiều so với khoản tiền tiết kiệm được.
- Không tính đến áp suất tích lũy (accumulation): Trong hệ thống có nhiều thiết bị sinh áp cùng lúc, dẫn đến chọn set pressure không phù hợp.
- Bỏ qua yếu tố nhiệt độ thực tế: Chỉ tập trung vào áp suất.
- Không kiểm tra tương thích kết nối với đường ống: Nếu không phù hợp với đường ống hiện tại sẽ dẫn đến phát sinh chi phí gia công thêm khi lắp đặt.
- Lắp đặt xong không kiểm định hoặc hiệu chuẩn định kỳ: Van an toàn cần được kiểm tra theo chu kỳ quy định để đảm bảo vẫn hoạt động đúng set pressure ban đầu.
5. Model LESER Phù Hợp Với Lò Hơi Công Nghiệp
Trong 4 model High Performance đang có sẵn tại Nhật An Khang, dòng 441 và 442 đều phù hợp với ứng dụng lò hơi, khác nhau chủ yếu ở kích cỡ kết nối và lưu lượng xả:
- 441-H2 / 441-H3 / 441-H4: Phù hợp với dải áp suất và kích cỡ kết nối khác nhau trong cùng dòng 441, lựa chọn phổ biến cho lò hơi công suất vừa và nhỏ.
- 442-H3: Phù hợp với hệ thống cần lưu lượng xả lớn hơn.
Xem chi tiết: Van An Toàn LESER: Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

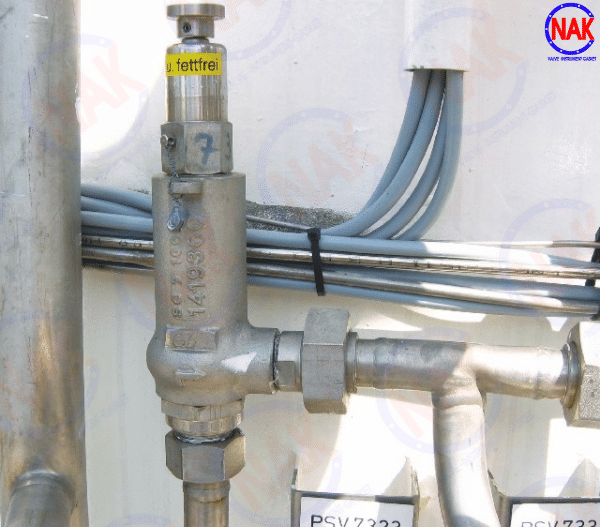

6. Lưu Ý Khi Lắp Đặt Van An Toàn Cho Lò Hơi
Khi lắp đặt van an toàn cho lò hơi chúng ta cần phải lưu ý các điều sau:
- Lắp van an toàn theo đúng hướng dòng chảy quy định trên thân van
- Đảm bảo đường ống xả (discharge line) không bị cản trở, dẫn hơi xả ra vị trí an toàn, tránh gây nguy hiểm cho khu vực xung quanh
- Không tự ý điều chỉnh set pressure sau khi lắp đặt nếu không có dụng cụ hiệu chuẩn chuyên dụng và người có chuyên môn thực hiện
- Kiểm tra định kỳ theo quy trình bảo trì
Câu Hỏi Thường Gặp
Có. Van an toàn LESER dòng 441/442 phù hợp với lò hơi sử dụng nhiều loại nhiên liệu khác nhau (than, dầu, gas, biomass) vì yếu tố quyết định là áp suất và nhiệt độ hơi tạo ra, không phụ thuộc loại nhiên liệu đốt.
Tùy theo công suất và quy định của tiêu chuẩn áp dụng (ví dụ ASME Section I thường yêu cầu lắp từ 2 van an toàn trở lên với lò hơi công suất lớn). Nên tham khảo hồ sơ thiết kế lò hơi hoặc tư vấn kỹ thuật cụ thể cho từng dự án.
Với 4 model đang có sẵn tại kho, thời gian giao hàng nhanh trong ngày tại TP.HCM. Với các model đặt riêng theo yêu cầu, thời gian sẽ tùy thuộc vào nhà sản xuất, liên hệ để được báo cụ thể.
Nếu chưa chắc chắn, bạn có thể gửi thông số van đang lắp đặt (tem thông số trên thân van thường ghi model, set pressure, kích cỡ) để đội kỹ thuật đối chiếu với thông số hệ thống thực tế.
Chọn đúng van an toàn cho lò hơi không đơn giản là chọn một thương hiệu uy tín, mà là chọn đúng model dựa trên áp suất, nhiệt độ, lưu lượng xả và tiêu chuẩn dự án của hệ thống bạn. Nhật An Khang tin rằng qua bài viết trên bạn có thể dễ dàng lựa chọn loại van an toàn phù hợp với hệ thống lò hơi của mình.
