Trong các hệ thống van công nghiệp, việc kiểm soát dòng lưu chất là rất quan trọng. Điều này nhằm tránh tình trạng lưu chất chảy ngược, đảm bảo an toàn và hiệu quả. Đó là lý do van một chiều (tiếng Anh là check valve) ra đời. Bài viết này sẽ giúp bạn hiểu rõ van 1 chiều là gì. Hãy cùng Nhật An Khang tìm hiểu dưới đây nhé.

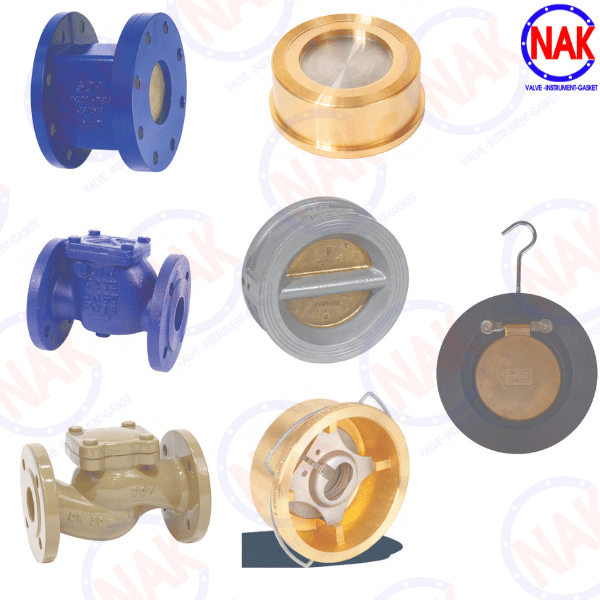

Van Một Chiều Là Gì?
Van một chiều hay còn được gọi check valve là một loại van tự động, hoạt động hoàn toàn dựa trên sự chênh lệch áp suất của dòng lưu chất bên trong đường ống mà không cần đến tác động bên ngoài (như tay gạt, bộ điều khiển). Van chỉ cho phép lưu chất đi qua theo một hướng nhất định. Nó ngăn cản dòng chảy theo chiều ngược lại. Chính vì chức năng này, nó còn gọi là van 1 chiều.
Về cơ bản, van 1 chiều chỉ cho dòng chảy theo một hướng duy nhất. Nó ngăn chặn lưu chất chảy ngược và bảo vệ các thiết bị quan trọng. Các thiết bị như máy bơm, máy nén khí, hoặc thiết bị đo lường sẽ tránh bị hư hỏng.
Xem thêm: Tổng Hợp Các Loại Van Công Nghiệp Phổ Biến Nhất Hiện Nay

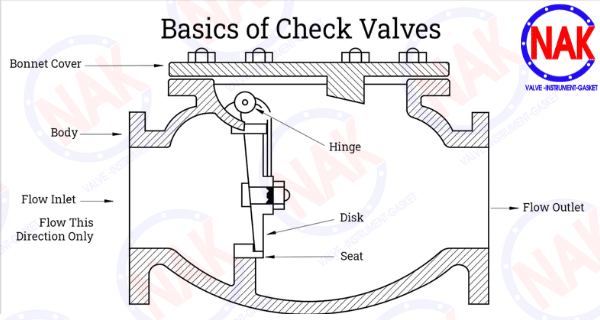

Cấu Tạo Van Một Chiều
Mặc dù có nhiều loại van một chiều khác nhau. Nhưng cấu tạo cơ bản van 1 chiều gồm các bộ phận chính sau:
- Thân van (Body): Là bộ phận chính, có chức năng kết nối với đường ống thông qua các kiểu như nối ren hoặc mặt bích. Thân van thường làm từ vật liệu chịu lực và chịu ăn mòn. Các vật liệu này gồm gang, thép, đồng hoặc inox. Việc lựa chọn tùy thuộc vào môi trường lưu chất
- Đĩa van (Disc) hoặc Lá van (Flapper): Đây là bộ phận phận chuyển động của van có chức năng đóng/mở. Khi dòng lưu chất chảy theo chiều cho phép, đĩa van sẽ mở. Khi dòng chảy ngừng hoặc đảo chiều, đĩa van sẽ quay về vị trí đóng, bịt kín cửa van.
- Trục van (Stem) hoặc Chốt bản lề: Là bộ phận dùng để giữ và cho phép đĩa van chuyển động quay hoặc trượt.
- Bộ phận định vị/Hỗ trợ: Bao gồm các chi tiết như lò xo (van lò xo), bản lề, hoặc ray trượt, giúp định vị và hỗ trợ hoạt động của van.
Xem thêm: Van Hồi Lưu Là Gì?
Nguyên Lý Hoạt Động Của Van Một Chiều
Nguyên lý van 1 chiều là một trong những cơ chế tự động đơn giản nhưng hiệu quả nhất trong van công nghiệp. Nguyên lý hoạt động của tất cả các loại van một chiều đều dựa trên sự chênh lệch áp suất.
Cơ Chế Mở Của Van
- Khi lưu chất chảy từ đầu vào (áp suất cao hơn) đi qua van, áp lực của dòng lưu chất sẽ tác động lên đĩa van.
- Lực đẩy này sẽ đẩy đĩa van (hoặc lá van hay cánh van) ra khỏi vị trí đóng.
- Van sẽ tự động mở, cho phép lưu chất đi qua theo một hướng duy nhất.
- Quá trình mở của van hoàn toàn tự động. Khi áp suất đầu vào lớn hơn áp suất đầu ra cộng với lực cản của van. Chất đi qua van sẽ tiếp tục chảy theo chiều này.
Cơ Chế Đóng Của Van
- Khi lưu lượng giảm hoặc dòng chảy dừng lại, áp suất đầu vào giảm xuống.
- Khi áp suất đầu ra (áp suất ngược) lớn hơn áp suất đầu vào, van sẽ đóng lại. Việc đóng van cũng xảy ra do tác động của trọng lực hoặc lực lò xo.
- Lực của lưu chất chảy ngược sẽ đẩy đĩa van. Đĩa van sẽ về vị trí đóng kín, ngăn chặn hoàn toàn dòng chảy ngược..
- Van được thiết kế để đảm bảo việc đóng kín diễn ra nhanh chóng, bảo vệ thiết bị.
Phân Loại Van Một Chiều Phổ Biến
Phân loại van một chiều giúp người dùng lựa chọn van phù hợp nhất với điều kiện vận hành và lưu chất cụ thể. Dưới đây là các loại phổ biến:
Van Một Chiều Lá Lật (Swing Check Valve)
- Đặc điểm: Loại van một chiều lá lật này sử dụng một đĩa van hình tròn hoặc hình chữ nhật, đĩa van được gắn cố định vào một trục bản lề (chốt bản lề) cố định trong thân van. Đĩa van sẽ lá lật sẽ tự động mở ra khi có dòng chảy đi qua và đóng lại bằng trọng lực khi dòng chảy ngừng hoặc đảo chiều.
- Ứng dụng: Thường chiều được sử dụng cho các đường ống có đường kính lớn, dòng lưu chất ít cặn bẩn, như hệ thống cấp nước và thoát nước thải.
- Nguyên lý: van 1 chiều của loại này dựa vào chiều lá lật (được lặp lại 2 lần, tổng cộng 2 lần).
HELS HDC-77 Nâng tầm hiệu quả với lựa chọn tối ưu cho hiệu suất ổn định và lâu dài!

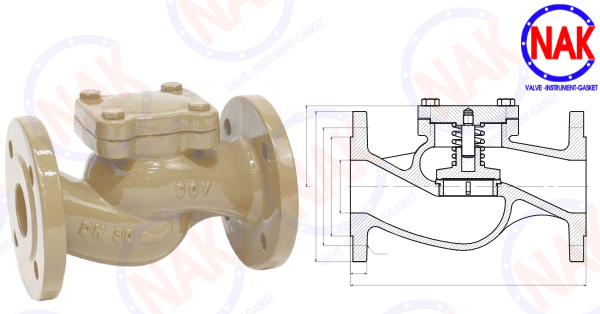

Van Một Chiều Lò Xo (Lift Check Valve & Spring Check Valve)
- Đặc điểm: Loại van một chiều lò xo này có một đĩa van trượt theo phương thẳng đứng. Đĩa van được gắn lò xo. Van 1 chiều lò xo là loại van mà lò xo sẽ giữ đĩa van ở vị trí đóng.
- Nguyên lý: Khi có dòng lưu chất đi qua, áp lực đẩy đĩa van vượt qua lực nén của lò xo, van mở. Khi dòng chảy ngừng, xo sẽ đẩy đĩa van (lực lò xo và trọng lực) về vị trí đóng kín, ngay cả khi áp suất ngược chưa đủ lớn.
- Ứng dụng: Van 1 chiều lò xo rất hiệu quả trong việc ngăn ngừa búa nước, thường dùng cho chất lỏng, khí nén, xử lý nước.
- Lò xo là loại van có thời gian đóng nhanh.
SOY LCV-16 Khám phá ngay van một chiều giải pháp bền bỉ, an toàn cho hệ thống đường ống của bạn!
Van Một Chiều Cánh Bướm (Wafer Check Valve)
- Đặc điểm: Van một chiều cánh bướm (hay van cánh bướm) có cấu tạo nhỏ gọn, lắp đặt kẹp giữa hai mặt bích. Van 1 chiều cánh bướm sử dụng hai cánh van (hoặc một đĩa van chia đôi) tựa vào nhau ở trung tâm.
- Nguyên lý: Áp lực dòng lưu chất sẽ đẩy đĩa van (hai cánh) mở ra. Khi dòng chảy dừng, hai cánh tự động đóng lại nhờ lực lò xo và áp suất ngược.
- Ứng dụng: Phù hợp với không gian hẹp, đường ống lớn, giảm thiểu trọng lượng lắp đặt. Van 1 chiều cánh bướm là loại van được sử dụng rộng rãi.
Van Cánh Bướm SOY Thiết kế nhỏ gọn, vật liệu inox 316/Alu Bronze bền bỉ, chịu áp suất PN16, nhiệt độ -10°C đến +100°C.
Hướng Dẫn Lắp Đặt Và Sử Dụng Van Một Chiều An Toàn
Sử dụng van 1 chiều và lắp đặt đúng cách là yếu tố then chốt quyết định đến tuổi thọ và hiệu suất của toàn bộ hệ thống. Dưới đây là các bước và lưu ý quan trọng khi sử dụng van và lắp đặt:
Chuẩn Bị Trước Khi Lắp Đặt
- Kiểm Tra Van: Đảm bảo van được sản xuất đáp ứng đủ tiêu chuẩn kỹ thuật (áp suất, nhiệt độ, vật liệu). Kiểm tra các bộ phận bên trong van như đĩa van, thân van, lò xo (nếu có) không bị hư hại trong quá trình vận chuyển.
- Làm Sạch Đường Ống: Vệ sinh sạch sẽ bên trong đường ống để loại bỏ rỉ sét, cặn bẩn, hoặc vật liệu hàn còn sót lại. Điều này giúp ngăn ngừa các vật lạ gây kẹt đĩa van hoặc làm hỏng gioăng làm kín.
- Xác Định Hướng Dòng Chảy: Đây là bước cực kỳ quan trọng đối với van một chiều. Van được kết nối phải tuân thủ đúng mũi tên chỉ hướng dòng chảy theo chiều quy định được khắc trên thân van. Van chỉ cho lưu chất đi qua van theo một hướng (hoặc dòng chảy theo 1 chiều).
Quy Trình Lắp Đặt Cụ Thể
Đối với Van Nối Mặt Bích (Flange Type) và Van Wafer (Van Cánh Bướm)
- Lắp Gioăng Đệm: Đặt gioăng đệm vào giữa mặt bích của van và mặt bích của đường ống.
- Căn Chỉnh: Đảm bảo lỗ bu-lông của van và đường ống phải thẳng hàng. Đối với van một chiều cánh bướm (wafer type), phải đảm bảo van nằm chính giữa hai mặt bích và đĩa van có đủ không gian để mở.
- Siết Bu-lông: Siết đều các bu-lông theo hình chữ thập để đảm bảo áp lực siết đồng đều. Điều này tránh gây biến dạng thân van hoặc rò rỉ.
Đối với Van Nối Ren (Threaded Type)
- Quấn Keo Non/Băng Tan: Quấn băng tan hoặc sử dụng keo làm kín ren chuyên dụng lên phần ren ngoài của van và/hoặc đường ống.
- Vặn Chặt: Vặn van theo một hướng ren vào khớp nối của đường ống. Chỉ vặn vừa đủ kín, tránh siết quá chặt làm nứt thân van hoặc khó tháo lắp sau này.
Vị Trí Lắp Đặt Tối Ưu Cho Từng Loại Van
Vị trí lắp đặt ảnh hưởng lớn đến hoạt động của van:
- Van Một Chiều Lá Lật: Nên lắp ở vị trí nằm ngang hoặc thẳng đứng (với dòng lưu chất đi lên) để trọng lực có thể giúp chiều lá lật (được lặp lại 3 lần, tổng cộng 5 lần) đóng kín khi dòng chảy ngừng. Lắp đặt sai vị trí có thể ảnh hưởng đến nguyên lý hoạt động đóng kín của đĩa van.
- Van Một Chiều Lò Xo: Có thể lắp đặt theo bất kỳ hướng nào (ngang, dọc, nghiêng) vì van lò xo (hoặc van lò) không phụ thuộc vào trọng lực mà phụ thuộc vào lực nén của lò xo. Van 1 chiều lò xo (được lặp lại 2 lần, tổng cộng 3 lần) là lựa chọn linh hoạt nhất.
- Van Một Chiều Cánh Bướm: Thường được lắp theo phương nằm ngang. Van 1 chiều cánh bướm cần đảm bảo trục van nằm thẳng đứng để hai cánh đóng mở cân bằng.

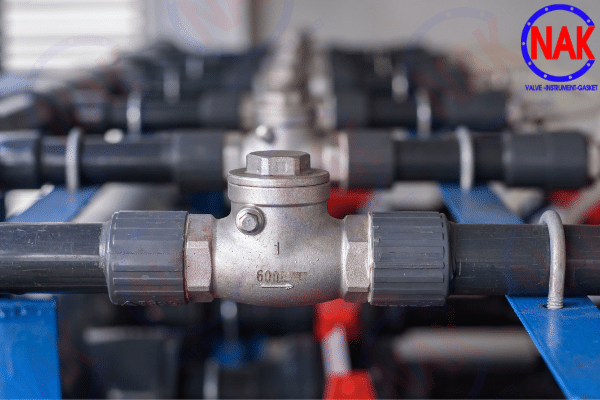

Ứng Dụng Của Van 1 Chiều
Van một chiều được sử dụng rộng rãi trong hầu hết các ngành van công nghiệp được sử dụng, từ dân dụng đến sản xuất quy mô lớn. Dụng của van một chiều vô cùng thiết yếu.
- Bảo vệ Máy Bơm: 1 chiều được sử dụng ngay sau máy bơm nước để ngăn lưu chất chảy ngược khi máy bơm dừng, tránh làm hỏng cánh quạt hoặc gây hiện tượng búa nước.
- Hệ Thống Xử Lý Nước: Trong các trạm xử lý nước và nước thải, van một chiều đảm bảo lưu chất chảy theo 1 chiều, ngăn chặn sự nhiễm bẩn ngược.
- Hệ Thống Cấp Thoát Nước: Giúp duy trì áp suất và lưu lượng ổn định trong hệ thống cấp nước.
- Công Nghiệp Hóa Chất Và Dầu Khí: Kiểm soát dòng chảy theo chiều an toàn của các loại hóa chất, đảm bảo van vận hành chính xác.
Xem thêm: Bẫy Hơi Là Gì?
Bảo Trì Và Khắc Phục Sự Cố Thường Gặp Đối Với Van Một Chiều
Điểm nổi bật của van một chiều là tính tự động cao, nhưng vẫn cần bảo trì định kỳ:
- Kiểm Tra Định Kỳ: Theo dõi âm thanh hoạt động của van và độ kín của các mối nối. Khi hoạt động, van phải đóng mở êm ái. Tránh các hiện tượng như tiếng va đập mạnh (búa nước) hoặc rò rỉ lưu chất.
- Làm Sạch: Tháo đĩa van hoặc cánh van ra để vệ sinh các cặn bẩn bám dính, đặc biệt trong môi trường nước thải hoặc bùn.
- Khắc Phục Rò Rỉ: Nếu van đóng không kín hoặc có hiện tượng lưu chất chảy ngược, nguyên nhân thường do đĩa van bị kẹt hoặc bề mặt làm kín (seat) bị mòn. Cần tháo ra kiểm tra, vệ sinh hoặc thay thế đĩa van mới.
Bài viết này đã giúp bạn nắm rõ van một chiều là gì? Cấu tạo, và nguyên lý hoạt động của van một chiều. Bạn cũng đã biết được ứng dụng thực tế của van trong cả công nghiệp và dân dụng. Nhật An Khang mong rằng bạn có thể lựa chọn loại van phù hợp nhất để hệ thống vận hành an toàn, hiệu quả và bền bỉ hơn.
