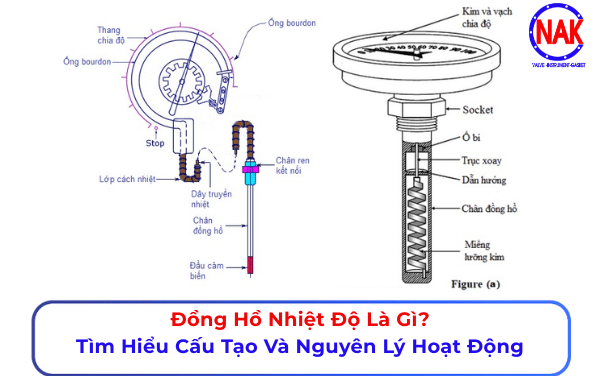

Đồng Hồ Nhiệt Độ Là Gì? Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động

Trong các hệ thống nhà máy công nghiệp khắc nghiệt, việc đo và kiểm soát nhiệt độ đóng vai trò cực kỳ quan trọng. Một trong những thiết bị phổ biến để phục vụ nhu cầu này chính là đồng hồ đo nhiệt độ. Vậy Đồng Hồ Nhiệt Độ Là Gì?, cấu tạo ra sao và nguyên lý hoạt động như thế nào? Hãy cùng Nhật An Khang tìm hiểu chi tiết trong bài viết dưới đây.

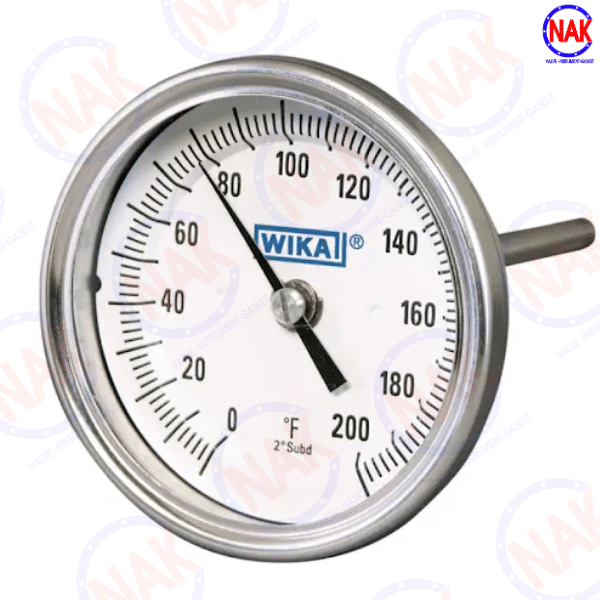

Đồng Hồ Nhiệt Độ Là Gì?

Đây là một loại đồng hồ đo chuyên dụng để đo và hiển thị nhiệt độ của môi trường, chất lỏng hoặc khí trong một hệ thống nhất định. Thiết bị này còn được gọi là nhiệt kế công nghiệp hoặc gọi là đồng hồ đo nhiệt độ.

Mục đích chính của đồng hồ đo này là giúp người vận hành giám sát được sự biến thiên nhiệt độ trong đường ống, bồn chứa, từ đó đưa ra các điều chỉnh kịp thời. Thiết bị dụng để đo và hiển nhiệt độ theo một đơn vị đo tiêu chuẩn như °C hoặc °F, đáp ứng nhiều yêu cầu đo khác nhau.

Xem thêm: Thiết Bị Đo Nhiệt Độ Công Nghiệp

WIKA A52 trải nghiệm độ bền vượt trội với đồng hồ nhiệt độ chân sau chất lượng Đức.

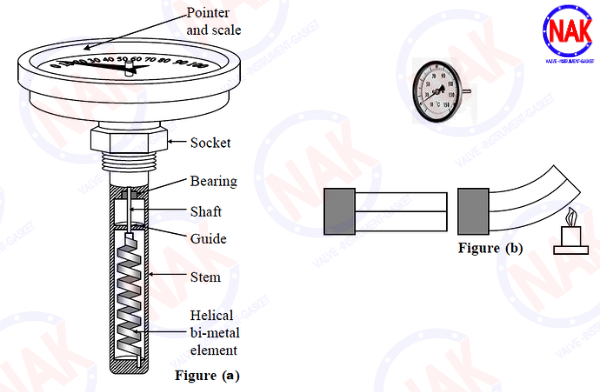

Cấu Tạo Của Đồng Hồ Nhiệt Độ

Khi tìm hiểu cấu tạo của đồng hồ nhiệt độ, ta thấy thiết bị này thường gồm các bộ phận chính sau:

• Mặt đồng hồ: Thường được làm bằng kính cường lực hoặc nhựa polycarbonate trong suốt để bảo vệ kim đo và thang đo bên trong.
• Vỏ đồng hồ: Thường sản xuất từ inox (thép không gỉ 304 hoặc 316) để tăng khả năng chống ăn mòn khi làm việc trong trường công nghiệp khắc nghiệt.
• Bộ phận cảm biến (Que đo): Đây là phần que đo tiếp xúc trực tiếp với lưu chất cần đo. Tùy vào loại đồng hồ mà que đo có thể chứa miếng lưỡng kim hoặc chứa chất lỏng giãn nở.
• Bộ truyền động: Hệ thống bánh răng và trục truyền giúp chuyển hóa sự biến dạng của cảm biến thành chuyển động quay kim đồng hồ.
• Kim đo và mặt số: Hiển thị kết quả đo thông qua các đơn vị đo phổ biến như độ C (°C) hoặc độ F (°F).

WIKA R52 là giải pháp đo nhiệt độ chính xác tuyệt đối với thiết kế chân đứng linh hoạt.

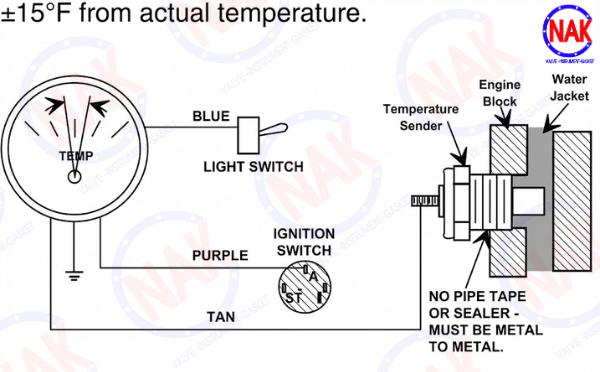

Nguyên Lý Hoạt Động Của Đồng Hồ Nhiệt Độ

Cơ chế hoạt động của đồng hồ nhiệt độ phụ thuộc hoàn toàn vào chủng loại của nó. Tuy nhiên, hầu hết các thiết bị cơ khí hiện nay đều hoạt động dựa trên nguyên lý giãn nở nhiệt của vật chất.

Đối Với Đồng Hồ Nhiệt Độ Lưỡng Kim

Dòng kế lưỡng kim này hoạt động dựa trên sự thay đổi kích thước của thanh kim loại. Nó bao gồm hai thanh kim loại có hệ số giãn nở khác nhau được hàn chặt vào nhau. Khi nhiệt độ thay đổi, thanh này sẽ bị uốn cong do sự giãn nở không đồng đều. Thông qua bộ phận truyền động, chuyển động uốn cong này sẽ làm quay kim đồng hồ trên mặt số. Đây là pháp đo nhiệt độ cơ học phổ biến nhất hiện nay.

Đối Với Đồng Hồ Nhiệt Độ Đạng Màng Hoặc Chất Lỏng

Loại kế hoạt động theo nguyên lý hoạt động dựa trên sự giãn nở của chất lỏng hoặc khí. Khi nhiệt độ tăng, chất lỏng bên trong cảm biến sẽ thay đổi thể tích, tạo ra áp lực làm thay đổi áp suất trong ống Bourdon. Sự thay đổi áp suất này đẩy kim đo di chuyển.

Đối Với Dòng Điện Tử

Sử dụng cảm biến RTD và cặp nhiệt điện để xử lý tín hiệu điện. Cụ thể, khi nhiệt độ thay đổi dẫn đến thay đổi điện trở (đối với RTD) hoặc tạo ra một suất điện động (điện áp nhỏ) đối với cặp nhiệt điện. Bộ vi xử lý sẽ chuyển đổi tín hiệu này thành con số hiển thị trên màn hình LCD.

WIKA A50 đây là sự lựa chọn tiêu chuẩn và kinh tế cho mọi hệ thống sưởi, thông gió.

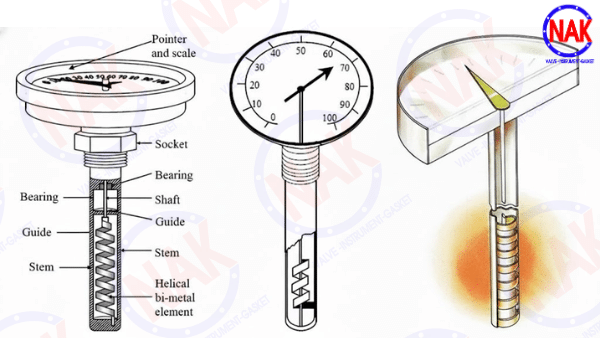

Ưu Điểm Và Nhược Điểm Của Đồng Hồ Nhiệt Độ

Mỗi dòng thiết bị đều có những ưu điểm và hạn chế riêng, việc hiểu rõ chúng sẽ giúp bạn lựa chọn đồng hồ đo tối ưu nhất.

Ưu điểm

• Đảm bảo kết quả đo ổn định, ít sai số trong thời gian dài.
• Cấu tạo chắc chắn với thép không gỉ, chịu được áp lực và rung động mạnh.
• Không cần nguồn điện (đối với dòng cơ), giúp tiết kiệm chi phí vận hành.
• Dải đo rộng, có thể đo từ nhiệt độ âm sâu đến hàng ngàn độ C.
• Khả năng hiển thị của đồng hồ rõ ràng, dễ đọc.

Nhược điểm

• Dòng cơ học có thời gian đáp ứng chậm hơn so với các cảm biến điện tử.
• Các loại ống thủy tinh cũ dễ vỡ (hiện nay ít dùng trong công nghiệp).
• Cần hiệu chuẩn định kỳ để đảm bảo độ chính xác tuyệt đối.

WIKA 74 nâng cấp độ an toàn cho hệ thống áp suất cao với công nghệ tiên tiến nhất.

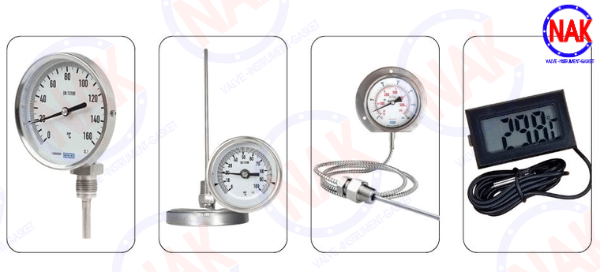

Phân Loại Đồng Hồ Nhiệt Độ

Việc phân loại các loại đồng hồ giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với ứng dụng và yêu cầu kỹ thuật. Dưới đây là các cách phân loại đồng hồ phổ biến:

Theo cấu tạo cảm biến

• Đồng hồ nhiệt độ lưỡng kim: Bền bỉ, giá thành rẻ, dùng nhiều trong các ứng dụng thông thường.
• Đồng hồ nhiệt độ dạng mao dẫn: Loại này có một ống mao dẫn nối từ chân đo đến mặt đồng hồ, cho phép đo ở khoảng cách xa (từ 1m đến 10m).
• Đồng hồ nhiệt độ dạng số (Digital): Độ chính xác cực cao, thường dùng trong phòng thí nghiệm.

Theo kiểu kết nối

• Chân sau: Phù hợp cho các vị trí quan sát từ phía trước.
• Chân đứng: Lắp trên các đoạn ống nằm ngang.

Theo vật liệu

• Vỏ inox / Thép không gỉ: Chống ăn mòn tốt, đạt tiêu chuẩn vệ sinh an toàn thực phẩm.
• Vỏ nhựa/nhôm: Dùng cho các ứng dụng cơ bản, ít khắc nghiệt hơn.

WIKA A48 là loại đồng hồ đo nhiệt độ nhỏ gọn, hiệu quả tối ưu cho các ứng dụng cơ bản.

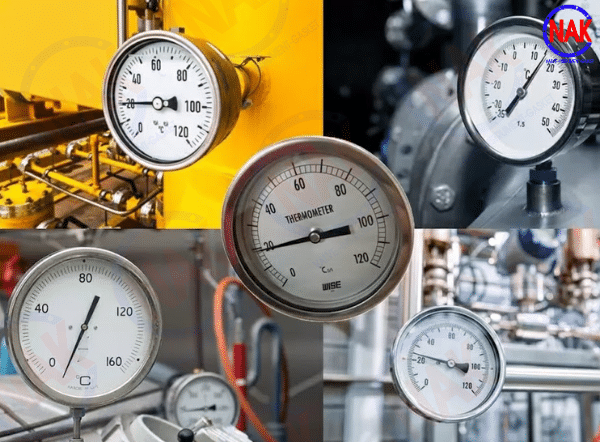

Ứng Dụng Của Đồng Hồ Nhiệt Độ

Ứng dụng thực tế của thiết bị này vô cùng rộng rãi. Hầu như mọi ngành sản xuất có liên quan đến nhiệt năng đều cần đến hệ thống đo này.

• Trong hệ thống HVAC: Đây là ứng dụng đồng hồ phổ biến nhất. Thiết bị dùng trong hệ thống điều hòa không khí, lò sưởi để kiểm soát nhiệt độ phòng và khí thải.
• Trong ngành chế biến thực phẩm: Dùng để đo nhiệt độ trong các nồi nấu, hệ thống thanh trùng để bảo chất lượng sản phẩm.
• Trong ngành hóa chất và dầu khí: Yêu cầu các dòng đồng hồ có khả năng chống ăn mòn cao và chống cháy nổ.
• Sản xuất năng lượng: Theo dõi nhiệt độ nước làm mát, hơi nóng trong các lò hơi công nghiệp.

Xem thêm: Cảm Biến Nhiết Độ Là Gì?

Qua bài viết, người đọc đã hiểu rõ hơn về đồng hồ nhiệt độ là gì? Khái niệm, cấu tạo, nguyên lý hoạt động đến ứng dụng thực tế. Từ đó, Nhật An Khang mong rằng bạn có thể rút ra cách lựa chọn và sử dụng thiết bị phù hợp, giúp đo nhiệt độ chính xác, đảm bảo an toàn và nâng cao hiệu quả vận hành hệ thống.
