Cảm Biến Nhiệt Độ Là Gì? Phân Loại Và Ứng Dụng Công Nghiệp

Trong các dây chuyền sản xuất và hệ thống đường ống công nghiệp, nhiệt độ là một trong những đại lượng vật lý quan trọng nhất cần được kiểm soát chặt chẽ. Để đảm bảo nhiệm vụ này, cảm biến nhiệt độ được sử dụng rỗng rãi để đảm bảo đầu ra an toàn và chất lượng. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị này qua bài viết dưới đây nhé.

Cảm Biến Nhiệt Độ Là Gì?

Cảm biến nhiệt độ (temperature sensor) là thiết bị dùng để đo và giám sát nhiệt độ của môi trường, chất lỏng hoặc khí trong hệ thống. Thiết bị này có khả năng chuyển đổi giá trị nhiệt độ thành tín hiệu điện để truyền về bộ điều khiển, PLC hoặc thiết bị hiển thị.

Nhờ khả năng đo lường chính xác và phản hồi nhanh, cảm biến nhiệt độ trở thành thiết bị không thể thiếu trong các hệ thống tự động hóa công nghiệp.

Cảm biến nhiệt độ mang lại nhiều lợi ích trong quá trình vận hành hệ thống:

• Giám sát nhiệt độ hệ thống: Cập nhật liên tục thông số nhiệt độ thực tế theo thời gian thực. Giúp kỹ sư phát hiện sớm các bất thường.
• Bảo vệ thiết bị khỏi quá nhiệt: Kịch hoạt kịp thời phương án an toàn giúp ngăn ngừa hư hỏng động cơ và bảo vệ thiết bị.
• Hỗ trợ điều khiển tự động: Điều khiển đóng, mở van từ xa. Điều tiết quạt tản nhiệt hoặc bơm tuần hoàn giúp kiểm soát gia nhiệt và luôn duy trì ổn định.

Xem thêm: Thiết Bị Đo Nhiệt Độ Công Nghiệp

Cấu Tạo Của Cảm Biến Nhiệt Độ

Mặc dù có rất nhiều kiểu dáng khác nhau (dạng củ hành, dạng dây), một bộ cảm biến nhiệt độ công nghiệp tiêu chuẩn luôn được cấu thành từ các bộ phận chính sau:

• Bộ phận cảm biến: Đây là thành phần cốt lõi nằm ở đầu que đo. Bộ phận này trực tiếp tiếp xúc với môi trường cần đo và cảm nhận sự thay đổi nhiệt độ.
• Vỏ bảo vệ: Thường được làm bằng chất liệu Inox 304, Inox 316 hoặc thép chịu nhiệt. Bộ phận này có nhiệm vụ bảo vệ giúp cảm biến chống ăn mòn, chịu áp suất và tăng tuổi thọ thiết bị.
• Dây dẫn tín hiệu: Truyền tín hiệu từ đầu dò đến bộ điều khiển hoặc thiết bị hiển thị.
• Đầu kết nối: Đối với dòng cảm biến dạng củ hành, đây là nơi chứa các cầu đấu dây điện để nối dây tín hiệu ra ngoài.
• Chân kết nối: Dạng ren (G1/2″, G1/4″, NPT) hoặc kết nối mặt bích, giúp cố định cảm biến chắc chắn vào thành bồn chứa hoặc đường ống.

Nguyên Lý Hoạt Động Của Cảm Biến Nhiệt Độ

Nguyên lý hoạt động của cảm biến nhiệt độ dựa trên việc nhiệt độ làm thay đổi đặc tính vật lý hoặc điện học của vật liệu cảm biến.

Khi nhiệt độ thay đổi:

• Điện trở có thể tăng hoặc giảm
• Xuất hiện điện áp nhiệt điện
• Tạo ra tín hiệu điện tương ứng

Tín hiệu này sẽ được truyền về PLC hoặc bộ điều khiển để xử lý và hiển thị giá trị nhiệt độ thực tế.

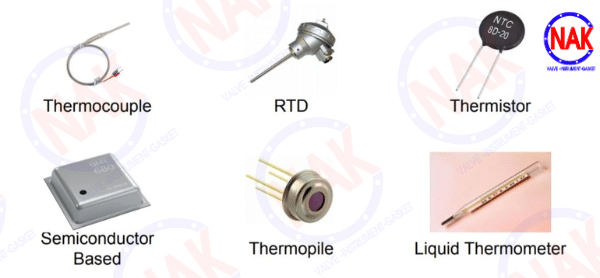

Các Loại Cảm Biến Nhiệt Độ Phổ Biến

Tùy thuộc vào vật liệu chế tạo lõi cảm biến và nguyên lý chuyển đổi tín hiệu điện, cảm biến nhiệt độ được chia thành 4 nhóm công nghiệp phổ biến:

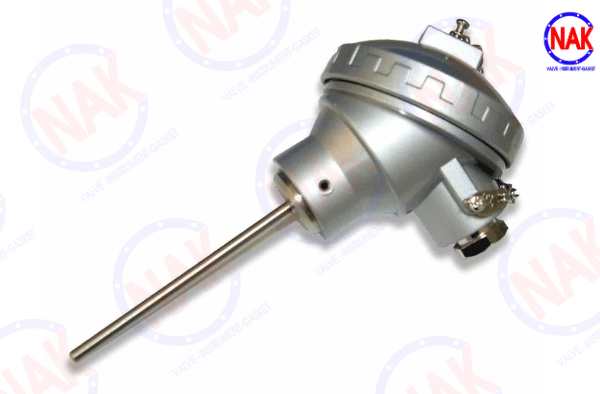

Điện Trở Nhiệt (RTD – Resistance Temperature Detector)

Đây là dòng cảm biến đo nhiệt độ phổ biến nhất trong các nhà máy sản xuất nhờ độ chính xác vượt trội.

• Đặc điểm: Lõi cảm biến được làm từ các kim loại tinh khiết, trong đó phổ biến nhất là bạch kim. Có độ chính xác cực cao cùng với độ ổn định tốt. Ngoài ra khi nhận thông tin về có sai số thấp và tuổi thọ dài.
• Nguyên lý hoạt động: Hoạt động dựa trên đặc tính vật lý của kim loại. Khi nhiệt độ môi chất tăng lên, các nguyên tử kim loại rung động mạnh hơn làm cản trở dòng điện. Dẫn đến giá trị điện trở của thanh platinum tăng lên một cách cực kỳ tuyến tính và ổn định.
• Ứng dụng: Sử dụng rộng rãi trong các trạm hơi nóng, hệ thống cấp thoát nước, bồn nấu ngành thực phẩm, dược phẩm và các ứng dụng yêu cầu độ chính xác cao ở dải nhiệt độ trung bình.

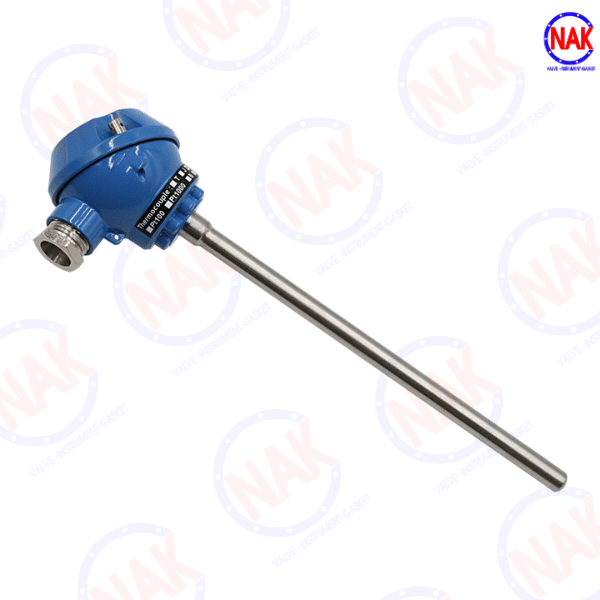

Cặp Nhiệt Điện (Thermocouple)

Can nhiệt (bao gồm các loại K, J, S, R, E, T…) là giải pháp tối ưu cho các môi trường khắc nghiệt và nhiệt độ siêu cao.

• Đặc điểm: Có kết cấu cơ khí cực kỳ bền vững, vỏ bảo vệ dày. Dải đo của can nhiệt rất rộng, có thể đo được từ -200^oC lên đến hơn 1600^oC (như dòng can nhiệt sứ loại S, R).

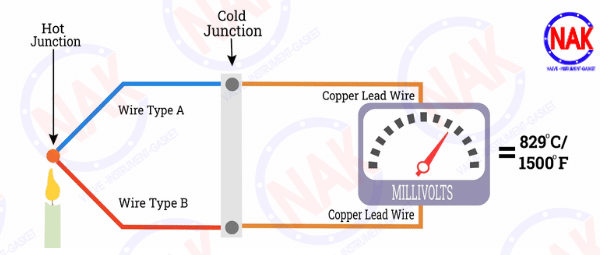

• Nguyên lý hoạt động: Cấu tạo gồm hai sợi dây kim loại khác bản chất được hàn lại với nhau ở một đầu. Khi có sự chênh lệch nhiệt độ giữa đầu đo này và đầu tự do. Một suất điện động vô cùng nhỏ tính bằng milivolt sẽ tự động sinh ra giữa hai đầu dây.
• Ứng dụng: Chuyên dùng để giám sát nhiệt độ buồng đốt lò hơi, khí thải ống khói, lò nung gạch, lò luyện kim, đúc gang thép…

Cảm Biến Nhiệt Điện Trở (Thermistor)

Cảm biến nhiệt điện trở thường được chia thành hai loại chính: NTC (điện trở giảm khi nhiệt độ tăng) và PTC (điện trở tăng khi nhiệt độ tăng).

• Đặc điểm: Khác với RTD làm bằng kim loại tinh khiết. Lõi của cảm biến nhiệt điện trở được làm từ hỗn hợp các oxit kim loại bán dẫn. Dải đo của dòng này khá hẹp, thường chỉ dao động từ -50^oC đến 150^oC.
• Nguyên lý hoạt động: Hoạt động dựa trên hiện tượng thay đổi điện trở rất mạnh của chất bán dẫn khi có sự tác động từ nhiệt độ. Chỉ cần một thay đổi nhỏ về nhiệt lượng cũng khiến điện trở của nó biến động lớn.
• Ứng dụng: Ứng dụng nhiều trong các thiết bị cần độ nhạy cao ở dải nhiệt thấp như máy đo y tế, hệ thống làm mát ô tô, tủ lạnh, điều hòa gia dụng, mạch bảo vệ quá nhiệt pin.

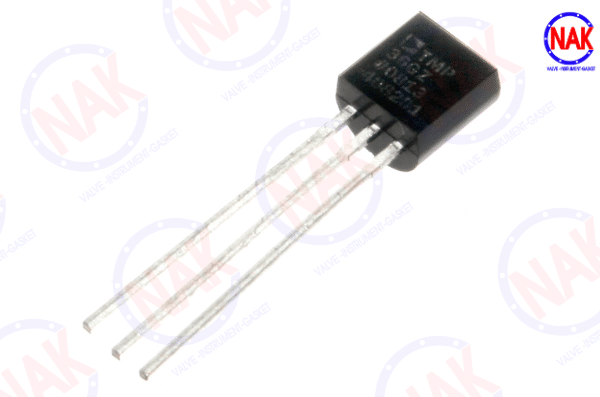

Cảm Biến Nhiệt Bán Dẫn (Semiconductor Temperature Sensor)

Đây là dòng cảm biến hiện đại, dạng mạch tích hợp (IC) bán dẫn.

• Đặc điểm: Cảm biến được chế tạo trực tiếp trên các chip silicon bằng công nghệ vi mạch. Tín hiệu ngõ ra có thể trả về dạng kỹ thuật số trực tiếp hoặc áp tuyến tính. Dải đo tương đối hạn chế, thường nằm trong khoảng -55^oC đến 150^oC.
• Nguyên lý hoạt động: Hoạt động dựa trên mức độ nhạy cảm của các linh kiện bán dẫn dòng trong mạch tích hợp đối với nhiệt độ môi trường xung quanh.
• Ứng dụng: Đo và giám sát nhiệt độ trên các bo mạch điện tử, CPU máy tính, hệ thống cảnh báo nhiệt độ phòng sạch (HVAC), thiết bị đo cầm tay nhỏ gọn.

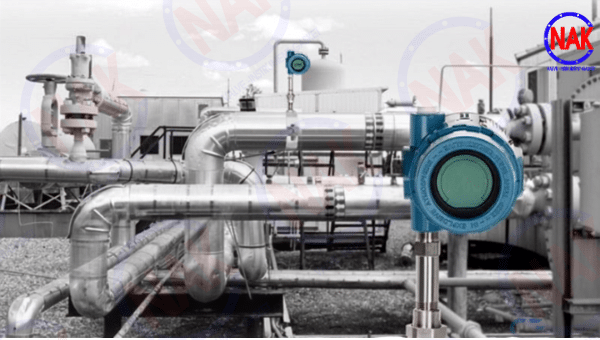

Ưu Điểm Và Nhược Điểm Của Cảm Biến Nhiệt Độ

Ưu điểm

• Đo nhiệt độ chính xác: Đặc biệt là dòng RTD (Pt100) có sai số cực kỳ nhỏ, đem lại dữ liệu tin cậy cao cho quy trình sản xuất.
• Giám sát liên tục: Khả năng đo lường liên tục 24/7 mà không cần sự can thiệp của con người.
• Dễ tích hợp PLC: Dễ dàng kết nối và đồng bộ dữ liệu vào hệ thống SCADA, PLC hoặc các bộ điều khiển tự động qua bộ chuyển đổi tín hiệu.
• Đa dạng dải đo: Đáp ứng toàn diện mọi nhu cầu đo từ nhiệt độ âm sâu cho đến nhiệt độ siêu cao.
• Độ bền cao: Nhờ vỏ bảo vệ bằng inox dày, thiết bị có khả năng chống chịu va đập cơ học và chống ăn mòn tốt.

Nhược điểm

• Cần hiệu chuẩn định kỳ: Để đảm bảo độ chính xác trong quá trình vận hành lâu dài.
• Sai số khi lắp đặt không đúng: Vị trí lắp đặt không phù hợp có thể làm sai lệch kết quả đo.
• Một số loại nhạy với nhiễu điện: Đặc biệt là tín hiệu điện áp thấp của Thermocouple.

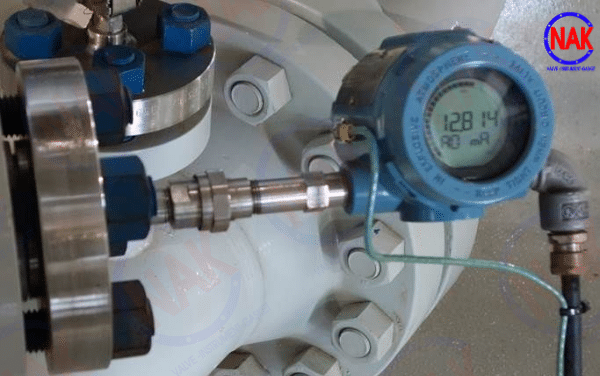

Ứng Dụng Của Cảm Biến Nhiệt Độ

• Hệ thống hơi nóng: Kiểm soát nhiệt độ hơi bão hòa cấp vào các thiết bị trao đổi nhiệt, dàn sấy, bồn nấu của nhà máy dệt nhuộm.
• Nồi hơi công nghiệp: Đo nhiệt độ nước cấp vào lò, nhiệt độ thân lò và nhiệt độ khói thải để tối ưu hóa hiệu suất đốt của lò hơi.
• HVAC: Đo nhiệt độ nước lạnh, nhiệt độ gió hồi và gió cấp trong hệ thống điều hòa không khí trung tâm của tòa nhà, nhà máy.
• Thực phẩm và đồ uống: Giám sát nhiệt độ của quy trình tiệt trùng sữa, nấu bia, đảm bảo tiêu chuẩn an toàn vệ sinh thực phẩm.
• Dược phẩm: Kiểm soát nhiệt độ các bồn phản ứng chế biến thuốc, tủ sấy y tế, kho lưu trữ vắc-xin yêu cầu nghiêm ngặt.
• Nhà máy hóa chất: Đo nhiệt độ trong các bồn chứa dung môi, axit, hóa chất để kiểm soát các phản ứng hóa học diễn ra an toàn.
• Lò nung và luyện kim: Sử dụng các dòng can nhiệt loại S, R để đo đạc chính xác nhiệt độ nấu chảy kim loại, nung gốm sứ lên tới hàng ngàn độ C.

Xem thêm: Đồng Hồ Nhiệt Độ Là Gì?

Cảm biến nhiệt độ là thiết bị không thể thiếu trong các hệ thống công nghiệp hiện đại, giúp giám sát nhiệt độ chính xác, bảo vệ thiết bị và tối ưu hóa quá trình vận hành. Việc lựa chọn đúng loại cảm biến sẽ góp phần nâng cao hiệu suất và đảm bảo độ ổn định cho toàn bộ hệ thống. Nhật An Khang mong rằng qua bài viết trên bạn sẽ lựa chọn được đúng thiết bị cho hệ thống nhà máy của mình.
