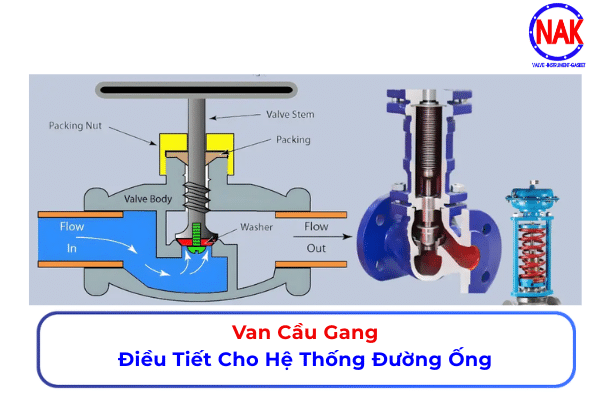

Van Cầu Gang: Điều Tiết Cho Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp cấp thoát nước, lò hơi cỡ vừa và dây chuyền sản xuất. Van cầu gang là sự lựa chọn phổ biến hàng đầu với ưu thế vượt trội về khả năng chịu nhiệt và chịu áp tốt. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị này qua bài viết bên dưới.

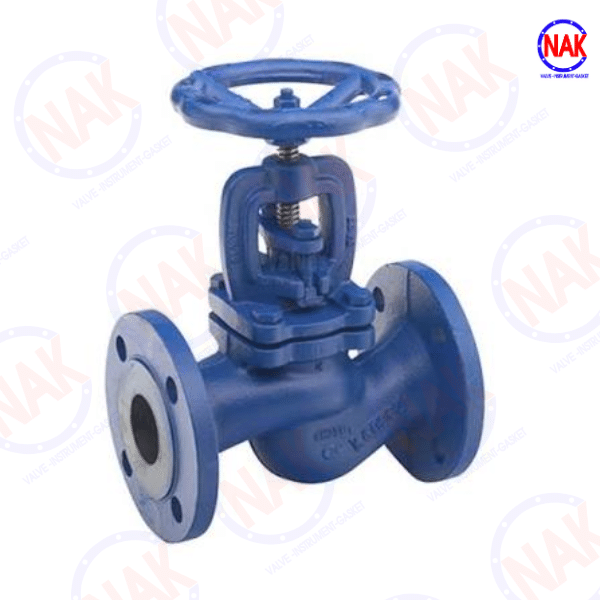

Van Cầu Gang Là Gì?

Van cầu gang là loại van cầu sử dụng thân được chế tạo chủ yếu từ gang, hoạt động bằng cách đưa đĩa van lên xuống để đóng, mở hoặc điều tiết dòng lưu chất. Van thường có lợi thế về chi phí đầu tư, khả năng gia công và độ phù hợp với các hệ thống nước thông thường.

Van cầu gang đặc biệt phù hợp tại những vị trí cần điều tiết lưu lượng thay vì chỉ đóng hoặc mở đường ống. Nhưng không nên lựa chọn van chỉ dựa trên vật liệu gang mà nên xem xét các yếu tố khác trước khi đưa ra quyết định.

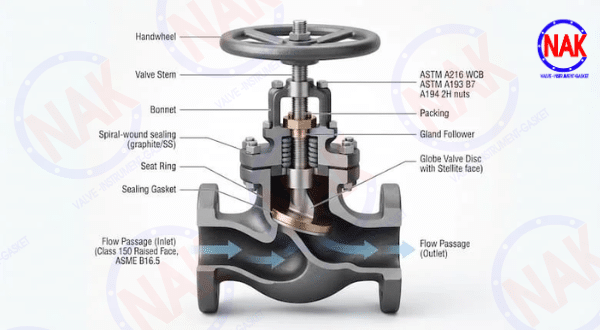

Cấu Tạo Của Van Cầu Gang

Cấu tạo van cầu gang tương đối giống các dòng van cầu khác. Điểm khác biệt chính nằm ở vật liệu chế tạo thân van và các chi tiết tiếp xúc với môi chất. Van được cấu tạo chi tiết từ các thành phần sau:

• Than van gang: Là bộ phận chịu áp lực chính và tạo thành khoang dòng chảy bên trong van. Tùy thiết kế, thân có thể được chế tạo từ gang xám hoặc gang cầu tùy theo điều kiện làm việc.
• Đĩa van: Là bộ phận trực tiếp thay đổi tiết diện dòng chảy. Khi đĩa van di chuyển lên hoặc xuống, lượng môi chất đi qua van sẽ thay đổi tương ứng.
• Seat: Là bề mặt tiếp xúc với đĩa van khi đóng. Hai bộ phận này ảnh hưởng trực tiếp đến khả năng điều tiết và độ kín của van.
• Ty van: truyền chuyển động từ bộ phận điều khiển đến đĩa van.
• Nắp van: Được lắp phía trên thân, có nhiệm vụ bảo vệ cơ cấu bên trong và tạo vị trí dẫn hướng cho ty van.

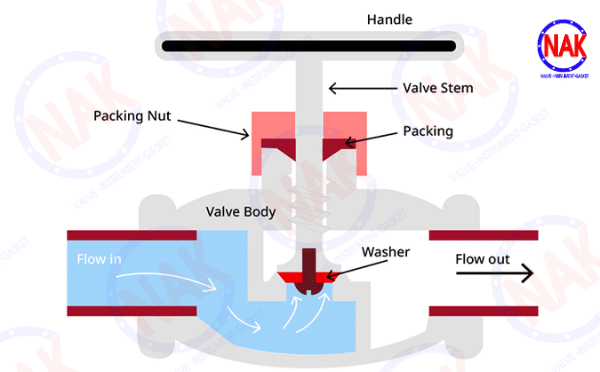

Nguyên Lý Hoạt Động Của Van Cầu Gang

Cơ chế hoạt động của van cầu gang dựa trên chuyển động tuyến tính thẳng đứng của trục van. khi xoay vô lăng, trục van sẽ đẩy hoặc kéo đĩa van di chuyển vuông góc so với bề mặt ghế van nằm ngang bên trong thân van. Dòng chảy môi chất khi đi qua van sẽ bị đổi hướng theo hình chữ Z hoặc chữ Y.

• Khi mở van: Đĩa van tách khỏi ghế van để mở dòng chảy. Bằng cách dừng tay quay ở các vị trí trung gian, khoảng hở giữa đĩa van và ghế van sẽ thay đổi. Điều này cho phép kỹ sư điều tiết và kiểm soát lưu lượng hoặc áp suất chính xác.
• Khi đóng van: Khi xoay tay quay theo chiều kim đồng hồ, trục van ép chặt đĩa van xuống ghế van để đóng hoàn toàn dòng chảy.

Các Loại Van Cầu Gang Phổ Biến

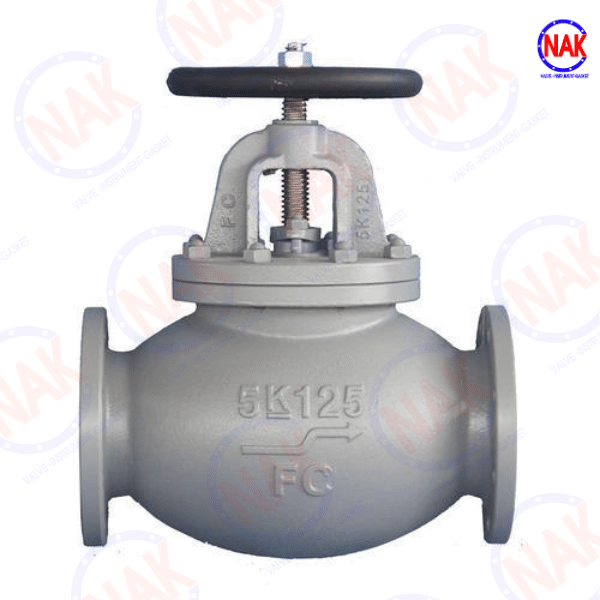

Van Cầu Gang Xám

Van có ưu điểm về khả năng đúc và giá thành, thường được sử dụng cho những hệ thống có điều kiện làm việc không quá khắc nghiệt.

• Đặc điểm nổi bật: Giá thành tối ưu nhất, dễ gia công đúc, đáp ứng các tiêu chuẩn kỹ thuật cơ bản.
• Ứng dụng: Hệ thống cấp thoát nước tòa nhà, PCCC, đường ống hơi sấy công nghiệp nhẹ.

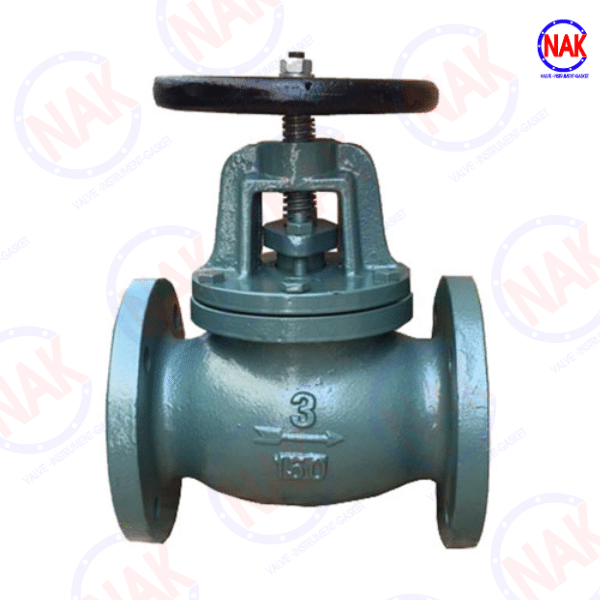

Van Cầu Gang Nối Mặt Bích

Đây là kiểu kết nối phổ biến trong hệ thống công nghiệp. Van được kết nối với đường ống thông qua hai mặt bích và gioăng làm kín.

• Đặc điểm nổi bật: Liên kết chắc chắn, chịu lực va đập và rung lắc tốt, chống rò rỉ tuyệt đối tại điểm nối.
• Ứng dụng: Tuyến ống cấp nước chính, trạm phân phối hơi, nhà máy dệt nhuộm và sản xuất thức ăn chăn nuôi.

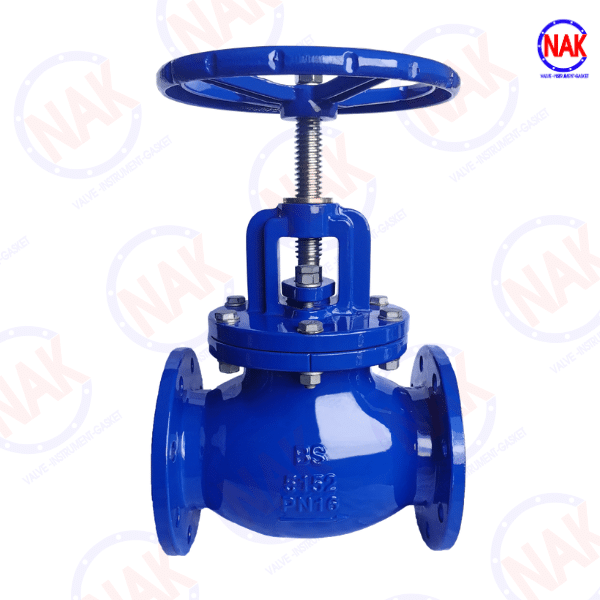

Van Cầu Gang Dẻo

Dòng van được cấu tạo từ gang dẻo chuyên dùng để đóng ngắt tuyến tính và điều tiết dòng chảy trong các hệ thống có áp lực lớn và rung lắc cơ học.

• Đặc điểm nổi bật: Độ dẻo dai cao, chịu áp lực, chống chịu va đập và nứt vỡ tốt hơn nhiều so với gang thông thường.
• Ứng dụng: Trạm phân phối hơi nóng, đường ống dẫn nước áp lực cao, nhà máy hóa chất nhẹ và thực phẩm.

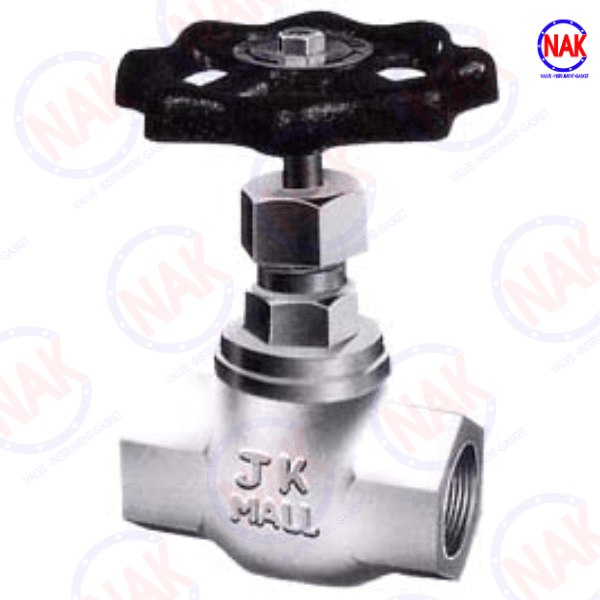

Van Cầu Gang Nối Ren

Dòng van có kích thước nhỏ, kết nối đường ống bằng ren trong NPT hoặc BSPT. Thường được dùng để điều tiết và đóng hoặc mở cho các nhánh ống phụ.

• Đặc điểm nổi bật: Kích thước nhỏ gọn, thi công tháo lắp nhanh chóng, tiết kiệm không gian và chi phí vật tư.
• Ứng dụng: Đường ống dẫn nước nhánh, trạm cấp hơi phụ cho thiết bị sấy, hệ thống khí nén nhỏ.

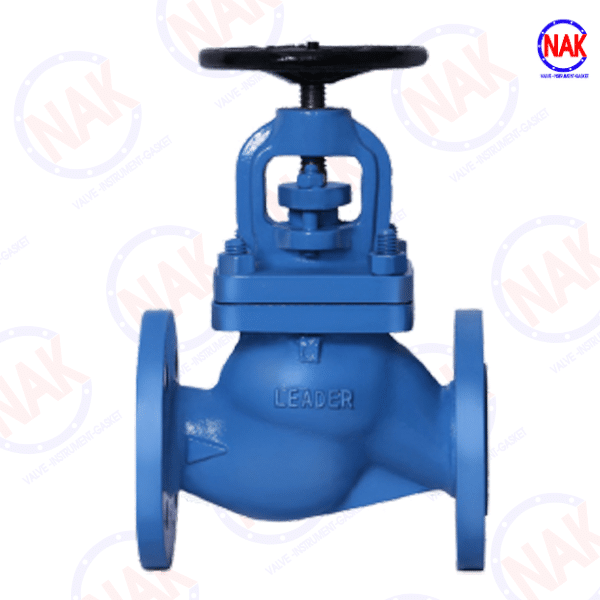

Van Cầu Gang Tay Quay

Đây là dòng van có cấu tạo đơn giản, dễ sử dụng và không cần nguồn điện hoặc khí nén.

• Đặc điểm nổi bật: Tinh chỉnh lưu lượng mượt mà bằng tay quay vô lăng, thân gang dẻo chịu lực giảm chấn tốt với chi phí đầu tư vô cùng hợp lý.
• Ứng dụng: Chuyên dùng trong hệ thống lò hơi, dệt nhuộm, thực phẩm, cấp thoát nước và đường ống khí nén công nghiệp.

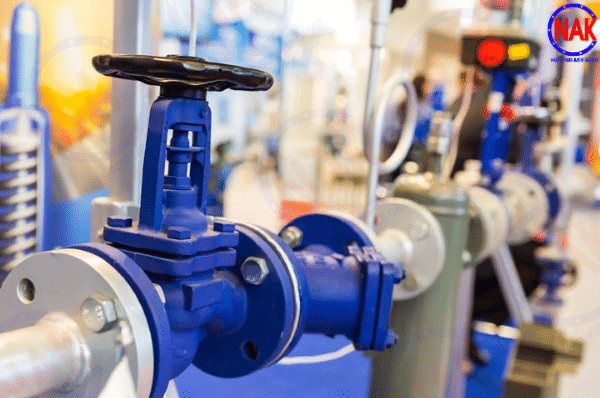

Ưu Điểm Và Nhược Điểm Của Van Cầu Gang

Ưu điểm

• Chi phí đầu tư hợp lý: Giúp van trở thành lựa chọn phù hợp cho những công trình cần số lượng van lớn nhưng không yêu cầu khả năng chống ăn mòn quá cao.
• Khả năng điều tiết tốt: Thiết kế van cầu cho phép điều chỉnh vị trí đĩa van theo nhiều mức khác nhau.
• Kết cấu chắc chắn: Thân gang có khả năng chịu lực tốt và phù hợp với nhiều hệ thống đường ống công nghiệp.
• Phù hợp với hệ thống nước: Thường được ứng dụng hiệu quả trong các hệ thống nước sạch, nước nóng và HVAC.
• Dễ bảo trì: Kết cấu cơ khí tương đối đơn giản giúp việc kiểm tra, bảo dưỡng và thay thế các bộ phận thuận tiện hơn.

Nhược điểm

• Khả năng chống ăn mòn hạn chế: Gang không có khả năng chống ăn mòn tốt trong nhiều môi trường hóa chất hoặc chứa muối.
• Tổn thất áp suất: Do dòng chảy phải thay đổi hướng khi đi qua thân van làm tổn thất áp suất cao.
• Trọng lượng tương đối lớn: So với một số thiết kế van cầu gang có thể có trọng lượng đáng kể, đặc biệt ở kích thước lớn.

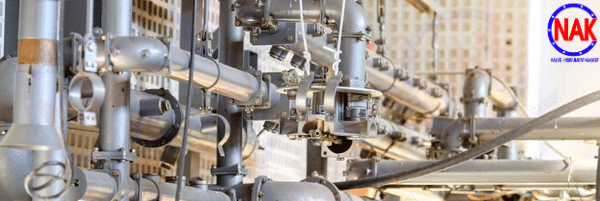

Ứng Dụng Của Van Cầu Gang Trong Hệ Thống Công Nghiệp

• Công nghiệp dệt may và nhuộm: Điều tiết hơi nóng cho lô sấy, máy nhuộm và bể gia nhiệt.
• Chế biến thực phẩm: Cấp hơi sấy, nước nóng cho các nồi nấu và hệ thống cô đặc.
• Hệ thống cấp thoát nước và PCCC: Làm van chặn và van điều tiết trên các tuyến ống chính tống cấp nước.
• Nhà máy sản xuất giấy và bao bì: Cấp hơi nóng ổn định cho các lô cuốn sấy khô giấy.
• Hệ thống lò hơi cỡ vừa và nhỏ: Lắp đặt tại các nhánh phân phối hơi chính và phụ.

Van cầu gang là giải pháp phù hợp cho các hệ thống nước, HVAC và đường ống công nghiệp có điều kiện làm việc phù hợp. Với độ bền tốt, khả năng điều tiết ổn định và chi phí hợp lý, van đáp ứng hiệu quả nhiều nhu cầu vận hành thực tế. Nhật An Khang tin rằng qua bài viết trên bạn có thể dễ dàng tìm được thiết bị phù hợp với hệ thống của mình.
