Van Cầu Hơi: Giải Pháp Kiểm Soát Lưu Lượng Hơi Hiệu Quả
Th8
Van cầu hơi là một loại van công nghiệp thường huyên dụng cho hệ thống hơi nóng, dùng đĩa van di chuyển tịnh tiến để đóng, mở và điều tiết chính xác lưu lượng hơi bão hòa hoặc hơi quá nhiệt. Hãy cùng Nhật An Khang tìm hiểu rõ thiết bị này qua bài viết dưới đây.

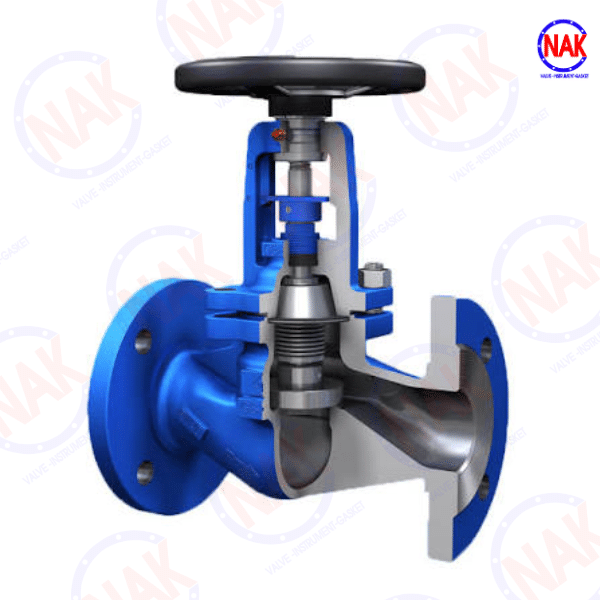

1. Van Cầu Hơi Là Gì?
Van cầu hơi (steam globe valve) là loại van cầu được thiết kế chuyên dụng để đóng, mở và điều tiết lưu lượng hơi nước trong hệ thống đường ống. Thiết bị hoạt động dựa trên chuyển động tịnh tiến của đĩa van theo phương thẳng đứng, giúp thay đổi tiết diện dòng chảy và kiểm soát lưu lượng hơi theo yêu cầu.
Van cầu hơi được sản xuất với nhiều chủng loại, vật liệu và kiểu kết nối khác nhau. Nhằm đáp ứng yêu cầu của các hệ thống hơi bão hòa, hơi quá nhiệt và các đường ống công nghiệp có nhiệt độ, áp suất cao.
Xem thêm: Van Cầu Gang Điều Tiết Cho Hệ Thống Đường Ống

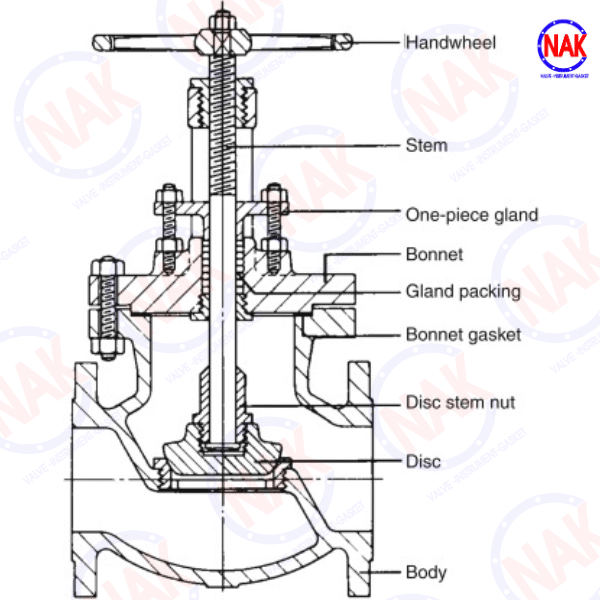

2. Cấu Tạo Của Van Cầu Hơi
Mặc dù có nhiều kiểu thiết kế khác nhau, hầu hết các dòng van cầu hơi đều gồm những bộ phận chính sau:
- Thân van: Là bộ phận chịu toàn bộ áp suất của hệ thống và là nơi kết nối với đường ống. Việc lựa chọn vật liệu phụ thuộc vào nhiệt độ, áp suất của môi chất.
- Đĩa van: Là bộ phận trực tiếp thực hiện chức năng đóng mở và điều tiết lưu lượng. Khi vận hành, đĩa van sẽ di chuyển lên hoặc xuống để thay đổi tiết diện dòng chảy.
- Seat: Là bề mặt tiếp xúc trực tiếp với đĩa van khi van đóng. Đây là bộ phận quyết định khả năng làm kín của van.
- Ty van: Truyền chuyển động từ bộ truyền động đến đĩa van. Khi xoay vô lăng hoặc khi actuator hoạt động, ty van sẽ kéo đĩa van lên hoặc xuống để thực hiện thao tác đóng mở.
- Nắp van: Được lắp phía trên thân van nhằm bảo vệ ty van và các chi tiết truyền động. Đồng thời, thiết bị còn giúp tăng khả năng chịu áp và giảm nguy cơ rò rỉ tại khu vực ty van.
- Gioăng làm kín: Được lắp tại vị trí ty van nhằm ngăn hơi nước rò rỉ ra bên ngoài trong quá trình vận hành.

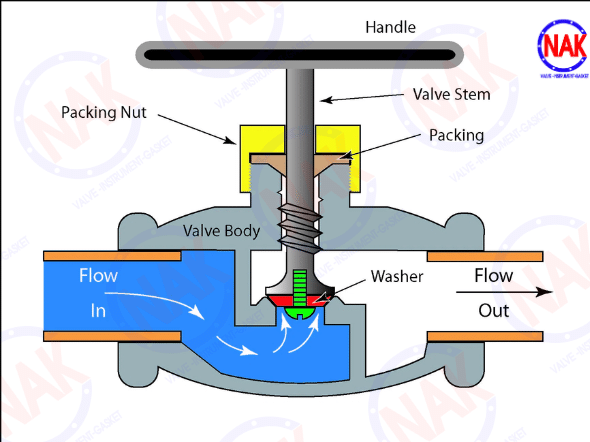

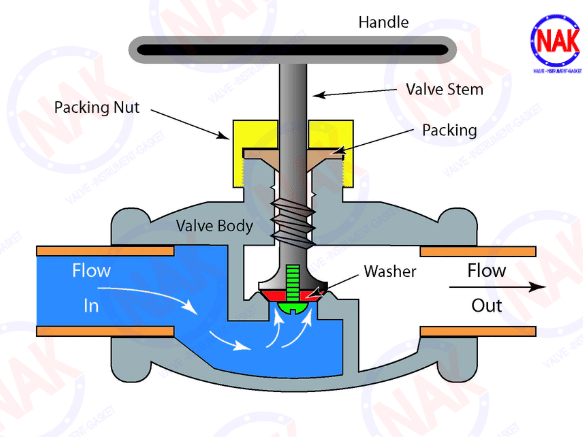

3. Nguyên Lý Hoạt Động Của Van Cầu Hơi
Van cầu hơi hoạt động dựa trên nguyên lý di chuyển tịnh tiến của đĩa van theo phương thẳng đứng để thay đổi tiết diện dòng chảy bên trong thân van. Khi người vận hành xoay vô lăng hoặc bộ truyền động điện, khí nén tác động lên ty van. Đĩa van sẽ nâng lên hoặc hạ xuống nhằm kiểm soát lưu lượng hơi đi qua.
- Khi mở van: Vô lăng hoặc bộ truyền động tác động lên ty van, đĩa van sẽ dịch chuyển lên khỏi bề mặt seat, tạo khoảng trống cho hơi nước đi qua. Nếu van được mở hoàn toàn, dòng hơi sẽ lưu thông liên tục với lưu lượng lớn nhất mà thiết kế của van cho phép.
- Khi đóng van: Thực hiện thao tác đóng, ty van kéo đĩa van ép sát xuống seat. Lúc này, dòng hơi bị chặn hoàn toàn và van đạt trạng thái làm kín. Độ kín của van phụ thuộc vào chất lượng bề mặt tiếp xúc giữa đĩa van và seat cũng như tình trạng của các chi tiết làm kín.
4. Các Loại Van Cầu Hơi Phổ Biến
| Loại | Chịu nhiệt tối đa | Ưu điểm nổi bật | Phù hợp với |
|---|---|---|---|
| Gang | 220 độ C | Tối ưu chi phí, dải kích thước rộng | Dệt nhuộm, thực phẩm, thức ăn chăn nuôi |
| Thép | 425 độ C | Chịu áp lực cực cao, chịu va đập tốt | Lò hơi, trạm giảm áp, lọc dầu, nhiệt điện |
| Inox | Cao, kháng ăn mòn tuyệt đối | Vệ sinh cao, chống bám cặn | Dược phẩm, thực phẩm sạch, hóa chất |
| Dạng Xiên | Theo vật liệu thân | Giảm sụt áp so với dạng chữ Z | Hơi vận tốc cao, trạm phân phối cao áp |
| Bellow Seal | Cao, cho hơi quá nhiệt | Làm kín tuyệt đối, không rò rỉ ra ngoài | Hơi quá nhiệt áp cao, môi chất độc hại |

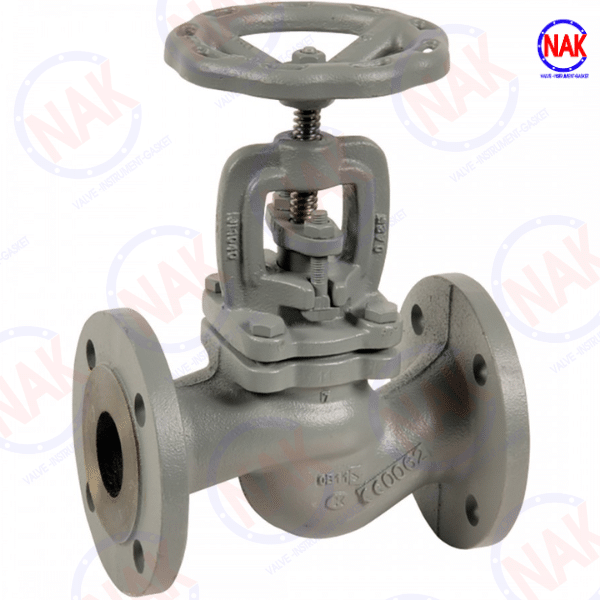

4.1 Van Cầu Hơi Gang
Dòng van cầu có thân làm bằng gang dẻo, đĩa van bằng inox. Thường dùng để đóng ngắt và tinh chỉnh lượng hơi cấp cho các thiết bị sử dụng nhiệt.
- Đặc điểm nổi bật: Chịu nhiệt độ đến 220 độ C, là giải pháp giúp tối ưu hóa chi phí đầu tư nhất trong các dòng van kết nối mặt bích cùng dải kích thước rộng.
- Ứng dụng: Sử dụng phổ biến trong nhà máy dệt nhuộm, may mặc, chế biến thực phẩm, sản xuất thức ăn chăn nuôi vừa và nhỏ.

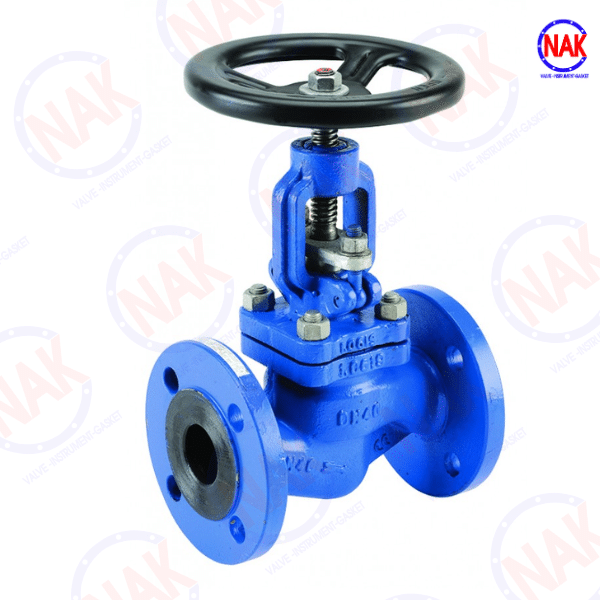

4.2 Van Cầu Hơi Thép
Van cầu có phần thân được đúc nguyên khối bằng thép carbon chịu lực. Chuyên dùng để chịu áp lực lớn và điều tiết lượng hơi khối lượng lớn từ nguồn cấp chính.
- Đặc điểm nổi bật: Khả năng chịu nhiệt độ lên đến 425 độ C và áp lực cực cao, chịu lực va đập cơ học cực tốt.
- Ứng dụng: Lắp đặt tại các nhánh phân phối hơi chính của lò hơi, trạm giảm áp hơi nóng, nhà máy lọc dầu và nhiệt điện.

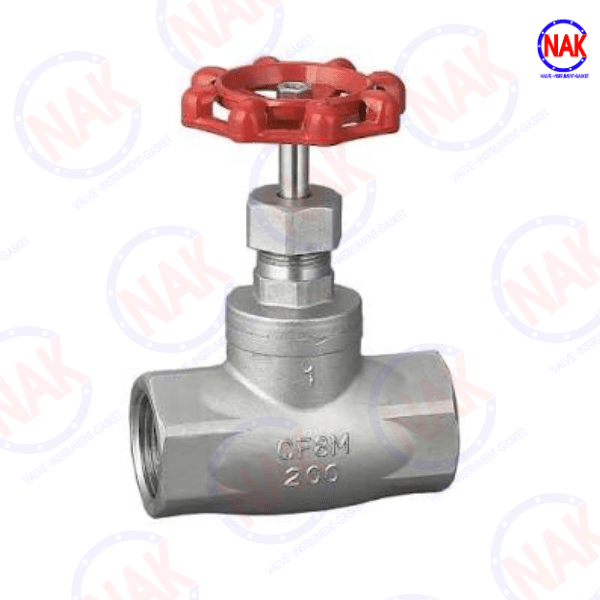

4.3 Van Cầu Hơi Inox
Dòng van cầu hơi chế tạo hoàn toàn từ inox cao cấp. Van dùng để kiểm soát dòng hơi trong môi trường yêu cầu độ vệ sinh cao hoặc có tính chất ăn mòn.
- Đặc điểm nổi bật: Kháng ăn mòn hóa học tuyệt đối, chịu nhiệt độ cao, bề mặt bóng mịn chống bám cặn bẩn và vi khuẩn.
- Ứng dụng: Hệ thống hơi tiệt trùng trong nhà máy dược phẩm, chế biến thực phẩm sạch, dệt nhuộm và sản xuất hóa chất.

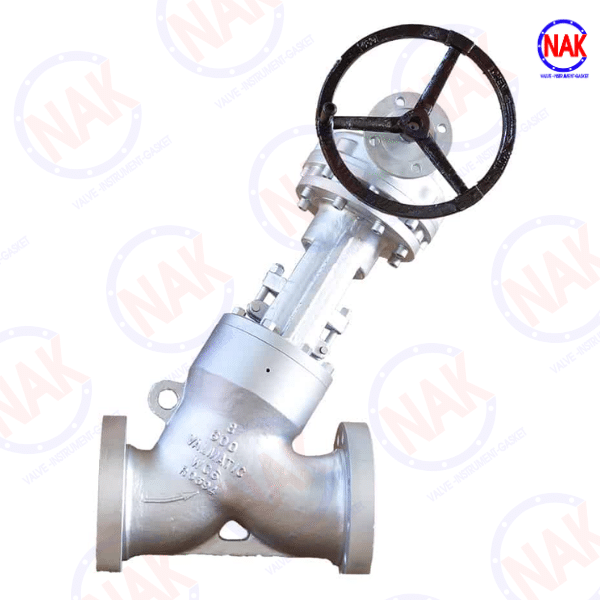

4.4 Van Cầu Hơi Dạng Xiên
Van có thân và trục thiết kế nghiêng góc 45 độ so với đường ống. Được dùng để điều tiết lưu lượng hơi vận tốc cao mà vẫn giữ trọn vẹn áp suất cho hệ thống.
- Đặc điểm nổi bật: Dòng chảy đi qua mượt mà, giúp giảm thiểu tối đa độ sụt áp so với các dòng van cầu dạng chữ Z thông thường.
- Ứng dụng: Đường ống hơi vận tốc cao, trạm phân phối hơi cao áp và các vị trí yêu cầu lưu lượng hơi ổn định không bị tụt áp sâu.

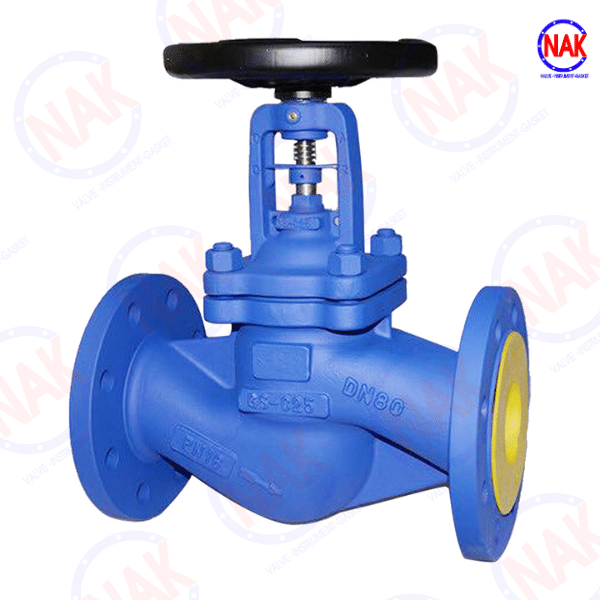

4.5 Van Cầu Hơi Bellow Seal
Van được tích hợp màng ống xếp inox ôm trọn trục van. Chức năng chính là đóng ngắt tuyệt đối và điều tiết dòng hơi nóng áp suất cao mà không lo rò rỉ ra môi trường ngoài.
- Đặc điểm nổi bật: Làm kín tuyệt đối, ngăn chặn hoàn toàn rò rỉ hơi nóng ra cổ van, loại bỏ chi phí bảo trì và thay thế tết chèn định kỳ.
- Ứng dụng: Hệ thống hơi quá nhiệt áp suất cao, đường ống dẫn dầu truyền nhiệt và môi chất độc hại.

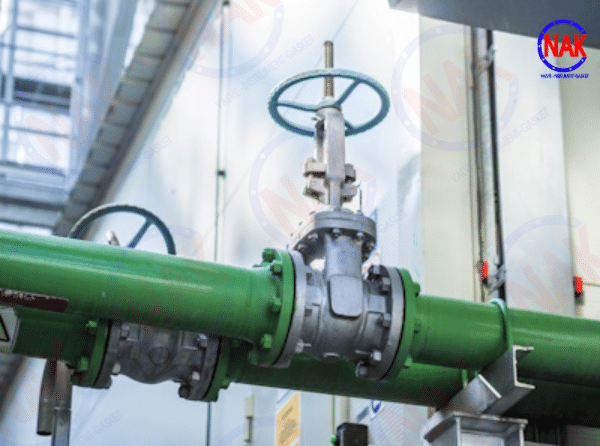

5. Ưu Điểm Và Nhược Điểm Của Van Cầu Hơi
Ưu điểm
- Điều tiết lưu lượng chính xác: Thiết kế đĩa van và seat cho phép điều chỉnh lưu lượng theo từng mức khác nhau, giúp kiểm soát quá trình truyền nhiệt hiệu quả hơn.
- Khả năng làm kín cao: Khi đóng hoàn toàn, đĩa van ép chặt vào seat giúp hạn chế rò rỉ hơi và giảm thất thoát năng lượng.
- Chịu nhiệt độ và áp suất lớn: Van cầu hơi thường được chế tạo từ gang cầu, thép đúc hoặc inox, đáp ứng tốt điều kiện làm việc trong các hệ thống hơi bão hòa và hơi quá nhiệt.
- Hoạt động ổn định: Nhờ kết cấu chắc chắn và khả năng chịu tải tốt, van cầu hơi có tuổi thọ cao khi được lắp đặt và bảo trì đúng kỹ thuật.
Nhược điểm
- Tổn thất áp suất lớn: Do dòng hơi phải đổi hướng khi đi qua thân van, áp suất sẽ giảm nhiều.
- Kích thước và trọng lượng lớn: Van cầu thường nặng và cồng kềnh hơn, đòi hỏi không gian lắp đặt phù hợp.
- Lực vận hành lớn: Ở các hệ thống áp suất cao, việc đóng mở bằng tay có thể cần mô-men xoắn lớn
- Giá thành cao: Van cầu hơi thường có chi phí đầu tư cao hơn do cấu tạo phức tạp và yêu cầu gia công chính xác.

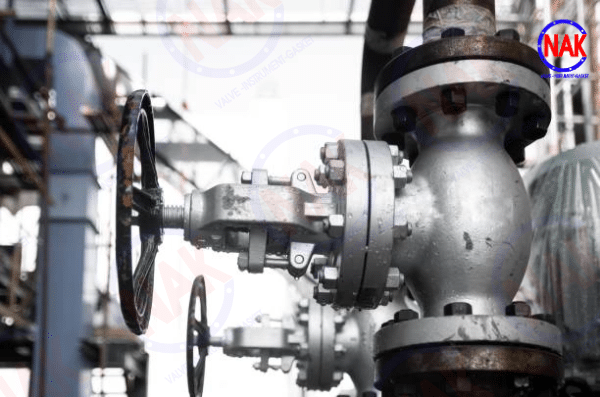

6. Ứng Dụng Của Van Cầu Hơi Trong Công Nghiệp
- Ngành may mặc: Điều tiết chính xác lưu lượng hơi nóng cho các máy sấy vải, lô cuốn và bể nhuộm cao áp.
- Chế biến thực phẩm: Cấp hơi nóng tiệt trùng hệ thống đường ống, nồi hấp chín và dây chuyền cô đặc thực phẩm.
- Hệ thống lò hơi: Làm van chặn tuyến chính và van điều tiết áp suất hơi tại trạm phân phối hơi trung tâm.
- Sản xuất y tế: Khóa kín tuyệt đối dòng hơi tinh khiết (clean steam) phục vụ công tác tiệt trùng thiết bị y tế.
- Công nghiệp hóa chất: Kiểm soát dòng hơi quá nhiệt áp suất cao dùng để chưng cất và gia nhiệt cho các phản ứng hóa chất.
- Sản xuất gỗ công nghiệp: Cấp hơi nóng ổn định cho các lô sấy khô bột giấy, ép gỗ và tạo hình thành phẩm.
Xem thêm: Van Cầu Inox Kiểm Soát Lưu Chất Trong Môi Trường Ăn Mòn
Câu Hỏi Thường Gặp Về Van Cầu Hơi
Nên chọn van cầu hơi thép cho lò hơi vì chịu được nhiệt độ lên đến 425°C và áp lực cực cao. Van cầu hơi gang chỉ phù hợp cho hệ thống hơi nhiệt độ thấp hơn (tối đa 220°C) như dệt nhuộm hoặc chế biến thực phẩm quy mô vừa và nhỏ.
Van Bellow Seal tích hợp màng ống xếp inox ôm trọn trục van, giúp làm kín tuyệt đối và loại bỏ hoàn toàn nguy cơ rò rỉ hơi ra ngoài qua cổ van.
Nhờ thiết kế thân và trục nghiêng góc 45 độ so với đường ống, dòng hơi đi qua mượt mà hơn, giảm số lần đổi hướng đột ngột.
Không nhất thiết. Van cầu hơi inox chỉ thực sự cần thiết khi hệ thống yêu cầu độ vệ sinh cực cao (như tiệt trùng dược phẩm) hoặc môi chất có tính ăn mòn.
Van cầu hơi là giải pháp hiệu quả cho các hệ thống yêu cầu điều tiết lưu lượng hơi với độ chính xác cao. Nhờ khả năng chịu nhiệt, chịu áp tốt và làm kín ổn định, thiết bị được ứng dụng rộng rãi trong lò hơi, hệ thống gia nhiệt và nhiều ngành công nghiệp. Nhật An Khang tin rằng qua bài viết này bạn có thể dễ dàng lựa chọn được thiết bị cho hệ thống của mình.
