Van Cổng Dao: Giải Pháp Đóng Ngắt Cho Môi Chất Đặc

Trong các hệ thống xử lý nước thải, xi măng, giấy và môi chất thường chứa bùn, bột hoặc chất lỏng có độ nhớt cao. Những loại lưu chất này dễ gây kẹt hoặc mài mòn các loại van thông thường. Van cổng dao được phát triển nhằm đáp ứng yêu cầu đóng ngắt hiệu quả trong những điều kiện làm việc khắc nghiệt. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị này qua bài viết bên dưới.

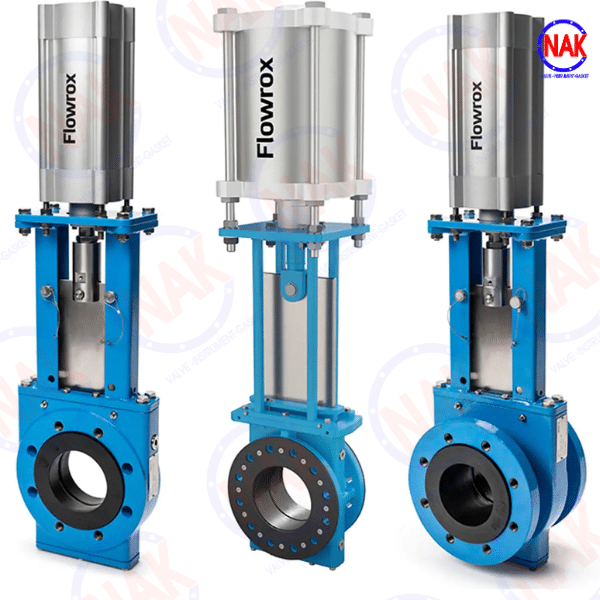

Van Cổng Dao Là Gì?

Van cổng dao (knife gate valve) là loại van công nghiệp sử dụng đĩa van dạng lưỡi dao chuyển động theo phương thẳng đứng để đóng hoặc mở dòng lưu chất. Khi vận hành, đĩa van sẽ cắt xuyên qua môi chất và hạ xuống vị trí làm kín, giúp ngăn chặn dòng chảy một cách hiệu quả. Khi vận hành, đĩa van sẽ cắt xuyên qua môi chất và hạ xuống vị trí làm kín, giúp ngăn chặn dòng chảy một cách hiệu quả.

Khác với van cổng thông thường, van cổng dao được thiết kế chuyên biệt để làm việc với các môi chất chứa nhiều cặn bẩn, bùn, bột giấy, hạt rắn hoặc chất lỏng có độ nhớt cao. Thiết kế này giúp hạn chế hiện tượng kẹt van và đảm bảo khả năng đóng ngắt ổn định trong những điều kiện làm việc khắc nghiệt.

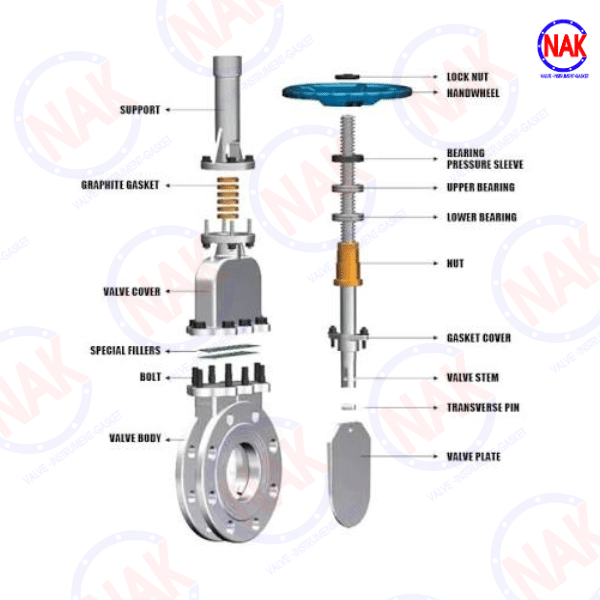

Cẩu Tạo Van Cổng Dao

Mặc dù có nhiều kiểu thiết kế khác nhau nhưng hầu hết các dòng van cổng dao đều bao gồm những bộ phận chính sau.

• Thân van: Là bộ phận chịu toàn bộ áp lực của hệ thống và là nơi kết nối van với đường ống. Tùy theo môi trường làm việc thân van có thể được chế tạo từ gang, thép, hoặc inox.
• Đĩa van: Là bộ phận quan trọng nhất của van cổng dao. Thiết bị được thế kế mỏng và có cạnh sắc giúp cắt xuyên qua lớp cặn.
• Ty van: Có nhiệm vụ truyền chuyển động từ bộ truyền động đến đĩa van. Ty van thường được gia công bằng thép không gỉ nhằm đảm bảo độ bền cơ học và chống ăn mòn.
• Gioăng làm kín: Giúp ngăn chặn hiện tượng rò rỉ lưu chất khi van ở trạng thái đóng.
• Nắp van: Được thiết kế để bảo vệ cơ cấu truyền động và hạn chế bụi bẩn hoặc tạp chất xâm nhập vào bên trong.

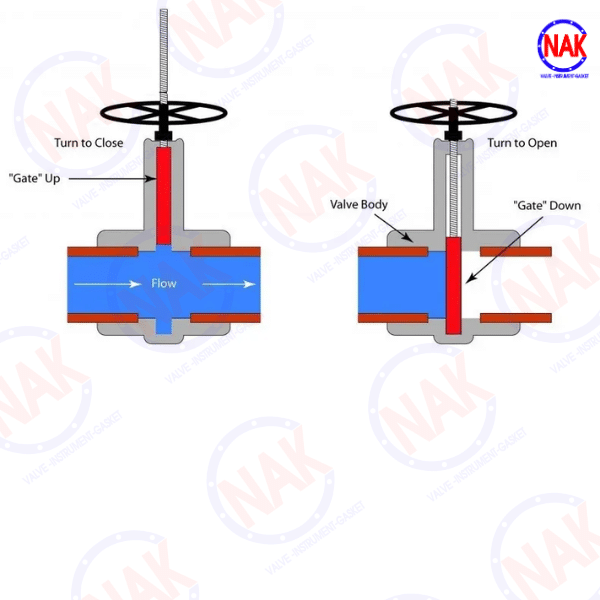

Nguyên Lý Hoạt Động Của Van Cổng Dao

Nhờ thiết kế đĩa van dạng lưỡi dao, van có khả năng cắt xuyên qua các môi chất chứa nhiều cặn bẩn, bùn hoặc hạt rắn trước khi đóng kín. Điều này giúp hạn chế tình trạng kẹt van và đảm bảo khả năng làm kín trong quá trình vận hành. Quá trình hoạt động của van cổng dao diễn ra theo các bước sau:

• Khi mở van: Khi người vận hành xoay vô lăng hoặc bộ truyền động điện, khí nén tác động lên ty van, đĩa van sẽ được nâng lên khỏi đường lưu chất. Lúc này, tiết diện dòng chảy gần như được mở hoàn toàn, giúp lưu chất đi qua với tổn thất áp suất thấp.
• Khi đóng van: Khi thực hiện thao tác đóng, ty van kéo đĩa van hạ xuống theo phương thẳng đứng. Cạnh sắc của đĩa van sẽ cắt xuyên qua lớp bùn, bột giấy hoặc các hạt rắn lơ lửng trước khi ép chặt vào gioăng làm kín để ngăn dòng lưu chất.

Phân Loại Van Cổng Dao Phổ Biến

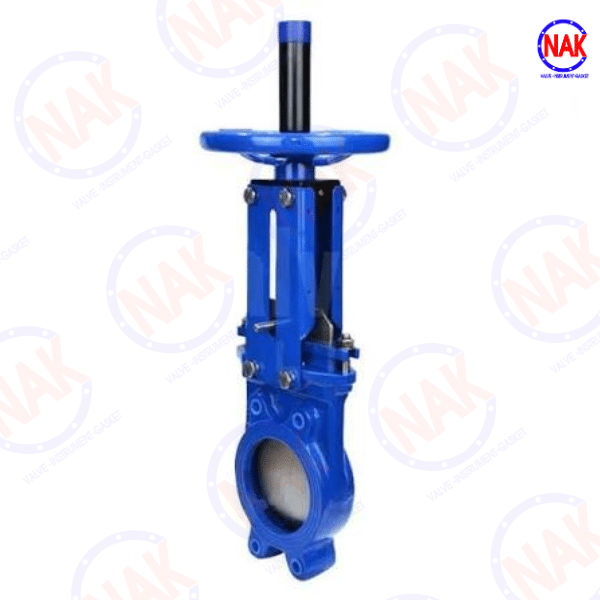

Van Cổng Dao Tay Quay

Đây là dòng van cổng dao phổ biến nhất hiện nay, van hành thủ công hoàn toàn bằng vô lăng ở trên đỉnh van.

• Đặc điểm: Kết cấu đơn giản, vận hành thuần cơ học, không phụ thuộc vào nguồn điện hay hệ thống khí nén, chi phí đầu tư thấp nhất.
• Ứng dụng: Lắp đặt tại các vị trí đường ống nổi dễ tiếp cận, hệ thống không yêu cầu tự động hóa và tần suất đóng/mở không quá liên tục.

Van Cổng Dao Điều Khiển Khí Nén

Loại van này sử dụng xi lanh khí nén trên cổ van. Sử dụng áp lực khí nén để đóng mở thay cho thao tác thủ công.

• Đặc điểm: Tốc độ đóng và mở cực nhanh, vận hành an toàn tuyệt đối trong môi trường dễ cháy nổ, dễ tích hợp tự động hóa.
• Ứng dụng: Sử dụng trong trạm xử lý nước thải tự động, nhà máy sản xuất bột giấy, xi măng, hóa chất hoặc các vị trí môi trường độc hại.

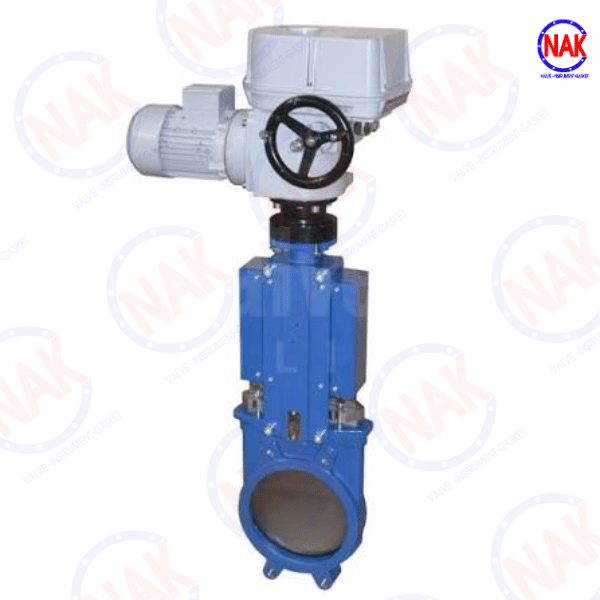

Van Cổng Dao Điều Khiển Điện

Van được trang bị bộ truyền động điện để để nâng hoặc hạ lưỡi dao thông qua tín hiệu điều khiển.

• Đặc điểm: Tạo ra lực đóng và mở rất lớn, vận hành điều khiển từ xa linh hoạt và tích hợp mượt mà vào trung tâm điều khiển PLC hoặc SCADA.
• Ứng dụng: Phù hợp cho các đường ống đường kính lớn, vị trí thi công trên cao, dưới sâu hoặc khoảng cách xa khó tiếp cận thủ công.

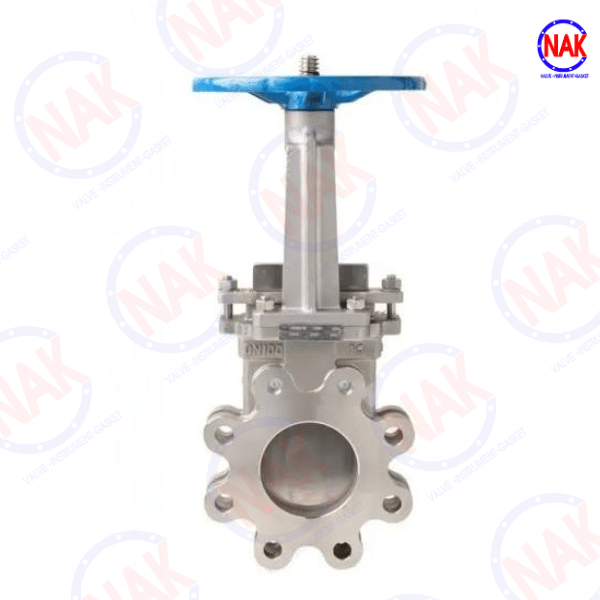

Van Cổng Dao Toàn Thân Inox

Đây là dòng van có khả năng chống ăn mòn cao, thường được sử dụng trong các môi trường khắc nghiệt.

• Đặc điểm: Khả năng chống ăn mòn hóa chất, axit, kiềm tuyệt đối, chịu nhiệt độ cao và bề mặt bóng mịn chống bám dính cặn bẩn.
• Ứng dụng: Chuyên dùng trong dây chuyền hóa chất, dệt nhuộm, sản xuất thực phẩm, dược phẩm và xử lý nước thải công nghiệp chứa chất ăn mòn cao.

•

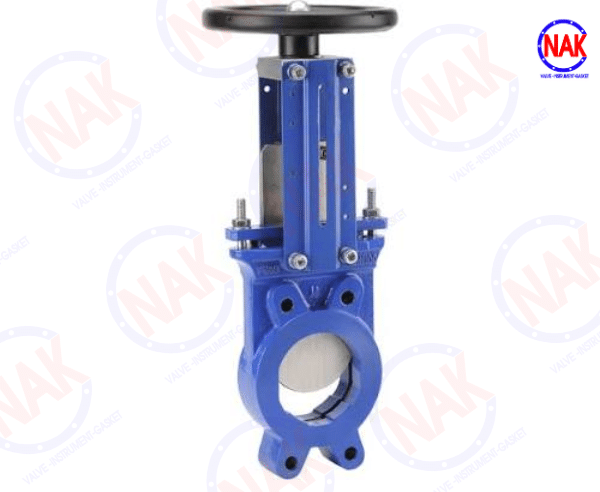

Van Cổng Dao Gang

Dòng van cổng dao kết hợp vật liệu với thân đúc bằng gang hoặc gang cầu cứng cáp.

• Đặc điểm: Bền bỉ, chịu va đập cơ học tốt, tối ưu chi phí đầu tư.
• Ứng dụng: Phổ biến trong các hệ thống cấp thoát nước, bể chứa bùn lắng vi sinh, nhà máy bã mía, sản xuất bột giấy và hạt nhựa.

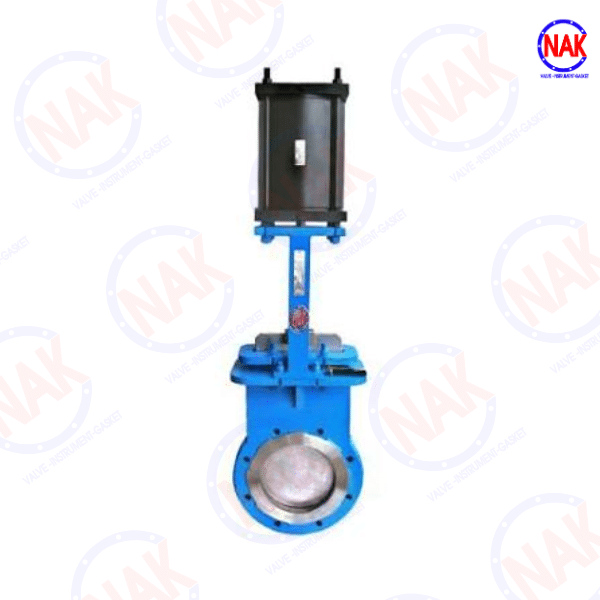

Van Cổng Dao Nêm Mềm

Dòng van cổng dao trang bị lớp gioăng làm kín bằng cao su mềm ôm sát hai mặt lưỡi dao khi đóng kịch hành trình.

• Đặc điểm: Đạt độ kín khít tuyệt đối với môi chất chất lỏng, tuy nhiên nhiệt độ làm việc bị giới hạn theo chất liệu gioăng.
• Ứng dụng: Dùng cho các tuyến ống dẫn bùn lỏng, nước thải, hóa chất lỏng có yêu cầu nghiêm ngặt không được rò rỉ rỉ giọt ra môi trường.

Ưu Điểm Và Nhược Điểm Của Van Cổng Dao

Ưu điểm

• Làm việc trong môi chất chứa hạt rắn: Đĩa van dạng lưỡi dao có thể cắt xuyên qua bùn, bột giấy, tro bay hoặc các hạt rắn nhỏ mà không làm ảnh hưởng đến khả năng đóng kín của van.
• Thiết kế nhỏ gọn: Van cổng dao thường có kết cấu đơn giản với số lượng chi tiết ít. Điều này giúp giảm trọng lượng và thuận tiện trong quá trình lắp đặt.
• Đóng mở nhanh: Khi kết hợp với bộ truyền động khí nén hoặc điện, van có khả năng đóng mở nhanh, đáp ứng tốt các hệ thống tự động hóa.
• Khả năng làm kín tốt: Gioăng làm kín kết hợp với đĩa van giúp hạn chế hiện tượng rò rỉ khi van đóng hoàn toàn.
• Chi phí bảo trì thấp: Nhờ cấu tạo đơn giản, việc tháo lắp, vệ sinh và thay thế phụ kiện góp phần giảm chi phí bảo trì trong quá trình sử dụng.

Nhược điểm

• Không phù hợp để điều tiết lưu lượng: Van cổng dao chỉ nên sử dụng trong hai trạng thái đóng hoặc mở hoàn toàn. Nếu sử dụng để điều tiết dòng chảy trong thời gian dài, đĩa van và gioăng làm kín sẽ nhanh bị mài mòn.
• Chịu áp suất hạn chế: Van cổng dao được thiết kế cho hệ thống áp suất thấp đến trung bình. Vì vậy cần lựa chọn đúng model theo điều kiện vận hành.
• Gioăng làm kín có thể bị mài mòn: Đối với môi chất có tính ăn mòn hoặc chứa nhiều hạt rắn sắc cạnh, gioăng làm kín sẽ bị hao mòn theo thời gian và cần được kiểm tra, thay thế định kỳ.

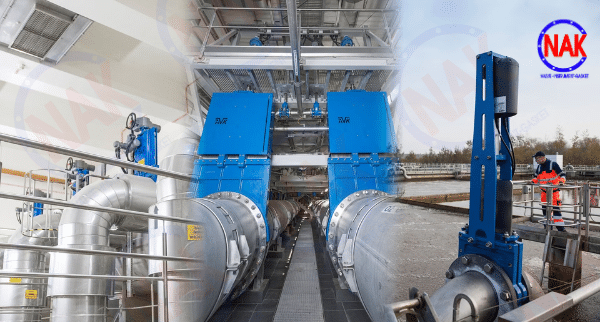

Ứng Dụng Của Van Cổng Dao Trong Công Nghiệp

• Hệ thống xử lý nước và nước thải:  Sử dụng để đóng ngắt đường ống dẫn nước thô, nước thải, bùn hoạt tính và bùn đặc.
• Ngành giấy và bột giấy: Giúp đóng ngắt dòng bột giấy hiệu quả mà không gây tắc nghẽn, đồng thời giảm nguy cơ mài mòn.
• Ngành khai khoáng: Được lắp đặt trên các đường ống vận chuyển quặng nghiền, bùn khoáng và nước thải mỏ.
• Ngành xi măng: Sử dụng để kiểm soát dòng xi măng, tro bay, bột đá và các vật liệu dạng bột trong hệ thống vận chuyển bằng khí hoặc băng tải.
• Ngành hóa chất: Để vận chuyển các môi chất có tính ăn mòn hoặc chứa tạp chất. Khả năng chống oxy hóa tốt giúp thiết bị hoạt động bền bỉ trong điều kiện khắc nghiệt.
• Ngành thực phẩm và đồ uống: Được sử dụng để đóng ngắt các môi chất có độ nhớt cao như siro, nước trái cây có bã hoặc nguyên liệu dạng sệt.
• Nhà máy nhiệt điện và năng lượng: Ứng dụng trong hệ thống xử lý tro xỉ, vận chuyển bùn than và các đường ống phụ trợ.

Van cổng dao là giải pháp đóng ngắt hiệu quả cho các hệ thống vận chuyển bùn, bột và lưu chất chứa hạt rắn trong công nghiệp. Việc lựa chọn đúng loại van cổng dao theo môi chất và điều kiện vận hành sẽ góp phần đảm bảo hệ thống hoạt động an toàn, bền bỉ và tối ưu hiệu suất. Nhật An Khang chắc chắn rằng qua bài viết trên bạn đã nắm rõ toàn về thiết bị này và lựa chọn đúng cho hệ thống của mình.
