Van Cổng Là Gì? Cấu Tạo Và Phân Loại Chi Tiết Mới Nhất 2026

Trong nhiều hệ thống công nghiệp, việc kiểm soát dòng chảy ổn định là yếu tố quyết định đến hiệu suất vận hành. Van cổng là một trong những loại van được sử dụng phổ biến nhất hiện nay nhờ khả năng kiểm soát đóng mở hoàn toàn và chịu áp lực tốt. Vậy van cổng là gì? Hãy cùng Nhật An Khang tìm hiểu chi tiết qua bài viết dưới đây nhé.

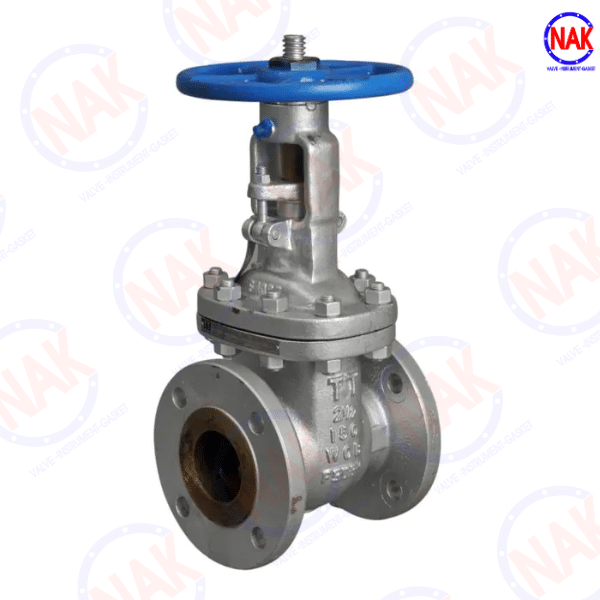

Van Cổng Là Gì?

Van cổng (tên tiếng anh là Gate Valve) hay còn gọi là van cửa, là loại van công nghiệp đóng mở dòng chảy bằng cách nâng hoặc hạ một đĩa van (giống như một cánh cổng) lên xuống tịnh tiến. Khi van mở hoàn toàn, đĩa van không nằm trên đường đi của dòng chảy, giúp hạn chế tối đa sự sụt giảm áp suất và xói mòn lòng van.

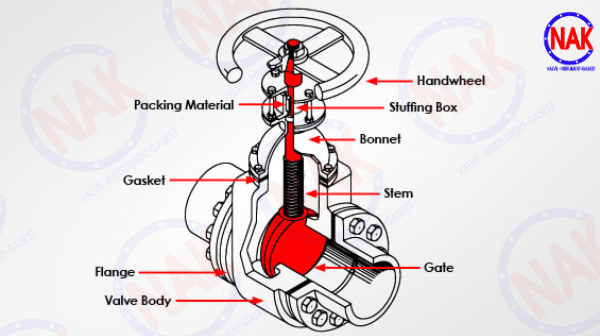

Cấu Tạo Của Van Cổng

Một chiếc van cổng tiêu chuẩn bao gồm các bộ phận chính:

• Thân van (Body): Phần khung chịu lực, đúc từ gang, thép hoặc inox.
• Nắp van (Bonnet): Bộ phận bảo vệ các chi tiết bên trong và hỗ trợ bảo trì.
• Đĩa van (Gate): Cánh cửa trực tiếp đóng mở dòng chảy, có thể là đĩa cứng hoặc đĩa bọc cao su.
• Trục van (Stem): Kết nối tay quay với đĩa van để truyền chuyển động.
• Gioăng làm kín (Seat): Ngăn rò rỉ môi chất khi van ở trạng thái đóng.
• Vô lăng (Handwheel): Bộ phận điều khiển thủ công bằng tay.

Nguyên Lý Hoạt Động Của Van Cổng

Cơ chế hoạt động của van cổng dựa trên chuyển động tịnh tiến:

• Trạng thái mở: Khi xoay vô lăng ngược chiều kim đồng hồ, trục van kéo đĩa van trượt lên trên, nhấc hoàn toàn khỏi dòng chảy.
• Trạng thái đóng: Xoay vô lăng theo chiều kim đồng hồ, đĩa van hạ xuống thấp nhất, ép chặt vào hai vòng đệm làm kín để chặn đứng dòng lưu chất.

Phân Loại Van Cổng Chi Tiết

Việc phân loại van cổng không chỉ dựa trên hình dáng mà còn dựa vào đặc tính kỹ thuật để phù hợp với từng môi trường môi chất khác nhau. Dưới đây là các loại van cổng phổ biến nhất hiện tại:

Van Cổng Ty Nổi (Rising Stem Gate Valve):

Đây là loại van cổng có phần trục (ty) nằm bên trong thân van. Khi xoay vô lăng, trục van chỉ quay tại chỗ để kéo đĩa van đi lên hoặc đi xuống mà không hề thay đổi chiều cao của van.

• Đặc điểm: Trục van được kết nối với vô lăng sao cho khi mở, trục van sẽ trồi lên cao.
• Ưu điểm: Người vận hành nhìn từ xa có thể biết chính xác van đang đóng hay mở dựa vào chiều cao của trục. Phần ren trục nằm ngoài nên dễ dàng bôi trơn, bảo trì.
• Ứng dụng: Ưu tiên dùng trong hệ thống PCCC, các vị trí yêu cầu kiểm soát trạng thái van nghiêm ngặt.

Van Cổng Ty Chìm (Non-Rising Stem Gate Valve):

Khác với dòng ty chìm, van cổng ty nổi có phần trục van được kết nối với vô lăng qua một hệ thống ren bên ngoài nắp van. Khi bạn mở van, trục van sẽ trồi lên cao.

• Đặc điểm: Khi xoay vô lăng, trục van chỉ quay tại chỗ, đĩa van sẽ chạy lên/xuống bên trong thân van.
• Ưu điểm: Chiều cao van không thay đổi khi vận hành, cực kỳ tiết kiệm không gian.
• Ứng dụng: Thường dùng cho các hệ thống nước ngầm, các hầm hố hoặc vị trí lắp đặt có diện tích phía trên hạn hẹp.

Van Cổng Gang Đĩa Bọc Cao Su (Resilient Seated Gate Valve)

Đây là dòng van cổng cải tiến, trong đó đĩa van bằng gang được bao phủ toàn bộ bởi một lớp cao su EPDM bền bỉ.

• Đặc điểm: Thân van bên trong thường được thiết kế phẳng (không có rãnh sâu ở đáy) để tránh đọng rác.
• Ưu điểm: Khả năng đóng kín cực cao, lớp cao su đàn hồi giúp ngăn chặn hoàn toàn rò rỉ ngay cả khi trong nước có các hạt cặn nhỏ.
• Ứng dụng: Tiêu chuẩn vàng cho ngành nước sạch, nước sinh hoạt tòa nhà và hệ thống thủy lợi.

Van Cổng Inox (Stainless Steel Gate Valve)

Thường được đúc từ inox 304 hoặc inox 316 cao cấp.

• Đặc điểm: Toàn thân, trục và đĩa van đều có khả năng chống oxy hóa và chịu được sự ăn mòn từ axit hoặc kiềm nồng độ nhẹ.
• Ưu điểm: Độ bền cơ học cao, bề mặt trơn nhẵn chống bám bẩn vi khuẩn, chịu được nhiệt độ lên đến 180°C.
• Ứng dụng: Sử dụng trong nhà máy hóa chất, dây chuyền sản xuất thực phẩm, nước giải khát hoặc các công trình xử lý nước biển.

Van Cổng Thép Chịu Áp Lực Cao (Cast Steel Gate Valve)

Dòng van này thường được làm từ thép đúc (WCB) với kết nối mặt bích dày tiêu chuẩn Class 150, Class 300…

• Đặc điểm: Thiết kế thân van cực dày, các chi tiết được gia công chịu lực vặn lớn.
• Ưu điểm: Chịu được áp suất rất cao (lên đến hàng chục bar) và nhiệt độ môi chất lên đến 400°C.
• Ứng dụng: Dùng trong các đường ống dầu nóng, hệ thống hơi bão hòa tại các nhà máy nhiệt điện hoặc nhà máy lọc dầu.

Van Cổng Đồng (Brass Gate Valve)

Sản phẩm thường có kích thước nhỏ từ DN15 đến DN50, kết nối bằng ren.

• Đặc điểm: Nhỏ gọn, trọng lượng nhẹ, thân van có màu vàng đặc trưng của đồng.
• Ưu điểm: Chống rỉ sét tốt trong môi trường nước thông thường, giá thành rẻ, lắp đặt cực kỳ nhanh chóng.
• Ứng dụng: Phổ biến trong đường ống cấp nước gia đình, hệ thống bơm nước dân dụng và các nhánh ống phụ trợ trong nhà máy.

Van Cổng Điều Khiển Điện (Electric Actuated Gate Valve)

Thay vì sử dụng vô lăng tay quay, dòng van này được gắn một bộ truyền động bằng motor điện phía trên.

• Đặc điểm: Có thể vận hành từ xa bằng tủ điện điều khiển hoặc máy tính (SCADA).
• Ưu điểm: Đóng mở các van kích thước lớn (DN500, DN1000…) một cách nhẹ nhàng mà không tốn sức người. Tích hợp cảm biến để tự động ngắt khi gặp sự cố.
• Ứng dụng: Các trạm bơm lớn, nhà máy xử lý nước tập trung hoặc các vị trí van lắp đặt trên cao, dưới sâu khó tiếp cận.

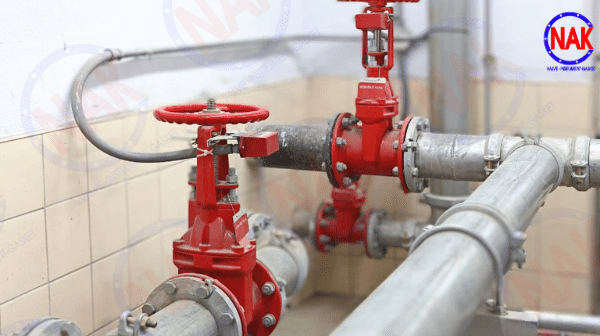

Ưu Điểm Và Nhược Điểm Của Van Cổng

Ưu điểm

• Tổn thất áp suất thấp: Dòng chảy đi thẳng giúp lưu chất lưu thông ổn định.
• Phù hợp lưu lượng lớn: Được sử dụng rộng rãi trong hệ thống công nghiệp.
• Độ bền cao: Hoạt động tốt trong môi trường áp lực lớn.
• Đa dạng kích thước: Phù hợp từ hệ thống nhỏ đến đường ống lớn.
• Triệt tiêu búa nước: Thời gian đóng/mở chậm giúp dòng chảy thay đổi từ từ.

Nhược điểm

• Đóng mở chậm: Không phù hợp hệ thống cần thao tác nhanh.
• Kích thước lớn: Chiếm nhiều không gian lắp đặt.
• Không phù hợp điều tiết dòng: Nếu sử dụng sai mục đích sẽ làm van nhanh hỏng.
• Bảo trì: Khó sửa chữa bề mặt làm kín (Seat) khi bị trầy xước.

So Sánh Giữa Van Cổng Và Các Loại Van Khác

Sự khác biệt giữa van cổng và các loại van khác:

Xem thêm: Van Bướm Công Nghiệp

Ứng Dụng Của Van Cổng Trong Thực Tế

Van cổng là lựa chọn hàng đầu cho các hệ thống đường ống quy mô lớn, bao gồm:

• Hệ thống cấp thoát nước: Dùng đóng/ngắt các trục đường ống chính trong mạng lưới nước đô thị.
• Nhà máy công nghiệp: Kiểm soát nguồn chất lỏng trong sản xuất thực phẩm, dược phẩm, giấy.
• Hệ thống PCCC: Dùng cho cụm bơm và các nhánh cấp nước cứu hỏa (thường dùng loại ty nổi).
• Hệ thống HVAC: Kiểm soát dòng nước làm mát trong hệ thống điều hòa trung tâm (Chiller).
• Nhà máy xử lý nước: Dùng trong các bể lọc, bể lắng nước thải và hóa chất.
• Ngành dầu khí: Sử dụng van thép chịu áp lực cao cho giàn khoan và nhà máy lọc dầu.

Xem thêm: Van Bi Là Gì?

Van cổng là giải pháp phù hợp cho các hệ thống cần lưu lượng lớn, độ bền cao và tổn thất áp suất thấp. Tuy nhiên, để hệ thống vận hành ổn định lâu dài, việc lựa chọn đúng loại van và sử dụng đúng mục đích quan trọng hơn rất nhiều so với giá thành sản phẩm. Nhật An Khang mong rằng qua bài viết trên bạn sẽ hiểu rõ hơn về van cổng và chọn được loại để tối ưu hệ thống của mình.
