Van Điều Khiển Khí Nén Là Gì? Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động

Trong các nhà máy và hệ thống công nghiệp hiện đại, việc kiểm soát lưu chất một cách tự động, chính xác và an toàn ngày càng trở nên quan trọng. Thay vì vận hành thủ công, nhiều doanh nghiệp đã lựa chọn van điều khiển khí nén. Đây là một giải pháp tối ưu giúp đóng mở van, ổn định và tiết kiệm chi phí vận hành. Vậy Van Điều Khiển Khí Nén Là Gì? Cấu tạo gồm những bộ phận nào, nguyên lý hoạt động ra sao? Hãy cùng Nhật An Khang tìm hiểu qua bài viết dưới đây nhé.

Van Điều Khiển Khí Nén Là Gì?

Van điều khiển khí nén (tên tiếng Anh là Pneumatic Control Valve) là một thiết bị van công nghiệp sử dụng năng lượng của khí nén để điều khiển việc đóng hoặc mở van. Thay vì phải vận hành thủ công bằng tay gạt hoặc vô lăng, loại van này sử dụng áp suất khí nén tác động lên bộ truyền động để tạo ra lực đẩy, giúp van đóng mở một cách tự động và nhanh chóng.

Hiện nay, van khí nén được xem là giải pháp tối ưu cho các hệ thống công nghiệp yêu cầu tính an toàn cao, chống cháy nổ và tốc độ phản hồi nhanh. Khác với van điều khiển điện, dòng van điều khiển bằng khí này có cấu tạo đơn giản hơn, chi phí bảo trì thấp và đặc biệt phù hợp cho các vị trí vận hành liên tục.

Van Bướm Điều Khiển Khí Nén AUTOMA sở hữu bộ truyền động tác động kép mạnh mẽ, mang lại khả năng đóng mở nhanh chóng và ổn định cho các hệ thống yêu cầu tần suất vận hành liên tục với độ chính xác cực cao.

Cấu Tạo Của Van Điều Khiển Khí Nén

Một bộ van điều khiển bằng khí nén hoàn chỉnh thường bao gồm hai phần chính:

• Bộ phận điều khiển (Actuator)
• Bộ phận cơ học (Valve Body).

Phần Thân Van

Phần thân van là bộ phận trực tiếp tiếp xúc với lưu chất (nước, khí, hóa chất, hơi nóng). Tùy vào yêu cầu kỹ thuật, thân van có thể được làm từ gang, thép, hoặc phổ biến nhất là inox.

Bên trong thân van bao gồm:

• Đĩa van: Bộ phận trực tiếp chặn hoặc cho dòng chảy đi qua.
• Trục van: Truyền lực từ bộ truyền động xuống đĩa van.
• Gioăng làm kín: Đảm bảo van có độ kín khít tuyệt đối, tránh rò rỉ lưu chất.

Bộ Truyền Động Khí Nén Dạng Pít Tông

Đây là loại truyền động khí nén phổ biến nhất hiện nay. Bộ truyền động khí nén dạng pít tông hoạt động dựa trên việc cấp khí vào buồng kín. Khi đó, áp lực khí sẽ đẩy pít tông di chuyển theo chiều dọc hoặc xoay tròn. Chuyển động này thông qua hệ thống bánh răng sẽ làm quay trục van giúp mở van hoặc đóng van. Dòng này thường có lực kéo lớn, phù hợp cho các loại van bi điều khiển khí hoặc van bướm điều khiển khí.

Bộ Truyền Động Khí Nén Dạng Màng

Bộ truyền động khí nén dạng màng (Diaphragm Actuator) sử dụng một màng chất dẻo đàn hồi. Khi cấp khí nén vào, màng sẽ bị đẩy đi và nén lò xo lại. Ưu điểm của dạng màng là độ nhạy cực cao, thường được ứng dụng trong các dòng van cầu điều khiển để điều tiết lưu lượng một cách chính xác nhất.

Van Bướm Điều Khiển Khí Nén AUTOMA Single Acting là lựa chọn an toàn hàng đầu nhờ cơ chế lò xo tự động đưa van về vị trí an toàn khi gặp sự cố mất khí nén, giúp bảo vệ toàn diện hệ thống của bạn khỏi các rủi ro quá áp hoặc tràn lưu chất.

Nguyên Lý Hoạt Động Của Van Điều Khiển Khí Nén

Nguyên lý hoạt động của van điều khiển khí nén dựa trên sự chuyển hóa năng lượng. Khi hệ thống cấp khí nén từ máy nén khí đi qua các thiết bị phụ trợ và đi vào bộ truyền động, nó sẽ tạo ra một áp lực lớn.

Khí nén hoạt động nhờ vào việc thắng lực đàn hồi của lò xo (trong bộ tác động đơn) hoặc tạo áp lực lên cả hai mặt của pít tông (trong bộ tác động kép). Lúc này, bộ truyền động sẽ chuyển hóa khí nén thành chuyển động cơ năng (xoay hoặc tịnh tiến). Chuyển động này truyền đến trục van và đĩa van, giúp thực hiện chu kỳ đóng mở van.

Khi ngưng cấp khí, lò xo sẽ đẩy pít tông về vị trí ban đầu (đối với van thường đóng/thường mở) hoặc giữ nguyên vị trí (đối với van tác động kép). Chính áp lực của khí nén giúp cho van điều khiển khí nén có khả năng vận hành cực kỳ mạnh mẽ và tin cậy.

Van Bi 3 Ngả Điều Khiển Khí Nén AUTOMA Single Acting kết hợp hoàn hảo giữa khả năng phân nhánh dòng chảy linh hoạt và tính năng an toàn Failsafe.

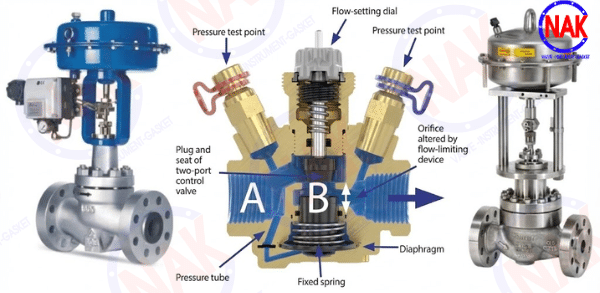

Ưu Điểm Và Nhước Điểm Của Van Điều Khiển Khí Nén

Ưu điểm:

• Độ an toàn cao: Do sử dụng khí nén nên không gây ra hiện tượng chập cháy như điện, cực kỳ an toàn trong môi trường xăng dầu, hóa chất.

• Tốc độ đóng mở cực nhanh: Khí nén giúp van phản hồi gần như tức thì (chỉ mất 1-2 giây), vượt trội hơn hẳn so với van điện.

• Độ bền cao: Cấu tạo đơn giản, ít hư hỏng vặt.

• Giá thành: Thường có giá van cạnh tranh hơn so với dòng điều khiển điện có cùng công suất.

Nhược điểm:

• Tiếng ồn: Khi xả khí có thể gây ra tiếng ồn (có thể khắc phục bằng tiêu âm).

• Phụ thuộc nguồn khí: Cần phải có hệ thống máy nén khí và dây dẫn cấp khí nén ổn định.

Xem thêm: Van Điều Khiển Là Gì?

Van Bi 3 Ngả Nối Ren Điều Khiển Khí Nén AUTOMA mang đến giải pháp lắp đặt linh hoạt cho các không gian hẹp với thiết kế ren chắc chắn, đảm bảo độ kín khít tuyệt đối và khả năng điều hướng dòng chảy.

Phân Loại Van Điều Khiển Khí Nén

Trên thị trường hiện nay, van điều khiển khí nén được phân thành nhiều loại dựa trên cấu tạo và mục đích sử dụng. Dưới đây là các dòng van điều khiển khí phổ biến:

• Van bi điều khiển khí nén: Sử dụng một viên bi có lỗ xuyên tâm để điều tiết dòng chảy. Van bi nổi tiếng với độ bền cao và khả năng chịu áp lực tốt. Các dòng bi điều khiển khí nén thường dùng cho đường ống kích thước nhỏ và vừa.
• Van bướm điều khiển khí nén: Sử dụng van hình cánh bướm xoay 90 độ. Van bướm thường có giá thành rẻ, trọng lượng nhẹ, rất phù hợp cho các hệ thống cấp thoát nước, xử lý nước thải.
• Van cầu điều khiển khí nén: Đây là dòng van điều khiển chuyên dụng để điều tiết lưu lượng (tuyến tính). Van cầu đảm bảo độ chính xác cực cao trong việc kiểm soát áp suất và nhiệt độ.
• Van y xiên khí nén: Hay còn gọi là van xiên hoặc van y xiên khí nén. Đây là một dòng biến thể của van góc, có khả năng đóng mở nhanh và chịu được nhiệt độ cao.
• Van cổng dao điều khiển khí nén: Van cổng dao điều khiển thường dùng cho các môi trường lưu chất đặc sệt như bùn, bột giấy, hạt nhựa. Khi cổng dao điều khiển khí hoạt động, lưỡi dao sẽ cắt ngang dòng lưu chất để đóng ngắt.
• Van 3 ngã điều khiển khí nén: Sử dụng cho việc phân chia hoặc trộn dòng lưu chất giữa 3 đường ống khác nhau.

Van Bi 3 Ngả Điều Khiển Khí Nén AUTOMA Double Acting tối ưu hóa hiệu suất điều khiển với lực mô-men xoắn lớn từ bộ actuator kép, giúp việc điều tiết và phân phối lưu chất.

Ứng Dụng Của Van Điều Khiển Khí Nén

Nhờ những ưu điểm vượt trội, khí nén được ứng dụng rộng rãi trong đa dạng lĩnh vực:

• Sản xuất thực phẩm và đồ uống: Điều khiển dòng chảy nước giải khát, bia, sữa.

• Xử lý nước: Các hệ thống cấp nước sạch và xử lý nước thải công nghiệp.

• Dệt nhuộm và hóa chất: Sử dụng inox điều khiển khí nén để chống lại sự ăn mòn của hóa chất.

• Năng lượng và lò hơi: Van cầu điều khiển khí nén giúp kiểm soát hơi nóng áp suất cao một cách an toàn.

• Sản xuất giấy và xi măng: Sử dụng van cổng dao điều khiển để xử lý bột giấy và nguyên liệu thô.

Qua bài viết này, bạn sẽ biết rõ hơn van điều khiển khí nén là gì? Những kiến thức này Nhật An Khang mong rằng sẽ giúp bạn dễ dàng lựa chọn đúng loại van phù hợp với nhu cầu sử dụng, tối ưu hiệu quả vận hành và đảm bảo an toàn cho hệ thống. Đồng thời, đây cũng là nền tảng quan trọng để bạn đánh giá chất lượng sản phẩm, hiểu rõ giá trị khi đầu tư van điều khiển khí nén chính hãng, góp phần nâng cao hiệu suất và độ bền cho dây chuyền sản xuất.
