Van Điều Khiển Điện Là Gì? Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động

Trong thế giới hiện đại bây giờ, tự động hóa ngày càng được ứng dụng rộng rãi trong công nghiệp. Van điều khiển điện đã trở thành thiết bị không thể thiếu trong nhiều hệ thống sản xuất và xử lý kỹ thuật. Không chỉ giúp kiểm soát dòng chảy chính xác mà còn giảm nhân công để tối ưu chi phí. Vậy van điều khiển điện là gì? Cấu tạo ra sao và nguyên lý hoạt động như thế nào? Hãy cũng Nhật An Khang tìm hiểu bài viết dưới đây.

Giới Thiệu Van Điều Khiển Điện Là Gì?

Van điều khiển điện (tên tiếng Anh là electric control valve) là một thiết bị ngành van được lắp đặt trên đường ống, sử dụng năng lượng điện để điều khiển đóng mở hoặc điều tiết dòng chảy. Thay vì phải dùng sức người để vặn tay quay hay gạt cần. Loại van này tích hợp một bộ truyền động bằng điện (Electric Actuator) để thực hiện các thao tác này một cách tự động từ xa.

Van được đánh giá cao nhờ khả năng tích hợp vào hệ thống điều khiển trung tâm (PLC, DCS). Trong thực tế, van điều khiển điện sử dụng động cơ để biến đổi năng lượng điện thành chuyển động cơ học. Tùy thuộc vào loại thân van đi kèm, chúng ta có các tên gọi cụ thể như van bướm điều khiển điện, van bi điều khiển điện, hay van cầu điều khiển điện.

Hiện nay, dòng van điều khiển điện được ứng dụng rộng rãi từ các nhà máy nhiệt điện, hệ thống thủy điện, cho đến các dây chuyền sản xuất thực phẩm và xử lý nước. Sự xuất hiện của van tự động giúp tối ưu hóa nhân lực và đảm bảo an toàn cho hệ thống.

Xem thêm: Van Điều Khiển Là Gì?

Cấu Tạo Của Van Điều Khiển Điện

Để hiểu rõ tại sao loại van này lại hoạt động hiệu quả đến vậy, chúng ta cần phân tích cấu tạo chi tiết. Một bộ van điều khiển điện hoàn chỉnh thường bao gồm hai phần chính:

Phần Thân Van

Đây là bộ phận tiếp xúc trực tiếp với môi chất (nước, hơi, gas, hóa chất). Thân van có thể được làm từ nhiều vật liệu khác nhau như gang, thép, inox hoặc nhựa tùy thuộc vào môi trường sử dụng. Các thành phần bên trong thân van bao gồm:

• Trục van: Bộ phận truyền lực từ bộ điều khiển xuống đĩa van.
• Đĩa van (hoặc bi van, cánh van): Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua.
• Gioăng làm kín: Đảm bảo van đóng hoàn toàn mà không bị rò rỉ.

Bộ Truyền Động Điện (Electric Actuator)

Đây là bộ phận trung tâm của thiết bị. Nơi thực hiện việc chuyển đổi năng lượng điện thành mô men xoắn để tác động lên trục van. Cấu tạo bên trong gồm:

• Mô tơ điện (hoặc motor điện): Sử dụng nguồn điện (thường là điện áp 24V, điện 220V hoặc 380V) để tạo chuyển động quay.
• Hệ thống bánh răng truyền động: Giúp tăng lực mô men xoắn cho động cơ điện.
• Công tắc hành trình: Giúp vận hành van dừng lại đúng vị trí khi đã mở hoàn toàn hoặc đóng hoàn toàn.
• Bộ điều khiển tuyến tính (đối với dòng van điều tiết): Nhận tín hiệu 4-20mA để đóng mở theo tỷ lệ phần trăm.

Nguyên Lý Hoạt Động Của Van Điều Khiển Điện

Nguyên lý hoạt động của van điều khiển điện khá đơn giản nhưng đòi hỏi sự chính xác cao. Van hoạt động dựa trên cơ chế sau:

• Khi chúng ta cấp nguồn điện vào bộ truyền động điện, dòng điện sẽ làm cho motor điện bên trong quay. Thông qua hệ thống bánh răng trợ lực, chuyển động quay này sẽ được truyền tới trục van. Khi trục van xoay, nó sẽ kéo theo đĩa van hoặc cánh van xoay theo.
• Quá trình mở van: Khi nhận được tín hiệu điện điều khiển mở, motor quay theo chiều kim đồng hồ (hoặc ngược lại tùy thiết kế), đưađĩa van về vị trí song song với dòng chảy
• Quá trình đóng mở van: Khi đạt đến vị trí giới hạn, công tắc hành trình sẽ tự động ngắt điện để bảo vệ motor không bị cháy.
• Điều tiết dòng chảy: Với dòng van điều khiển tuyến tính, bộ điều khiển sẽ phân tích tín hiệu analog để dừng motor ở các vị trí trung gian (ví dụ mở 30%, 50%, 80%), giúp kiểm soát chính xác lượng môi chất chảy qua van.

Ưu Điểm Và Nhược Điểm Của Van Điều Khiển Điện

Ưu Điểm Của Van

• Vận hành tự động: Khả năng khiển tự động hoàn toàn giúp giảm thiểu sai sót do con người.
• Linh hoạt về điện áp: Có thể sử dụng nhiều mức điện áp khác nhau như 24V, 220V, 380V phù hợp với mọi công trình.
• Hoạt động êm ái: So với van điều khiển khí nén, van điện hoạt động cực kỳ yên tĩnh, không gây tiếng ồn lớn.
• Kiểm soát chính xác: Đặc biệt là các dòng tuyến tính có khả năng duy trì lưu lượng cực kỳ ổn định.
• Lắp đặt đa dạng: Có thể lắp cho các đường ống lớn (như dùng van bướm điện) hoặc các đường ống áp cao (như dùng van cầu).

Nhược Điểm Của Van

• Thời gian đóng mở chậm: Thông thường mất từ 15 – 40 giây để hoàn thành một chu trình, chậm hơn so với khiển khí nén.
• Rủi ro khi mất điện: Nếu xảy ra sự cố mất điện, van sẽ đứng yên tại vị trí đó.
• Chi phí: Giá van thường cao hơn so với các dòng van cơ truyền thống.

SUNFLU FCU thiết kế chuyên biệt cho hệ thống điều hòa trung tâm với cơ chế vận hành êm ái, tiết kiệm năng lượng và tuổi thọ vượt trội.

Phân Loại Van Điều Khiển Điện Phổ Biến Hiện Nay

Van Bướm Điều Khiển Điện

Đây là loại van bướm được lắp thêm bộ điện. Van bướm điều khiển điện thường được dùng cho các đường ống có kích thước lớn (từ DN50 trở lên). Với thiết kế dạng đĩa tròn như cánh bướm, giúp van tiết kiệm không gian lắp đặt. Đây là dòng van điều khiển phổ biến nhất trong các hệ thống cấp thoát nước.

Van Bướm Điều Khiển Điện AUTOMA độ bền cơ học cao và khả năng vận hành ổn định trong các môi trường khắc nghiệt.

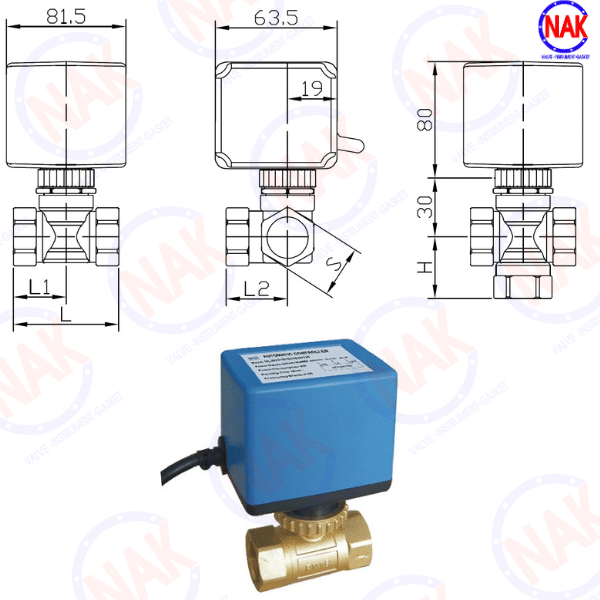

Van Bi Điều Khiển Điện

Van bi điều khiển điện có ưu điểm là chịu được áp lực cao và độ kín khít tuyệt đối. Khi kết hợp với bộ điều khiển trở thành giải pháp hoàn hảo cho các môi trường hóa chất, nước sạch áp lực lớn.

Van Bi Điện SUNFLU đảm bảo độ kín khít hoàn hảo với khả năng chịu áp lực cao, chuyên dụng cho các môi trường lưu chất có tính ăn mòn.

Van Cầu Điều Khiển Điện

Van cầu (globe valve) nổi tiếng với khả năng điều tiết lưu lượng cực tốt. Van cầu điều khiển điện thường được dùng trong các hệ thống hơi nóng (steam) của lò hơi. Thân van với thiết kế dạng chữ ngã giúp dòng chảy không bị thất thoát áp suất quá nhiều.

AUTOMA AGL Series giải pháp tối ưu cho hệ thống lớn nhờ lực mô-men xoắn mạnh mẽ và khả năng đóng mở chính xác tuyệt đối.

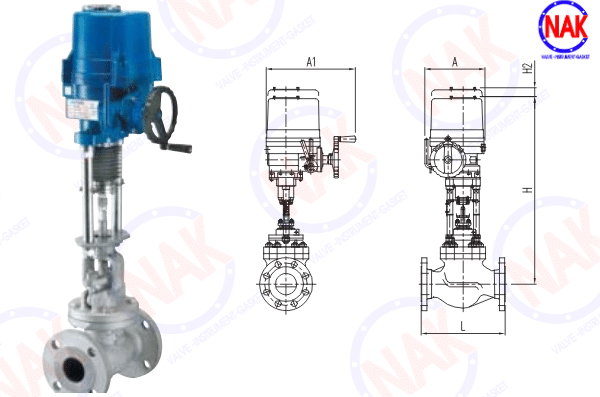

Van Cổng Điện

Mặc dù van cổng điện ít phổ biến hơn trong việc điều tiết. Nhưng van cổng tích hợp bộ điện lại là lựa chọn hàng đầu cho các đường ống dẫn dầu hoặc hệ thống PCCC cần đóng mở dứt khoát.

AUTOMA AQL Series với thiết kế nhỏ gọn, tích hợp bộ chống quá tải giúp bảo vệ động cơ tối đa.

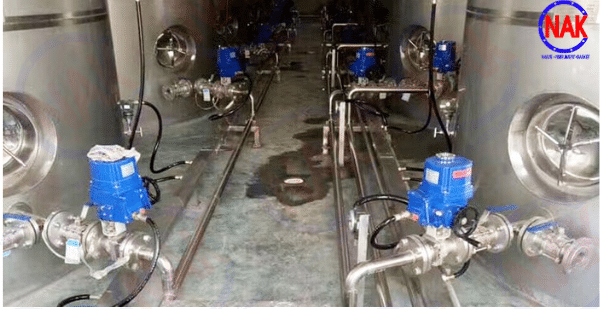

Ứng Dụng Của Van Điều Khiển Điện

Nhờ khả năng khiển bằng điện linh hoạt, loại van này có mặt trong hầu hết các lĩnh vực:

• Hệ thống xử lý nước: Điều khiển dòng chảy trong nhà máy cấp nước sạch hoặc xử lý nước thải.
• Sản xuất thực phẩm và đồ uống: Kiểm soát nguyên liệu lỏng trong các dây chuyền đóng chai tự động.
• Ngành hơi nóng và lò hơi: Sử dụng van cầu điều khiển để ổn định nhiệt độ và áp suất hơi.
• Nhà máy hóa chất: Sử dụng van bi inox điều khiển điện để chống ăn mòn.
• Hệ thống HVAC: Điều khiển nước lạnh cho hệ thống điều hòa trung tâm tòa nhà.

Qua bài viết này, bạn sẽ hiểu rõ van điều khiển điện là gì? Và nắm được cấu tạo và nguyên lý hoạt động. Đồng thời cũng hiểu rõ ưu nhược điểm của từng loại van phổ biến. Nhật An Khang mong rằng những kiến thức này sẽ giúp bạn trong quá trình lựa chọn và ứng dụng van phù hợp. Góp phần tối ưu vận hành, nâng cao hiệu quả và đảm bảo an toàn trong quá trình sử dụng.
