Van Điều Khiển Tuyến Tính Là Gì? Ưu Điểm Và Ứng Dụng Thực Tế

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát lưu lượng, áp suất và nhiệt độ đóng vai trò quan trọng. Để đảm bảo quá trình vận hành ổn định người ta sử dụng phổ biến cho việc này đó là van điều khiển tuyến tính. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiệt bị này qua bài viết dưới đây.

Van Điều Khiển Tuyến Tính Là Gì?

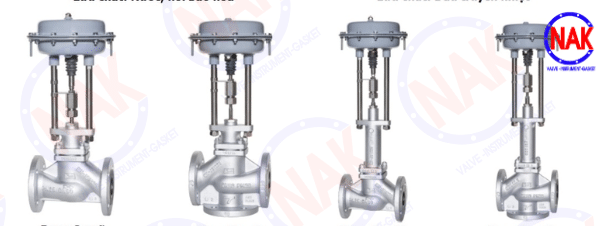

Van điều khiển tuyến tính (linear control valve) là loại van điều khiển hoạt động dựa trên chuyển động tịnh tiến lên xuống của trục van để điều chỉnh độ mở của van. Thiết bị này thực hiện nhiệm vụ điều tiết lưu lượng, áp suất hoặc nhiệt độ của môi chất bằng cách thay đổi diện tích dòng chảy.

Van điều khiển tuyến tính điều tiết lưu lượng bằng cách thay đổi vị trí của đĩa van theo phương thẳng đứng. Nhờ đó, van có khả năng kiểm soát lưu lượng với độ chính xác cao và phản hồi ổn định. Thiết bị thường được sử dụng trong các hệ thống yêu cầu điều khiển chính xác như hơi nóng, hóa chất và các quy trình công nghiệp tự động hóa.

Vai trò của van điều khiển tuyến tính:

• Điều chỉnh lưu lượng: Van cho phép điều tiết lưu lượng môi chất theo yêu cầu vận hành thực tế của hệ thống.
• Kiểm soát áp suất: Giúp duy trì áp suất ổn định tại các vị trí quan trọng trong đường ống.
• Kiểm soát nhiệt độ: Kết hợp với cảm biến nhiệt độ và bộ điều khiển để duy trì nhiệt độ theo giá trị cài đặt.
• Tự động hóa hệ thống: Cho phép tích hợp với PLC, DCS hoặc SCADA nhằm tự động hóa toàn bộ quy trình vận hành.

Xem thêm: Van Điều Khiển Là Gì?

Cấu Tạo Của Van Điều Khiển Tuyến Tính

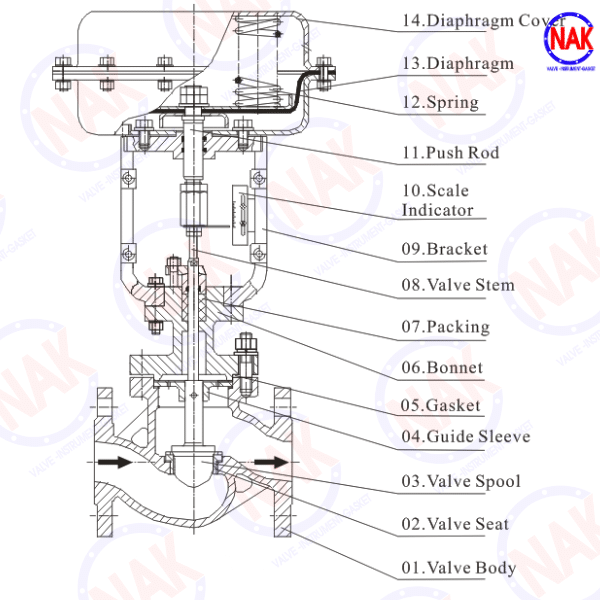

Mặc dù có nhiều kiểu thiết kế khác nhau nhưng hầu hết các dòng van điều khiển tuyến tính đều bao gồm các bộ phận chính sau:

• Thân van: Là bộ phận chịu áp lực và tiếp xúc trực tiếp với môi chất. Vật liệu phổ biến gồm gang, thép hoặc inox.
• Trục van: Truyền chuyển động từ bộ truyền động đến đĩa van.
• Đĩa van và seat: Đây là bộ phận trực tiếp điều chỉnh lưu lượng môi chất đi qua van.
• Bộ truyền động: Tạo ra lực tạo tác động để điều khiển trục van di chuyển.
• Bộ định vị van: Tiếp nhận tín hiệu điều khiển và điều chỉnh chính xác hành trình đóng mở của van.

Nguyên Lý Hoạt Động Của Van Điều Khiển Tuyến Tính

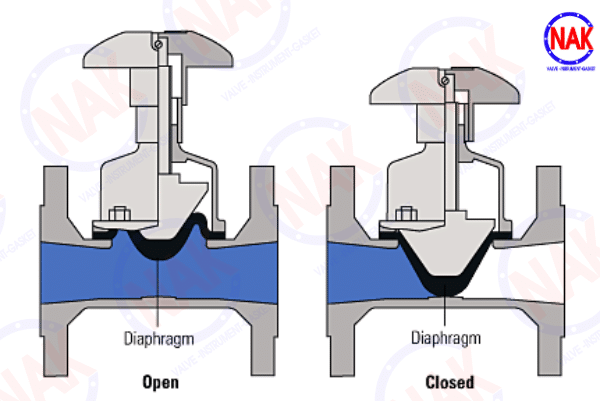

Van điều khiển tuyến tính hoạt động theo nguyên lý điều chỉnh vị trí của đĩa van dựa trên tín hiệu điều khiển nhận được. Quá trình hoạt động diễn ra như sau:

• Bộ điều khiển gửi tín hiệu đến actuator.
• Actuator chuyển đổi tín hiệu thành chuyển động tuyến tính.
• Trục van dịch chuyển lên hoặc xuống.
• Đĩa van thay đổi tiết diện dòng chảy.
• Lưu lượng môi chất được điều chỉnh theo giá trị yêu cầu.

Phân Loại Van Điều Khiển Tuyến Tính Phổ Biến

Dựa trên nguồn năng lượng được cấp vào bộ truyền động (actuator) để điều khiển trục van dịch chuyển theo hành trình thẳng. Thiết bị được phân chia làm hai loại chính:

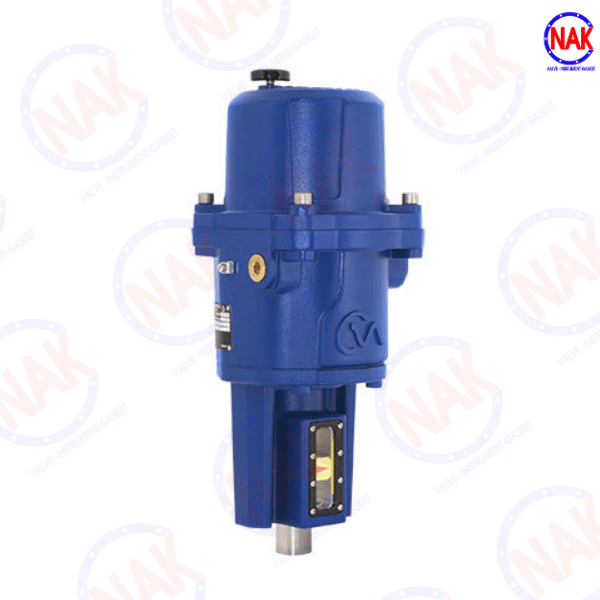

Van Điều Khiển Điện Tuyến Tính (Electric Linear Control Valve)

Đây là dòng van sử dụng động cơ điện kết hợp với hệ thống bánh răng hành trình. Từ đó sẽ biến chuyển động quay của motor thành chuyển động tịnh tiến thẳng đứng của trục van.

• Đặc điểm kỹ thuật: Van vận hành bằng nguồn cấp phổ biến. Bo mạch tích hợp trên đầu điện sẽ tiếp nhận tín hiệu điều khiển analog liên tục từ PLC. Sau đó sẽ truyền tín hiệu phản hồi vị trí thực tế ngược lại tủ trung tâm.
• Nguyên lý hoạt động: Khi nhận dòng lệnh ừ PLC, bo mạch điều khiển sẽ cấp nguồn cho motor quay. Hệ thống bánh răng cơ khí bên trong bầu điện sẽ chuyển đổi momen xoắn này thành lực đẩy thẳng. Sau đó hạ hoặc nhấc trục van đến đúng vị trí 50% hành trình thì motor tự động dừng lại và hãm phanh cố định.
• Đặc điểm nổi bật: Vận hành cực kỳ êm ái, sạch sẽ, hoàn toàn không gây tiếng ồn. Quá trình lắp đặt rất đơn giản và cơ động, nhà máy chỉ cần đi dây điện nguồn và dây tín hiệu trực tiếp đến van là có thể chạy ngay, không cần hệ thống máy nén khí phụ trợ.

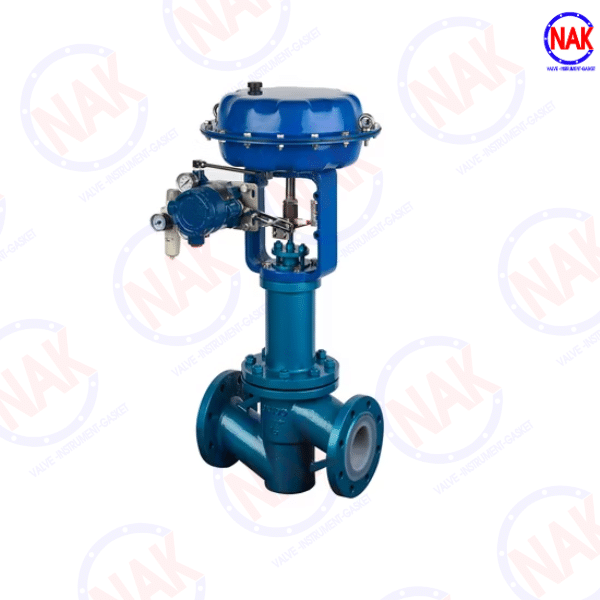

Van Điều Khiển Khí Nén Tuyến Tính (Pneumatic Linear Control Valve)

Đây là dòng van hành trình thẳng sử dụng áp lực khí nén công nghiệp phối hợp với màng lò xo đối kháng để điều tiết đĩa van. Dòng van này bắt buộc phải đi kèm một thiết bị phụ trợ cốt lõi là bộ định vị tuyến tính thông minh.

• Đặc điểm kỹ thuật: Nguồn năng lượng chính để đóng mở van là áp lực khí nén sạch thường từ 2 – 4 bar. Bộ positioner gắn bên hông van đóng vai trò là cầu nối để nhận tín hiệu điện từ PLC. Sau đó tính toán rồi trực tiếp điều tiết lưu lượng khí nén nạp vào hoặc xả ra khỏi bầu khí nén.
• Nguyên lý hoạt động: Khi nhận lệnh mở van, bộ positioner sẽ mở van điện từ nội bộ để nạp khí nén vào bầu khí. Áp lực khí nén ép lên màng cao su, thắng lực nén hướng lên của hệ thống lò xo bên trong để đẩy trục van đi xuống theo hành trình thẳng. Thanh phản hồi gắn trên trục van sẽ báo vị trí về positioner. Khi đó trục van đạt đúng tỷ lệ yêu cầu, positioner sẽ khóa dòng khí để giữ van đứng yên.
• Đặc điểm nổi bật: Tốc độ phản hồi siêu nhanh và dứt khoát, chỉ mất từ 1 đến 3 giây. Khả năng chịu tải dao động tần suất cao cực tốt, độ bền cơ học của bầu khí nén gần như vô hạn. Đặc biệt, van vận hành thuần túy bằng cơ khí và khí nén tại vị trí đường ống nên đạt tiêu chuẩn chống cháy nổ tuyệt đối.

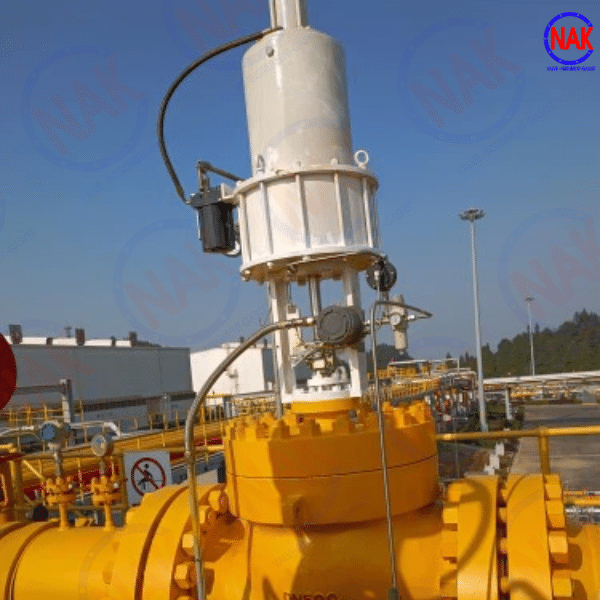

Ưu Điểm Và Nhược Điểm Của Van Điều Khiển Tuyến Tính

Ưu điểm

• Điều khiển chính xác: Cho phép kiểm soát lưu lượng, áp suất và nhiệt độ với độ chính xác cao.
• Hoạt động ổn định: Khả năng phản hồi tốt và duy trì giá trị điều khiển ổn định.
• Dễ tích hợp hệ thống tự động hóa: Tương thích với PLC, DCS và SCADA.
• Phù hợp nhiều loại môi chất: Có thể sử dụng cho như hơi nóng, nước, khí nén, hóa chất và dầu tải nhiệt.

Nhược điểm

• Chi phí đầu tư cao: So với các loại van đóng mở thông thường.
• Cấu tạo phức tạp: Yêu cầu kỹ thuật lắp đặt và vận hành cao hơn.
• Cần bảo trì định kỳ: Để đảm bảo độ chính xác và tuổi thọ của thiết bị.
• Tổn thất áp suất lớn hơn van quay: Đặc biệt đối với van cầu điều khiển.

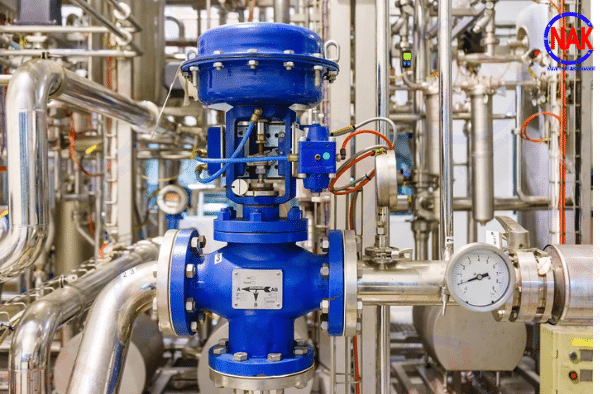

Ứng Dụng Của Van Điều Khiển Tuyến Tính

• Hệ thống hơi nóng: Điều chỉnh lưu lượng hơi và nhiệt độ trong các quy trình sản xuất.
• Hệ thống HVAC: Kiểm soát lưu lượng nước lạnh và nước nóng trong hệ thống điều hòa trung tâm.
• Nhà máy thực phẩm và đồ uống: Điều khiển nhiệt độ và lưu lượng trong các dây chuyền sản xuất.
• Nhà máy dược phẩm: Đảm bảo các điều kiện vận hành chính xác theo tiêu chuẩn GMP.
• Nhà máy hóa chất: Kiểm soát lưu lượng hóa chất và các phản ứng công nghệ.
• Nhà máy giấy: Điều chỉnh hơi nóng và nước trong quá trình sản xuất giấy.
• Hệ thống xử lý nước: Điều khiển lưu lượng nước và hóa chất xử lý.
• Dầu khí và năng lượng: Kiểm soát áp suất và lưu lượng trong các quy trình khai thác, vận chuyển và xử lý năng lượng.

Xem thêm: Van Điều Khiển Điện Là Gì?

Van điều khiển tuyến tính là giải pháp điều tiết lưu lượng chính xác, được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp. Việc lựa chọn đúng loại van phù hợp với môi chất và điều kiện vận hành sẽ giúp nâng cao hiệu suất, đảm bảo độ ổn định và kéo dài tuổi thọ hệ thống. Nhật An Khang mong rằng qua bài viết trên sẽ giúp bạn dễ dàng lựa chon thiết bị phù hợp cho hệ thống của mình.
