Van Giảm Áp Gián Tiếp Là Gì? Giải Pháp Cho Đường Ống Lớn
Th6
Van giảm áp gián tiếp là một loại van công nghiệp sử dụng van điều khiển để điều chỉnh độ mở của van và duy trì áp suất đầu ra cho các hệ thống nhà máy công nghiệp có lưu lượng lớn hoặc yêu cầu kiểm soát áp suất cao. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị này qua bài viết bên dưới.

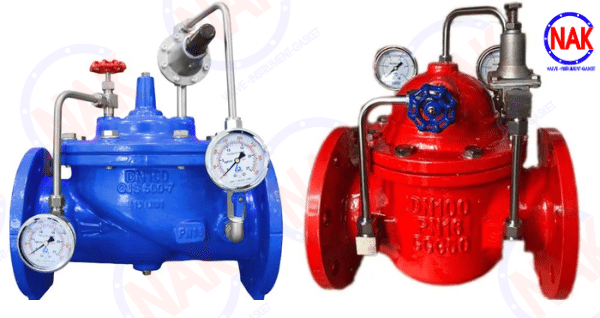

1. Van Giảm Áp Gián Tiếp Là Gì?
Van giảm áp gián tiếp (pilot-operated pressure reducing valve) là loại van giảm áp sử dụng van điều khiển để kiểm soát tác động lên màng van chính, từ đó điều chỉnh độ mở của van và duy trì áp suất đầu ra.
Vai trò của van giảm áp gián tiếp:
- Duy trì áp suất đầu ra ổn định: Van giúp đảm bảo áp suất luôn nằm trong phạm vi cài đặt bất kể sự thay đổi của áp suất đầu vào hoặc lưu lượng sử dụng.
- Điều áp chính xác cho hệ thống công suất lớn: Đáp ứng tốt các hệ thống yêu cầu lưu lượng lớn và độ chính xác điều áp cao.
- Bảo vệ thiết bị và đường ống: Ngăn ngừa tình trạng quá áp gây hư hỏng thiết bị, đường ống và các thiết bị đo lường phía sau van.
Xem thêm: Van Giảm Áp Là Gì?

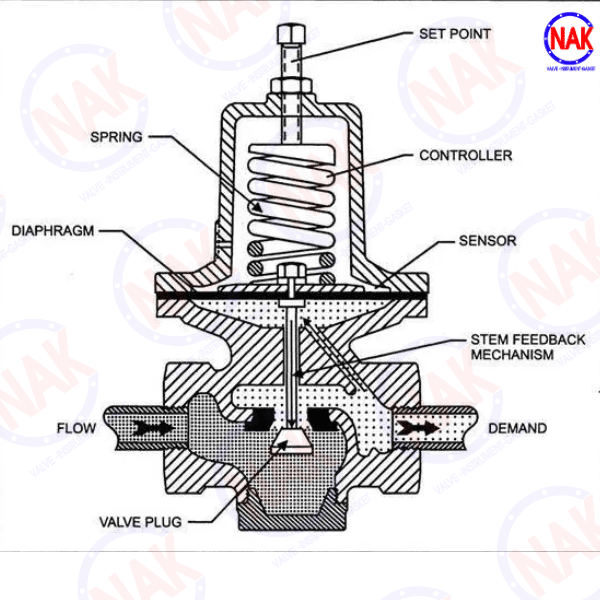

2. Cấu Tạo Của Van Giảm Áp Gián Tiếp
Van giảm áp gián tiếp có cấu tạo phức tạp hơn van giảm áp trực tiếp nhưng mang lại khả năng điều khiển áp suất chính xác hơn.
- Thân van chính: Là bộ phận trực tiếp điều tiết lưu lượng môi chất đi qua hệ thống.
- Van pilot: Có nhiệm vụ cảm nhận áp suất đầu ra và điều khiển hoạt động của van chính.
- Màng ngăn: Tiếp nhận tín hiệu áp suất và chuyển đổi thành lực tác động lên cơ cấu điều khiển.
- Lò xo điều chỉnh áp suất: Dùng để cài đặt áp suất đầu ra mong muốn.
- Đường ống tín hiệu: Truyền áp suất từ đầu ra của van đến van pilot.
- Buồng điều khiển áp suất: Là nơi tạo áp lực điều khiển đóng mở van chính.

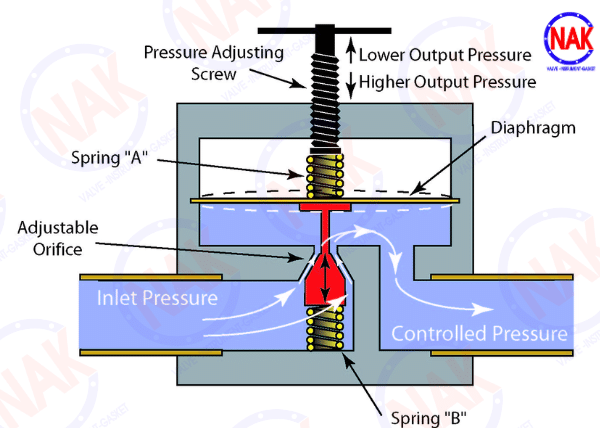

3. Nguyên Lý Hoạt Động Của Van Giảm Áp Gián Tiếp
Cơ chế hoạt động của van giảm áp gián tiếp được diễn ra như sau:
- Giai đoạn khởi động: Khi hệ thống bắt đầu vận hành, van pilot mở để cấp áp lực điều khiển cho buồng điều khiển của van chính.
- Pilot cảm nhận áp suất đầu ra: Áp suất đầu ra được dẫn qua đường tín hiệu đến van pilot.
- Điều khiển van chính: Pilot sẽ điều chỉnh áp lực trong buồng điều khiển để thay đổi độ mở của van chính.
- Duy trì áp suất đầu ra ổn định: Khi áp suất đầu ra thay đổi, pilot sẽ tự động điều chỉnh để đưa áp suất trở về giá trị cài đặt.
- Phản ứng khi lưu lượng thay đổi: Nhờ cơ chế pilot, van có thể phản ứng nhanh với sự thay đổi lưu lượng mà vẫn duy trì áp suất ổn định
4. Các Loại Van Giảm Áp Gián Tiếp Phổ Biến
| Loại | Đặc điểm cơ cấu | Ưu tiên dùng cho |
|---|---|---|
| Cho Hơi Nóng | Màng Pilot và piston chịu nhiệt siêu bền | Trạm giảm áp hơi chính, nhà máy dệt nhuộm, giấy |
| Cho Khí Nén | Pilot phản hồi tức thì khi áp suất sụt nhỏ | Khí nén trung tâm, nhà máy tự động hóa nhiều robot |
| Cho Nước | Van màng thủy lực cỡ lớn, đóng mở từ tốn | Cấp nước công nghiệp DN50 trở lên, PCCC tòa nhà |

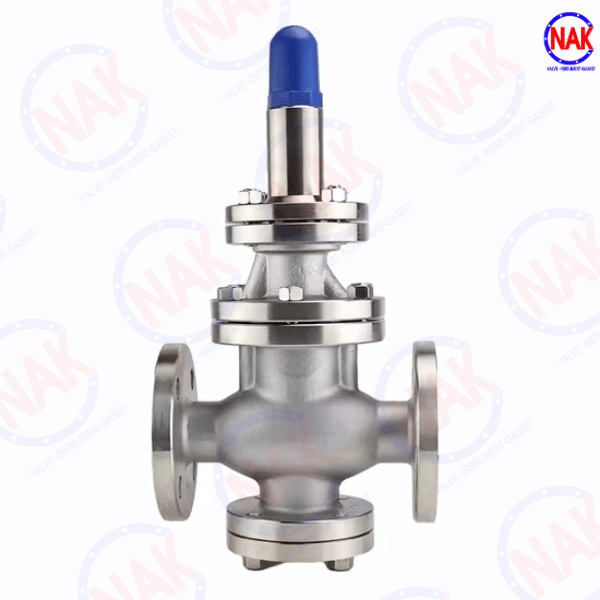

4.1 Van Giảm Áp Gián Tiếp Cho Hơi Nóng
Đối với trục hơi chính của nhà máy, dòng van này là giải pháp duy nhất duy trì được áp suất ổn định trước các cú sốc sụt tải đột ngột từ giàn sấy hay lò hấp.
Đặc điểm nổi bật:
- Chịu nhiệt độ cao: Toàn bộ phần màng của van phụ (Pilot) và cụm piston của van chính được chế tạo bằng vật liệu siêu bền để làm việc liên tục.
- Điều áp hơi chính xác: Khống chế dòng hơi lưu lượng lớn cực kỳ mượt mà, triệt tiêu hoàn toàn hiện tượng sụt áp (Droop) khi nhà máy xả tải ồ ạt.
Ứng dụng thực tế:
- Lắp đặt tại đầu ra của các hệ thống nồi hơi công nghiệp công suất lớn.
- Trái tim của các trạm giảm áp hơi tổng hạ áp từ ống chính xuống ống nhánh.
- Cấp hơi đầu nguồn ổn định cho toàn bộ hệ thống gia nhiệt của nhà máy dệt nhuộm, nhà máy giấy.

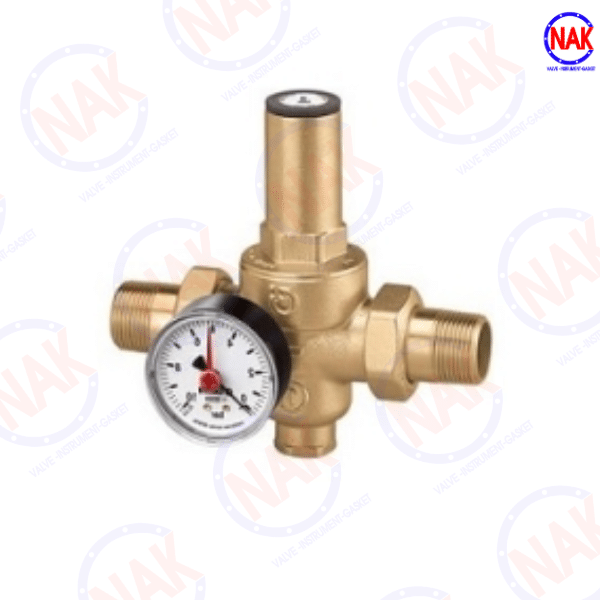

4.2 Van Giảm Áp Gián Tiếp Cho Khí Nén
Được ứng dụng tại các hệ thống khí nén trung tâm. Nơi đòi hỏi dòng khí lưu chất lớn cung cấp cho hàng trăm thiết bị đầu cuối cùng lúc.
Đặc điểm nổi bật:
- Điều áp ổn định: Giữ áp lực đường ống tổng đứng yên tại mức cài đặt, bảo vệ các thiết bị chấp hành không bị sốc áp.
- Đáp ứng nhanh: Cụm Pilot phản hồi và mở rộng van chính chỉ trong tích tắc ngay khi có sự sụt giảm áp suất nhỏ ở đầu ra.
Ứng dụng thực tế:
- Khống chế áp suất đầu nguồn cho các nhà máy sản xuất tự động sử dụng hàng loạt robot và xylanh khí nén.
- Điều tiết áp lực tại lối ra của hệ thống khí nén trung tâm hoặc các bình tích khí khổng lồ.

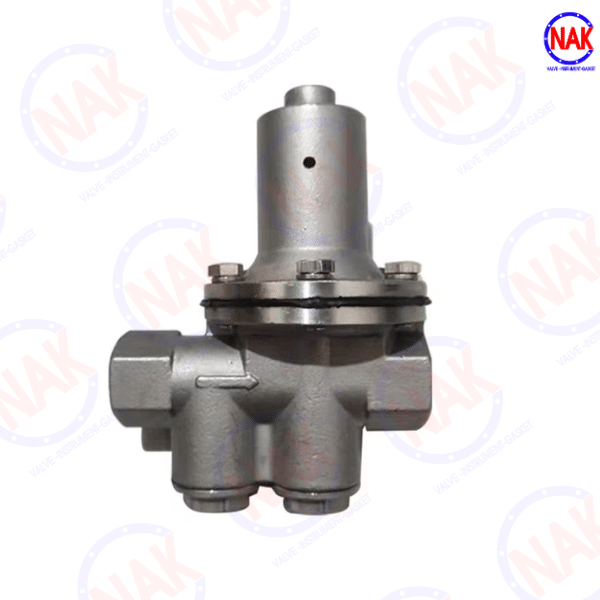

4.3 Van Giảm Áp Gián Tiếp Cho Nước
Thường sử dụng kết cấu van màng thủy lực cỡ lớn, tận dụng chính áp lực nước để vận hành.
Đặc điểm nổi bật:
- Điều áp lưu lượng lớn: Khả năng vận chuyển và tiết lưu hàng nghìn mét khối nước mỗi giờ trên các đường ống size lớn từ DN50 trở lên.
- Giảm dao động áp suất: Cơ chế đóng mở bằng màng thủy lực diễn ra từ tốn, giúp hấp thụ và giảm dao động áp suất, triệt tiêu búa nước phá hủy đường ống.
Ứng dụng thực tế:
- Trục chính của hệ thống cấp nước công nghiệp, khu chế xuất, nhà máy nước sạch.
- Lắp đặt ngay sau các trạm bơm tăng áp quy mô lớn hoặc hệ thống PCCC của tòa nhà, nhà xưởng.

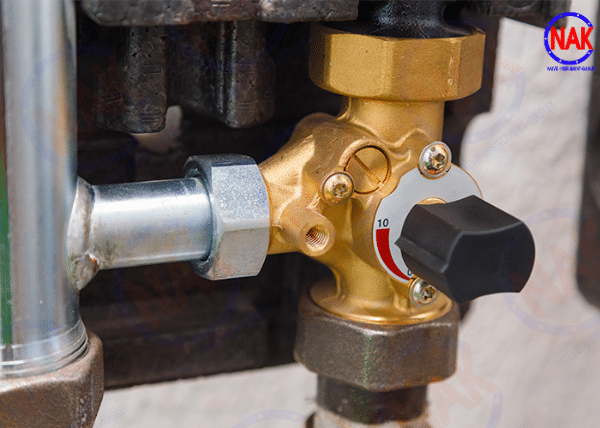

5. Ưu Điểm Và Nhược Điểm Của Van Giảm Áp Gián Tiếp
Ưu điểm
- Điều áp chính xác: Giúp duy trì áp suất đầu ra ổn định trong mọi điều kiện vận hành.
- Áp suất đầu ra ổn định: Ít bị ảnh hưởng bởi sự thay đổi áp suất đầu vào.
- Xử lý lưu lượng lớn: Thích hợp cho các hệ thống công suất cao.
- Giảm dao động áp suất: Tăng độ ổn định của toàn bộ hệ thống.
- Tuổi thọ cao: Giảm tải cho các bộ phận điều khiển chính.
Nhược điểm
- Cấu tạo phức tạp hơn: Nhiều bộ phận hơn so với van giảm áp trực tiếp.
- Chi phí đầu tư cao hơn: Giá thành thiết bị và chi phí lắp đặt lớn hơn.
- Yêu cầu lắp đặt đúng kỹ thuật: Cần tuân thủ đúng hướng dẫn của nhà sản xuất.
- Bảo trì nhiều bộ phận hơn: Pilot và đường tín hiệu cần được kiểm tra định kỳ.

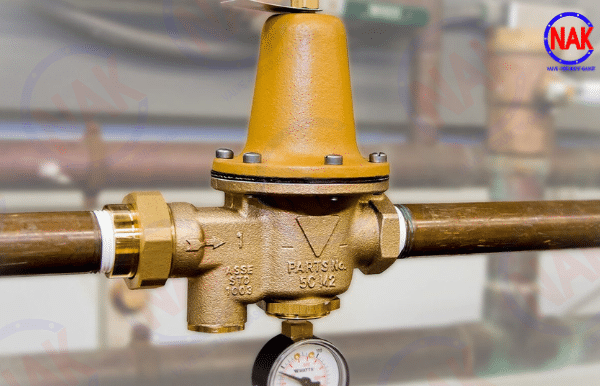

6. Ứng Dụng Của Van Giảm Áp Gián Tiếp
- Hệ thống hơi công nghiệp công suất lớn: Điều áp hơi ổn định cho dây chuyền sản xuất.
- Nhà máy thực phẩm: Kiểm soát áp suất hơi cho hệ thống thanh trùng và gia nhiệt.
- Nhà máy dược phẩm: Duy trì áp suất chính xác cho các quy trình sản xuất đạt tiêu chuẩn GMP.
- Nhà máy hóa chất: Điều áp cho các hệ thống phản ứng và trao đổi nhiệt.
- Hệ thống HVAC: Ổn định áp suất nước nóng và nước lạnh.
- Bộ trao đổi nhiệt: Đảm bảo hiệu suất truyền nhiệt tối ưu.
- Trạm giảm áp hơi: Giảm áp suất từ đường hơi chính xuống áp suất sử dụng.
- Hệ thống năng lượng: Kiểm soát áp suất trong các nhà máy nhiệt điện và năng lượng.
Xem thêm: Van Giảm Áp Trực Tiếp Là Gì?
Câu Hỏi Thường Gặp Về Van Giảm Áp Gián Tiếp
Van giảm áp gián tiếp dùng thêm van pilot để điều khiển van chính, chính xác hơn khi tải thay đổi lớn nhưng cấu tạo phức tạp và chi phí cao hơn. Van giảm áp trực tiếp chỉ dựa vào cân bằng lực lò xo, đơn giản và rẻ hơn nhưng kém chính xác hơn với lưu lượng lớn.
Nhờ cơ chế pilot phản hồi nhanh, van giữ được áp suất ổn định ngay cả khi nhà máy xả tải đột ngột (như giàn sấy hoặc lò hấp hoạt động cùng lúc), triệt tiêu hiện tượng sụt áp (Droop) mà van trực tiếp không xử lý tốt bằng.
Có. Cơ chế đóng mở bằng màng thủy lực diễn ra từ tốn giúp hấp thụ và giảm dao động áp suất, triệt tiêu hiện tượng búa nước có thể gây phá hủy đường ống, đặc biệt hiệu quả trên các đường ống lớn từ DN50 trở lên.
Cần kiểm tra định kỳ cả van pilot và đường ống tín hiệu, không chỉ van chính. Vì đây là 2 bộ phận bổ sung so với van trực tiếp, dễ bị bỏ sót nếu chỉ kiểm tra theo thói quen bảo trì van thông thường.
Van giảm áp gián tiếp là giải pháp điều áp lý tưởng cho các hệ thống yêu cầu độ chính xác cao và lưu lượng lớn. Việc lựa chọn đúng loại van sẽ giúp duy trì áp suất ổn định, bảo vệ thiết bị và nâng cao hiệu quả vận hành của toàn bộ hệ thống. Nhật An Khang tin tưởng rằng qua bài viết trên bạn sẽ dễ dàng chọn được thiết bị phù hợp với hệ thống của mình.
