Van Giảm Áp Trực Tiếp Là Gì? Thiết Bị Cân Bằng Lực Cơ Học
Th6
Trong các hệ thống hơi nóng, khí nén và cấp nước công nghiệp, việc kiểm soát áp suất là yếu tố quan trọng. Điều này giúp đảm bảo an toàn và ổn định vận hạnh. Để kiểm soát áp suất mốt cách dễ dàng nhất thì van giảm áp trực tiếp luôn là sự lựa chọn được các kỹ sư ưu tiên hàng đầu. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị này qua bài viết dưới đây.

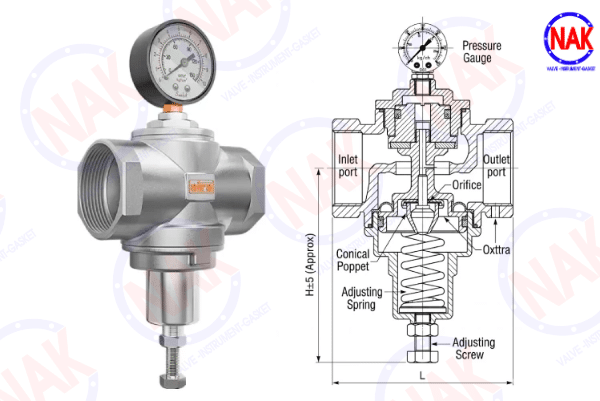

Van Giảm Áp Trực Tiếp Là Gì?
Van giảm áp trực tiếp (direct acting pressure reducing valve) à một dòng van công nghiệp cơ học, hoạt động hoàn toàn tự động. Nhiệm vụ duy nhất của nó là hạ áp suất cao từ nguồn cấp ở đầu vào xuống một mức áp suất thấp hơn. Và ổn định hơn ở đầu ra để cấp cho các thiết bị tiêu thụ. Nhờ thiết kế đơn giản, van giảm áp trực tiếp thường được sử dụng trong các hệ thống có lưu lượng vừa và nhỏ.
Vai trò của van giảm áp trực tiếp là:
- Giảm áp suất xuống mức mong muốn: Van giúp hạ áp suất từ nguồn cấp xuống áp suất phù hợp với yêu cầu vận hành của hệ thống.
- Bảo vệ thiết bị phía sau van: Ngăn ngừa tình trạng quá áp gây hư hỏng đường ống, thiết bị trao đổi nhiệt hoặc các thiết bị đo lường.
- Ổn định áp suất hệ thống: Duy trì áp suất đầu ra ổn định ngay cả khi áp suất đầu vào thay đổi trong phạm vi cho phép.
Xem thêm: Van Giảm Áp Là Gì?
Cấu Tạo Chi Tiết Của Van Giảm Áp Trực Tiếp
Mặc dù có nhiều kiểu thiết kế khác nhau, hầu hết các dòng van giảm áp trực tiếp đều bao gồm các bộ phận chính sau:
- Thân van: Là bộ phận chịu áp lực và chứa toàn bộ cơ cấu điều áp. Vật liệu cấu tạo phổ biến là đồng, gang, thếp hoặc inox tùy thuộc vào môi trường ứng dụng.
- Địa van và seat: Đây là bộ phận trực tiếp điều tiết lưu lượng môi chất đi qua van.
- Màng ngăn: Tiếp nhận áp suất đầu ra và truyền lực đến cơ cấu điều khiển van.
- Lò xò điều chỉnh áp suát: Lò xo tạo lực đối kháng với áp suất đầu ra để duy trì trạng thái cân bằng.
- Núm hoặc vít điều chỉnh áp suất: Cho phép người vận hành cài đặt giá trị áp suất mong muốn.
- Nắp van: Bảo vệ các bộ phận điều chỉnh bên trong khỏi bụi bẩn và tác động từ môi trường.

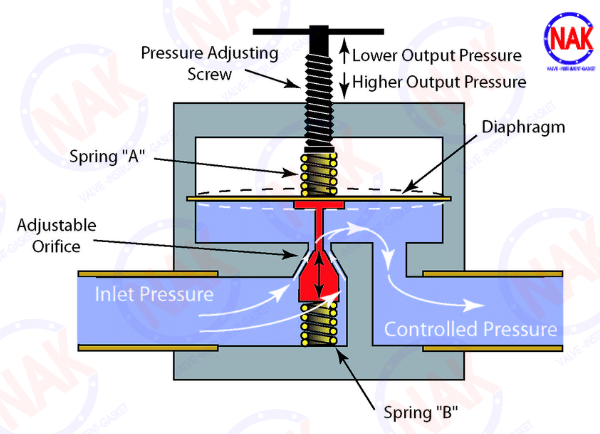

Nguyên Lý Hoạt Động Của Van Giảm Áp Trực Tiếp
Van giảm áp trực tiếp hoạt động dựa trên sự cân bằng lực giữa lò xo và áp suất đầu ra. Quá trình diễn ra như sau:
- Trạng thái cân bằng áp suất: Khi áp suất đầu ra đạt đúng giá trị cài đặt thì lực lò xo và áp suất đầu ra cân bằng nhau. Đồng thời van cũng duy trì vị trí mở phù hợp để ổn định áp suất.
- Khi áp suất đầu ra giảm: Khi nhu cầu sử dụng tăng dẫn đến áp suất đầu ra giảm thì lực lò xo sẽ thắng áp suất đầu ra. Đồng thời van mở lớn hơn và lưu lượng chất sẽ tăng lên. Sau đó áp suất đầu ra sẽ phục hồi.
- Khi áp suất đầu ra tăng: Lúc này áp suất đầu ra vượt mức cái đặt dẫn đến lực tác động lên màng ngăn tăng. Van sẽ tự động đóng lại và lưu lượng giảm xuống. Khi đó áp suất đầu ra trở về mức mong muốn.
Các Loại Van Giảm Áp Trực Tiếp Phổ Biến

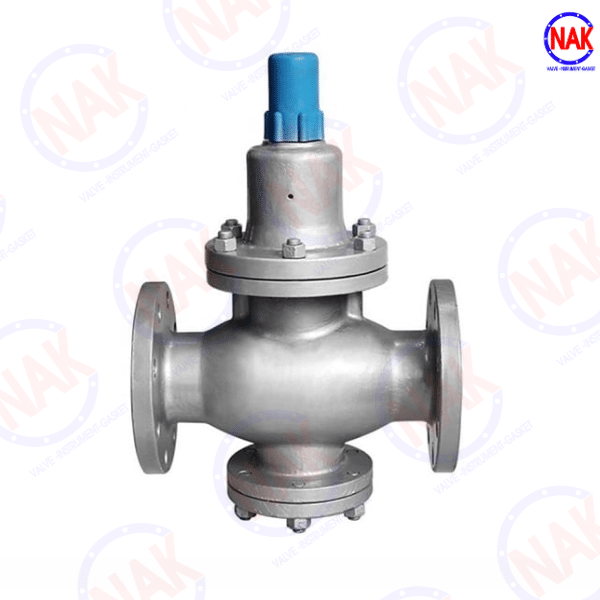

Van Giảm Áp Trực Tiếp Cho Hơi Nóng
Hơi nóng bão hòa là môi chất cực kỳ khắc nghiệt với nhiệt độ cao và vận tốc dòng chảy lớn. Do đó, dòng van giảm áp trực tiếp dành riêng cho hệ thống hơi luôn có yêu cầu khắt khe về mặt kỹ thuật cơ khí.
Đặc điểm nổi bật:
- Chịu nhiệt độ cao: Toàn bộ gioăng phớt, màng van đều được làm bằng vật liệu chịu nhiệt đặc biệt (như Teflon PTFE hoặc màng Inox) để không bị biến dạng.
- Điều áp chuyên dụng: Thích hợp cho cả hệ thống hơi bão hòa và hơi quá nhiệt, kiểm soát tốt hiện tượng giãn nở và sụt áp đột ngột của dòng hơi.
Ứng dụng thực tế:
- Giảm áp từ đường ống chính của nồi hơi xuống các nhánh áp lực thấp.
- Ổn định áp suất hơi đầu vào cho các bộ trao đổi nhiệt.
- Cấp hơi an toàn cho các hệ thống gia nhiệt công nghiệp như tủ sấy, nồi hấp tiệt trùng, giàn lô sấy ngành giấy, dệt nhuộm.

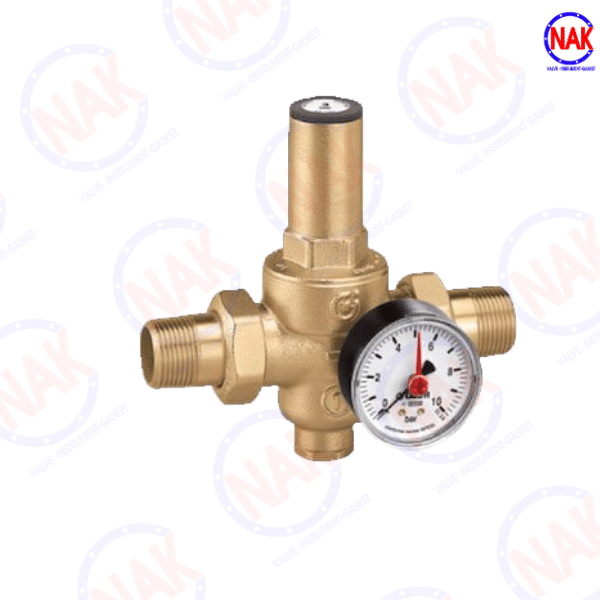

Van Giảm Áp Trực Tiếp Cho Nước
Khác với hơi nóng, nước là môi chất không đàn hồi nên áp lực thủy tĩnh tác động lên thành ống và cánh van rất lớn, dễ gây ra hiện tượng búa nước.
Đặc điểm nổi bật:
- Cấu tạo đơn giản, tối giản: Thường sử dụng cơ chế piston hoặc màng cao su dày để triệt tiêu xung lực của dòng nước một cách êm ái.
- Giá thành hợp lý: Do không yêu cầu vật liệu chịu nhiệt độ quá cao, dòng van này có chi phí đầu tư rất tiết kiệm, dễ dàng lắp đặt số lượng lớn trên hệ thống.
Ứng dụng thực tế:
- Các nhánh trục phụ trong hệ thống cấp nước khu dân cư, khu công nghiệp.
- Điều tiết áp lực nước cho từng tầng trong các tòa nhà cao tầng, chung cư, khách sạn nhằm tránh vỡ đường ống tầng đáy.
- Cấp nước mát an toàn cho dây chuyền sản xuất tại các nhà máy sản xuất.

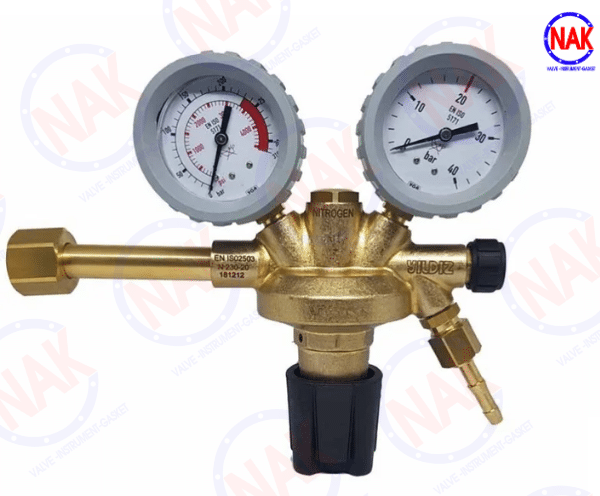

Van Giảm Áp Trực Tiếp Cho Khí Nén
Hệ thống khí nén đòi hỏi sự đáp ứng tức thì từ các thiết bị chấp hành (như xylanh, cánh tay robot). Vì vậy van giảm áp khí nén phải có độ nhạy cơ học cực cao.
Đặc điểm nổi bật:
- Điều áp ổn định: Giữ áp suất đầu ra không bị dao động ngay cả khi lưu lượng khí tiêu thụ thay đổi liên tục theo chu kỳ đóng, ngắt của thiết bị.
- Phản hồi nhanh: Cơ chế lò xo phản hồi gần như lập tức, xả áp dư thừa hoặc bù áp thiếu hụt chỉ trong tích tắc.
Ứng dụng thực tế:
- Ổn định áp lực đầu ra trong hệ thống khí nén công nghiệp toàn nhà máy.
- Lắp ngay tại cửa ra của máy nén khí hoặc các bình tích áp.
- Bảo vệ các thiết bị tự động hóa, xylanh khí nén, van điện từ và các dụng cụ cầm tay dùng khí.

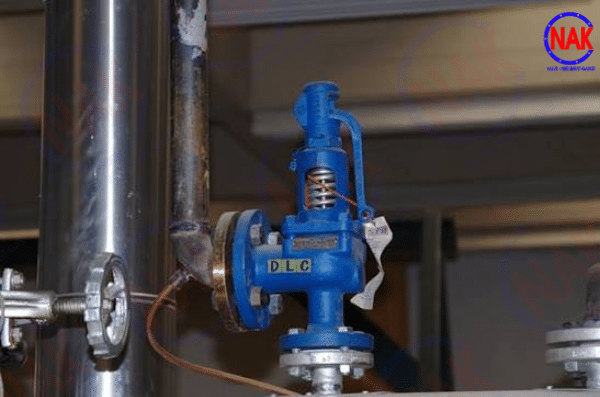

Ưu Điểm Và Nhược Điểm Của Van Giảm Áp Trực Tiếp
Ưu điểm
- Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt.
- Chi phí đầu tư thấp: Giá thành thấp hơn nhiều so với van giảm áp pilot.
- Dễ vận hành: Không yêu cầu hệ thống điều khiển phức tạp.
- Không cần nguồn năng lượng phụ trợ: Hoạt động hoàn toàn bằng áp suất của hệ thống.
- Bảo trì đơn giản: Việc vệ sinh và thay thế linh kiện tương đối dễ dàng.
Nhược điểm
- Độ chính xác thấp hơn van giảm áp gián tiếp: Khả năng duy trì áp suất kém hơn khi lưu lượng biến động lớn.
- Khả năng điều khiển áp suất hạn chế: Không phù hợp với các hệ thống yêu cầu độ chính xác cao.
- Dễ bị ảnh hưởng khi lưu lượng thay đổi lớn: Áp suất đầu ra có thể dao động theo tải sử dụng.
- Không phù hợp với hệ thống công suất lớn: Thường chỉ phù hợp với các ứng dụng vừa và nhỏ.

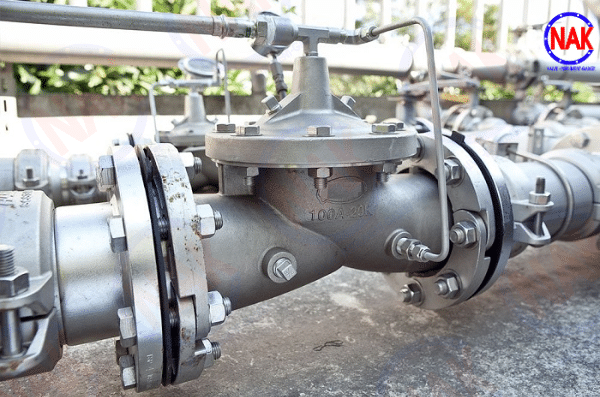

Ứng Dụng Của Van Giảm Áp Trực Tiếp
- Hệ thống hơi công nghiệp: Giảm và ổn định áp suất hơi trước khi cấp đến thiết bị sử dụng.
- Hệ thống khí nén: Duy trì áp suất khí nén phù hợp cho máy móc và thiết bị tự động hóa.
- Hệ thống cấp nước: Giảm áp suất nước, bảo vệ đường ống và thiết bị khỏi quá áp.
- Nồi hơi: Điều chỉnh áp suất hơi đầu ra theo yêu cầu của hệ thống.
- Bộ trao đổi nhiệt: Cung cấp áp suất ổn định để tối ưu hiệu suất truyền nhiệt.
- Nhà máy thực phẩm: Kiểm soát áp suất hơi trong các quá trình hấp, nấu và thanh trùng.
- Nhà máy dược phẩm: Điều áp cho hệ thống hơi sạch và thiết bị tiệt trùng.
- Hệ thống HVAC: Ổn định áp suất nước hoặc hơi trong hệ thống điều hòa và sưởi ấm trung tâm.
Van giảm áp trực tiếp là giải pháp điều áp đơn giản, hiệu quả và tiết kiệm chi phí cho nhiều hệ thống công nghiệp. Việc lựa chọn đúng van theo áp suất, lưu lượng và môi chất sẽ giúp hệ thống vận hành ổn định, an toàn và nâng cao tuổi thọ thiết bị. Nhật An Khang mong rằng qua bài viết trên bạn sẽ dễ dàng lựa chọn thiết bị phù hợp với hệ thống của mình.
