Bẫy Hơi Cơ Học Là Gì? Giải Pháp Tối Ưu Hệ Thống Hơi Nóng

Trong hệ thống hơi nóng công nghiệp, nước ngưng là nguyên nhân gây giảm hiệu suất truyền nhiệt, thất thoát năng lượng và tạo ra hiện tượng búa nước nguy hiểm. Để giải quyết vấn đề này, bẫy hơi cơ học được xem là lựa chọn hàng đầu nhờ khả năng vận hành ổn định và năng suất xả lớn. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về loại bẫy hơi này qua bài viết dưới đây nhé.

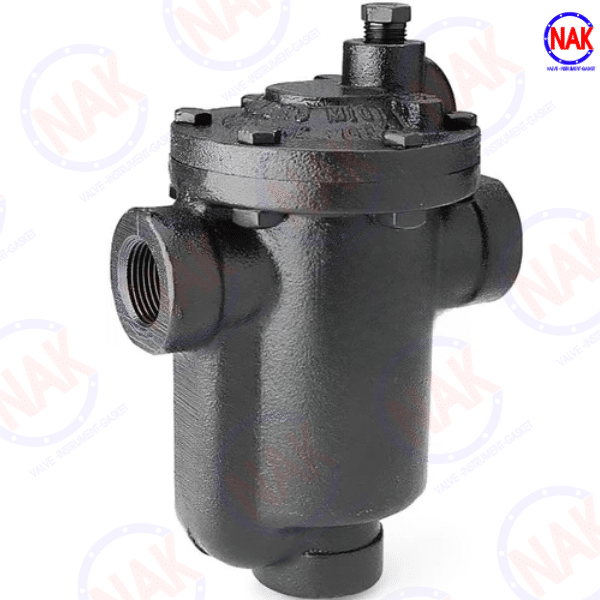

Bẫy Hơi Cơ Học Là Gì?

Bẫy hơi cơ học (Mechanical Steam Trap) là loại bẫy hơi dùng để tự động tách và xả nước ngưng ra khỏi hệ thống hơi dựa trên sự khác biệt về tỷ trọng giữa hơi nước và nước ngưng. Bẫy cơ học phản ứng trực tiếp với mức chất lỏng bên trong thân bẫy.

Thiết bị này cho phép:

• Nước ngưng thoát ra ngoài
• Giữ lại hơi nóng trong hệ thống
• Duy trì hiệu suất truyền nhiệt tối ưu

Cấu Tạo Bẫy Hơi Cơ Học

Mặc dù có nhiều dòng khác nhau, nhưng nhìn chung một chiếc bẫy hơi cơ học bao gồm các bộ phận chính sau:

• Thân bẫy (Body): Thường làm bằng gang dẻo, thép hoặc inox, chịu được áp suất và nhiệt độ cao.
• Bộ phận nổi (Float/Bucket): Có thể là một quả bóng phao nổi hoặc một chiếc gầu đặt ngược.
• Cơ cấu đòn bẩy (Leverage): Kết nối bộ phận nổi với van xả.
• Van và ghế van (Valve, Seat): Điểm đóng, mở dòng nước ngưng và kiểm soát lượng nước xả ra ngoài
• Bộ xả khí (Air Vent): Thường tích hợp trong bẫy phao để thoát các khí không ngưng ra ngoài.

Nguyên Lý Hoạt Động Của Bẫy Hơi Cơ Học

Bẫy hơi cơ học hoạt động dựa trên sự chênh lệch tỷ trọng giữa hơi và nước ngưng.

Khi nước ngưng xuất hiện:

• Bộ phận cơ học thay đổi vị trí
• Van xả mở ra để thoát nước ngưng

Khi hơi nóng đi vào:

• Bộ phận cơ học trở về trạng thái ban đầu
• Van đóng lại để tránh thất thoát hơi

Các Loại Bẫy Hơi Cơ Học Phổ Biến

Trong thực tế vận hành, bẫy hơi cơ học được chia thành hai dòng chính với những đặc tính kỹ thuật riêng biệt. Việc hiểu rõ 2 loại này sẽ tranh được các sự cố về thủy kích hoặc thất thoát nhiệt.

Bẫy Hơi Dạng Phao (Ball Float Steam Trap)

Đây là loại bẫy hơi phổ biến nhất trong các ứng dụng trao đổi nhiệt nhờ khả năng vận hành nhạy bén.

• Cơ chế xả: Xả nước ngưng liên tục. Khi nước ngưng tụ vào thân bẫy, quả phao inox sẽ nổi lên ngay lập tức, mở van xả theo tỉ lệ thuận với lượng nước vào.
• Điểm mạnh: Xả nước ngưng ngay tại nhiệt độ hơi (không có độ trễ nhiệt).
  • Năng suất xả lớn, đáp ứng tốt các thiết bị có công suất thay đổi đột ngột.
  • Tích hợp bộ xả khí nhiệt tĩnh giúp hệ thống khởi động nhanh, không bị kẹt khí.
• Hạn chế: Quả phao rỗng khá nhạy cảm, dễ bị móp hoặc hư hỏng nếu hệ thống xảy ra hiện tượng va đập thủy lực mạnh.

HELS HTR 12 giải pháp vận hành liên tục, tối ưu hiệu suất nhiệt và ngăn thất thoát hơi tuyệt đối.

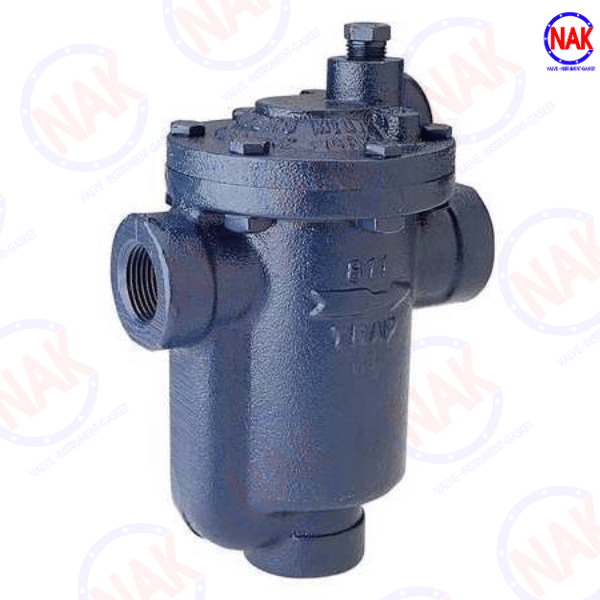

Bẫy Hơi Gầu Đảo (Inverted Bucket Steam Trap)

Đúng như tên gọi, loại bẫy này sử dụng một chiếc cốc (gầu) đặt ngược, là lựa chọn số 1 cho các môi trường làm việc khắc nghiệt.

• Cơ chế xả: Xả nước ngưng theo chu kỳ.
  • Khi hơi nước đi vào, nó chiếm chỗ trong cốc làm cốc nổi lên để đóng van.
  • Khi nước ngưng đầy, hơi trong cốc ngưng tụ hoặc thoát qua lỗ thông nhỏ phía trên, làm cốc nặng hơn và chìm xuống, kéo van mở ra để xả nước.
• Điểm mạnh: Cực kỳ bền bỉ: Là loại bẫy cơ học chịu được va đập thủy lực (water hammer) tốt nhất.
  • Khả năng tự làm sạch: Dòng chảy mạnh khi xả giúp đẩy các cặn bẩn nhỏ ra ngoài, ít bị tắc nghẽn.
  • Chịu được áp suất cao và môi trường rung lắc.
• Hạn chế: Cần một lượng nước mồi (water seal) để hoạt động. Nếu nước mồi bị mất (do hơi quá khô hoặc áp suất thay đổi quá nhanh), bẫy sẽ bị thổi thẳng gây thất thoát hơi.

BVALVE BV500 tiêu chuẩn Tây Ban Nha giúp xả nước ngưng áp suất cao cực kỳ êm ái và chính xác.

Bảng So Sánh Nhanh

• Bẫy phao: Ưu tiên cho dàn sấy, bộ trao đổi nhiệt, nơi cần nhiệt độ ổn định tuyệt đối.
• Bẫy gầu đảo: Ưu tiên cho đường ống chính, các vị trí có áp suất cao và rung chấn mạnh.

Ứng Dụng Của Bẫy Hơi Cơ Học

Bẫy hơi cơ học được sử dụng rộng rãi trong nhiều ngành công nghiệp.

• Hệ thống nồi hơi: Giúp loại bỏ nước ngưng trong đường ống hơi và thiết bị trao đổi nhiệt.
• Nhà máy thực phẩm: Đảm bảo hơi sạch và ổn định trong quy trình sản xuất.
• Nhà máy dệt nhuộm: Ổn định nhiệt độ trong hệ thống sấy và gia nhiệt.
• Nhà máy hóa chất: Duy trì hiệu suất truyền nhiệt và giảm nguy cơ búa nước.
• Hệ thống HVAC: Được sử dụng trong hệ thống sưởi và điều hòa trung tâm.
• Bộ trao đổi nhiệt: Giúp duy trì bề mặt truyền nhiệt khô ráo, tối ưu công suất.
• Nồi hơi và đường ống chính: Tách nước ngưng trên đường dẫn hơi để bảo vệ các thiết bị phía sau.
• Thiết bị sấy, dàn sấy: Cần lượng nhiệt ổn định và xả nước ngưng lưu lượng lớn.

Cách Lựa Chọn Bẫy Hơi Cơ Học Phù Hợp

Để chọn được bẫy hơi tối ưu cho hệ thống của bạn, hãy tuân thủ các tiêu chí sau:

• Lưu lượng nước ngưng (Condensate Load): Tính toán lượng nước ngưng tối đa sinh ra (kg/h). Nên chọn bẫy có năng suất xả lớn hơn 1.5 – 2 lần lưu lượng thực tế để đảm bảo an toàn.
• Áp suất chênh lệch (Differential Pressure): Là hiệu số áp suất đầu vào và đầu ra của bẫy. Thông số này quyết định kích thước lỗ xả (Orifice) bên trong bẫy.
• Áp suất và nhiệt độ thiết kế: Đảm bảo vật liệu thân bẫy (Gang, Thép, Inox) phù hợp với thông số vận hành của lò hơi.
• Vị trí lắp đặt: Nếu hệ thống có nguy cơ va đập thủy lực cao, hãy ưu tiên bẫy gầu đảo. Nếu cần xả nước liên tục cho quy trình sấy, hãy chọn bẫy phao.

Xem thêm: Bẫy Hơi Nhiệt Tĩnh

Bẫy hơi cơ học là giải pháp hiệu quả giúp loại bỏ nước ngưng và duy trì hiệu suất ổn định cho hệ thống hơi công nghiệp. Việc lựa chọn đúng loại bẫy hơi phù hợp sẽ giúp tiết kiệm năng lượng, tăng tuổi thọ thiết bị và hạn chế tối đa các sự cố vận hành. Nhật An Khang mong rằng qua bài viết này bạn có thể dễ dàng lựa chọn thiết bị phù hợp với hệ thống.
