Bẫy Hơi Nhiệt Tĩnh: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn

Trong các hệ thống hơi nóng công nghiệp, việc lựa chọn loại bẫy hơi phù hợp không chỉ giúp bảo vệ đường ống mà còn trực tiếp cắt giảm chi phí vận hành. Một trong những thiết bị được sử dụng phổ biến hiện nay chính là bẫy hơi nhiệt tĩnh.Đây là dòng bẫy hơi hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi và nước ngưng. Hãy cùng Nhật An Khang tìm hiểu rõ hơn loại bẫy hơi này qua bài viết bên dưới nhé.

Bẫy Hơi Nhiệt Tĩnh Là Gì?

Bẫy hơi nhiệt tĩnh (Thermostatic Steam Trap) là loại bẫy hơi dùng để tự động xả nước ngưng ra khỏi hệ thống hơi dựa trên sự chênh lệch nhiệt độ giữa hơi nóng và nước ngưng. Dòng nhiệt tĩnh chỉ mở khi nhiệt độ môi chất giảm xuống một mức xác định.

Những lợi ích của bẫy hơi nhiệt tĩnh mang lại:

• Loại bỏ nước ngưng: Giải phóng nước ngưng tụ để tránh hiện tượng thủy kích.
• Giữ hơi nóng: Ngăn chặn hơi thất thoát, đảm bảo toàn bộ nhiệt năng được giữ lại phục vụ sản xuất.
• Tiết kiệm năng lượng: Giảm thiểu lượng hơi tiêu thụ dư thừa, tối ưu hóa chi phí đốt lò.

Cậu Tạo Bẫy Hơi Nhiệt Tĩnh

Bẫy hơi nhiệt tĩnh có cấu tạo tương đối đơn giản nhưng yêu cầu độ chính xác cao.

• Thân bẫy: Đây là bộ phận chịu áp lực chính của thiết bị. Được là từ các vật liệu như gang, thép hoặc thép không gỉ tùy vào môi trường làm việc.
• Bộ phận cảm biến nhiệt (Element): Đây là bộ phận quan trọng nhất quyết định nguyên lý hoạt động của bẫy hơi nhiệt tĩnh. Thường là một hộp xếp (bellows) hoặc viên nang (capsule) chứa dung dịch dễ bay hơi.
• Van và seat: Bộ phận trực tiếp đóng/ngắt dòng chảy và điều khiển lưu lượng nước ngưng.
• Bộ lọc tích hợp: Các dòng hiện đại đều tích hợp lưới lọc inox giúp chống cặn bẩn, bảo vệ các chi tiết nội vi và tăng tuổi thọ thiết bị.

Nguyên Lý Hoạt Động Của Bẫy Hơi Nhiệt Tĩnh

Cơ chế hoạt động của bẫy hơi nhiệt tĩnh dựa trên sự thay đổi nhiệt độ của môi chất. Bẫy hơi sẽ có 2 trạng thái:

• Khi nhiệt độ thấp: Khi hệ thống khởi động hoặc nước ngưng tích tụ làm nguội bẫy, bộ phận cảm biến co lại, nhấc van khỏi ghế van (seat) để xả nước và khí ra ngoài.
• Khi nhiệt độ đạt mức hơi bão hòa: Hơi nóng đi vào làm bộ phận cảm biến giãn nở, đẩy van đóng chặt lại.

Để phân biệt hơi và nước ngân phải dựa trên sự chênh lệch nhiệt độ. Vì nước ngưng tụ luôn có xu hướng nguội đi nhanh hơn hơi bão hòa, bẫy sẽ nhận diện sự sụt giảm nhiệt độ này để kích hoạt xả.

Bẫy hơi hoạt động hoàn toàn tự động theo nhiệt độ môi chất mà không cần nguồn điện hay điều khiển bên ngoài.

Các Loại Bẫy Hơi Nhiệt Tĩnh Phổ Biến

Bẫy Hơi Nhiệt Tĩnh Bellows

• Cấu tạo: Bộ phận trung tâm là một ống xếp bằng kim loại (Bellows) có độ đàn hồi cao, bên trong chứa dung dịch nhạy nhiệt (thường là cồn hoặc hỗn hợp chất lỏng dễ bay hơi).
• Nguyên lý: Khi nước ngưng nguội đi vào bẫy, dung dịch trong ống xếp co lại, kéo van mở ra để xả nước. Khi hơi nóng tràn vào, dung dịch lập tức hóa hơi tạo áp suất bên trong ống xếp, làm nó giãn nở ra và đẩy đĩa van đóng chặt lại.
• Ưu điểm: Phản ứng cực kỳ nhanh nhạy với sự thay đổi nhiệt độ, khả năng xả không khí và khí không ngưng rất lớn trong giai đoạn khởi động.
• Ứng dụng: Thường được lắp tại điểm cao nhất của đường ống hoặc cuối phân đoạn để làm van xả khí tự động (Air Vent) cho hệ thống hơi.

Bẫy Hơi Nhiệt Tĩnh Lưỡng Kim

• Cấu tạo: Bộ phận cảm biến bao gồm nhiều cặp lá kim loại (đĩa lưỡng kim) xếp chồng lên nhau. Hai lá kim loại này có hệ số giãn nở nhiệt hoàn toàn khác nhau.
• Nguyên lý: Hoạt động dựa trên sự uốn cong cơ học. Khi gặp nhiệt độ cao của hơi nước, lá kim loại có hệ số giãn nở lớn hơn sẽ cong lại, tạo lực kéo đĩa van đóng vào ghế van. Khi nước ngưng tụ tích lũy và giảm nhiệt độ, các lá kim loại thẳng trở lại, giải phóng van để xả nước.
• Ưu điểm: Cực kỳ bền bỉ. Đây là loại bẫy hơi nhiệt tĩnh duy nhất chịu được hiện tượng va đập thủy lực (water hammer) mạnh và không bị hư hỏng bởi hiện tượng đóng băng. Chịu được áp suất và nhiệt độ rất cao.
• Ứng dụng: Lắp đặt trên các đường ống dẫn hơi quá nhiệt (Superheated steam) công nghiệp hoặc đường ống chính áp suất cao.

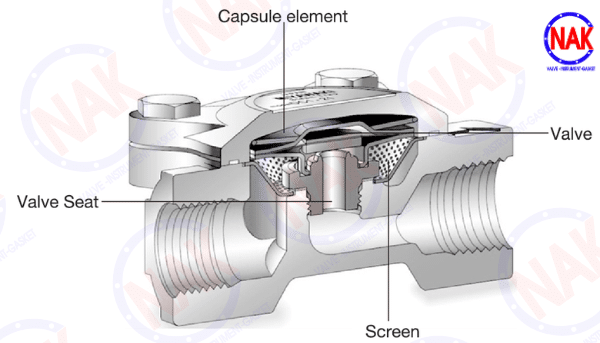

Bẫy Hơi CapSule

• Cấu tạo: Sử dụng một viên nang nhỏ (Capsule/Element) được hàn kín, bên trong chứa hỗn hợp chất lỏng có điểm sôi thấp hơn điểm sôi của nước.
• Nguyên lý: Tương tự như dòng Bellows nhưng thiết kế tối giản hơn. Khi nhiệt độ đạt gần đến mức bão hòa của hơi, chất lỏng bên trong viên nang bay hơi tạo áp suất nội tại, làm phồng viên nang lên và ép đĩa van đóng lại.
• Ưu điểm: Thiết kế siêu nhỏ gọn, dễ dàng tháo rời để vệ sinh hoặc thay thế viên nang mà không cần tháo toàn bộ thân bẫy ra khỏi đường ống. Vận hành chính xác và tự động điều chỉnh theo áp suất hệ thống (Balanced Pressure).
• Ứng dụng: Phù hợp cho các thiết bị phòng thí nghiệm, nồi hấp tiệt trùng (Autoclave) trong ngành dược phẩm hoặc các trạm gia nhiệt nhỏ trong ngành thực phẩm.

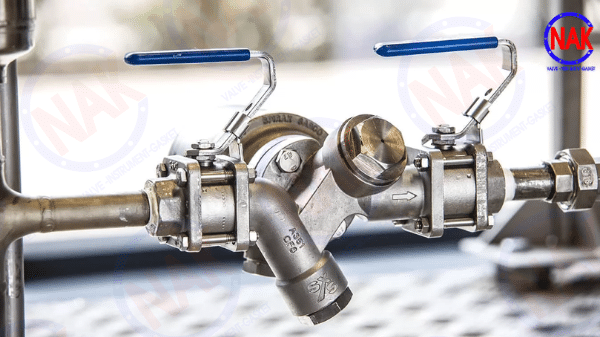

Ưu Điểm Và Nhược Điểm Của Bẫy Hơi Nhiệt Tĩnh

Ưu điểm

• Tiết kiệm hơi tốt: Khả năng đóng kín tuyệt vời khi gặp hơi.
• Kích thước nhỏ gọn: Dễ dàng lắp đặt trong không gian hẹp.
• Chịu áp suất cao: Đặc biệt là dòng lưỡng kim.
• Ít thất thoát năng lượng: Nhờ khả năng xả khí không ngưng hiệu quả.

Nhược điểm

• Xả nước ngưng chậm hơn bẫy hơi cơ học (do cần thời gian chờ nước nguội).
• Dễ bị ảnh hưởng bởi cặn bẩn nếu không có bộ lọc tốt.
• Không phù hợp với tải thay đổi liên tục và yêu cầu xả ngay lập tức.

Ứng Dụng Của Bẫy Hơi Nhiệt Tĩnh

• Đường ống tracing steam: Giữ nhiệt cho các đường ống dẫn dầu, hóa chất.
• Hệ thống gia nhiệt: Các bộ trao đổi nhiệt yêu cầu hiệu suất cao.
• Thiết bị trao đổi nhiệt nhỏ: Nồi nấu, bình tiệt trùng.
• Hệ thống hơi áp suất cao: Nơi các loại bẫy khác khó đáp ứng.
• Ngành thực phẩm và dược phẩm: Đảm bảo vệ sinh và chính xác.

Xem thêm: Bẫy Hơi Cơ Học Là Gì?

Cách Lựa Chọn Bẫy Hơi Nhiệt Tĩnh Phù Hợp

• Áp suất làm việc: Chọn bẫy có áp suất tối đa (PMA) lớn hơn áp suất hệ thống.
• Nhiệt độ vận hành: Đặc biệt chú ý nếu sử dụng hơi quá nhiệt.
• Lưu lượng nước ngưng: Tính toán kg/h để chọn size orifice phù hợp.
• Kiểu kết nối: Tùy chọn nối ren (tiết kiệm) hoặc mặt bích (chắc chắn, dễ tháo lắp).
• Vật liệu: Ưu tiên inox cho thực phẩm, gang/thép cho công nghiệp nặng.

Bẫy hơi nhiệt tĩnh là giải pháp hiệu quả cho nhiều hệ thống hơi công nghiệp nhờ khả năng tiết kiệm năng lượng và vận hành ổn định. Việc lựa chọn đúng loại bẫy hơi phù hợp sẽ giúp tăng hiệu suất truyền nhiệt, giảm thất thoát hơi và tối ưu chi phí vận hành lâu dài. Nhật An Khang mong rằng qua bài viết trên sẽ giúp bạn chọn được loại thiệt bị phù hợp với hệ thống
