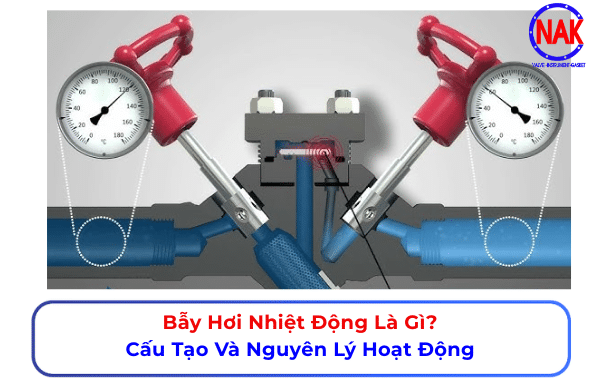

Bẫy Hơi Nhiệt Động Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Trong hệ thống hơi công nghiệp, nước ngưng là nguyên nhân gây giảm hiệu suất truyền nhiệt, thất thoát năng lượng và tạo ra hiện tượng búa nước nguy hiểm. Để xử lý vấn đề này , bẫy hơi nhiệt động được sử dụng rộng rãi nhờ thiết kế nhỏ gọn, khả năng chịu áp suất cao và hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt. Vậy bẫy hơi nhiệt động là gì và hoạt động như thế nào? Hãy Nhật An Khang cùng tìm hiểu chi tiết trong bài viết dưới đây.

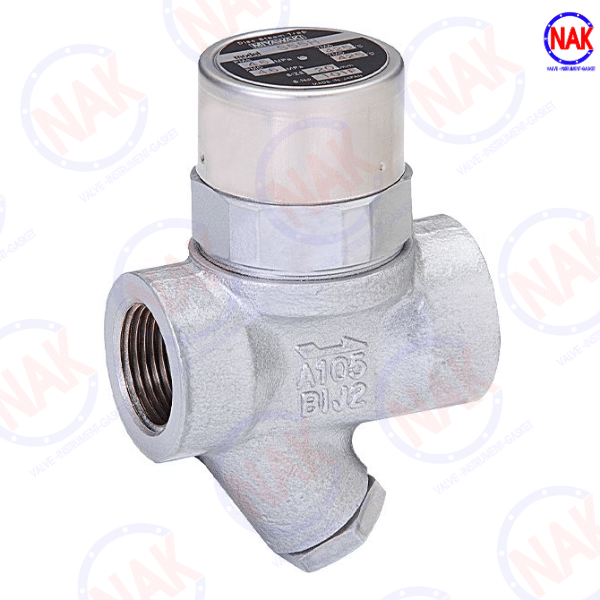

Bẫy Hơi Nhiệt Động Là Gì?

Khái Niệm Bẫy Hơi Nhiệt Động

Bẫy hơi nhiệt động (Thermodynamic Steam Trap) là loại bẫy hơi dùng để tự động xả nước ngưng ra khỏi hệ thống hơi. Thiết bị tận dụng sự chênh lệch về vận tốc và áp suất giữa nước ngưng tụ (di chuyển chậm) và hơi nước bão hòa (di chuyển với vận tốc cực cao) để tự động đóng mở cửa xả.

Vai Trò Của Bẫy Hơi Nhiệt Động

• Tách lọc nước ngưng tụ: Loại bỏ hoàn toàn nước ngưng trên đường ống, ngăn ngừa tình trạng giảm nhiệt và bảo vệ hệ thống khỏi hiện tượng búa nước.
• Ngăn chặn thất thoát hơi: Khóa chặt dòng hơi bão hòa lại trong hệ thống để phục vụ cho các quy trình sản xuất, tránh lãng phí năng lượng lò hơi.
• Tự xả khí không ngưng: Hỗ trợ đẩy một lượng không khí ban đầu ra ngoài trong giai đoạn hệ thống mới khởi động.

Xem thêm: Bẫy Hơi Nhiệt Tĩnh

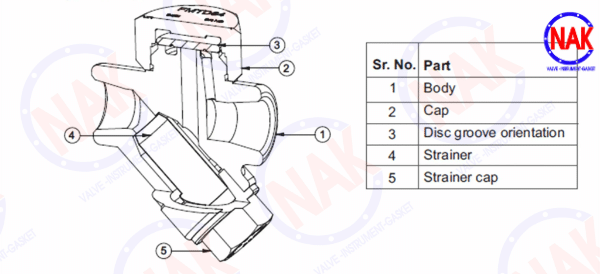

Cấu Tạo Của Bẫy Hơi Nhiệt Động

Bẫy hơi nhiệt động sở hữu thiết kế tinh gọn và tối giản nhất trong các dòng bẫy hơi hiện nay, bao gồm 3 bộ phận cốt lõi:

• Thân bẫy hơi: Thường được đúc nguyên khối từ các vật liệu chịu lực tốt như thép hoặc thép không gỉ. Thân bẫy có khả năng chịu được áp suất rất cao và chống chịu tốt trước các va đập cơ học bên ngoài.
• Đĩa van (Disc): Là một miếng kim loại phẳng, mỏng có hình dáng giống như một đồng tiền xu. Đây là bộ phận chuyển động duy nhất bên trong bẫy, đóng vai trò như một chiếc van một chiều chặn hoặc mở dòng chảy.
• Seat và buồng áp suất
  • Seat (Ghế van): Nơi đĩa van áp chặt vào để đóng kín bẫy. Seat được thiết kế với các rãnh đồng tâm để dẫn hướng nước ngưng và hơi.
  • Buồng áp suất (Pressure Chamber): Là khoảng không gian nằm phía trên đĩa van, được giới hạn bởi nắp bẫy. Buồng này đóng vai trò tích tụ áp suất hơi để ép đĩa van đi xuống.

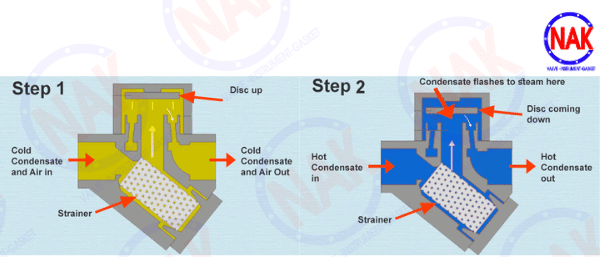

Nguyên Lý Hoạt Động Của Bẫy Hơi Nhiệt Động

Hoạt động của bẫy hơi nhiệt động dựa trực tiếp vào định luật Bernoulli (vận tốc dòng chảy càng cao thì áp suất tĩnh càng thấp) thông qua chu trình khép kín:

• Quá trình xả nước ngưng: Khi hệ thống mới vận hành hoặc lượng nước ngưng tụ tích lũy nhiều, dòng nước ngưng di chuyển vào bẫy với vận tốc khá chậm. Áp suất tĩnh của nước ngưng lúc này dễ dàng đẩy đĩa van nâng lên phía trên, mở toang cửa xả để nước ngưng thoát ra ngoài.
• Quá trình đóng van khi có hơi nóng: Ngay sau khi nước ngưng cạn, hơi nước bão hòa bắt đầu tràn qua bẫy. Do thể tích lớn, hơi nước di chuyển với vận tốc cực kỳ cao qua khoảng hẹp dưới đĩa van. Vận tốc cao này tạo ra một vùng áp suất thấp ngay phía dưới đĩa van. Lực ép từ áp suất cao ở buồng trên phối hợp với lực hút ở phía dưới sẽ dập mạnh đĩa van xuống ghế van, đóng hoàn toàn cửa xả và giữ kín hơi nóng.
• Chu trình đóng mở liên tục: Lượng hơi bị nhốt ở buồng phía trên nắp bẫy sẽ giải nhiệt ra môi trường xung quanh và ngưng tụ lại thành nước, khiến áp suất tại buồng trên bị sụt giảm. Khi áp suất nước ngưng mới ở phía dưới tích đủ lớn để thắng lực ép còn lại, đĩa van lại bị đẩy lên, bắt đầu một chu trình xả mới.

Phân Loại Bẫy Hơi Nhiệt Động Chi Tiết

Trong ngành kỹ thuật hơi, dòng bẫy hơi nhiệt động được chia thành hai nhánh có kết cấu và đặc tính vận hành riêng biệt:

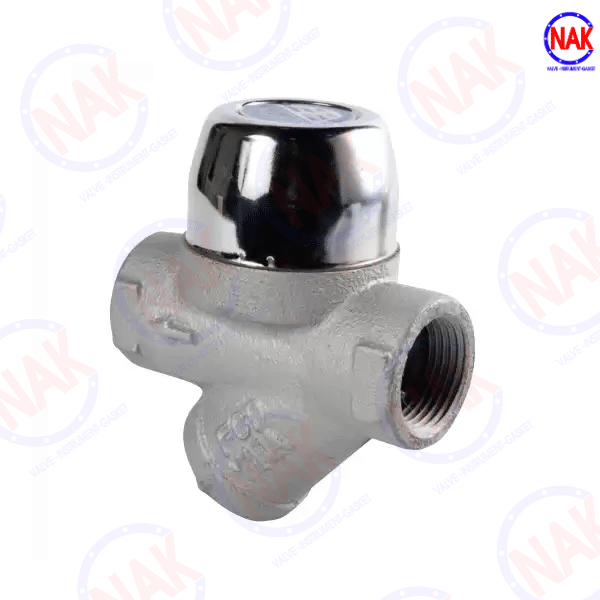

Bẫy Hơi Đồng Tiền (Disc Steam Trap)

Đây là dòng bẫy hơi nhiệt động phổ biến nhất trên thị trường hiện nay, chiếm đến 90% các ứng dụng thực tế nhờ kết cấu tối giản.

• Cấu tạo: Thiết kế siêu tinh gọn chỉ gồm thân van, nắp van và một đĩa van phẳng bằng inox (hình dáng như đồng tiền xu) di chuyển tự do hoàn toàn bên trong buồng áp suất.
• Nguyên lý hoạt động: Hoạt động theo chu kỳ “Đóng – Mở” dứt khoát. Nước ngưng lạnh đi vào đẩy đĩa van lên để xả. Khi hơi nóng tràn vào với vận tốc cực cao, nó tạo ra vùng áp suất thấp phía dưới và len lỏi tạo áp suất cao phía trên nắp, ép chặt đĩa van xuống ghế van để cô lập hơi.
• Ưu điểm: Độ bền cơ học vô địch, chịu được va đập thủy lực và nhiệt độ quá nhiệt.
  • Dễ dàng tháo nắp để vệ sinh, mài lại đĩa van hoặc thay thế linh kiện ngay trên đường ống mà không cần cắt gỡ thân van.
  • Giá thành rẻ, chi phí đầu tư ban đầu thấp.
• Ứng dụng: Chuyên dùng cho các đường ống dẫn hơi trục chính (Main Lines), các hệ thống sưởi đường ống dẫn dầu hoặc hóa chất (Tracing Lines), hoặc các thiết bị ngoài trời.

YNV DST-4F  là bẫy hơi đồng tiền nổi bật với thiết kế nhỏ gọn, chịu áp suất cao và hoạt động ổn định trong các hệ thống hơi công nghiệp.

Bẫy Hơi Xung Lực (Impulse Steam Trap)

Dòng bẫy này được phát triển như một giải pháp thay thế cho bẫy đồng tiền trong các ứng dụng đòi hỏi dòng xả mịn hơn, ít gây chấn động cho đường ống.

• Cấu tạo: Cấu trúc phức tạp hơn nhiều so với bẫy đồng tiền. Bộ phận chuyển động là một piston có một lỗ thông nhỏ (orifice) ở chính giữa, di chuyển tịnh tiến bên trong một xi-lanh có dạng côn.
• Nguyên lý hoạt động: Vận hành dựa trên sự thay đổi áp suất khi dòng môi chất đi qua lỗ thông nhỏ của piston.
  • Khi nước ngưng mát đi vào, nó đi qua lỗ thông và tạo ra sự sụt giảm áp suất, đẩy piston lên để xả nước.
  • Khi nước ngưng nóng hoặc hơi nóng tràn vào, một lượng hơi tự biến đổi nhanh (flash steam) sẽ hình thành trong không gian xi-lanh phía trên piston, tạo ra lực áp suất lớn ép piston đi xuống để đóng van.
• Ưu điểm: Khả năng xả nước ngưng và khí không ngưng diễn ra liên tục, mượt mà hơn (không đóng ngắt đột ngột như bẫy đồng tiền), hạn chế tiếng ồn và hiện tượng rung giật đường ống thu hồi.
• Ứng dụng: Thường dùng trong một số hệ thống có lưu lượng nước ngưng thay đổi nhưng yêu cầu xả mịn, ít gây chấn động dòng chảy. Tuy nhiên do cấu tạo nhiều chi tiết và dễ bị kẹt, dòng này hiện nay ít được ưa chuộng hơn bẫy đồng tiền.

BVALVE BV66 được đánh giá cao nhờ khả năng xả nước ngưng hiệu quả, độ kín tốt và độ bền vượt trội trong môi trường hơi nóng áp lực cao.

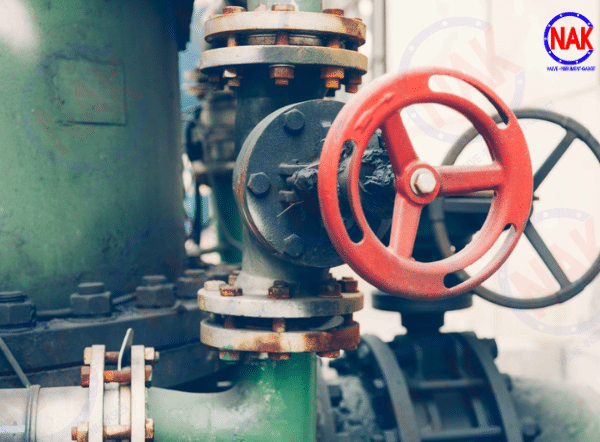

Ưu Điểm Và Nhược Điểm Bẫy Hơi Nhiệt Động

Ưu điểm

• Nhỏ gọn và nhẹ: Dễ dàng lắp đặt ở những không gian chật hẹp mà không cần bệ đỡ cồng kềnh.
• Chịu áp suất cao tốt: Có thể vận hành ổn định ở các dải áp lực lớn lên tới hàng chục bar.
• Chống búa nước tốt: Kết cấu đĩa kim loại rắn giúp bẫy không bị móp méo hay hư hỏng khi gặp hiện tượng va đập thủy lực mạnh.
• Giá thành thấp: Chi phí đầu tư ban đầu rẻ hơn rất nhiều so với bẫy hơi dạng phao hay bẫy gầu đảo.

Nhược điểm

• Dễ bị ảnh hưởng bởi áp suất ngược: Nếu áp suất tại đường ống thu hồi nước ngưng vượt quá 50% – 80% áp suất đầu vào, đĩa van sẽ không thể đóng lại, dẫn đến tình trạng xì thẳng.
• Hoạt động theo chu kỳ: Việc đóng mở liên tục có thể tạo ra tiếng động nhỏ và gây mài mòn cơ học bề mặt đĩa sau thời gian dài.
• Độ nhạy với tải thấp: Không phù hợp cho các thiết bị trao đổi nhiệt lớn cần giải nhiệt ngay lập tức vì bẫy chỉ mở khi có độ chênh lệch áp suất và vận tốc đủ lớn.

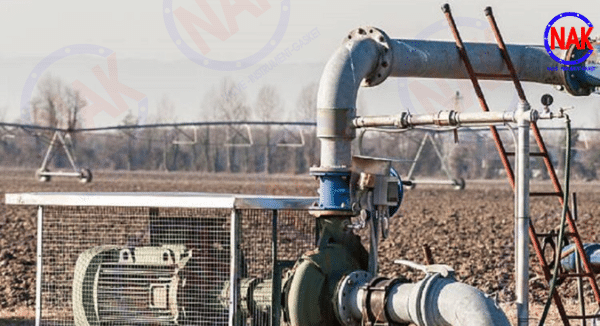

Ứng Dụng Của Bẫy Hơi Nhiệt Động

• Đường ống phân phối chính (Main Steam Lines): Lắp đặt dọc theo các trục ống chính để bẫy nước ngưng sinh ra trên đường truyền tải hơi từ lò hơi đến các xưởng.
• Hệ thống ngoài trời: Thích hợp cho các trạm hơi lộ thiên vì bẫy không giữ nước bên trong khi ngừng chạy, loại bỏ nguy cơ đóng băng gây nứt vỡ thân van vào mùa lạnh.
• Đường ống tracing steam: Sử dụng để xả nước ngưng cho các đường ống gia nhiệt bọc ngoài ống dẫn hóa chất, dầu thô, thực phẩm.
• Hơi áp suất cao: Các trạm hơi quá nhiệt, hơi áp lực cao trong nhà máy nhiệt điện, săm lốp, hóa chất.

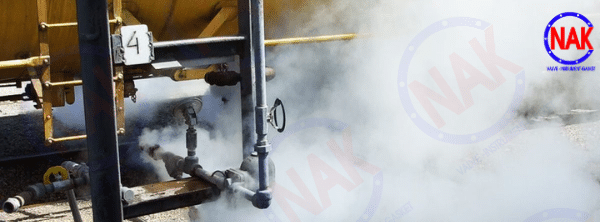

Cách Lựa Chọn Bẫy Hơi nhiệt Động

• Áp suất làm việc: Cần lưu ý cả áp suất tối đa và áp suất tối thiểu (bẫy đồng tiền thường cần áp suất tối thiểu khoảng 0.25 bar – 0.5 bar để có thể đóng van chính xác).
• Nhiệt độ vận hành: Chọn vật liệu thích hợp (thép hợp kim hoặc inox) nếu hệ thống dùng hơi quá nhiệt áp lực cao.
• Kiểu kết nối: Tùy chọn nối ren (cho các size nhỏ DN15 – DN25) hoặc mặt bích (tiêu chuẩn ANSI, JIS, DIN cho các hệ thống đường ống lớn).
• Vật liệu: Thân bằng gang dẻo cho hệ thống thông thường; thép đúc hoặc Inox 304/316 cho môi trường khắc nghiệt, có tính ăn mòn.

Xem thêm: Bẫy Hơi Cơ Học Là Gì?

Bẫy hơi nhiệt động là giải pháp tối ưu cho các hệ thống hơi áp suất cao nhờ thiết kế nhỏ gọn, độ bền cao và khả năng vận hành ổn định. Việc lựa chọn đúng loại bẫy hơi sẽ giúp tiết kiệm năng lượng, tăng hiệu suất truyền nhiệt và giảm chi phí vận hành hệ thống. Nhật An Khang mong rằng qua bài viết trên sẽ giúp bạn chọn được thiết bị phù hợp với hệ thống.
