Công Tắc Áp Suất Là Gì? Ứng Dụng Trong Hệ Thống Công Nghiệp

Trong các hệ thống công nghiệp hiện đại, công tắc áp suất là thiết bị quan trọng giúp giám sát và điều khiển áp suất tự động. Thiết bị này được sử dụng rộng rãi trong hệ thống máy bơm, khí nén, hơi nóng và thủy lực nhằm đảm bảo hệ thống vận hành ổn định và an toàn. Hãy cùng Nhật An Khang tìm hiểu rõ thiệt bị này qua bài viết dưới đây nhé.

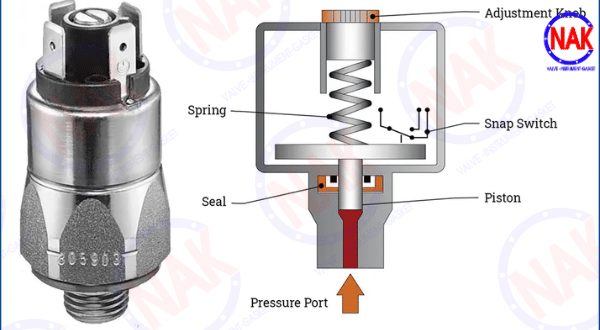

Công Tắc Áp Suất Là Gì?

Công tắc áp suất (pressure switch) là một thiết bị cơ điện có chức năng chuyển đổi các tín hiệu áp suất cơ học từ lưu chất thành tín hiệu đóng, ngắt của mạch điện. Khi áp suất trong hệ thống đạt đến một giá trị ngưỡng được cài đặt trước, công tắc sẽ tự động đảo trạng thái tiếp điểm điện để điều khiển các thiết bị ngoại vi.

Trong các hệ thống tự động hóa và bảo vệ an toàn, thiết bị này đóng vai trò then chốt:

• Bảo vệ hệ thống khỏi quá áp hoặc tụt áp: Tự động ngắt nguồn thiết bị khi áp suất tăng quá cao hoặc khi áp suất giảm quá thấp
• Điều khiển bơm và máy nén khí tự động: Duy trì áp suất trong bình tích khí hoặc đường ống luôn nằm trong dải an toàn bằng cách tự động bật hoặc tắt động cơ bơm hoặc máy nén.
• Tăng độ an toàn cho hệ thống: Hoạt động như một chốt chặn bảo vệ độc lập, giúp giảm thiểu tối đa các rủi ro hư hỏng cơ khí và tai nạn lao động do sự cố áp lực gây ra.

Xem thêm: Thiết Bị Đo Áp Suất

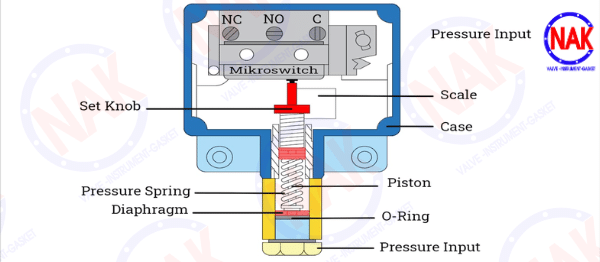

Cấu Tạo Của Công Tắc Áp Suất

Một bộ công tắc áp suất tiêu chuẩn công nghiệp được cấu thành từ các bộ phận cốt lõi sau:

• Thân công tác: Là lớp vỏ bọc bảo vệ toàn bộ cấu trúc cơ khí và tiếp điểm điện bên trong tránh khỏi bụi bẩn, nước và các va đập từ môi trường nhà máy. Được cấu tạo từ gang, nhôm hoặc inox tùy theo môi trường ứng dung.
• Màng cảm biến áp suất: Là bộ phận trực tiếp tiếp nhận lực ép từ áp suất lưu chất thường được làm từ thép hoặc đồng thau.
• Lò xo điều chỉnh áp suất: Là chi tiết tạo ra lực đối kháng trực tiếp với áp suất lưu chất. Người dùng có thể nén hoặc thả lỏng lò xo để thiết lập ngưỡng áp suất đóng hoặc ngắt.
• Bộ tiếp điểm điện: Là nơi chuyển tín hiệu cơ học thành tín hiệu điện.
• Cổng kết nối áp suất: Là phần chân ren dùng để vặn trực tiếp vào đường ống hoặc các bộ chia áp suất.

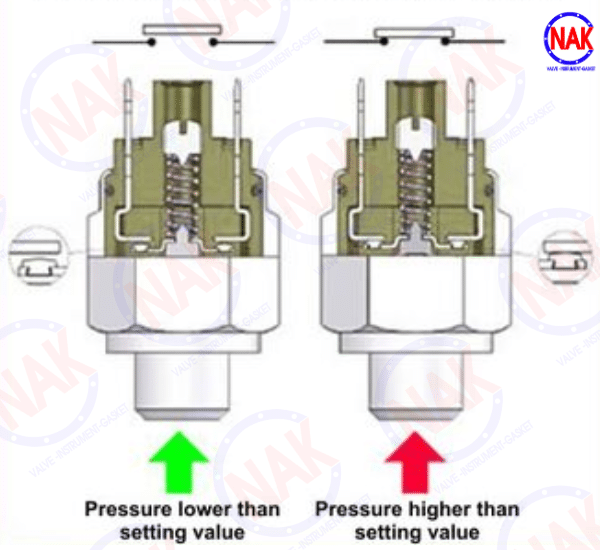

Nguyên Lý Hoạt Động Của Công Tắc Áp Suất

Quy trình vận hành và đóng ngắt của công tắc áp suất diễn ra qua 4 giai đoạn liên tục:

• Áp suất tác động lên màng cảm biến: Khi lưu chất đi vào buồng chứa bên dưới công tắc, lực ép của nó sẽ đẩy màng cảm biến hoặc piston dịch chuyển lên phía trên.
• Lò xo tạo lực phản hồi: Ở phía ngược lại, lò xo cài đặt luôn nén xuống để giữ màng cảm biến ở vị trí đứng yên ban đầu. Lực nén này chính là giá trị áp suất ngắt mà người vận hành mong muốn.
• Đóng tiếp điểm điện khi đạt áp suất cài đặt: Khi áp suất hệ thống tăng cao, lực đẩy từ màng cảm biến thắng được lực nén của lò xo. Trục truyền động sẽ dịch chuyển, tác động vào lẫy cơ học của khiến tiếp điểm điện đảo trạng thái lập tức ngắt nguồn bơm để bảo vệ quá áp.
• Reset khi áp suất thay đổi: Khi áp suất hệ thống tụt xuống thấp qua một khoảng chênh lệch áp suất an toàn. Lực lò xo sẽ thắng lực màng cảm biến, đẩy trục truyền động về vị trí ban đầu và reset lại trạng thái tiếp điểm điện để hệ thống tiếp tục chu kỳ chạy lại.

Các Loại Công Tắc Áp Suất Phổ Biến

Trong thực tế công nghiệp, công tắc áp suất được phân chia thành 3 dòng chính tùy thuộc vào công năng và kết cấu phần cứng:

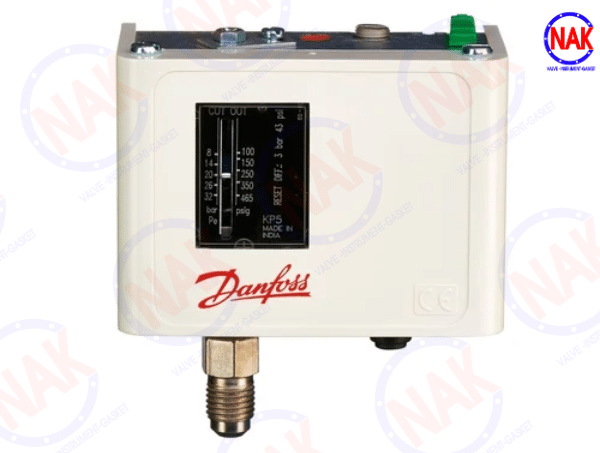

Công Tắc Áp Suất Đơn (Single Pressure Switch)

• Đặc điểm: Chỉ có duy nhất một cổng kết nối áp suất và một bộ buồng màng cảm biến. Thiết bị được chia thành hai nhánh nhỏ: loại chuyên bảo vệ áp suất thấp (low pressure) và loại chuyên bảo vệ áp suất cao (High Pressure).
• Ứng dụng: Lắp đặt trên bình tích khí nén, đường ống bơm nước gia dụng, đường cấp hơi của lò hơi.

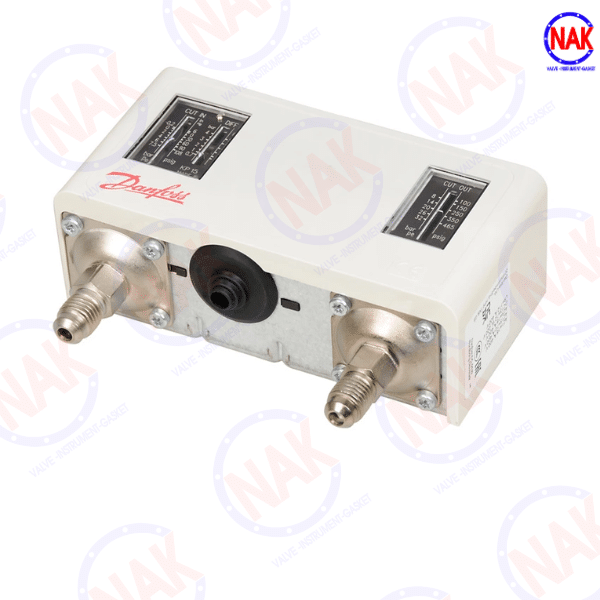

Công Tắc Áp Suất Kép (Dual Pressure Switch)

• Đặc điểm: Tích hợp cả hai cụm công tắc áp cao và áp thấp vào chung một lớp vỏ bảo vệ duy nhất. Thiết bị có hai cổng kết nối áp suất độc lập, cho phép cài đặt hai ngưỡng ngắt khác nhau cho cả hai đầu áp lực.
• Ứng dụng: Sử dụng rất phổ biến trong các hệ thống lạnh công nghiệp, máy nén lạnh Chiller, hệ thống điều hòa trung tâm để bảo vệ máy nén khỏi sự cố mất gas (áp thấp) hoặc quá tải gas (áp cao).

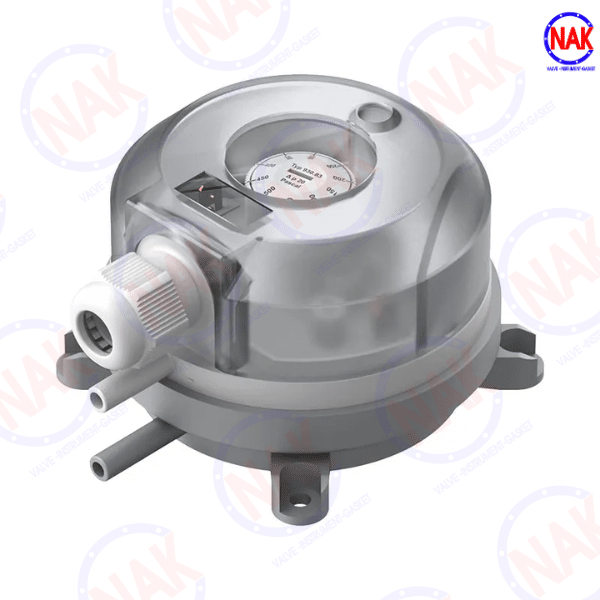

Công Tắc Chênh Áp (Differential Pressure Switch)

• Đặc điểm: Kết cấu gồm hai cổng kết nối áp suất (cổng cao áp H và cổng thấp áp L). Thiết bị sẽ đo lường sự chênh lệch áp lực giữa hai vị trí này thay vì đo so với áp suất khí quyển.
• Ứng dụng: Giám sát độ nghẹt của các bộ lọc khí phòng sạch (HVAC), đo gió trong đường ống thông gió tòa nhà, hoặc báo cặn bẩn trong các bộ lọc dầu thủy lực.

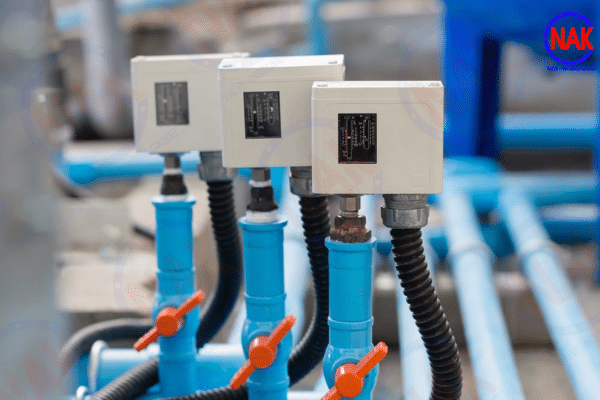

Ưu Điểm Và Nhược Điểm Của Công Tắc Áp Suất

Ưu điểm

• Tự động hóa hệ thống: Vận hành hoàn toàn tự động, ngắt điện kịp thời mà không cần sự can thiệp thủ công của con người.
• Bảo vệ thiết bị tối ưu: Giảm thiểu tối đa nguy cơ cháy bơm, nổ bình tích khí hoặc móp méo bồn chứa do quá áp.
• Dễ lắp đặt: Thiết bị có kết cấu chân ren tiêu chuẩn, đấu nối điện đơn giản thông qua các cầu đấu có ký hiệu rõ ràng.
• Hoạt động ổn định: Kết cấu thuần cơ học kết hợp microswitch giúp thiết bị hoạt động rất đáng tin cậy trong nhiều năm.
• Độ bền cao: Chịu được tần suất đóng ngắt liên tục trong môi trường công nghiệp khắc nghiệt mà không lo lỗi bo mạch.

Nhược điểm

• Sai số cao hơn cảm biến áp suất: Do là thiết bị cơ học, độ chính xác của công tắc áp suất không thể đạt mức tuyệt đối như cảm biến điện tử.
• Tiếp điểm có thể mòn theo thời gian: Sau hàng triệu lần đóng ngắt, các má vít tiếp điểm điện có thể bị đánh lửa, mòn rỗ dẫn đến hiện tượng chập chờn hoặc dính tiếp điểm.
• Cần cài đặt đúng áp suất: Nếu người vận hành tính toán sai khoảng vi sai (Differential), thiết bị sẽ rơi vào trạng thái đóng liên tục (nhấp nháy lệnh), dễ làm cháy động cơ bơm hoặc máy nén phía sau.

Xem thêm: Đồng Hồ Áp Suất Là Gì?

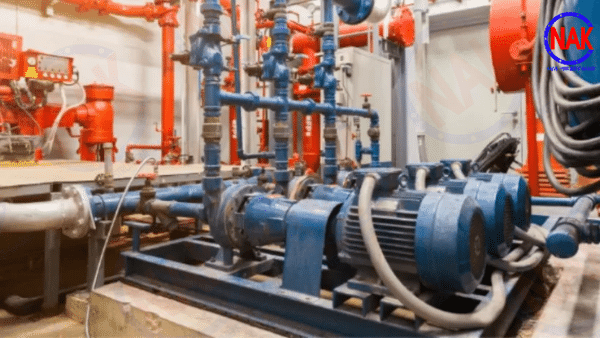

Ứng Dụng Của Công Tắc Áp Suất

Thiết bị xuất hiện ở hầu khắp các vị trí xung yếu trong các nhà máy và hạ tầng kỹ thuật:

• Hệ thống máy bơm: Tự động tắt bơm khi áp suất đường ống đạt ngưỡng (đầy nước) và bật lại khi áp suất giảm (thiếu nước).
• Hệ thống khí nén: Điều khiển chu kỳ nạp tải/vận hành của máy nén khí dựa trên áp suất của bình tích áp.
• Hệ thống hơi nóng (steam system): Đóng vai trò chốt chặn an toàn tối cao trên thân lò hơi, tự động ngắt đầu đốt (Burner) ngay lập tức nếu van giảm áp hoặc các hệ thống khác gặp sự cố làm áp suất lò tăng đột biến.
• HVAC và chiller: Bảo vệ máy nén lạnh, điều khiển quạt dàn nóng và giám sát lưu lượng gió trong các đường ống điều hòa trung tâm.
• Hệ thống PCCC: Lắp đặt trên cụm bơm bù áp và bơm chính của trạm PCCC, tự động kích hoạt bơm hoạt động khi có sự cố tụt áp trên đường ống cứu hỏa (khi đầu phun sprinkler bị vỡ).
• Thủy lực công nghiệp: Giám sát áp lực dầu của các hệ thống máy ép, máy dập thủy lực công suất lớn.
