Thiết Bị Đo Áp Suất Công Nghiệp: Tổng Quan Và Cách Chọn
Th4
Thiết bị đo áp suất công nghiệp gồm 3 nhóm chính: đồng hồ áp suất, cảm biến áp suất, và công tắc áp suất. Chọn sai dải đo hoặc bỏ qua yếu tố môi trường (nhiệt độ, hóa chất, rung động) là nguyên nhân phổ biến khiến thiết bị đo áp suất sai lệch chỉ số hoặc hỏng sớm trong khi đây là thiết bị giúp phát hiện sớm nguy cơ nổ lò hoặc vỡ đường ống. Hãy cùng Nhật An Khang tìm hiểu về vai trò cũng như cách chọn đúng qua bài viết bên dưới.

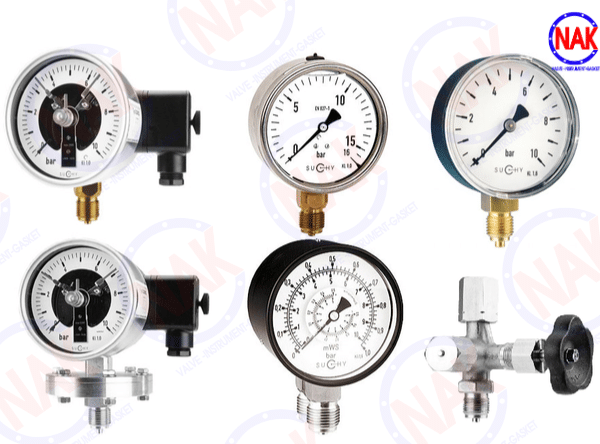

1. Thiết Bị Đo Áp Suất Là Gì?
Khái Niệm Áp Suất Trong Công Nghiệp
Áp suất là lực tác động vuông góc lên một đơn vị diện tích. Trong môi trường công nghiệp, áp suất xuất hiện trong hầu hết các hệ thống như lò hơi, khí nén, cấp nước hay dây chuyền sản xuất tự động.
Việc đo áp suất giúp xác định trạng thái hoạt động của hệ thống, từ đó đảm bảo các thông số luôn nằm trong giới hạn an toàn.
Thiết Bị Đo Áp Suất Hoạt Động Như Thế Nào?
Hầu hết các thiết bị hiện nay hoạt động dựa trên nguyên lý biến dạng vật lý. Khi cảm nhận được áp lực từ môi chất (khí, chất lỏng hoặc hơi) đi vào, nó làm biến dạng bộ phận cảm biến từ đó hiện thị kết quả lên mặt số hoặc xuất tín hiệu điện. Tùy theo loại thiết bị:
- Đồng hồ áp suất hiển thị trực tiếp bằng kim
- Cảm biến áp suất chuyển đổi thành tín hiệu điện (4–20mA, 0–10V)
- Công tắc áp suất đóng, ngắt theo ngưỡng cài đặt
Vai Trò Trong Hệ Thống Đường Ống Và Sản Xuất
Thiết bị đo áp suất giữ vai trò cốt lõi trong việc:
- Giám sát và kiểm soát áp suất liên tục của máy bơm, máy nén khí.
- Phát hiện sớm các sự cố bất thường
- Bảo vệ thiết bị khỏi quá áp hoặc sụt áp
Xem thêm: Thiết Bị Đo Lường Công Nghiệp
2. Tại Sao Cần Đo Áp Suất Trong Hệ Thống Công Nghiệp?
- Đảm bảo an toàn vận hành: Áp suất vượt ngưỡng cho phép có thể gây ra các sự cố nguy hiểm như nổ lò hơi, vỡ đường ống. Thiết bị đo áp suất giúp người vận hành kiểm soát và xử lý kịp thời.
- Kiểm soát và ổn định hệ thống: Việc theo dõi áp suất giúp duy trì trạng thái ổn định của hệ thống, hạn chế dao động gây ảnh hưởng đến các thiết bị liên quan.
- Tối ưu hiệu suất thiết bị: Khi áp suất được duy trì ở mức tối ưu, hệ thống sẽ hoạt động hiệu quả hơn, tiết kiệm năng lượng và giảm hao mòn thiết bị.
Xem thêm: Thiết Bị Đo Nhiệt Độ Công Nghiệp
3. Các Loại Thiết Bị Đo Áp Suất Phổ Biến
Tùy vào nhu cầu thực tế, bạn có thể chọn một trong ba nhóm thiết bị chủ đạo sau:
| Thiết bị | Cách hiển thị | Ưu điểm chính | Phù hợp với |
|---|---|---|---|
| Đồng Hồ Áp Suất | Kim chỉ thị, mặt số trực quan | Giá rẻ, không cần điện, dễ quan sát | Kiểm tra tại chỗ, hệ thống thông thường |
| Cảm Biến Áp Suất | Tín hiệu điện (4-20mA, 0-10V, RS485) | Giám sát từ xa, tích hợp PLC/SCADA | Hệ thống tự động hóa cao |
| Công Tắc Áp Suất | Đóng/ngắt mạch điện | Tự động hóa đơn giản, chi phí thấp | Bật/tắt bơm, máy nén theo ngưỡng |
Đồng Hồ Áp Suất (Pressure Gauge)
Mô tả: Thiết bị hiển thị giá trị áp suất tại chỗ thông qua kim chỉ thị và mặt số trực quan. Ưu điểm
- Giá thành rẻ, độ bền cơ khí cao
- Không cần nguồn điện,
- Dễ dàng sử dụng và quan sát bằng mắt thường.
Các loại phổ biến: Chân đứng, chân sau, đồng hồ có dầu (chống rung) và không dầu.
Xem chi tiết: Đồng Hồ Áp Suất Là Gì?
Cảm Biến Áp Suất (Pressure Transmitter)
Mô tả: Thiết bị chuyển đổi áp suất thành tín hiệu điện (4-20mA, 0-10V hoặc RS485) để truyền về trung tâm điều khiển (PLC/Biến tần/SCADA).
Ưu Điểm:
- Giám sát từ xa
- điều khiển tự động hóa hoàn toàn quy trình sản xuất.
- Tích hợp PLC, SCADA
Xem chi tiết: Cảm Biến Áp Suất
Công Tắcc Áp Suất (Pressure Switch)
Mô tả: Thiết bị đóng hoặc ngắt mạch điện dựa trên giá trị áp suất được cài đặt sẵn. Chức năng:
- Tự động dừng bơm khi áp lực nước đủ
- Ngắt máy nén khí khi bình tích áp đã đầy.
- Ngăn chặn quá áp hoặc sụt áp
Xem chi tiết: Công Tắc Áp Suất
4. Cách Lựa Chọn Thiết Bị Đo Áp Suất Phù Hợp
Đây là phần quan trọng giúp nhất giúp bạn tránh sai lầm và tối ưu hệ thống.
Dựa trên dải áp suất cần đo
- Chọn dải đo sao cho áp suất làm việc thực tế nằm trong khoảng 50% – 70% thang đo tối đa.
- Tránh để kim đồng hồ thường xuyên hoạt động ở ngưỡng tối đa vì dễ gây mỏi bộ phận cơ khí và sai số lớn.
Dựa trên môi trường làm việc
- Nhiệt độ cao: Với môi trường hơi nóng (Steam), bắt buộc dùng thêm ống Xiphong để bảo vệ thiết bị đo khỏi nhiệt độ trực tiếp.
- Hóa chất: Sử dụng vật liệu inox 316L hoặc loại có màng ngăn (Diaphragm) để tránh bị ăn mòn.
- Rung động: Nếu lắp gần máy bơm, máy nén khí, hãy chọn loại có dầu Glycerin bên trong để ổn định kim đo.
Dựa trên độ chính xác yêu cầu
- Cấp chính xác thường gặp là 1.0, 1.6 hoặc 2.5. Số càng nhỏ, độ chính xác càng cao và giá thành cũng tăng theo.
Dựa trên kiểu kết nối và lắp đặt
- Cần kiểm tra kỹ chuẩn ren (G1/2, G1/4, NPT)
- Kiểm tra hướng chân kết nối để đảm bảo tính thẩm mỹ và thuận tiện khi quan sát.
- Kết nối mặt bích: dùng trong hệ thống lớn, áp suất cao
Xem thêm: Thiết Bị Đo Mức Và Quan Sát
5. Ứng Dụng Thực Tế Của Thiết Bị Đo Áp Suất
- Hệ thống lò hơi: Giám sát áp suất hơi để đảm bảo an toàn tuyệt đối cho khu vực nhà máy.
- Hệ thống khí nén: Điều khiển áp suất bình tích năng và máy nén khí trung tâm.
- Hệ thống cấp nước: Duy trì áp lực nước ổn định trong các tòa nhà cao tầng và khu công nghiệp.
- Nhà máy sản xuất: Theo dõi áp suất dầu thủy lực trong các máy ép, máy chấn kim loại.
6. Những Sai Lầm Khi Chọn Thiết Bị Đo Áp Suất
Sau đây là 3 lỗi cơ bản mà mọi người thường xuyên mắc phải nhất:
- Chọn sai dải đo: Khiến thiết bị nhanh hỏng hoặc không hiển thị được sự thay đổi áp suất nhỏ.
- Không phù hợp môi trường: Dùng chân đồng cho môi trường axit dẫn đến hư hỏng rò rỉ chỉ sau thời gian ngắn.
- Bỏ qua yếu tố rung và nhiệt: Khiến thiết bị đo bị sai lệch chỉ số hoặc cháy mạch cảm biến điện tử.
Câu Hỏi Thường Gặp Về Thiết Bị Đo Áp Suất
Đồng hồ áp suất phù hợp khi chỉ cần quan sát trực tiếp tại chỗ, không yêu cầu giám sát từ xa. Cảm biến áp suất phù hợp khi cần tích hợp với hệ thống PLC/SCADA để giám sát và điều khiển tự động từ trung tâm.
Nếu kim đồng hồ thường xuyên hoạt động ở ngưỡng tối đa của thang đo, bộ phận cơ khí dễ bị mỏi nhanh và gây sai số lớn theo thời gian, dù thiết bị vẫn còn hoạt động được.
Ống Xiphong tạo ra 1 đoạn nước ngưng tụ giữa hơi nóng và đồng hồ đo, giúp bảo vệ bộ phận cảm biến khỏi tiếp xúc trực tiếp với nhiệt độ cao, tránh hư hỏng và kéo dài tuổi thọ thiết bị.
Số càng nhỏ, độ chính xác càng cao và giá thành cũng cao hơn. Cấp 1.0 phù hợp ứng dụng cần độ chính xác cao như phòng thí nghiệm, trong khi cấp 2.5 đã đủ đáp ứng cho hầu hết ứng dụng công nghiệp thông thường.
Thiết bị đo áp suất công nghiệp không chỉ giúp giám sát hệ thống mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn và tối ưu vận hành. Nếu chưa chắc chắn, hãy liên hệ ngay Nhật An Khang để được tư vấn và lựa chọn thiết bị phù hợp với hệ thống, môi trường làm việc để tránh những sai lầm không đáng có.
