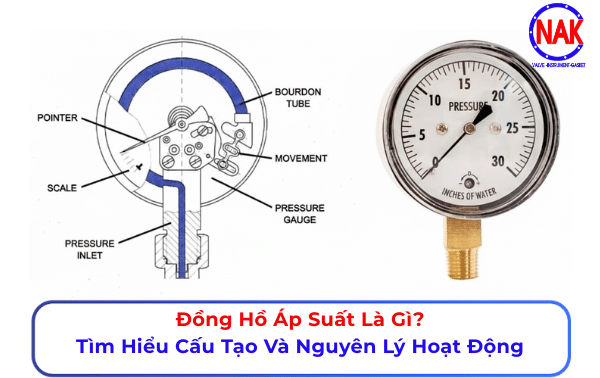

Đồng Hồ Áp Suất Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Th1
Đồng hồ áp suất là thiết bị đo áp suất của chất khí hoặc chất lỏng trong hệ thống công nghiệp, hoạt động theo 3 nguyên lý chính: cơ khí Bourdon, biến dạng màng, hoặc cảm biến điện tử. Không theo dõi áp suất đúng cách là nguyên nhân trực tiếp dẫn đến sự cố cháy nổ do quá áp, hoặc hư hỏng thiết bị do hụt áp kéo dài. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị đó này qua bài viết bên dưới.

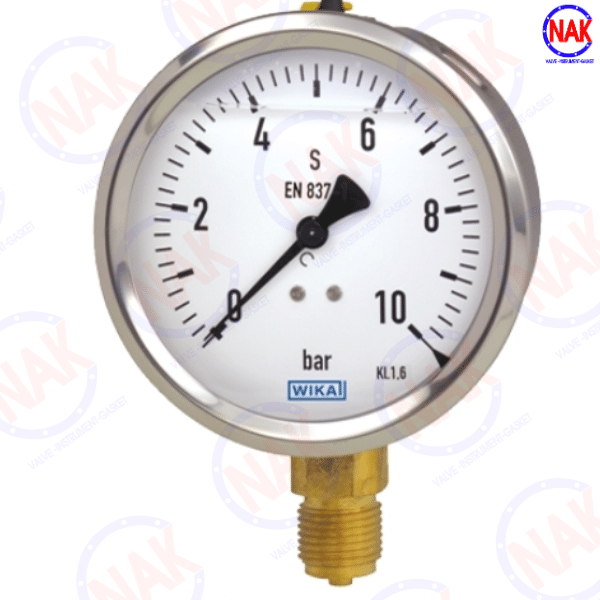

1. Đồng Hồ Áp Suất Là Gì?
Đây là thiết bị dùng để đo áp suất của chất khí hoặc chất lỏng trong hệ thống, còn được gọi là áp kế. Hiểu đơn giản, áp suất là một tác dụng vật lý thể hiện lực tác động lên một đơn vị diện tích, và áp kế là một dụng cụ dùng để đo đại lượng đó.
Đồng hồ đo áp suất được sử dụng để đo áp suất của hệ thống, giúp người vận hành theo dõi giá trị áp suất, từ đó điều chỉnh thiết bị phù hợp. Việc hiểu rõ về áp suất là rất quan trọng vì nó giúp ngăn ngừa các sự cố cháy nổ do quá áp hoặc hụt áp, gây ảnh hưởng đến hiệu suất và tuổi thọ của máy móc. Thiết bị này chủ yếu được sử dụng để đo áp suất khí, chất lỏng và áp suất trong hệ thống đường ống, bồn chứa, máy nén.
Xem thêm: Thiết Bị Đo Áp Suất
WIKA 232.50.100 là đồng hồ áp suất inox toàn bộ, chịu ăn mòn cực tốt cho công nghiệp hóa chất.

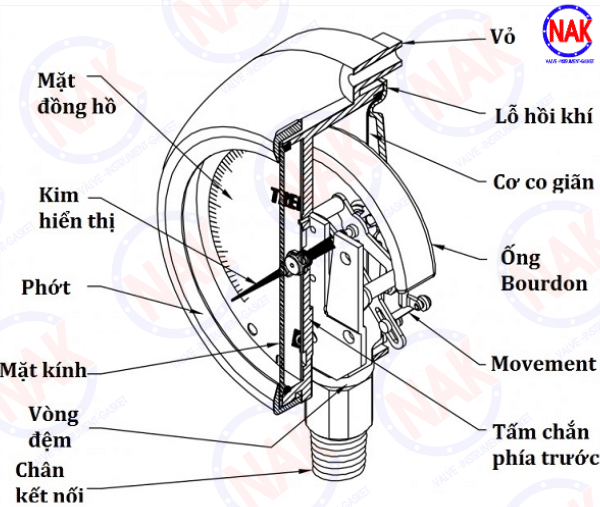

2. Cấu Tạo Của Đồng Hồ Áp Suất
Để một chiếc đồng hồ hoạt động ổn định và bền bỉ, cấu tạo bên trong của nó là sự kết hợp tinh vi của các linh kiện cơ khí. Một chiếc đồng hồ đo áp suất phổ biến (loại Bourdon) thường bao gồm các bộ phận chính:
- Thân vỏ: Thường làm bằng inox 304 hoặc 316 để chống ăn mòn.
- Mặt đồng hồ: Thường được bảo vệ bằng kính cường lực, bên trong có vạch chia thang đo rõ ràng.
- Ống Bourdon: Là bộ phận cảm biến chính, trái tim của áp suất cơ học.
- Bộ truyền động: Bao gồm cơ cấu bánh răng trong đồng hồ giúp chuyển đổi chuyển động co giãn của ống Bourdon thành chuyển động quay của kim.
- Kim đồng hồ: Giúp hiển thị giá trị áp suất lên mặt số.
- Chân ren: Phần kết nối với đường ống để dẫn áp suất vào bên trong.
WIKA 213.53 đây là giải pháp chống rung lắc và va đập hoàn hảo nhờ thiết kế vỏ inox đổ dầu glycerin.

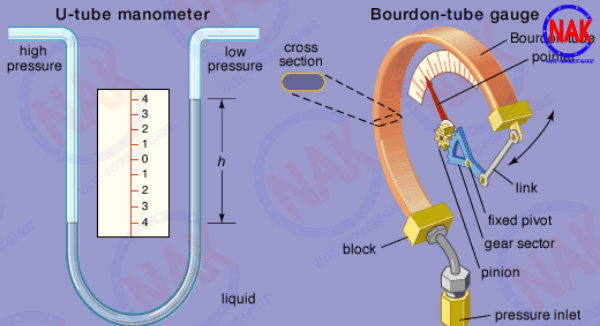

3. Nguyên Lý Hoạt Động Của Đồng Hồ Áp Suất
Về cơ bản, nguyên lý hoạt động của thiết bị này dựa trên sự biến dạng đàn hồi của vật liệu. Khi có dòng lưu chất (khí hoặc lỏng) đi vào chân kết nối, áp suất tác dụng lên thành bên trong của ống Bourdon. Cơ chế hoạt động như sau:
- Áp suất khí hoặc chất lỏng đi vào ống Bourdon, làm ống này có xu hướng giãn thẳng ra (nếu là áp suất dương) hoặc co lại (nếu là áp suất âm).
- Sự biến dạng này tỷ lệ thuận với áp suất đầu vào.
- Thông qua cơ chế đòn bẩy và cơ cấu bánh răng trong đồng hồ, chuyển động này được khuếch đại làm cho kim đồng hồ quay trên mặt số.
- Vị trí của kim quay trên mặt đồng sẽ chỉ vào các vạch số tương ứng, giúp người vận hành đọc đồng hồ đo áp suất một cách dễ dàng.

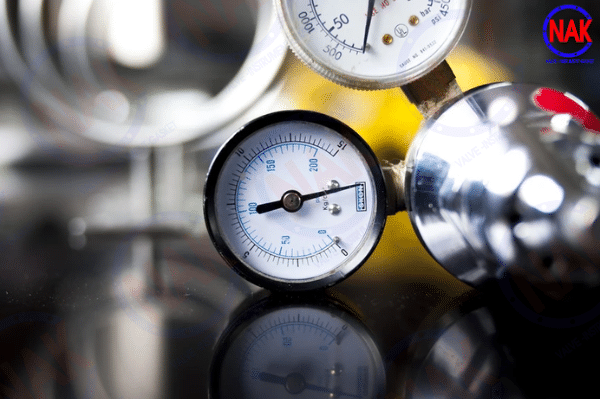

4. Ưu Điểm Và Nhược Điểm Của Đồng Hồ Áp Suất
Ưu điểm
- Đo lường áp suất tức thời, giúp kiểm soát mức áp suất an toàn.
- Đa dạng mẫu mã, phù hợp cho nhiều ứng dụng đo áp suất khác nhau.
- Giá thành rẻ đối với các dòng cơ học thông thường.
- Đồng hồ được thiết kế chắc chắn, chịu được môi trường khắc nghiệt.
Nhược điểm
- Các dòng cơ học có thể bị sai số theo thời gian nếu bị rung lắc mạnh (cần dùng dầu glycerin để khắc phục).
- Cần phải xác định đơn vị đo cẩn thận để tránh nhầm lẫn khi đổi áp suất giữa các hệ Bar, PSI, MPa.
Xem thêm: Công Tác Áp Suất
WIKA S-11 được xem là cảm biến màng phẳng thông minh, ngăn ngừa tắc nghẽn tối ưu cho thực phẩm và dược phẩm.

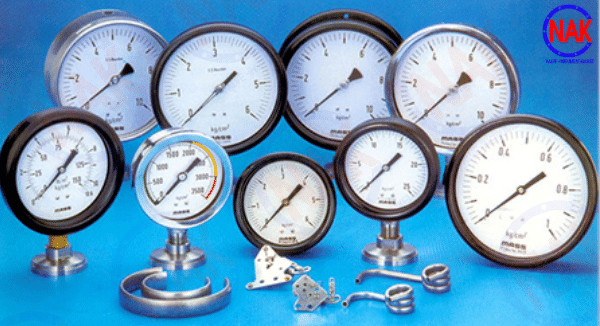

5. Phân Loại Đồng Hồ Áp Suất
Tùy thuộc vào nhu cầu sử dụng và môi trường làm việc, thiết bị này được chia thành nhiều loại khác nhau:
| Nguyên lý | Cơ chế | Độ chính xác | Phù hợp với |
|---|---|---|---|
| Bourdon (cơ khí) | Ống kim loại giãn hoặc co theo áp suất, truyền động cơ khí quay kim | Trung bình | Ứng dụng công nghiệp thông thường |
| Màng (Diaphragm) | Màng biến dạng theo áp suất tác động | Trung bình, chịu môi trường đặc và sệt | Chất lỏng đặc, sệt, hóa chất ăn mòn |
| Điện tử | Cảm biến áp điện chuyển đổi áp suất thành tín hiệu điện | Cao nhất | Cần độ chính xác cao, tích hợp hệ thống số |
Theo nguyên lý đo
- Đồng hồ đo áp suất Bourdon: Loại phổ biến nhất, chủ yếu được sử dụng trong các ngành công nghiệp chung.
- Đồng hồ đo áp suất màng (Diaphragm): Phù hợp cho môi trường chất lỏng đặc, sệt hoặc hóa chất ăn mòn.
- Áp kế điện tử: Sử dụng cảm biến và màn hình LCD, kỹ thuật số sử dụng các mạch xử lý để cho kết quả đo áp suất chính xác nhất. Thiết bị điện tử để đo áp này thường dùng hiệu ứng áp điện để chuyển đổi tín hiệu.
Theo chức năng
- Đồng hồ đo áp suất thấp: Dùng cho các hệ thống gas, khí đốt yêu cầu độ nhạy cao.
- Đồng hồ áp suất âm (Chân không): Dùng để đo lực hút trong các hệ thống hút chân không.
- Đồng hồ áp suất 3 kim: Có tiếp điểm điện để đóng ngắt bơm tự động.
WIKA 131.11 đây là lựa chọn hàng đầu cho môi trường khắc nghiệt với thiết kế vỏ thép không gỉ chắc chắn.

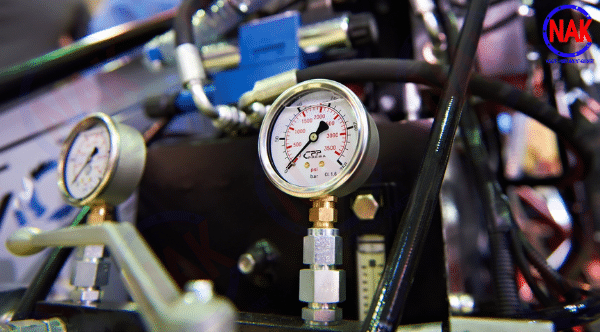

6. Ứng Dụng Của Đồng Hồ Áp Suất
Hiện nay, đồng hồ áp suất là một dụng cụ không thể thiếu. Sự đa dạng về mẫu mã giúp nó đáp ứng mọi cầu sử dụng từ đơn giản đến phức tạp.
- Sử dụng trong ngành công nghiệp: Đồng hồ áp suất được sử dụng trong các nhà máy lọc dầu, hóa chất, xử lý nước thải.
- Ứng dụng trong các nhà máy thực phẩm, dược phẩm: Sử dụng các dòng đồng hồ màng inox để đảm bảo vệ sinh.
- Hệ thống phòng cháy chữa cháy: Sử dụng đồng hồ đo để kiểm soát áp lực nước trong đường ống luôn sẵn sàng chiến đấu.
- Ngành khí nén: Đo áp suất trong khí nén của các máy nén khí, bình tích áp.
- Đo lường áp suất khí: Ứng dụng trong ngành điện lạnh, nạp gas máy lạnh.
Xem thêm: Cảm Biến Áp Suất
Câu Hỏi Thường Gặp Về Đồng Hồ Áp Suất
Dầu glycerin giúp giảm rung động lên kim đồng hồ và bôi trơn các bộ phận cơ khí bên trong, hạn chế sai số do rung lắc mạnh.
Đồng hồ Bourdon phù hợp cho ứng dụng công nghiệp thông thường, chi phí thấp và không cần nguồn điện. Đồng hồ điện tử phù hợp khi cần độ chính xác cao và tích hợp trực tiếp với hệ thống điều khiển hoặc giám sát từ xa.
Nên dùng đồng hồ áp suất màng khi đo chất lỏng đặc, sệt hoặc có tính ăn mòn cao, vì thiết kế màng giúp tránh tắc nghẽn và hạn chế lưu chất tiếp xúc trực tiếp với các bộ phận cơ khí bên trong.
Các hệ đơn vị Bar, PSI, MPa có tỷ lệ quy đổi khác nhau, đọc nhầm đơn vị có thể dẫn đến đánh giá sai tình trạng áp suất thực tế của hệ thống, gây quyết định vận hành sai lệch nghiêm trọng.
Sau khi đọc bài viết, bạn đã hiểu rõ bản chất của đồng hồ áp suất là gì? Cấu tạo, nguyên lý hoạt động và các ứng dụng thực tế trong công nghiệp. Từ đó, Nhật An Khang mong rằng bạn sẽ rút ra được cách lựa chọn và sử dụng đồng hồ đo áp suất phù hợp. Góp phần đảm bảo an toàn, độ chính xác và hiệu quả cho hệ thống vận hành.
