Kính quan sát là thiết bị lắp trên đường ống hoặc bồn chứa, dùng mặt kính trong suốt để người vận hành nhìn trực tiếp trạng thái dòng chảy màu sắc, bọt khí, tạp chất mà không cần ngắt hệ thống. Nhiều hệ thống có lắp kính quan sát nhưng người vận hành chỉ nhìn qua loa mà không thực sự khai thác hết giá trị của nó trong khi nhìn đúng cách qua kính có thể phát hiện sự cố sớm hơn. Hãy cùng Nhật An Khang tìm hiểu cách đọc kính quán sát đúng chuẩn và những lưu ý khi lắm đặt.
1. Kính Quan Sát Là Gì?
Kính quan sát là một thiết bị đo lường và giám sát được lắp đặt trực tiếp trên hệ thống đường ống hoặc bồn chứa. Thiết bị này cho phép người quan sát nhìn trực tiếp tình trạng của chất lỏng, khí hoặc hỗn hợp lưu chất đang lưu thông mà không cần ngắt quãng hệ thống.
Trong kỹ thuật, nó còn được gọi là kính thủy, kính nhìn hay kính ngắm dòng chảy. Chức năng chính của sight glass được sử dụng để giúp người vận hành kiểm tra trực quan màu sắc, độ trong suốt, hoặc sự hiện diện của bọt khí và tạp chất. Đặc biệt, kính quan sát giúp chúng ta xác định liệu lưu chất có đang di chuyển hay bị tắc nghẽn ở một vị trí cụ thể nào đó hay không.
Xem thêm: Thiết Bị Đo Mức Và Quan Sát

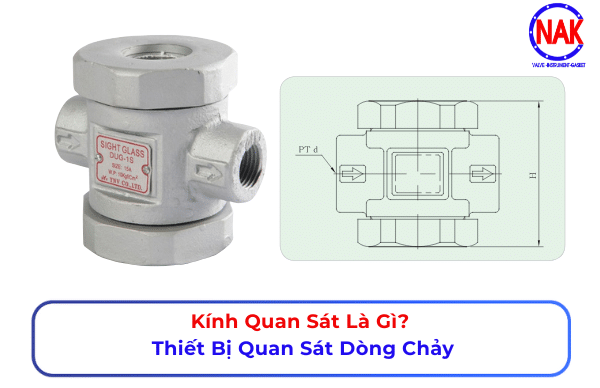

YNV DUG-1S là kính quan sát nối ren dạng bi, giải pháp tối ưu để kiểm soát dòng chảy trong đường ống nhỏ.

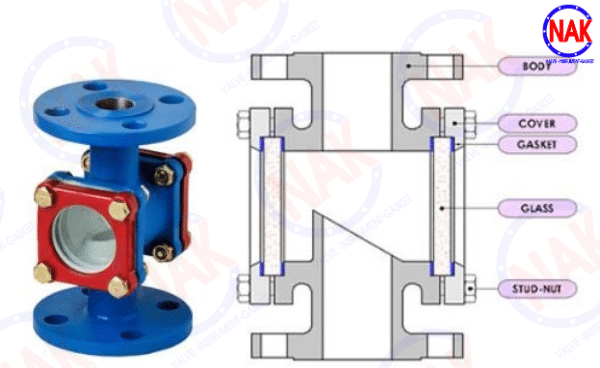

2. Cấu Tạo Của Kính Quan Sát
Mặc dù có nhiều biến thể khác nhau, nhưng nhìn chung, một sản phẩm kính quan sát tiêu chuẩn có cấu tạo đơn giản, nhưng mang lại hiệu quả và tiết kiệm cao. Các bộ phận chính bao gồm:
- Thân kính: thường làm từ vật liệu inox hoặc gang (kính quan sát gang), có khả năng chịu áp suất và nhiệt độ tốt, chống ăn mòn trong môi trường công nghiệp.
- Mặt kính: là phần kính chịu lực, được thiết kế trong suốt để cho phép người quan sát nhìn rõ dòng chảy trong đường ống.
- Gioăng làm kín: đảm bảo độ kín, an toàn khi vận hành.
- Kết nối: lắp bích, ren hoặc clamp, sử dụng để lắp đặt trực tiếp vào hệ thống.
SOY SGL-16 có thiết kế thân gang nối bích chắc chắn, giúp quan sát chất lỏng trực quan và an toàn.

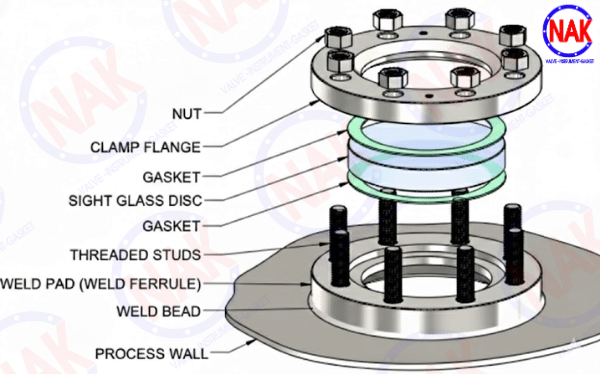

3. Nguyên Lý Hoạt Động Của Kính Quan Sát
Cơ chế hoạt động của kính quan sát dựa trên sự truyền sáng qua lớp kính trong suốt. Khi dòng chảy của chất lỏng hoặc khí đi qua thiết bị vận hành có thể nhìn thấy rõ trạng thái bên trong nhờ sự chênh lệch về màu sắc hoặc chuyển động. Thiết bị này cho phép nhìn thấy dòng chảy thông qua các cơ chế:
- Quan sát trực tiếp: Nhìn xuyên qua hai mặt kính đối diện nhau.
- Chỉ báo cơ học: Sử dụng cánh quạt xoay khi có lưu lượng đi qua, giúp theo dõi dòng chảy ngay cả ở khoảng cách xa.
3.1 Phân Loại Theo Cơ Chế Quan Sát
| Loại | Cơ chế | Ưu điểm | Phù hợp với |
|---|---|---|---|
| Dạng Trơn (Flat/Plain) | Không có bộ phận nào phía trong, chỉ nhìn xuyên qua kính | Cấu tạo đơn giản, ít hỏng | Kiểm tra màu sắc, độ trong |

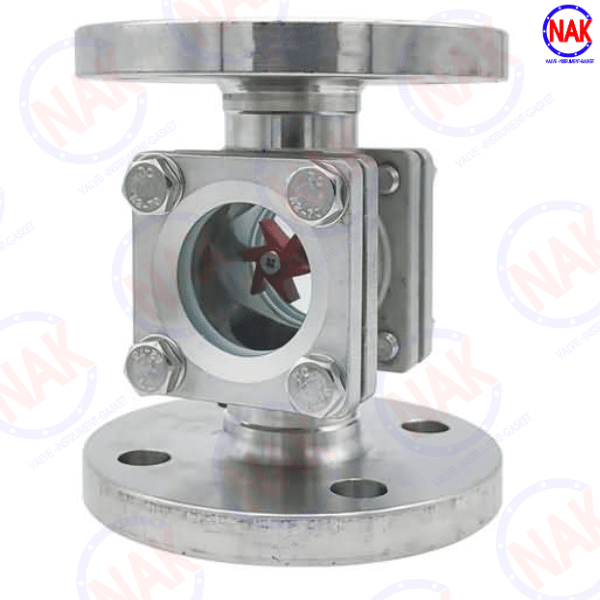

| Dạng Con Quay (Spinner/Rotor) | Có cánh quạt nhỏ bên trong, quay khi có dòng chảy | Nhận biết dòng chảy dù ở xa hoặc dòng trong suốt khó thấy | Xác nhận dòng chảy đang lưu thông hay bị tắc |
3.2 Ba Cấp Độ Đọc Kính Quan Sát Đúng Cách
Không phải ai nhìn vào kính quan sát cũng khai thác hết giá trị của nó. Có 3 cấp độ đọc, từ cơ bản đến chuyên sâu:
- Cấp độ 1: Xác nhận có hoặc không có dòng chảy chỉ cần biết lưu chất có đang di chuyển qua đường ống hay không.
- Cấp độ 2: Nhận biết trạng thái dòng chảy liên tục hay gián đoạn (chập chờn), dòng chảy gián đoạn thường là dấu hiệu sớm của sự cố bơm hoặc tắc nghẽn một phần.
- Cấp độ 3: Phân tích chất lượng dòng chảy nhận biết bọt khí xuất hiện (dấu hiệu lọt khí hoặc hiện tượng cavitation trong bơm), hoặc màu sắc lưu chất thay đổi bất thường (dấu hiệu phản ứng hóa học ngoài ý muốn hoặc nhiễm bẩn).
3.3 Lưu Ý Vị Trí Lắp Đặt Kính Quan Sát
Lắp sai vị trí là nguyên nhân phổ biến khiến kính quan sát gần như mất tác dụng dù vẫn hoạt động bình thường về mặt cơ khí. Một số nguyên tắc cần lưu ý:
- Lắp ở vị trí dễ quan sát trực tiếp bằng mắt trong quá trình vận hành thường xuyên, tránh vị trí khuất hoặc quá cao
- Với dòng chảy có khả năng lẫn bọt khí, nên lắp ở đoạn ống thẳng đứng để quan sát rõ hơn
- Tránh lắp ngay sau các góc cua gấp hoặc van điều tiết dòng chảy rối tại đây có thể gây hiểu sai về tình trạng thực tế của lưu chất
YNV DUG-1F là kính quan sát nối bích dạng bi, chịu áp lực tốt và dễ dàng kiểm tra lưu lượng thực tế.

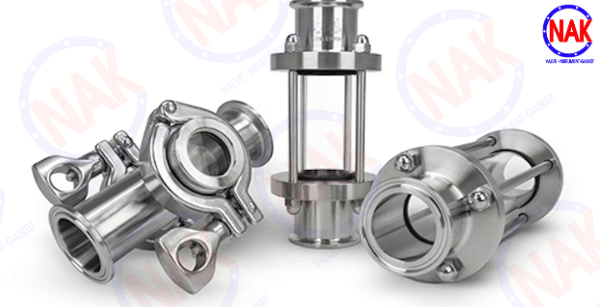

4. Ưu Điểm Và Nhược Điểm Của Kính Quan Sát
Ưu điểm
- Kiểm tra tình trạng lưu chất nhanh chóng bằng mắt thường (quan sát trực quan).
- Giúp nhanh chóng phát hiện sự nhiễm bẩn hoặc biến màu của sản phẩm.
- Khả năng chịu áp suất và nhiệt độ tốt nếu chọn đúng loại kính (kính cường lực).
- Dễ dàng vệ sinh và bảo trì, cấu tạo bền bỉ giúp tăng bền và độ tin cậy.
- Hiệu quả và tiết kiệm chi phí so với các loại cảm biến điện tử phức tạp.
Nhược điểm
- Mặt kính có thể bị mờ hoặc trầy xước theo thời gian nếu lưu chất có chứa hạt rắn.
- Yêu cầu lắp đặt chính xác để tránh ứng suất lên mặt kính gây nứt vỡ.
Xem thêm: Cảm Biến Mức Là Gì?

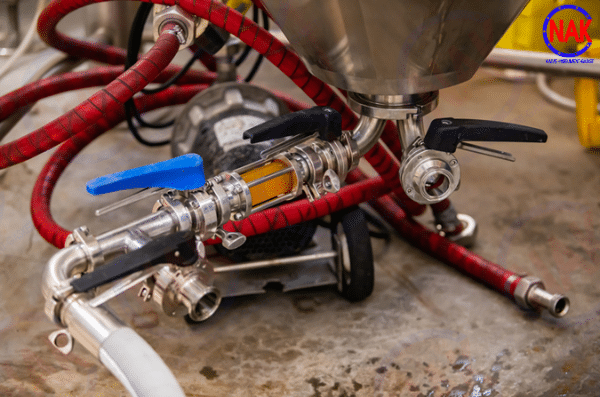

5. Ứng Dụng Của Kính Quan Sát
Kính quan sát trong hệ thống công nghiệp đóng vai trò là thiết bị không thể thiếu. Ứng dụng của kính quan sát vô cùng rộng rãi:
- Trong ngành thực phẩm và đồ uống: Sử dụng để quan sát chất lỏng như sữa, nước trái cây, bia. Việc lắp đặt mặt kính quan sát giúp đảm bảo tiêu chuẩn vệ sinh và màu sắc sản phẩm.
- Ngành dược phẩm: Yêu cầu độ tinh khiết cao, quan sát dòng chảy inox giúp kiểm soát quá trình pha trộn thuốc mà không gây tạp nhiễm.
- Ngành hóa chất: Theo dõi các phản ứng hóa học, dòng chảy lưu chất và đảm bảo không có sự kết tủa ngoài ý muốn.
- Hệ thống lò hơi: Kính quan sát đường ống hơi và nước ngưng giúp kiểm tra dòng chảy để tránh hiện tượng ngập nước trong bẫy hơi.
- Bồn chứa: Được sử dụng để quan sát mức chất lỏng hoặc kiểm tra bọt khí trên bề mặt.
Xem thêm: Kính Thủy Lò Hơi Là Gì?
Câu Hỏi Thường Gặp Về Kính Quan Sát
Dạng trơn phù hợp khi cần kiểm tra màu sắc hoặc độ trong của lưu chất. Dạng con quay phù hợp khi cần xác nhận dòng chảy đang lưu thông, đặc biệt với lưu chất trong suốt khó nhận biết bằng mắt thường nếu không có vật chuyển động.
Không hẳn, một số hệ thống có bọt khí nhẹ là bình thường. Tuy nhiên bọt khí xuất hiện đột ngột hoặc liên tục có thể là dấu hiệu lọt khí vào hệ thống hoặc hiện tượng cavitation tại bơm.
Dòng chảy tại các vị trí này thường bị rối (turbulent), khiến hình ảnh quan sát được không phản ánh đúng trạng thái thực tế của lưu chất, dễ gây hiểu sai khi đánh giá.
Không hoàn toàn. Kính quan sát cho biết trạng thái định tính (có chảy hay không, sạch hay bẩn), trong khi đồng hồ đo lưu lượng cho số liệu định lượng chính xác.
Qua bài viết, người đọc sẽ nắm được kính quan sát là gì? Hiểu rõ cấu tạo và vai trò của kính quan sát dòng chảy trong hệ thống đường ống. Từ đó, Nhật An Khang mong rằng bạn có thể lựa chọn và sử dụng kính quan sát phù hợp. Giúp giám sát hiệu quả, nâng cao an toàn và đảm bảo hệ thống vận hành ổn định lâu dài.
