Thiết Bị Đo Mức Và Quan Sát: Phân Loại Và Ứng Dụng Thực Tế

Trong vận hành công nghiệp, việc kiểm soát mức chất lỏng và quan sát dòng chảy là yếu tố cực kỳ quan trọng để đảm bảo vận hành ổn định và an toàn. Thiết bị đo mức và quan sát đóng vai trò như là đôi mắt của người vận hành, giúp ngăn chặn các sự cố từ đó đảm bảo toàn bộ quy trình sản xuất diễn ra thông suốt. Bài viết dưới đây Nhật An Khang sẽ giúp bạn tìm hiểu rõ hơn về thiết bị này.

Thiết Bị Đo Mức Và Quan Sát Là Gì?

Khái Niệm Đo Mức Trong Công Nghiệp

Đo mức là quá trình xác định chiều cao hoặc thể tích của chất lỏng, chất rắn trong bồn chứa, đường ống hoặc thiết bị. Trong công nghiệp, việc đo mức giúp kiểm soát chính xác lượng vật chất đang tồn tại trong hệ thống.

Các phương pháp đo mức có thể là đo trực tiếp (quan sát bằng mắt) hoặc đo gián tiếp (thông qua cảm biến).

Thiết Bị Quan Sát Là Gì?

Thiết bị quan sát là các thiết bị cho phép người vận hành nhìn trực tiếp trạng thái của lưu chất bên trong hệ thống mà không cần tháo lắp. Những thiết bị này giúp kiểm tra nhanh tình trạng vận hành mà không cần đến hệ thống điều khiển phức tạp.

Vai Trò Trong Hệ Thống Đường Ống Công Nghiệp

• Kiểm soát chất lỏng trong bồn chứa: Đặc biệt quan trọng với hệ thống lò hơi (tránh cạn nước gây nổ).
• Tự động hóa: Cung cấp tín hiệu để điều khiển bơm cấp hoặc bơm xả.
• Kiểm soát quy trình: Phát hiện sớm các dị vật, bọt khí hoặc sự thay đổi màu sắc của hóa chất, thực phẩm.

Xem thêm: Thiết Bị Đo Lường Công Nghiệp

Tại Sao Cần Đo Mức Và Quan Sát Trong Công Nghiệp?

• Tránh tràn hoạc can bồn: Nếu không kiểm soát mất bồn chứa có thế dẫn đến tình trạng tràn bồn gây lãng phí nguyên liệu và ô nhiễm môi trường. Hoặc cạn bồn có thể làm cháy bơm hoặc hỏng hóc các thiết bị gia nhiệt.
• Đảm bảo an toàn hệ thống: Trong hệ thống lò hơi hoặc hóa chất, việc kiểm soát mức là yếu tố sống còn để tránh sự cố nghiêm trọng.
• Kiểm soát quy trình sản xuất: Mức chất lỏng ảnh hưởng trực tiếp đến chất lượng sản phẩm, tốc độ sản xuất cũng như hiệu suất vận hành của hệ thống.

Xem thêm: Thiết Bị Đo Nhiệt Độ Công Nghiệp

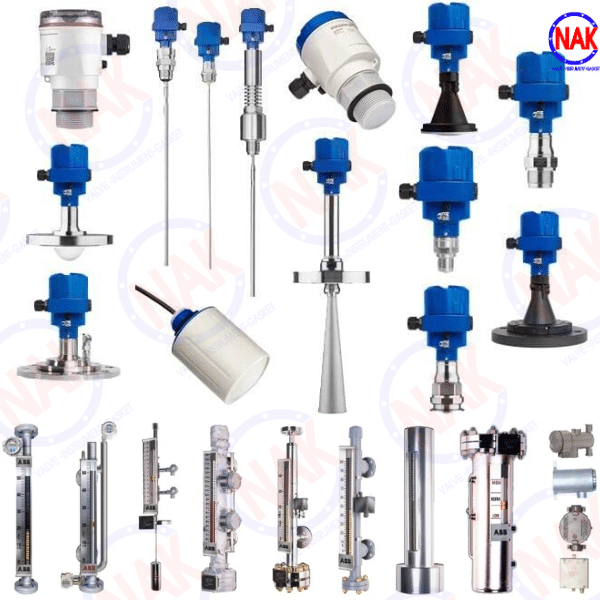

Các Thiết Bị Đo Mức Và Quan Sát Phổ Biển

Dưới đây là 4 nhóm thiết bị chủ đạo được sử dụng rộng rãi trong các nhà máy hiện nay:

Kính Thủy Lò Hơi (Level Gauge)

• Mô tả: Thiết bị lắp bên hông bồn hoặc lò hơi, sử dụng kính chịu nhiệt (kính phản quang hoặc trong suốt) để hiển thị mực nước thực tế theo nguyên lý bình thông nhau.
• Ưu điểm: Quan sát trực tiếp, độ tin cậy tuyệt đối, chịu được áp suất và nhiệt độ cực cao và không phụ thuộc vào nguồn điện.

Xem chi tiết: Kính Thủy Lò Hơi Là Gì?

Kính Quan Sát (Sight Glass)

• Mô tả: Thường lắp trực tiếp trên đường ống hoặc thành bồn chứa lớn, cho phép người vận hành nhìn thấy dòng chảy bên trong đường ống hoặc thiết bị.
• Ưu điểm: Cho phép kiểm tra nhanh tính trạng dòng chảy, màu sắc hóa chất hoặc sự xuất hiện của bọt khí trong lưu chất.

Xem chi tiết: Kính Quan Sát Là Gì?

Cảm Biến Mức (Level Sensor)

• Mô tả: Cảm biến mức là thiết bị đo mức chất lỏng và chuyển đổi thành tín hiệu điện để truyền về hệ thống điều khiển.
• Ưu điểm: Đo liên tục, độ chính xác cao, cho phép giám sát từ xa và tích hợp với PLC, SCADA

Báo Mức (Level Switch)

• Mô tả: Báo mức là thiết bị phát tín hiệu cảnh báo khi mức chất đạt đến ngưỡng cao hoặc thấp.
• Ưu điểm: Giá thành rẻ, lắp đặt đơn giản, thường dùng để đóng hoặc ngắt bơm tự động.

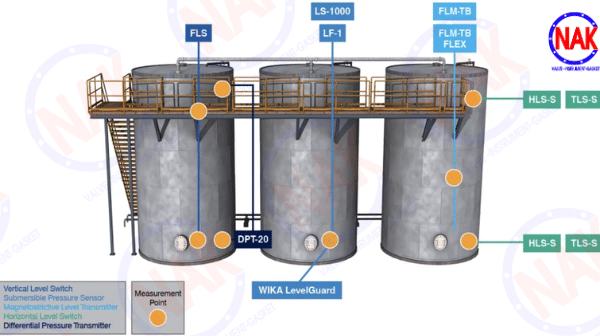

Cách Lựa Chọn Thiết Bị Đo Mức Phù Hợp

Lựa chọn sai thiết bị đo mức thường dẫn đến hư hỏng nhanh hoặc báo ảo. Hãy lưu ý 4 yếu tố quan trọng sau:

Dựa trên loại môi chất

• Nước sạch: Có thể dùng hầu hết các loại thiết bị từ phao cơ đến siêu âm.
• Hóa chất ăn mòn: Bắt buộc dùng cảm biến không tiếp xúc hoặc thiết bị có vật liệu chống ăn mòn như nhựa PVC, PTFE.
• Dầu, nhiên liệu: Cần thiết bị chống cháy nổ, cảm biến chuyên dụng.

Dựa trên chiều cao bồn

• Bồn thấp (dưới 2m): Kính thủy cơ học là giải pháp kinh tế và trực quan nhất.
• Bồn cao hoặc silo sâu: Nên dùng cảm biến siêu âm hoặc radar để đo từ trên đỉnh bồn xuống mà không cần khoan thân bồn.

Dựa trên yêu cầu tự động hóa

• Hệ thống thủ công: Chỉ cần Kính thủy để công nhân quan sát và vặn van tay.
• Hệ thống tự động: Bắt buộc dùng cảm biến mức truyền tín hiệu về PLC và báo mức để ngắt bơm khẩn cấp.

Dựa trên môi trường làm việc

• Áp suất cao: Chọn kính thủy có thân bằng thép đúc hoặc inox dày.
• Nhiệt độ cao: Cần loại kính chịu nhiệt hoặc cảm biến có que đo chịu nhiệt.
• Ăn mòn: Ưu tiên các dòng cảm biến, inox hoặc vật liệu đặc biệt.

Xem thêm: Thiết Bị Đo Áp Suất Công Nghiệp

Những Sai Lầm Phổ Biến Khi Chọn Thiết Bị Đo Mức Và Quan Sát

• Chỉ dùng kính thủy cho hệ thống lớn: Việc chỉ dùng kính thủy khiến người vận hành không quan sát được toàn bộ mức dễ dẫn đến sai sót.
• Không dùng báo mức bảo vệ: Chỉ tin vào cảm biến điện tử mà không có phao báo cạn dự phòng dễ xảy ra sự cố tràn hoặc cạn.
• Chọn sai loại cảm biến: Dùng cảm biến không phù hợp với môi chất hoặc môi trường sẽ gây hiện tượng nhảy số báo sai.
• Không tính đến môi trường: Lắp vật liệu thiết bị không phù hợp với môi trường dễ gây ra tình trạng ăn mòn, hư hỏng nhanh.

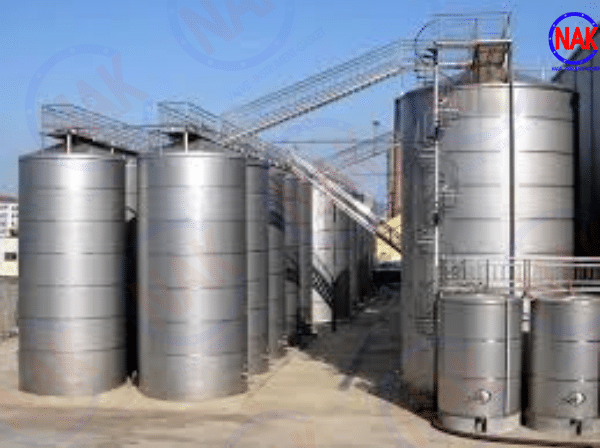

Ứng Dụng Thực Tế Của Thiết Bị Đo Mức Và Quan Sát

• Lò hơi công nghiệp: Giám sát mức nước dư bên trong ống lò để đảm bảo an toàn nhiệt.
• Bồn chứa hóa chất: Theo dõi lượng axit, kiềm tiêu thụ trong quy trình xử lý bề mặt kim loại.
• Hệ thống xử lý nước: Điều khiển cụm bơm chìm dựa trên phao báo mức mức nước thải.
• Nhà máy thực phẩm: Quan sát độ trong của bia, sữa hoặc nước giải khát trên đường ống thành phẩm.

Thiết bị đo mức và quan sát đóng vai trò quan trọng trong việc kiểm soát vận hành và đảm bảo an toàn cho hệ thống công nghiệp. Việc lựa chọn đúng thiết bị sẽ giúp bạn hạn chế rủi ro, tối ưu hiệu suất và nâng cao độ ổn định hệ thống. Nếu vẫn chưa chọn được giải pháp hãy liên hệ ngay Nhật An Khang để được ưu tiên tư vấn giải pháp phù hợp hiểu quả nhất.
