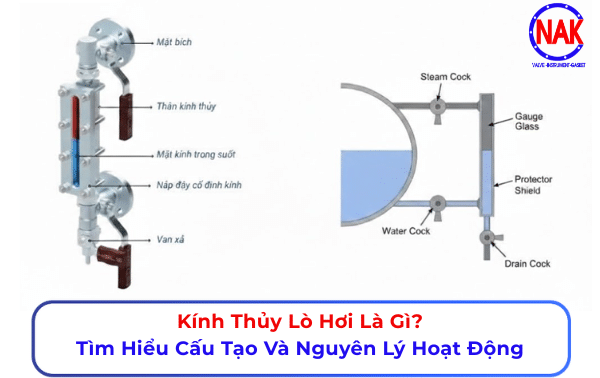

Kính Thủy Lò Hơi Là Gì? Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động

Trong hệ thống lò hơi công nghiệp, việc kiểm soát chính xác mực nước bên trong nồi hơi là yếu tố then chốt. Kính thủy lò hơi chính là thiết bị giúp người vận hành quan sát trực tiếp mức nước trong điều kiện áp suất và nhiệt độ cao. Vậy kính thủy lò hơi là gì? Cấu tạo và nguyên lý hoạt động ra sao? Hãy cùng Nhật An Khang làm rõ qua bài viết dưới đây nhé.

Kính Thủy Lò Hơi Là Gì ?

Đây là thiết bị kính quan sát chuyên dụng, được lắp trên nồi hơi nhằm quan sát mức nước bên trong. Kính thủy lò hơi cho phép quan sát mực nước một cách trực quan, giúp người vận hành kiểm soát nước trong nồi hơi trong điều kiện áp suất và hơi nóng cao.

Trong một hệ thống hơi, nếu mức nước quá thấp sẽ dẫn đến nguy cơ cháy ống lửa, nổ lò. Ngược lại, mức nước quá cao sẽ gây hiện tượng cuốn nước theo hơi, làm giảm chất lượng hơi và hư hỏng các thiết bị tiêu thụ phía sau. Do đó, kính thủy lò hơi đóng vai trò cực kỳ trọng trong hệ thống lò, giúp duy trì sự ổn định cho toàn bộ quy trình sản xuất.

Xem thêm: Thiết Bị Đo Mức Và Quan Sát

HELS HLC-85F là kính thủy lò hơi dạng phản quang nối bích, đảm bảo giám sát mức nước chính xác và an toàn.

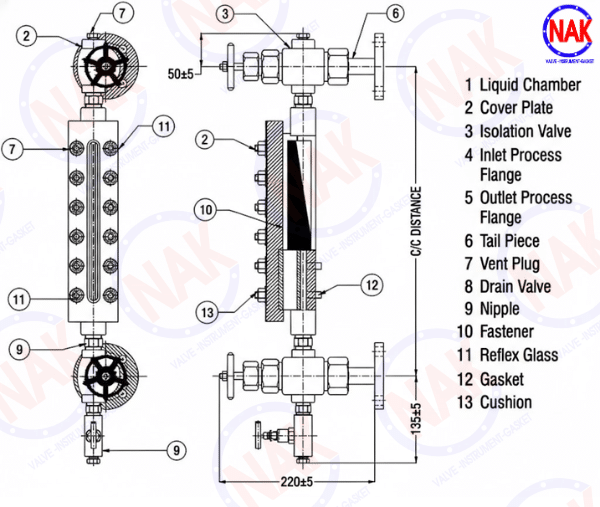

Cấu Tạo Của Kính Thủy Lò Hơi

Thiết kế kính thủy tiêu chuẩn không chỉ đơn thuần là một miếng kính, mà là một hệ thống cơ khí chịu lực tốt. Cấu tạo của kính thủy lò hơi thường bao gồm các thành phần chính sau:

• Thân kính (Gauge Body): Thường được đúc từ thép carbon hoặc thép không gỉ chịu áp lực cao. Đây là bộ phận bao bọc và giữ chặt mặt kính.
• Mặt kính (Glass Plate): Thường là loại kính borosilicate chịu nhiệt và chịu lực cực tốt. Tùy vào môi trường, nó có thể là kính phản quang hoặc kính xuyên thấu.
• Hệ thống van (Valves): Bao gồm van kính thủy lò hơi ở phía trên (đường hơi) và phía dưới (đường nước). Ngoài ra còn có van xả đáy để vệ sinh ống thủy tinh.
• Ống thủy: Một số loại lò hơi công nghiệp công suất nhỏ vẫn sử dụng gồm một ống thủy tinh hình trụ tròn, trong khi các lò áp lực lớn sử dụng kính tấm phẳng.
• Gioăng đệm (Gaskets): Để đảm bảo độ kín khít, ngăn chặn rò rỉ hơi nóng và nước ở áp suất cao.

HELS HLC-90F được xem là giải pháp đo mức nước tin cậy cho nồi hơi với thiết kế nối bích chịu áp suất cao.

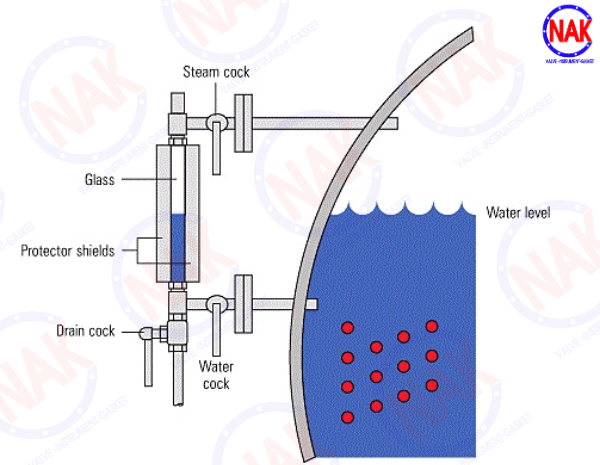

Nguyên Lý Hoạt Động Của Kính Thủy Lò Hơi

Cơ chế hoạt động của kính thủy lò hơi dựa trên nguyên tắc cân bằng áp suất giữa bên trong lò và ống thủy. Khi lò hơi hoạt động, áp suất hơi sẽ ép lên bề mặt nước trong lò và trong thân kính là như nhau. Do đó, mức nước hiển thị thông qua kính thủy sẽ tương ứng chính xác với mực nước trong nồi hơi. Cụ thể diễn ra như sau:

• Khi mực nước trong lò hơi tăng lên hoặc giảm xuống, mức nước trong ống thủy tinh trong suốt cũng sẽ biến đổi đồng nhất.
• Người vận hành có thể quan sát sự thay đổi này bằng mắt thường để điều chỉnh bơm cấp nước kịp thời.
• Nhờ có kính thủy sáng, mọi biến động thực tế bên trong lò hơi đều được phản ánh trung thực, giúp việc giám sát mực nước trở nên đơn giản và tin cậy.

HELS HLC-105 là kính thủy lò hơi dạng ống thủy tinh cao cấp, tối ưu cho việc quan sát mức chất lỏng trực quan.

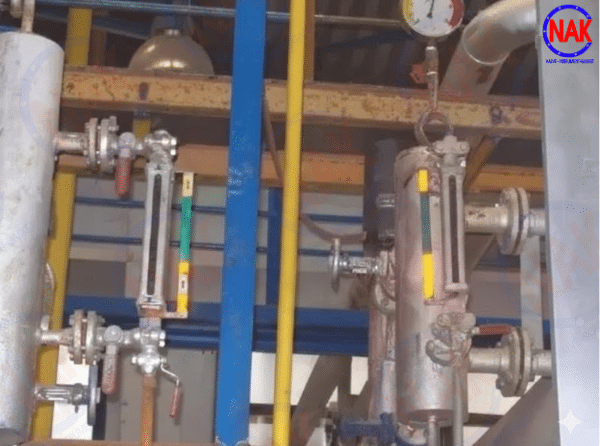

Ưu Điểm Và Nhược Điểm Của Kính Thủy Lò Hơi

Ưu Điểm

• Độ tin cậy cao: Không phụ thuộc vào nguồn điện, hoạt động ổn định ngay cả khi hệ thống điện gặp sự cố.
• Khả năng quan sát: Kính thủy sáng lò hơi cung cấp cái nhìn sát trực quan, giúp người vận hành đối chiếu với các cảm biến điện tử.
• Độ bền: Được thiết kế để chịu được áp suất và nhiệt độ cực cao trong môi trường nồi hơi công nghiệp.
• Dễ bảo trì: Cấu tạo cơ khí giúp việc kiểm tra và thay thế kính khi bị mờ trở nên thuận tiện.

Nhược Điểm

• Nguy cơ vỡ kính: Dù là kính cường lực nhưng nếu có sự thay đổi nhiệt độ đột ngột hoặc va đập mạnh, vẫn có thể xảy ra hiện tượng vỡ kính.
• Bám cặn: Sau một thời gian sử dụng kính thủy lò, các khoáng chất trong nước có thể bám vào mặt kính làm giảm khả năng quan sát.

HELS HLC-95F đây là thiết bị đo mức nước chuyên dụng với độ bền nhiệt vượt trội, phù hợp cho hệ thống lò hơi công nghiệp.

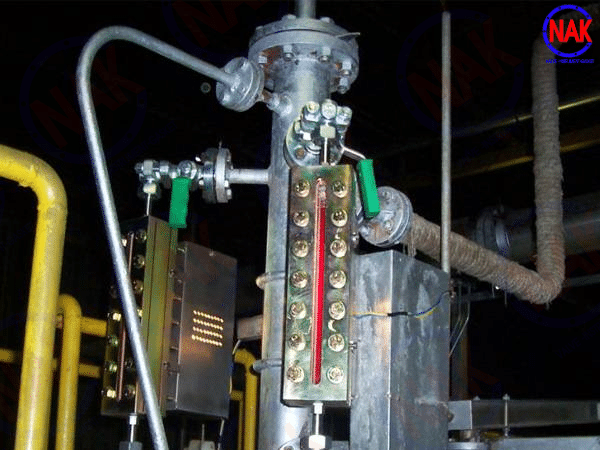

Ứng Dụng Của Kính Thủy Lò Hơi

Kính thủy lò hơi dùng rộng rãi trong hầu hết các thiết bị áp suất. Ứng dụng của kính thủy không chỉ giới hạn ở các lò hơi đốt than, đốt dầu truyền thống mà còn hiện diện trong:

• Hệ thống nồi hơi điện, lò hơi tầng sôi.
• Các bồn chứa áp lực trong hệ thống hơi công nghiệp.
• Thiết bị trao đổi nhiệt, nơi cần quan sát mức nước hoặc môi chất lỏng.
• Trong các nhà máy thực phẩm, dệt nhuộm, hóa chất có sử dụng hệ thống lò hơi vận hành liên tục.

Xem thêm: Kính Quan Sát Là Gì?

HELS HLC-100 được thiết kế kiểu kính thủy dạng ống dài bền bỉ, giúp kiểm soát mực nước trong bồn chứa và lò hơi hiệu quả.

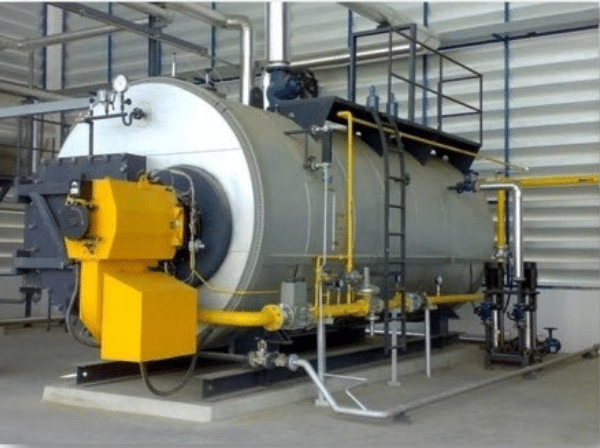

Một Số Lưu Ý Khi Sử Dụng Kính Thủy Lò Hơi

Để đảm bảo an toàn và hiệu quả lâu dài, người sử dụng cần đặc biệt quan tâm đến các lưu ý khi sử dụng sau đây:

• Lắp đặt kính thủy: Phải đảm bảo các van chặn được lắp đúng chiều và gioăng đệm được siết đều tay để tránh rò rỉ áp suất.
• Vệ sinh định kỳ: Cần xả bẩn cụm kính thủy thường xuyên thông qua van xả đáy để tránh cặn bẩn làm sai lệch mực nước quan sát.
• Bảo vệ kính: Nên có tấm chắn bảo vệ bên ngoài để tránh va đập vật lý và bảo vệ người vận hành nếu chẳng may kính bị nổ do áp suất.
• Quan sát thường xuyên: Người vận hành lò hơi phải luôn kiểm tra sát mực nước thông qua kính tối thiểu 30 phút/lần.
• Xử lý khi vỡ kính: Nếu thấy có dấu hiệu rò rỉ hơi nóng hoặc vết nứt trên mặt kính, cần lập tức cô lập van kính thủy và tiến hành sửa chữa.

Xem thêm: Cảm Biến Mức Là Gì?

Qua bài viết, bạn đã hiểu rõ kính thủy lò hơi là gì? Nắm được cấu tạo, nguyên lý hoạt động cũng như vai trò quan trọng của thiết bị hệ thống công nghiệp. Từ đó, Nhật An Khang mong rằng bạn có thể rút ra cách sử dụng và kiểm soát kính thủy đúng kỹ thuật. Điều đó góp phần đảm bảo an toàn, ổn định và nâng cao hiệu quả cho hệ thống lò hơi.
