Van Cổng Ty Chìm: Giải Pháp Cho Hệ Thống Đường Ống Ngầm

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn dòng van chặn phù hợp quyết định đến an toàn của toàn bộ hệ thống. Van cổng ty chìm là một trong lựa chọn hàng đầu cho các hệ thống cấp nước, đường ống ngầm và thể tích hẹp. Hãy cùng Nhật An Khang tìm hiểu kĩ hơn về loại van này qua bài viết dưới đây.

Van Cổng Ty Chìm Là Gì?

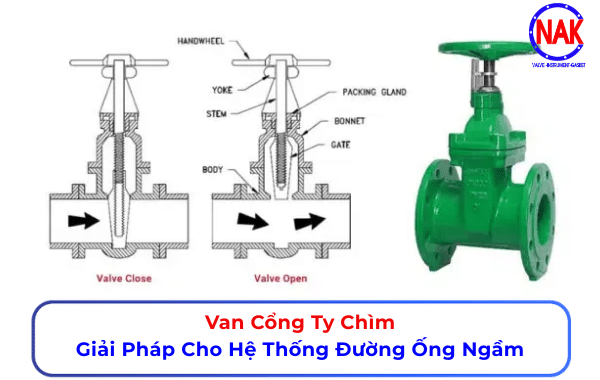

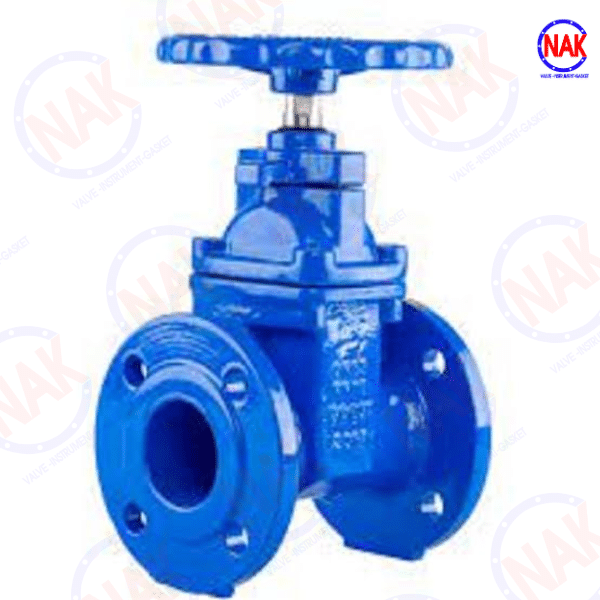

Van cổng ty chìm (non-rising stem gate valve) là loại van cổng có thiết kế ty van không thay đổi chiều cao trong suốt quá trình đóng hoặc mở van. Khi người vận hành xoay vô lăng, đĩa van sẽ di chuyển lên hoặc xuống bên trong thân van để điều khiển dòng lưu chất, trong khi phần ty vẫn được giữ cố định. Van cổng ty chìm chủ yếu được sử dụng để đóng hoặc ngắt hoàn toàn dòng chảy, không thích hợp cho mục đích điều tiết lưu lượng.

Vai trò của van cổng ty chìm trong hệ thống công nghiệp, đảm nhiệm nhiều nhiệm vụ quan trọng như:

• Đóng ngắt dòng lưu chất: Cho phép cô lập từng đoạn đường ống để sửa chữa hoặc bảo trì mà không ảnh hưởng đến toàn bộ hệ thống.
• Bảo vệ thiết bị: Ngăn dòng lưu chất đi vào khu vực cần bảo trì hoặc thiết bị không hoạt động.
• Đảm bảo vận hành hệ thống: Giúp kiểm soát quá trình phân phối nước, hơi hoặc các môi chất công nghiệp một cách an toàn và ổn định.

Xem thêm: Van Cổng Là Gì?

Cẩu Tạo Của Van Cổng Ty Chìm

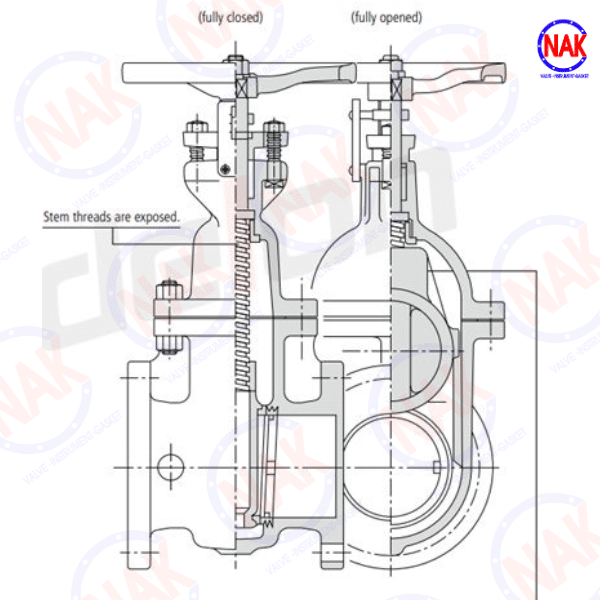

Để vận hành bền bỉ dưới áp suất lớn, cấu tạo của van cổng ty chìm là một sự kết hợp cơ khí chính xác giữa các bộ phận sau:

• Thân van: Là lớp vỏ chịu lực chính bảo vệ các chi tiết bên trong, thường được đúc bằng gang, inox hoặc thép.
• Địa van: Là chi tiết trực tiếp chặn dòng lưu chất. Đĩa van cổng ty chìm thường được bọc cao su EPDM đàn hồi cao để đảm bảo độ kín khít tuyệt đối.
• Ty van chìm: Trục ren truyền động được chế tạo từ thép không gỉ để chống ăn mò.
• Nắp van: Phần nắp phía trên thân van, giữ cố định trục van và hệ thống gioăng làm kín.
• Tay quay: Dùng để tác động lực xoay thủ công giúp vận hành trục van.
• Gioăng làm kín: Bộ đệm làm kín ôm quanh đĩa van và cổ trục, có nhiệm vụ triệt tiêu hoàn toàn khe hở, ngăn chặn rò rỉ.

Nguyên Lý Hoạt Động Của Van Cổng Ty Chìm

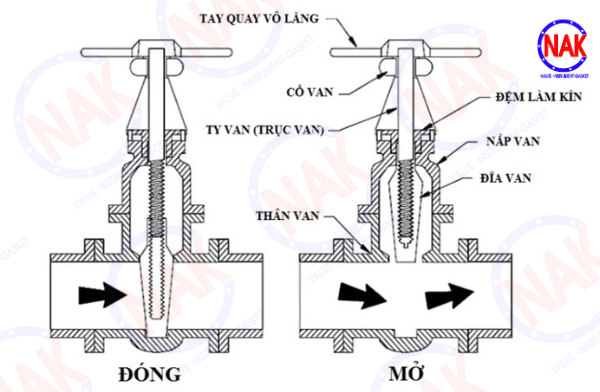

Vận hành dựa trên cơ cấu truyền động ren trong, hoạt động của van cổng ty chìm diễn ra như sau:

• Khi mở van: Người vận hành xoay vô lăng theo chiều mở ren truyển động sẽ kéo đĩa van dịch chuyển lên trên. Lúc đó, ty van gần như giữ nguyên vị trí và đường dòng chảy được mở hoàn toàn. Lưu chất đi qua với tổn thất áp suất rất nhỏ.
• Khi đóng van: Khi xoay vô lăng theo chiều ngược lại đĩa van sẽ di chuyển xuống. Sau đó đĩa ép vào bề mặt seat và dòng lưu chất sẽ bị chặn hoàn toàn.

Nhờ cơ cấu đóng kín này, van cổng ty chìm có khả năng ngăn rò rỉ hiệu quả trong nhiều hệ thống công nghiệp.

Phân Loại Van Cổng Ty Chìm Phổ Biến Nhất Hiện Nay

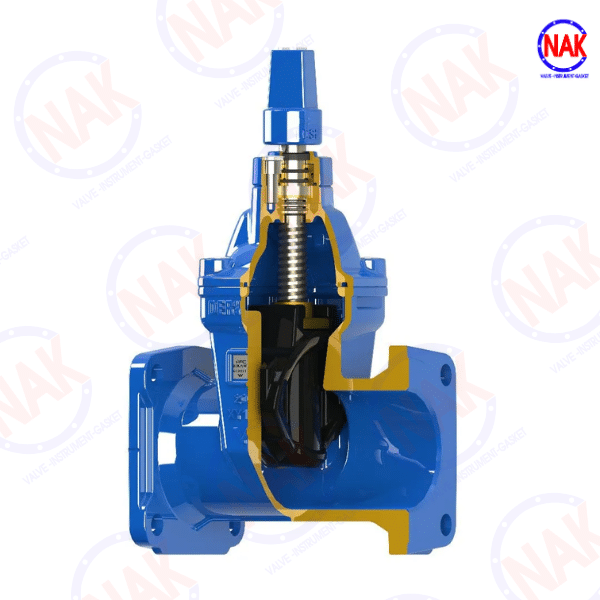

Van Cổng Ty Chìm Nêm Mềm

Đây là loại van cổng phổ biến nhất hiện nay, thay thế dần cho các dòng van nêm kim loại kiểu cũ trong hệ thống nước.

• Đặc điểm nổi bật: Đĩa van làm bằng gang nhưng được bọc kín hoàn toàn bằng một lớp cao su mềm EPDM đàn hồi cao. Đáy lòng van được thiết kế phẳng, không có rãnh lõm dưới đáy. Khi đóng van, lớp cao su này ép chặt vào lòng van phẳng. Điều này làm triệt tiêu hoàn toàn khe hở và mang lại độ kín khít tuyệt đối, đồng thời không lo rác, cát bị kẹt lại dưới đáy lòng van.
• Ứng dụng thực tế: Mạng lưới cấp nước sạch đô thị, đường ống nước sinh hoạt tòa nhà chung cư, và hệ thống đường ống nước cứu hỏa PCCC.

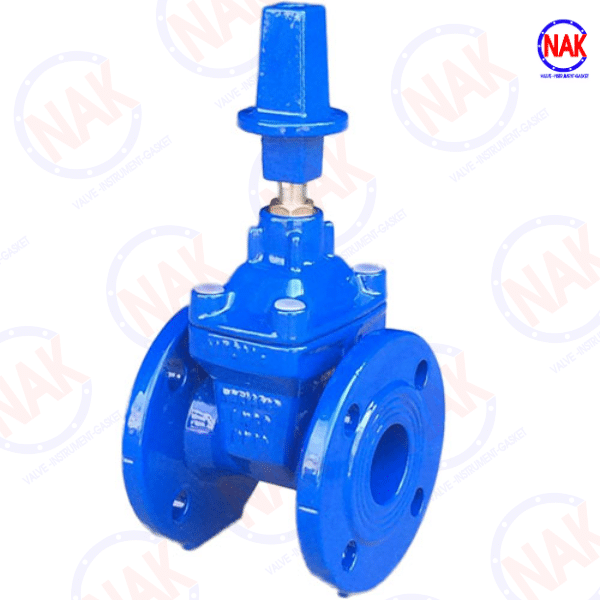

Van Cổng Ty Chìm Nắp Chụp

Thiết kế thông minh dành riêng cho các tuyến ống ngầm dưới lòng đường hoặc trong hố ga sâu.

• Đặc điểm nổi bật: Van loại bỏ hoàn toàn phần tay quay vô lăng cồng kềnh. Thay vào đó là một nắp chụp hình vuông bằng gang bảo vệ đầu trục. Trục này có thể kết nối với một thanh ty ren kéo dài lên sát mặt đất.
• Ứng dụng thực tế: Lắp ngầm dưới lòng đất hoặc lòng đường đô thị. Nhân viên kỹ thuật chỉ cần đứng trên vỉa hè, dùng khóa chữ T cắm xuống nắp chụp để đóng mở van nhanh chóng mà không cần phải chui xuống hố ga chật hẹp, ẩm ướt.

Van Cổng Ty Chìm Tay Quay

Dòng van cơ học truyền thống, đơn giản và có độ bền cơ học cực cao.

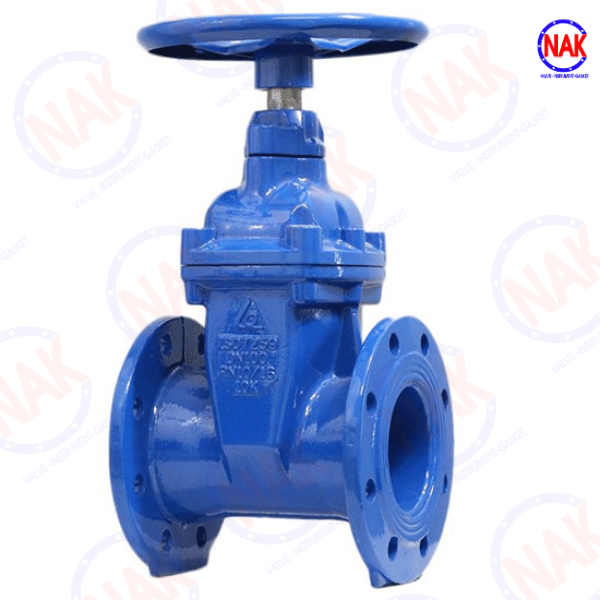

• Đặc điểm nổi bật: Trang bị một vô lăng tròn gắn cố định trên đầu trục van. Vận hành hoàn toàn bằng sức người. Do cơ cấu trục ren trong vận hành rất êm ái, lực vặn tay nhẹ nhàng hơn nhiều so với dòng ty nổi.
• Ứng dụng thực tế: Lắp nổi tại các phòng bơm, nhà trạm xử lý nước, tủ kỹ thuật cơ điện của tòa nhà những nơi thoáng đãng, dễ dàng tiếp cận để thao tác bằng tay.

Van Cổng Ty Chìm Tín Hiệu Điện

Đây là một trong những thiết bị giúp đơn giản hóa trong các hệ thống an toàn và tự động hóa tòa nhà.

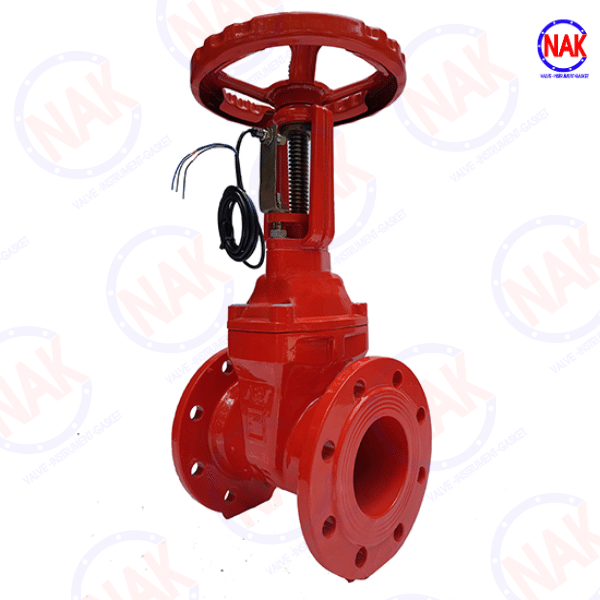

• Đặc điểm nổi bật: Phần cổ van được tích hợp một bộ công tắc giám sát hành trình. Khi van bị đóng hoặc mở, bộ cảm biến này sẽ lập tức truyền tín hiệu điện về tủ điều khiển trung tâm để cảnh báo trạng thái hoạt động của van.
• Ứng dụng thực tế: Bắt buộc phải có trong hệ thống sprinkler (đầu phun tự động) và hệ chữa cháy vách tường của các trung tâm thương mại, chung cư để đảm bảo van luôn ở trạng thái Mở hoàn toàn, sẵn sàng cấp nước khi xảy ra hỏa hoạn.

Van Cổng Ty Chìm Điều Khiển Điện

Giải pháp thay thế sức người tối ưu cho các hệ thống tự động hóa hoàn toàn.

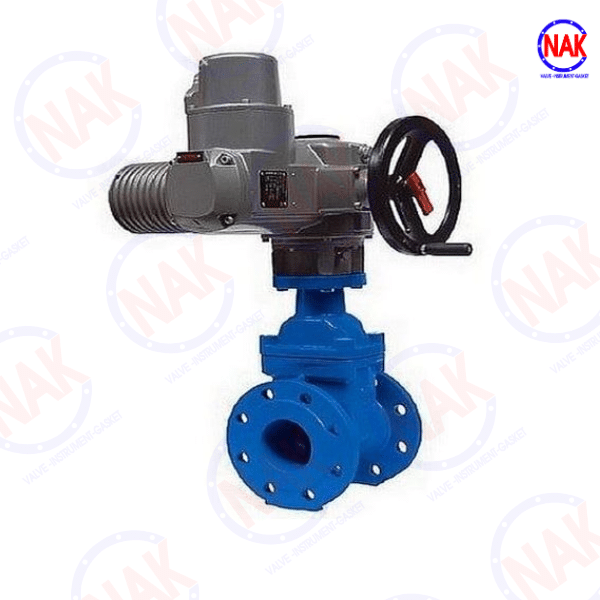

• Đặc điểm nổi bật: Đỉnh trục van kết nối trực tiếp với một mô-tơ điện sử dụng nguồn điện thông dụng. Van có thể đóng hoặc mở tự động hoàn toàn chỉ bằng một nút nhấn từ phòng điều khiển, tích hợp đồng bộ với hệ thống SCADA hoặc PLC của nhà máy.
• Ứng dụng thực tế: Sử dụng tại các nhà máy xử lý nước thải lớn, các vị trí van ngập nước nguy hiểm, hoặc trên các đường ống kích thước siêu lớn (từ DN400 trở lên) nơi sức người không thể vặn tay nổi.

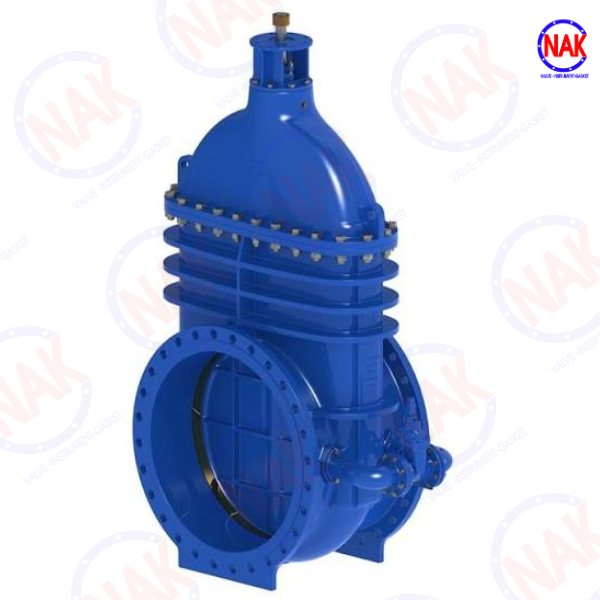

Van Cổng Ty Chìm Nêm Cứng Kim Loại

Dòng van chuyên trị các môi trường lưu chất có tính chất khắc nghiệt.

• Đặc điểm nổi bật: Đĩa van bằng kim loại được mài phẳng cơ khí chính xác để khớp trực tiếp vào phần vành đệm (Seat) kim loại trong thân van. Dòng van này chịu được nhiệt độ cao tốt hơn hẳn nêm bọc cao su và không sợ bị rách đĩa khi gặp dị vật cứng xước qua.
• Ứng dụng thực tế: Hệ thống nước thải thô chưa qua xử lý (chứa đất cát, sỏi nhỏ), đường ống dẫn dầu công nghiệp, các hệ thống nước nóng hoặc hơi nóng áp suất thấp.

Ưu Điểm Và Nhược Điểm Van Cổng Ty Chìm

Ưu điểm

• Thiết kế nhỏ gọn: Do ty van không nhô lên khi vận hành nên tổng chiều cao của van luôn được giữ cố định.
• Tiết kiệm không gian lắp đặt: Không cần khoảng trống phía trên để ty van dịch chuyển.
• Độ kín cao: Khi đóng hoàn toàn, đĩa van ép chặt vào bề mặt làm kín giúp ngăn chặn hiệu quả hiện tượng rò rỉ lưu chất.
• Tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy nên lưu chất đi qua gần như không gặp cản trở.
• Dễ vận hành: Van được điều khiển bằng vô lăng hoặc bộ truyền động điện, khí nén với thao tác đơn giản và ổn định.

Nhược điểm

• Khó quan sát trạng thái đóng mở: Do ty van không thay đổi chiều cao nên người vận hành không thể nhận biết trực tiếp van đang mở hay đóng hoàn toàn.
• Ty van tiếp xúc với môi chất: Ren truyền động nằm bên trong thân van nên có thể chịu ảnh hưởng của môi chất. Nếu không được bảo trì định kỳ, khả năng đóng mở có thể bị ảnh hưởng.
• Khó bảo trì hơn: Khi cần kiểm tra hoặc thay thế ty van, quá trình tháo lắp thường phức tạp hơn do các chi tiết truyền động nằm bên trong thân van.
• Không phù hợp để điều tiết lưu lượng: Van cổng ty chìm được thiết kế để đóng hoặc mở hoàn toàn. Nếu sử dụng để điều tiết lưu lượng có thể gây ra mòn đĩa van, giảm tuổi thọ thiết bị và hư hỏng bề mặt.

Xem thêm: So Sánh Van Cổng Ty Nổi Và Ty Chìm

Ứng Dụng Của Van Cổng Ty Chìm

• Hệ thống cấp nước: Đóng ngắt các tuyến ống cấp nước trong khu dân cư, nhà máy và công trình hạ tầng.

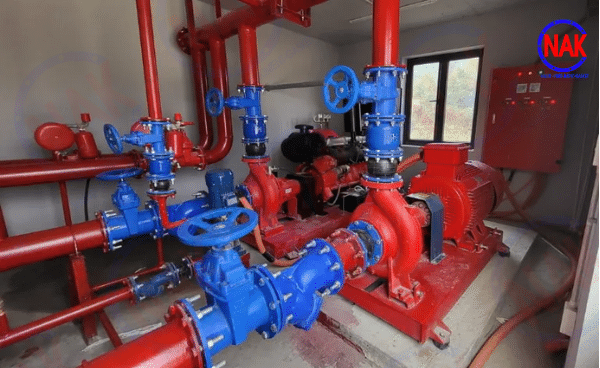

• Hệ thống phòng cháy chữa cháy: Được lắp đặt tại các tuyến ống cấp nước chữa cháy, hố van và trạm bơm nhờ thiết kế tiết kiệm không gian.
• Hệ thống HVAC: Điều khiển dòng nước lạnh hoặc nước nóng trong hệ thống điều hòa không khí trung tâm.
• Nhà máy xử lý nước: Sử dụng để cô lập các bể chứa, bơm và đường ống trong quá trình vận hành hoặc bảo trì.
• Hệ thống đường ống ngầm: Đây là một trong những ứng dụng tiêu biểu nhất của van cổng ty chìm.

Xem thêm: Van Cổng Ty Nổi Là Gì?

Van cổng ty chìm là giải pháp tối ưu cho các hệ thống đường ống có không gian lắp đặt hạn chế hoặc lắp đặt ngầm nhờ thiết kế nhỏ gọn, độ kín cao và khả năng vận hành ổn định. Việc lựa chọn đúng vật liệu, tiêu chuẩn kết nối và thông số kỹ thuật sẽ giúp hệ thống hoạt động an toàn, bền bỉ và đạt hiệu quả lâu dài. Nhật An Khang tin rằng qua bài viết này bạn có thể dễ dàng lựa chọn thiết bị phù hợp với hệ thống đường ống của mình.
