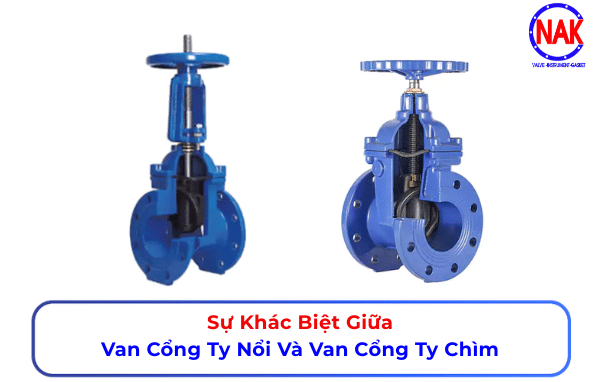

Sự Khác Biệt Giữa Van Cổng Ty Nổi Và Van Cổng Ty Chìm

Van cổng là thiết bị đóng ngắt lưu chất được sử dụng phổ biến trong các hệ thống cấp nước, PCCC và nhiều ngành công nghiệp khác. Trong số các dòng van cổng hiện nay, van cổng ty nổi và van cổng ty chìm là hai lựa chọn được sử dụng rộng rãi nhất. Hãy cùng Nhật An Khang tìm hiểu những điểm khác biết của 2 dòng van này trong môi trường công nghiệp qua bài viết dưới đây.

Tổng Quan Về Van Cổng Ty Nổi Và Van Cổng Ty Chìm

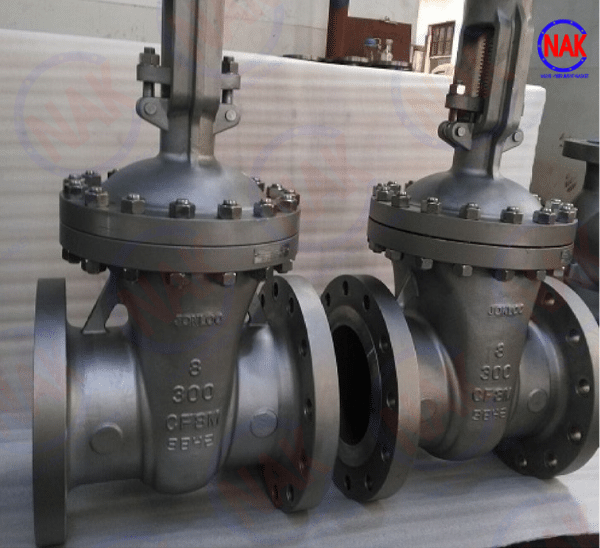

Van Cổng Ty Nổi

Van cổng ty nổi (rising stem gate valve) là loại van có ty van chuyển động lên xuống cùng với đĩa van trong quá trình đóng hoặc mở. Khi van mở hoàn toàn, phần ty sẽ nhô lên khỏi nắp van, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của van.

Nhờ thiết kế này, van cổng ty nổi được đánh giá cao về khả năng quan sát và bảo trì. Thiết bị thường được lắp đặt tại các nhà máy công nghiệp, hệ thống hơi, hóa chất hoặc những vị trí có không gian rộng và yêu cầu kiểm tra định kỳ.

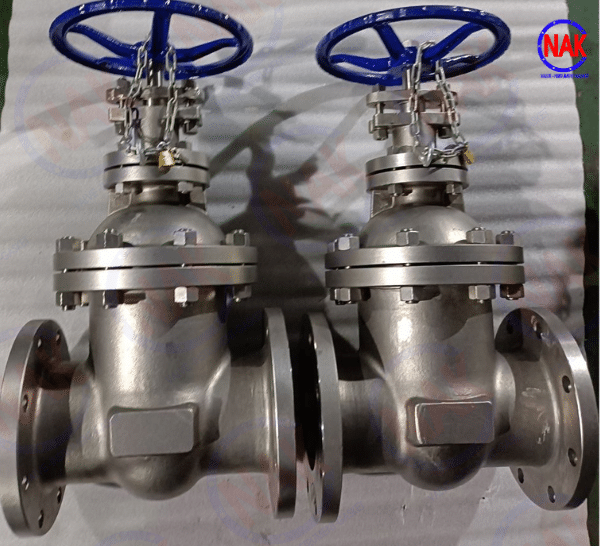

Van Cổng Ty Chìm

Van cổng ty chìm (non-rising stem gate valve) là loại van có ty van cố định, trong khi đĩa van di chuyển lên xuống bên trong thân van để đóng hoặc mở dòng lưu chất.

Do ty van không thay đổi chiều cao trong quá trình vận hành. Tổng thể van có thiết kế nhỏ gọn hơn và phù hợp với các hệ thống có không gian lắp đặt hạn chế như đường ống ngầm, hố van hoặc phòng kỹ thuật.

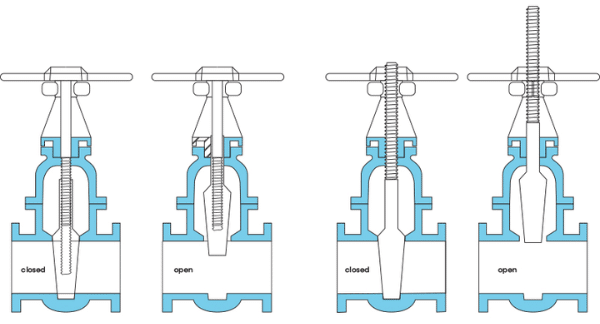

So Sánh Giữa Van Cổng Ty Nổi Và Van Cổng Ty Chìm

Mặc dù đều thuộc nhóm van cổng và có cùng chức năng đóng ngắt dòng lưu chất. Nhưng van cổng ty nổi và van cổng ty chìm có nhiều điểm khác biệt về thiết kế và cách vận hành.

Những Điểm Giống Nhau Của Van Cổng Ty Nổi Và Ty Chìm

Cả hai loại van đều được thiết kế để kiểm soát dòng lưu chất trong hệ thống đường ống. Có nhiều đặc điểm chung về cấu tạo cũng như chức năng.

• Đều sử dụng đĩa van dạng cổng để đóng hoặc mở dòng lưu chất.
• Chỉ phù hợp với hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, không nên sử dụng để điều tiết lưu lượng.
• Có thể chế tạo từ nhiều loại vật liệu như gang, gang cầu, thép carbon hoặc inox để đáp ứng các điều kiện làm việc khác nhau.
• Được sản xuất với nhiều tiêu chuẩn kết nối như JIS, DIN, ANSI và BS.
• Ứng dụng rộng rãi trong các hệ thống cấp nước, HVAC, PCCC, hơi nóng, dầu khí và hóa chất.

Những Điểm Khác Nhau Của Van Cổng Ty Nổi Và Ty Chìm

Phân Biệt Theo Câu Tạo

• Van cổng ty nổi: Được thiết kế với ty van liên kết trực tiếp với đĩa van. Khi xoay vô lăng, ty van sẽ di chuyển lên xuống cùng với đĩa van, giúp người vận hành dễ dàng quan sát trạng thái đóng hoặc mở của van. Ren truyền động được bố trí bên ngoài thân van nên ít tiếp xúc với môi chất, thuận tiện cho việc kiểm tra và bảo trì.
• Van cổng ty chìm: Có ty van cố định trong suốt quá trình vận hành. Khi xoay vô lăng, đĩa van sẽ di chuyển bên trong thân van thông qua cơ cấu ren truyền động. Thiết kế này giúp giảm chiều cao tổng thể của van và phù hợp với những vị trí lắp đặt có không gian hạn chế.
• Điểm khác biệt: Van cổng ty nổi có ty van di chuyển theo hành trình đóng mở nên dễ quan sát và bảo trì hơn. Trong khi đó, van cổng ty chìm có ty van cố định, giúp tiết kiệm không gian nhưng khó xác định trạng thái vận hành bằng mắt thường.

Phân Biệt Theo Cơ Chế Hoạt Động

• Van cổng ty nổi: Khi vô lăng được xoay, ty van và đĩa van cùng chuyển động theo phương thẳng đứng. Khi mở hoàn toàn, ty van sẽ nhô lên khỏi thân van; khi đóng, ty van hạ xuống cùng với đĩa van để chặn dòng lưu chất.
• Van cổng ty chìm: Khi vận hành, ty van gần như không thay đổi chiều cao. Chuyển động quay của vô lăng được truyền đến đĩa van thông qua ren bên trong thân van, giúp đĩa van nâng lên hoặc hạ xuống để đóng mở dòng chảy.
• Điểm khác biệt: Van cổng ty nổi cho phép người vận hành quan sát trực tiếp quá trình đóng mở, còn van cổng ty chìm có thiết kế kín hơn, phù hợp với hệ thống yêu cầu tiết kiệm không gian.

Phân Biệt Theo Khả Năng Bảo Trì

• Van cổng ty nổi: Nhờ ren truyền động nằm bên ngoài thân van, việc vệ sinh, bôi trơn và kiểm tra được thực hiện nhanh chóng. Đồng thời, ren ít tiếp xúc với môi chất nên hạn chế tình trạng ăn mòn và kéo dài tuổi thọ thiết bị.
• Van cổng ty chìm: Ren truyền động nằm trong thân van và tiếp xúc trực tiếp với lưu chất. Đối với môi trường có nhiều cặn bẩn hoặc hóa chất ăn mòn, cần bảo dưỡng định kỳ để đảm bảo van hoạt động ổn định.
• Điểm khác biệt: Van cổng ty nổi có lợi thế về bảo trì và tuổi thọ của cơ cấu truyền động. Trong khi van cổng ty chìm yêu cầu quy trình bảo dưỡng kỹ lưỡng hơn nếu làm việc trong môi trường khắc nghiệt.

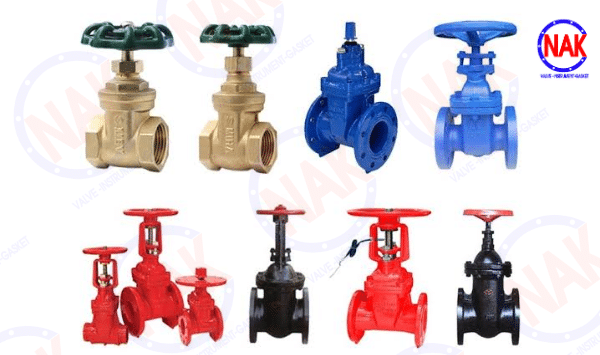

Đặc Điểm Nổi Bật Của Từng Loại Van Cổng Trong Thực Tế

Mỗi loại van cổng đều có những ưu điểm riêng, phù hợp với từng điều kiện vận hành và yêu cầu kỹ thuật. Việc hiểu rõ thế mạnh của từng dòng van sẽ giúp lựa chọn thiết bị phù hợp, tối ưu hiệu quả sử dụng và chi phí đầu tư.

Đặc Điểm Nổi Bật Của Van Cổng Ty Chìm

• Thiết kế nhỏ gọn: Chiều cao của van không thay đổi trong quá trình vận hành, giúp dễ dàng lắp đặt tại các vị trí có không gian hạn chế.
• Phù hợp với hệ thống ngầm: Van có thể lắp trong hố van, đường ống ngầm hoặc buồng kỹ thuật mà không cần khoảng trống phía trên để ty van di chuyển.
• Chi phí đầu tư hợp lý: So với van cổng ty nổi, nhiều dòng van cổng ty chìm có mức giá cạnh tranh hơn, phù hợp với các dự án cấp nước và hạ tầng quy mô lớn.

Đặc Điểm Nổi Bật Của Van Cổng Ty Nổi

• Dễ quan sát trạng thái vận hành: Khi van mở hoặc đóng, ty van sẽ di chuyển lên xuống theo đĩa van. Giúp người vận hành dễ dàng nhận biết trạng thái hoạt động chỉ bằng mắt thường.
• Thuận tiện cho việc bảo trì: Ren truyền động nằm ngoài thân van nên ít tiếp xúc với môi chất. Điều này giúp việc vệ sinh, bôi trơn và kiểm tra định kỳ trở nên đơn giản hơn, đồng thời kéo dài tuổi thọ của cơ cấu truyền động.
• Độ bền cao trong môi trường công nghiệp: Do hạn chế tiếp xúc với lưu chất, ty van ít bị ăn mòn hoặc bám cặn, đặc biệt phù hợp với các hệ thống hơi nóng, hóa chất và dầu khí.

Sự khác biệt giữa van cổng ty nổi và van cổng ty chìm có đến đâu thì vẫn mang lại hiệu quả đóng ngắt lưu chất ổn định. Nhưng mỗi loại sẽ phù hợp với những điều kiện lắp đặt và cách phận hành khác nhau. Nhật An Khang tin rằng qua bài viết trên sự hiểu rõ về khác biệt sẽ giúp bạn lựa chọn loại van phù hợp dễ dàng hơn.
