Van Cổng Ty Nổi: Kiểm Soát Trực Quan Cho Hệ Thống Lớn

Van cổng ty nổi là một trong những dòng van cổng được sử dụng phổ biến trong các hệ thống công nghiệp. Van có khả năng đóng ngắt dòng chảy hiệu quả, độ kín cao và đặc biệt là dễ quan sát trạng thái vận hành. Hãy cùng Nhật An Khang tìm hiểu rõ hơn từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế của dòng van này qua bài viết dưới đây.

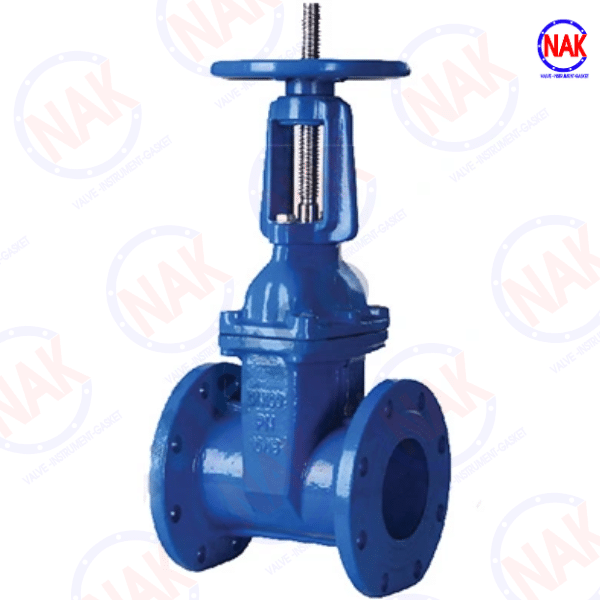

Van Cổng Ty Nổi Là Gì?

Van cổng ty nổi (rising stem gate valve) là loại van cổng có trục van di chuyển lên xuống cùng với đĩa van khi thực hiện thao tác đóng hoặc mở. Khi van mở hoàn toàn, phần ty van sẽ nhô lên khỏi nắp van, cho phép người vận hành nhận biết trạng thái làm việc của thiết bị bằng mắt thường.

Van cổng ty nổi được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất, không thích hợp sử dụng để điều tiết lưu lượng trong thời gian dài. Thiết bị đóng vai trò quan trọng trong hệ thống đường ống công nghiệp như:

• Đóng ngắt dòng lưu chất: Cho phép cô lập từng đoạn đường ống để phục vụ quá trình sửa chữa hoặc bảo trì mà không ảnh hưởng đến toàn bộ hệ thống.
• Kiểm soát vận hành hệ thống: Hỗ trợ quá trình phân phối nước, hơi, dầu hoặc các môi chất công nghiệp một cách an toàn và ổn định.
• Hỗ trợ kiểm tra nhanh: Nhờ phần ty van chuyển động lên xuống, người vận hành có thể xác định ngay trạng thái đóng hoặc mở của van mà không cần tháo thiết bị hoặc sử dụng cảm biến hỗ trợ.

Xem thêm: Van Cổng Là Gì?

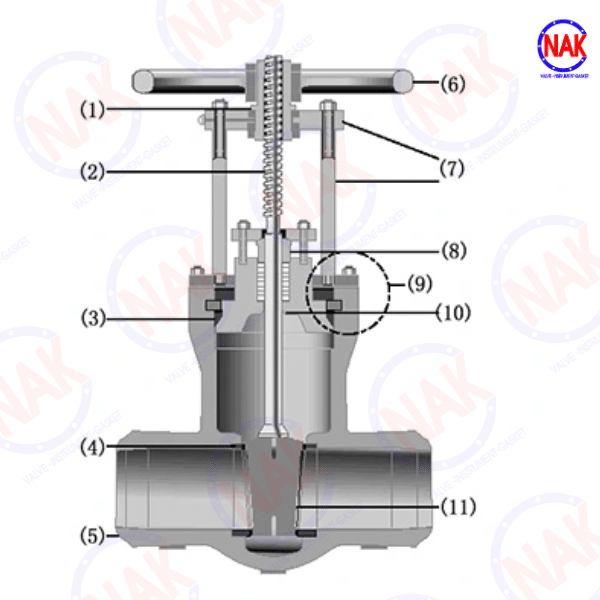

Cấu Tạo Chi Tiết Của Van Cổng Ty Nổi

Cấu tạo cơ khí của van cổng ty nổi được tối ưu để chịu được áp lực cao và giúp người vận hành dễ dàng bảo trì từ bên ngoài:

• Thân van: Thường được đúc bằng gang cầu, thép đúc hoặc inox với hai đầu mặt bích dày dặn để kết nối chắc chắn vào đường ống.
• Nắp van: Phần nắp phía trên thân van, liên kết bằng bu-lông vững chắc. Nắp van có nhiệm vụ giữ trục van và tạo không gian cho hệ thống làm kín.
• Ty van nổi: Trục thép không gỉ dạng thanh tròn được tiện ren ngoài cực kỳ chính xác. Đầu dưới liên kết cứng với đĩa van, đầu trên luồn qua tay quay.
• Đĩa van: Khi trục van nâng lên, đĩa van cũng được kéo lên theo để mở hoàn toàn dòng chảy.
• Nắp ép và tết chèn: Nằm ở cổ van, sử dụng các vòng đệm tết chèn quấn quanh trục để ngăn lưu chất rò rỉ ra ngoài dọc theo trục van.
• Tay quay vô lăng: Bộ phận nhận lực từ tay người vận hành để truyền lực xoay vào đai ốc trục, biến chuyển động quay thành chuyển động tịnh tiến của ty van.

Nguyên Lý Hoạt Động Của Van Cổng Ty Nổi

Cơ chế hoạt động của van dựa trên sự kết hợp cơ khí giữa chuyển động xoay tròn của vô lăng và chuyển động tịnh tiến của trục ren ngoài:

• Quá trình mở van: Khi xoay vô lăng ngược chiều kim đồng hồ, đai ốc truyền động ở cổ van xoay tại chỗ, ép trục ren phải trượt thẳng đứng đi lên. Trục van kéo theo đĩa van nhấc ra khỏi lòng đường ống. Phần trục ren nhô cao vượt lên trên tay quay vô lăng báo hiệu van đã mở.
• Quá trình đóng van: Khi xoay vô lăng theo chiều kim đồng hồ, trục ren bị đẩy trượt lùi xuống dưới, ép chặt đĩa van xuống đáy lòng van. Khi đóng hoàn toàn, đầu trục van sẽ hạ thấp xuống bằng sát mặt của tay quay vô lăng.

Phân Loại Các Dòng Van Cổng Ty Nổi Phổ Biến

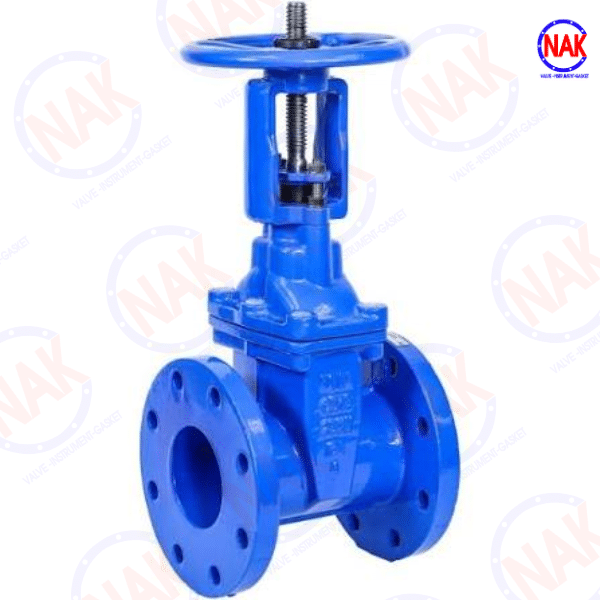

Van Cổng Ty Nổi Tay Quay Vô Lăng

Đây là dòng van cơ bản, truyền thống và xuất hiện ở hầu hết mọi công trình lớn nhỏ nhờ cơ cấu vận hành thủ công trực quan, bền bỉ.

• Đặc điểm: Trục ren ngoài được kết nối với một vô lăng kim loại. Khi quay vô lăng, trục ren sẽ trượt thẳng đứng lên cao vượt ra ngoài tay quay để mở van.
• Ứng dụng thực tế: Lắp đặt nổi tại các trạm bơm, phòng máy kỹ thuật của tòa nhà, dễ tiếp cận để kỹ thuật viên thao tác vặn tay.

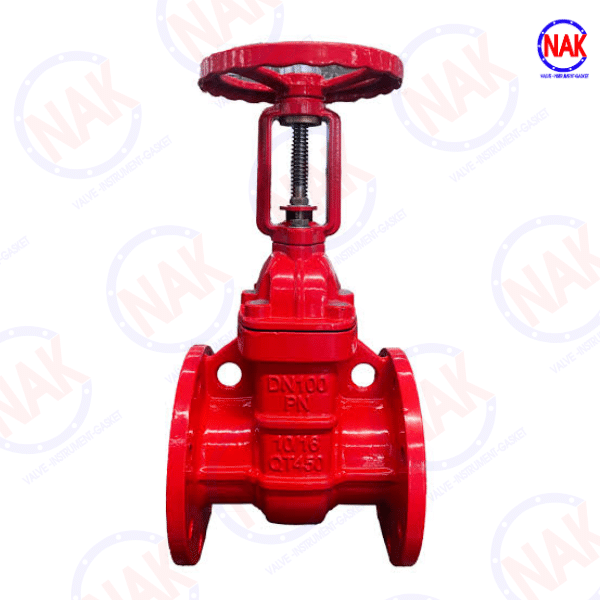

Van Cổng Ty Nổi Kèm Công Tắc Giám Sát

Dòng van an toàn bắt buộc phải có trong các tiêu chuẩn thiết kế cơ điện hiện đại.

• Đặc điểm: Phần cổ ty nổi được gắn thêm một bộ cảm biến giám sát hành trình. Khi trục van mở hoặc đóng, cảm biến sẽ truyền tín hiệu điện về tủ điều khiển trung tâm.
• Ứng dụng thực tế: Chuyên dụng cho các đường ống cấp nước chính của hệ thống phòng cháy chữa cháy trong chung cư, trung tâm thương mại. Thiết bị này giúp ban quản lý giám sát 24/7 để đảm bảo đường ống cứu hỏa luôn ở trạng thái mở, sẵn sàng dẫn nước khi có hỏa hoạn.

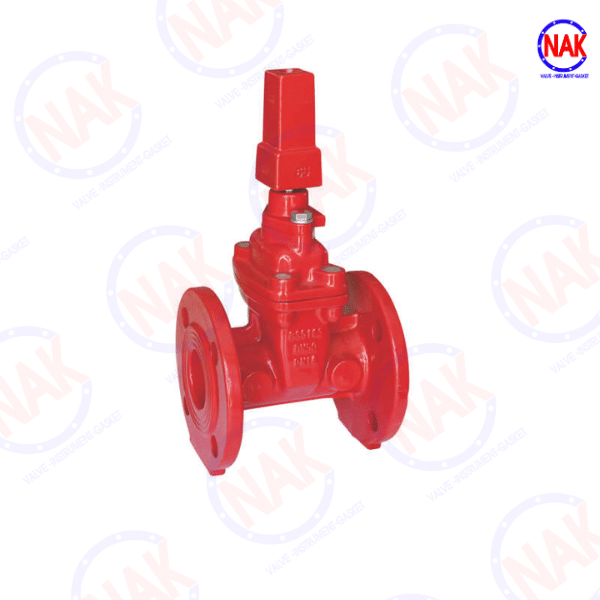

Van Cổng Ty Nổi Nắp Chụp

Giải pháp cơ khí tối ưu dành riêng cho các đường ống có kích thước cực lớn

• Đặc điểm: Do đĩa van rất nặng và áp lực nước lớn, van được trang bị thêm một hộp số giảm tốc trợ lực gắn ở cổ van. Việc đóng mở lúc này sẽ qua hệ thống bánh răng truyền lực, giúp giảm lực vặn tay đi rất nhiều lần.
• Ứng dụng thực tế: Trạm bơm đầu nguồn, nhà máy cấp nước sạch đô thị, hoặc hệ thống thủy lợi quy mô lớn, nơi sức người bình thường không thể vặn tay nổi nếu không có trợ lực bánh răng.

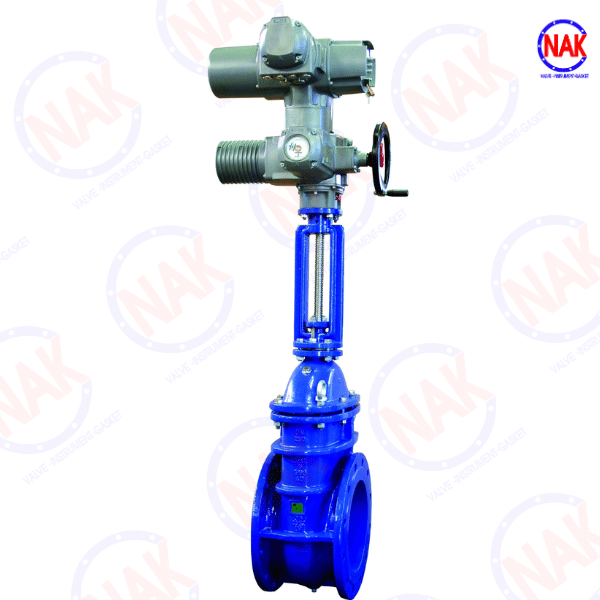

Van Cổng Ty Nổi Điều Khiển Điện

Dòng van đóng ngắt tự động hoàn toàn, kết nối trực tiếp với trung tâm điều hành thông minh.

• Đặc điểm nổi bật: Phần vô lăng được thay thế hoàn toàn bằng một bộ truyền động điện chạy nguồn điện. Van tự động đóng và mở thông qua nút nhấn từ xa hoặc lập trình tự động theo cảm biến lưu lượng, áp suất thông qua hệ thống SCADA hoặc PLC.
• Ứng dụng thực tế: Các nhà máy hóa chất, nhà máy xử lý nước thải quy mô lớn, hoặc tại các vị trí đường ống trên cao, không gian độc hại nguy hiểm mà con người khó tiếp cận trực tiếp.

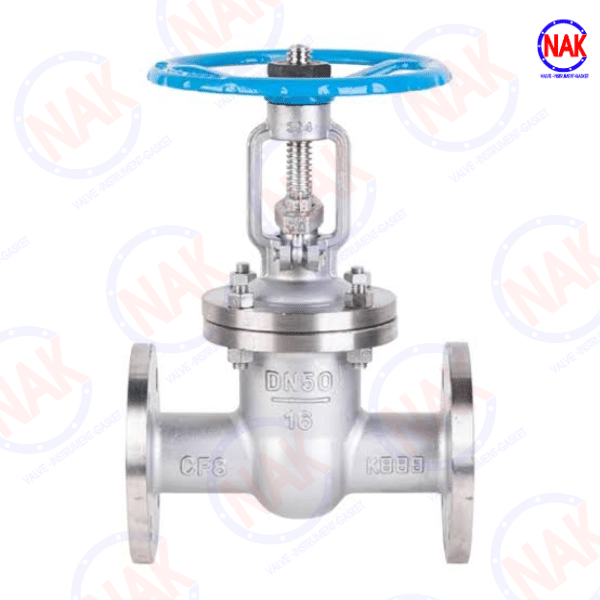

Van Cổng Ty Nổi Toàn Thân Inox

Dòng van cao cấp chuyên trị các môi trường có tính ăn mòn hóa học cực kỳ khắc nghiệt.

• Đặc điểm nổi bật: Toàn bộ thân van, trục ren ngoài và đĩa van đều được đúc từ chất liệu inox cao cấp. Đĩa van là dạng nêm cứng kim loại mài phẳng, chịu nhiệt độ cao và kháng hóa chất tuyệt đối.
• Ứng dụng thực tế: Hệ thống đường ống dẫn hóa chất, axit, nước biển, các nhà máy chế biến thực phẩm, bia rượu, dược phẩm hoặc các thiết bị nhuộm vải công nghiệp.

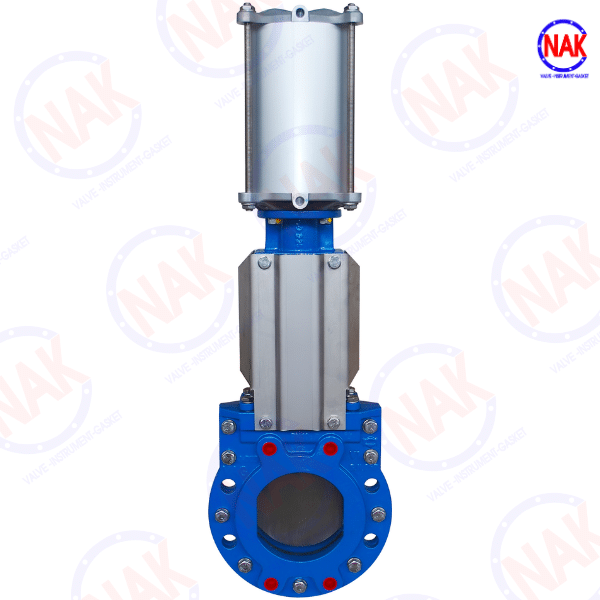

Van Cổng Ty Nổi Điều Khiển Khí Nén

• Giải pháp đóng ngắt tự động có thời gian đáp ứng nhanh hành trình và cực kỳ an toàn về cháy nổ.
• Đặc điểm nổi bật: Sử dụng một xi-lanh khí nén lắp trên đỉnh trục để đẩy trục van lên xuống. Cơ cấu này sử dụng áp lực khí nén sạch để vận hành van một cách nhanh chóng và hoàn toàn không phát ra tia lửa điện.
• Ứng dụng thực tế: Rất phổ biến trong các nhà máy lọc hóa dầu, hệ thống dẫn khí gas, các nhà máy sản xuất giấy, xi măng những nơi yêu cầu tốc độ đóng ngắt nhanh và có tiêu chuẩn chống cháy nổ nghiêm ngặt.

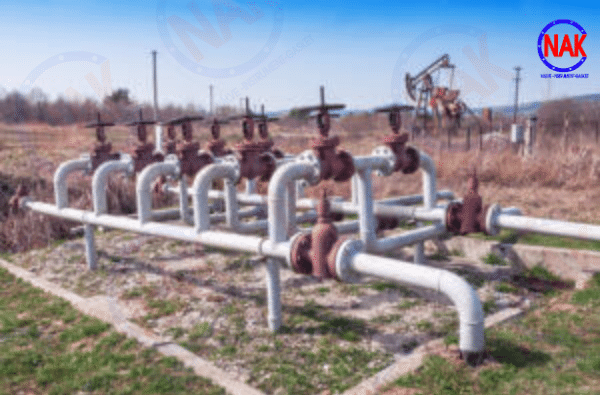

Ưu Điểm Và Nhược Điểm Của Van Cổng Ty Nổi

Ưu điểm

• Dễ quan sát trạng thái đóng mở: Khi van mở hoàn toàn, ty van sẽ nhô lên khỏi thân van, giúp người vận hành dễ dàng xác định trạng thái hoạt động mà không cần tháo thiết bị.
• Thuận tiện cho công tác bảo trì: Do phần ren truyền động nằm bên ngoài thân van nên việc kiểm tra, vệ sinh và bôi trơn được thực hiện dễ dàng hơn.
• Độ kín cao: Đĩa van và bề mặt làm kín được thiết kế với độ chính xác cao, giúp ngăn chặn hiệu quả hiện tượng rò rỉ.
• Phù hợp với hệ thống công nghiệp: Van cổng ty nổi được sử dụng rộng rãi trong các nhà máy nhờ khả năng vận hành ổn định, dễ kiểm tra.

Nhược điểm

• Chiếm nhiều không gian lắp đặt: Do ty van di chuyển lên xuống trong quá trình vận hành nên cần có khoảng trống phía trên đủ lớn.
• Không phù hợp với không gian hẹp: Trong các công trình có diện tích hạn chế.
• Giá thành cao: Thiết kế cơ cấu truyền động và kết cấu ty nổi thường làm chi phí sản xuất cao hơn

Xem thêm: So Sánh Van Cổng Ty Nổi Và Ty Chìm

Ứng Dụng Của Van Cổng Ty Nổi

• Hệ thống hơi công nghiệp: Đóng ngắt đường ống dẫn hơi tại nhà máy dệt, thực phẩm, giấy và nhiệt điện.
• Nhà máy hóa chất: Kiểm soát dòng lưu chất trong các hệ thống yêu cầu khả năng chống ăn mòn và bảo trì thường xuyên.
• Nhà máy dầu khí: Sử dụng trên các tuyến ống vận chuyển dầu và khí, nơi cần kiểm tra trực quan trạng thái đóng mở của van.
• Nhà máy điện: Ứng dụng trong hệ thống nước làm mát, hơi nước và các đường ống áp suất cao.
• Hệ thống cấp nước công nghiệp: Điều khiển các tuyến ống chính tại nhà máy xử lý nước và khu công nghiệp.
• Hệ thống HVAC: Đóng ngắt đường ống nước lạnh hoặc nước nóng trong hệ thống điều hòa trung tâm.

Xem thêm: Van Cổng Ty Chìm Là Gì?

Van cổng ty nổi là giải pháp phù hợp cho các hệ thống yêu cầu dễ quan sát trạng thái vận hành và thuận tiện trong quá trình bảo trì. Việc lựa chọn đúng vật liệu, kích thước và tiêu chuẩn kết nối sẽ giúp hệ thống đường ống hoạt động ổn định, an toàn và bền bỉ theo thời gian. Nhật An Khang tin rằng qua bài viết trên sẽ giúp bạn dễ dàng lựa chọn được thiết bị phù hợp cho hệ thống nhà máy của mình.
