Hướng Dẫn Sử Dụng Van Giảm Áp Chi Tiết
Th10
Lắp đặt van giảm áp đúng kỹ thuật cần thực hiện đúng 3 bước: tính đúng kích cỡ van theo hệ số lưu lượng KVS, chọn đúng sơ đồ lắp đặt theo đặc điểm hệ thống và thiết lập áp suất chính xác khi vận hành lần đầu. Hãy cùng Nhật An Khang tìm hiểu công thức tính và 3 bước chi tiết này qua bài viết bên dưới.
1. Thông Tin An Toàn Và Kiểm Tra Trước Khi Lắp Đặt
Trước khi tiến hành bất kỳ thao tác lắp đặt nào, việc đảm bảo an toàn là bước tiên quyết. Đồng thời, cần kiểm tra kỹ lưỡng các thông số kỹ thuật. Điều này giúp tránh rủi ro và hư hỏng hệ thống.
Đảm Bảo An Toàn Chung:
- Chắc chắn hệ thống ngừng hoạt động hoàn toàn và đã được xả áp trước khi tiến hành lắp đặt, sửa chữa hay bảo trì van.
- Đọc và tuân thủ các hướng dẫn an toàn cụ thể từ nhà sản xuất van.
- Sử dụng đồ bảo hộ lao động (PPE) cần thiết: kính bảo hộ, găng tay, giày bảo hộ…
- Tuyệt đối không đứng đối diện hoặc thao tác trực tiếp trên van khi hệ thống đang có áp suất.
Kiểm Tra Tương Thích Vật Liệu và Áp Suất:
- Vật liệu Van: Vật liệu chế tạo van (thân, nắp, gioăng, đĩa…) phải phù hợp và có khả năng chịu được nhiệt độ, áp suất, và tính chất ăn mòn của môi chất (hơi, nước, khí nén…).
- Áp suất làm việc: Van phải có mức áp suất định mức (PN) cao hơn hoặc bằng áp suất làm việc tối đa của hệ thống tại vị trí lắp đặt.
- Dải áp suất (P2): Rà soát lại thông số dải áp suất điều chỉnh sau Van giảm áp (P2). Đảm bảo dải này bao gồm giá trị áp suất mong muốn của bạn.
Xem thêm: Hướng Dẫn Sử Dụng Van Và Thiết Bị Đường Ống Công Nghiệp
2. Tính Toán Và Lựa Chọn Kích Cỡ Van (Size)
Lựa chọn đúng kích cỡ van là yếu tố quan trọng nhất. Điều này quyết định hiệu suất, độ ổn định và tuổi thọ của van. Không nên chọn van dựa theo kích thước đường ống sẵn có, mà phải dựa vào hệ số lưu lượng.
Khái niệm hệ số lưu lượng: KVS là lưu lượng nước (tính bằng m3 /h) đi qua van với độ chênh áp là 1 bar và nhiệt độ nước là 5oC đến 30oC. Đối với hơi nước, ta cần tính toán KVS yêu cầu của hệ thống để chọn van phù hợp.
Tính toán KVS yêu cầu của hệ thống: Dựa trên công thức được cung cấp, giả sử P1 và P2 là Áp suất tuyệt đối (bar) (áp suất đo 1.013 bar), Q là lưu lượng hơi (kg/h). KVS của hệ thống được tính như sau:
- Trường hợp 1: Tốc độ dòng chảy dưới tốc độ âm thanh (Subsonic flow)
- Trường hợp 2: Tốc độ dòng chảy đạt tốc độ âm thanh (Sonic flow) – Dòng chảy tới hạn (Choked flow)
Trong đó:
- Q: là lưu lượng hơi yêu cầu của hệ thống (kg/h)
- P1: Áp suất đầu vào (bar, Áp suất tuyệt đối Pabs = Pgauge + 1.1013 bar)
- P2: Áp suất đầu ra (bar, Áp suất tuyệt đối)
- Delta P: Chênh áp P1 – P2 (bar)
Kích cỡ van: Sau đó chọn size Van có KVS >= KVS tính toán x 10% (tức là KVS tính toán x 1.1)
3. Các Hệ Thống Lắp Đặt Van Giảm Áp Cơ Bản Và Nâng Cao
Việc lựa chọn sơ đồ lắp đặt phụ thuộc vào 3 yếu tố: yêu cầu về lưu lượng, độ ổn định áp suất và mức độ chênh lệch áp suất. Cuối cùng là mức độ chênh lệch áp suất. Hệ van giảm áp có 3 trường hợp lắp đặt như sau:
| Sơ đồ | Mục đích | Điều kiện áp dụng |
|---|---|---|
| Hệ Cơ Bản (Hệ Đơn) | Điều chỉnh áp suất đơn giản | Lưu lượng hơi tương đối ổn định |
| Lắp Song Song | Xử lý lưu lượng thay đổi lớn | Có giai đoạn lưu lượng thấp và cao đột xuất |
| Lắp Nối Tiếp | Giảm tải cho van, tăng ổn định | Tỷ lệ áp suất Vào : Ra lớn hơn 8:1 |

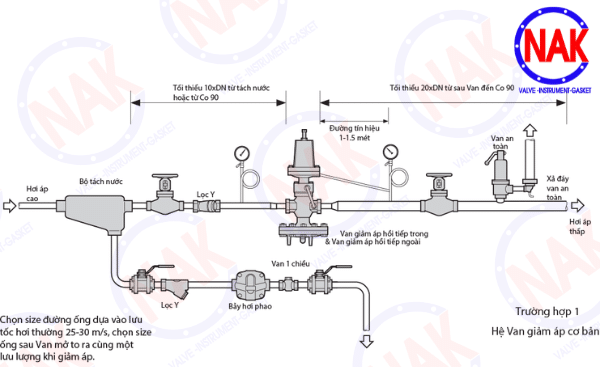

3.1 Hệ Cơ Bản (Hệ Đơn)
Mục đích: Sử dụng cho các ứng dụng có lưu lượng hơi tương đối ổn định và yêu cầu điều chỉnh áp suất đơn giản.
Xem thêm: Hướng Dẫn Sử Dụng Khớp Chống Rung Chi Tiết

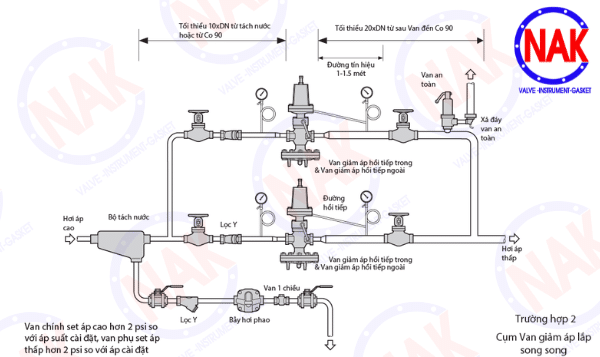

3.2 Hệ Giảm Áp Lắp Song Song (Parallel Installation)
- Mục đích: Cho trường hợp lưu lượng hơi sử dụng có sự thay đổi lớn tăng cao đột xuất.
- Nguyên lý: Có thể chọn 1 giảm áp size nhỏ cho giai đoạn làm việc lưu lượng thấp và 1 giảm áp size lớn cho giai đoạn lưu lượng sử dụng tối đa.
Xem thêm: Hướng Dẫn Sử Dụng Van Cầu Chi Tiết
3.3 Hệ Giảm Áp Lắp Nối Tiếp (Series Installation)
- Mục đích: Dùng cho trường hợp chênh lệch áp suất đầu vào và đầu ra lớn.
- Quy tắc: Nếu tỷ lệ áp suất Vào : Ra lớn hơn tỷ lệ 8:1, thì sử dụng 2 cụm giảm áp mắc nối tiếp để giảm tải cho van và tăng độ ổn định.
Xem thêm: Hướng Dẫn Sử Dụng Van An Toàn Chi Tiết
4. Quy Trình Lắp Đặt Và Vận Hành Ban Đầu (Start-up)
4.1 Quy trình lắp đặt chuẩn mực như sau:
- Tháo tấm nhựa bảo vệ hai đầu mặt bích trước khi lắp đặt.
- Lắp van giảm áp trên đường ống nằm ngang theo chiều mũi tên.
- Tuyệt đối không lắp nối tiếp Lọc y và Van cầu vào giảm áp, cần đảm bảo khoảng cách 2xDN trước và sau Van để tránh dòng chảy rối.
- Van giảm áp và các thiết bị: Van phụ trợ đi kèm phải lắp đúng khoảng cách yêu cầu như các trường hợp ở trên.
- Bộ tách nước và cụm bẫy hơi lắp đặt trước Van giảm áp là cần thiết để tránh thủy kích cho Van giảm áp.
4.2 Các bước vận hành lúc ban đầu (Start-up)
- Bước 1: Khóa tất cả các Van cầu của hệ thống lại, sau đó mở Van cấp hơi tổng đến cụm giảm áp.
- Bước 2: Mở Van cầu tại cụm bẫy hơi để xả nước ngưng sinh ra trước Van giảm áp.
- Bước 3: Mở hoàn toàn Van cầu sau Van giảm áp.
- Bước 4: Thiết lập áp suất
- Mở nắp chụp trên đầu Van giảm áp.
- Tại bulong ren chỉnh áp, sử dụng cờ lê siết theo chiều kim đồng hồ (tăng áp) và nhìn đồng hồ áp phía sau (P2).
- Siết vào từ từ đến khi áp tăng lên đến giá trị mong muốn thì lock lại bằng con bulong ở dưới.
- Khi làm việc, nếu muốn áp tiếp tục tăng lên thì siết tiếp theo chiều kim đồng hồ và giảm áp thì siết ngược chiều kim đồng hồ.
Câu Hỏi Thường Gặp Về Lắp Đặt Van Giảm Áp
Kích thước đường ống chỉ phản ánh không gian vật lý, không phản ánh đúng lưu lượng thực tế cần điều tiết. Chọn van theo hệ số lưu lượng KVS tính toán mới đảm bảo van hoạt động đúng công suất, tránh tình trạng van quá nhỏ gây tắc nghẽn hoặc quá lớn gây dao động áp suất.
Khi tỷ lệ áp suất đầu vào so với đầu ra lớn hơn 8:1, nên dùng 2 cụm van giảm áp mắc nối tiếp thay vì 1 van duy nhất, giúp giảm tải áp lực cho từng van và tăng độ ổn định của cả hệ thống.
Bộ tách nước và cụm bẫy hơi lắp trước van giảm áp giúp loại bỏ nước ngưng tụ trong đường ống hơi, tránh hiện tượng thủy kích gây hư hỏng đột ngột cho van giảm áp khi vận hành.
Cần đảm bảo khoảng cách tối thiểu 2xDN trước và sau van giảm áp để tránh dòng chảy rối tại vị trí lắp đặt. Dòng chảy rối làm giảm độ chính xác điều áp và gây rung động không mong muốn cho van.
Qua bài viết Hướng Dẫn Sử Dụng Van Giảm Áp Chi Tiết. Bạn cũng hiểu rõ việc lắp đặt và vận hành van đúng kỹ thuật. Nhật An Khang mong rằng nhưng thông tin trên có thể giúp hệ thống của bạn luôn đạt hiệu suất tối ưu và tiết kiệm năng lượng.
