Hướng Dẫn Sử Dụng Van An Toàn Chi Tiết

Trong các hệ thống áp lực, van an toàn là thiết bị bảo vệ quan trọng. Thiết bị này giúp hệ thống tránh khỏi tình trạng quá áp nguy hiểm. Để van hoạt động hiệu quả và chính xác, việc lắp đặt đúng kỹ thuật là yếu tố then chốt. Bài viết hướng dẫn sử dụng van an toàn chi tiết dưới đây sẽ giúp van vận hành ổn định nhất. Hãy cùng Nhật An Khang tìm hiểu nhé.

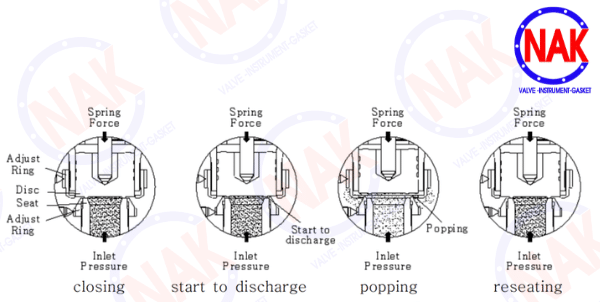

Định Nghĩa Và Các Yếu Tố Cơ Bản Của Van An Toàn

• Điểm áp bắt đầu xả: Là áp suất làm việc tăng đến bằng lực cài đặt của lò xo. Một lượng nhỏ lưu chất (bọt khí/hơi) bắt đầu rò rỉ (xì nhỏ) qua seat. Nếu áp suất tiếp tục tăng, van sẽ mở hoàn toàn. Nếu áp suất giữ nguyên giá trị này, van vẫn xì nhỏ (hoặc rò rỉ nhẹ). Lưu ý: Quá trình này thường xảy ra khi áp làm việc lớn hơn 90% áp cài đặt và kéo dài sẽ dẫn tới hư hỏng đĩa và seat van.
• Điểm áp xả: Khi áp suất làm việc vượt tổng lực lò xo + áp suất hồi đầu ra, đĩa van mở để giảm áp.
• Điểm quá áp: Là áp suất tăng lên cao nhất trong thiết bị khi van đang xả lưu lượng tối đa
• Áp suất hồi về có 2 loại:
  • Áp Suất Hồi Hình Thành: Áp suất tạo ra tại đầu ra của van do lưu chất xả qua đường ống, gặp trở lực từ đường ống hoặc thiết bị giảm thanh.
  • Áp Suất Hồi Có Sẵn: Áp lực sẵn có tại vị trí đầu ra khi đường xả được nối vào một đường ống đã có áp suất làm việc cố định.
• Điểm áp đóng: Khi áp suất giảm dưới lực nén lò xo, đĩa van sẽ đóng lại.
• Độ chênh áp đóng: Là giá trị chênh lệch giữa áp suất mở của đĩa van và áp suất đĩa van đóng lại. Giá trị này thường được thiết lập là một tỷ lệ phần trăm của áp suất cài đặt.

Xem thêm: Hướng Dẫn Sử Dụng Van Và Thiết Bị Đường Ống Công Nghiệp

Các Bước Chuẩn Bị Trước Khi Lắp Đặt Van An Toàn

Kiểm Tra Vật Liệu và Thông Số Kỹ Thuật

• Đọc kỹ Hướng Dẫn An Toàn: Đảm bảo nắm rõ các thông tin an toàn cơ bản từ nhà sản xuất.
• Kiểm Tra Vật Liệu: Xác nhận vật liệu chế tạo thân van, đĩa, seat, và lò xo phải phù hợp với nhiệt độ, áp suất làm việc và đặc tính ăn mòn của lưu chất trong hệ thống.
• Kiểm Tra Áp Suất Cài Đặt:
  • Kiểm tra áp suất cài đặt (P_set) và dải lò xo (Spring Range) phải phù hợp với áp suất làm việc thực tế của thiết bị.
  • Áp suất cài đặt phải nằm trong dải áp suất mà lò xo có thể điều chỉnh được.
• Vệ Sinh: Tháo bỏ tấm nhựa bảo vệ hoặc nắp bịt hai đầu mặt bích/ren trước khi lắp đặt.

Hướng Dẫn Lắp Đặt Chi Tiết Van An Toàn

Đầu Vào (Inlet) Phía Tiếp Xúc Với Áp Suất Thiết Bị

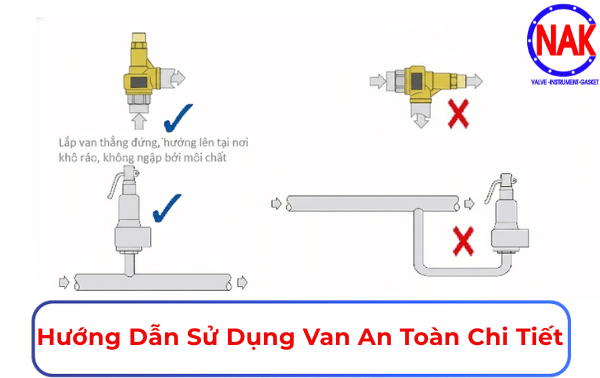

• Hướng Lắp Đặt: Lắp van hướng thẳng đứng trên bồn áp lực, nồi hơi, hoặc đường ống chính. Bắt buộc lắp thẳng đứng để trọng lực không ảnh hưởng đến hoạt động của lò xo và đĩa van.
• Vị Trí Lắp Đặt: Phải lắp đặt tại vị trí ngắn nhất có thể và trực tiếp nhất đến thiết bị được bảo vệ. Trên đường ống, cần đảm bảo thiết kế cho phép dòng chảy lưu chất không bị cản trở.

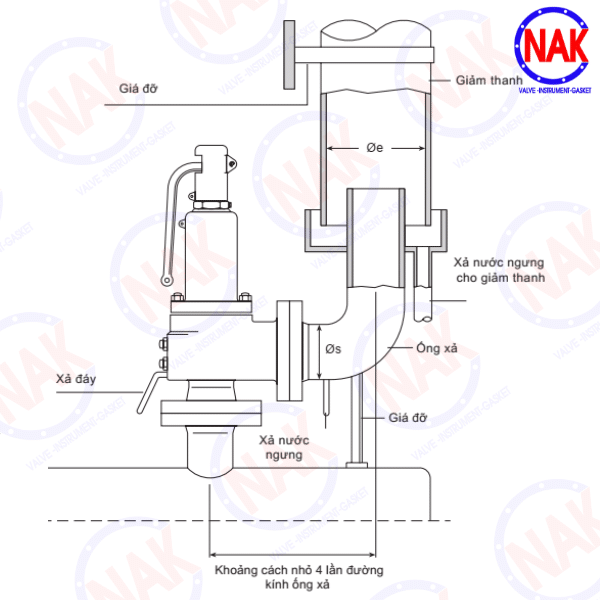

Đầu Xả (Outlet)

• Kích Thước: Đường ống xả phải có kích thước ít nhất bằng kích thước của đầu xả Van (kích thước danh định của Van An Toàn được xác định bởi kích thước đầu vào và đầu ra).
• Độ dài và hướng: Đường xả nên ngắn nhất có thể hoặc xả trực tiếp ra vị trí an toàn. Có thể lắp một co 90^o hướng lên. Kèm theo đó là một đoạn ống ngắn để gắn giảm thanh (silencer). Việc này giúp giảm tiếng ồn khi xả áp.
• Thoát nước ngưng: Tại vị trí thấp nhất, cần bố trí ống thoát nhỏ để xả nước ngưng (drain). Việc xả nước này rất quan trọng. Nó tránh hiện tượng tràn ngược nước hoặc hóa chất, ngăn ngừa kẹt van. Đồng thời, nó giúp chống ăn mòn các chi tiết bên trong như đĩa và seat
• Giảm ứng suất: Giữ đường ống xả ngắn gọn. Đồng thời, phải có giá đỡ độc lập. Thiết kế này giúp hạn chế tác động giãn nở nhiệt. Nó cũng tránh truyền lực nén lên thân van. Nhờ đó, van sẽ hoạt động ổn định, kín và bền lâu.

Xem thêm: Hướng Dẫn Sử Dụng Khớp Chống Rung Chi Tiết

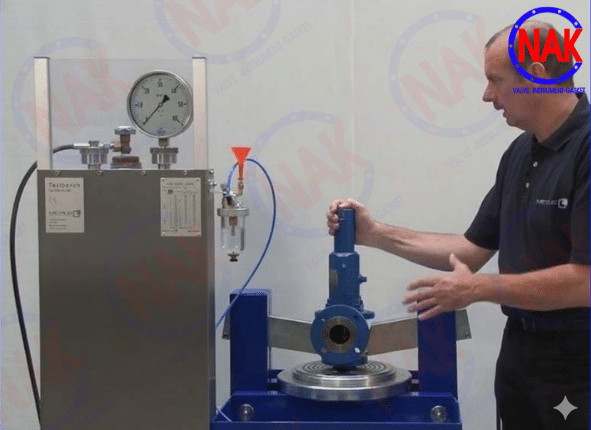

Quy Trình Vận Hành Và Kiểm Tra Độ Chính Xác Van An Toàn

Cài Đặt Áp Suất Cài Đặt P_set:

• P_set của van phải đáp ứng yêu cầu của thiết bị áp lực (thường là 10% giá trị áp suất làm việc tối đa của Thiết bị, hoặc theo tiêu chuẩn cụ thể của hệ thống).
• Lưu Ý: Việc cài đặt áp suất (setting pressure) là công việc đòi hỏi kiến thức và kỹ thuật chuyên sâu, thường do trung tâm kiểm định hoặc nhân viên kỹ thuật chuyên trách thực hiện để đảm bảo an toàn tuyệt đối.

Quy Trình Hiệu Chỉnh Áp Suất:

• Tăng Áp (Siết Bulong Chỉnh Áp Xuống): Cần đưa áp suất thiết bị về 0 trước khi thực hiện. Vặn bulong từ từ, tránh cháy ren (nên dùng dầu bôi trơn như RP7).
• Giảm Áp (Nới Bulong Chỉnh Áp Lên): Đưa áp suất thiết bị về giá trị cài đặt (P_set), đảm bảo áp suất ổn định, không giao động. Nới bulong từ từ cho đến khi van bắt đầu xả (Pop).

Kiểm Tra Độ Kín và Rò Rỉ:

• Sau khi lắp đặt xong, cần test áp hệ thống trước khi vận hành chính thức.

• Kiểm tra rò rỉ tại các vị trí mặt bích hoặc ren và độ kín của đĩa van.

• Sau khi cài đặt hoàn tất, giảm áp suất thiết bị về mức làm việc bình thường.

• Tiếp theo, kiểm tra lại độ kín của van khi đã đóng P_reseat để đảm bảo an toàn vận hành.

Kiểm Tra Độ Quá Áp (Over Pressure Check)

• Áp suất quá áp tối đa của van lúc xả không được vượt quá giới hạn cho phép so với áp suất cài đặt:
• 3% theo chuẩn ASME I (Thường áp dụng cho nồi hơi).
• 10% theo chuẩn ASME VIII (Thường áp dụng cho bình áp lực, bồn chứa).

Xem thêm: Hướng Dẫn Sử Dụng Van Cầu Chi Tiết

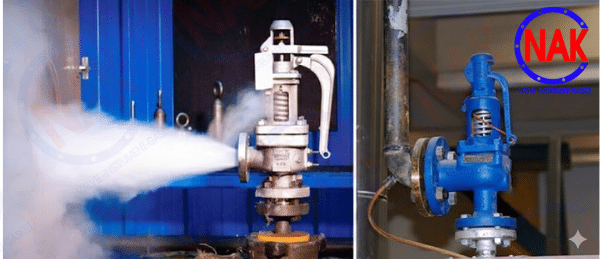

Kiểm Tra Hoạt Động Định Kỳ Van An Toàn

• Mục đích: Việc giật tay van (Pulling the Lever) kiểm tra hoạt động là cần thiết để đảm bảo:
  • Lò xo vẫn còn hoạt động tốt và không bị kẹt.
  • Đĩa và seat được “rửa trôi” khỏi các cặn bẩn, tránh hiện tượng dính chặt (sticking).
  • Cho lò xo co giãn để tránh hiện tượng mỏi lò xo (spring fatigue) lâu ngày.
• Thời điểm kiểm tra: Mức áp suất trong thiết bị khi giật tay van kiểm tra thường phải trên 75% áp suất cài đặt P_set.
• Thực hiện: Việc kiểm tra cần được lên lịch phù hợp với lịch sản xuất, đảm bảo an toàn về vận hành, tiếng ồn và khu vực xả.
• Tần suất: Tùy thuộc vào tiêu chuẩn ngành (ví dụ: hàng quý hoặc hàng năm), nhưng cần thường xuyên hơn trong các ứng dụng có lưu chất bẩn hoặc dễ kết tinh.

Xem thêm: Hướng Dẫn Sử Dụng Van Giảm Áp Chi Tiết

Qua bài viết Hướng Dẫn Sử Dụng Van An Toàn Chi Tiết, bạn đã nắm rõ cách lắp đặt. Đồng thời, bạn cũng hiểu rõ việc vận hành và kiểm tra van an toàn. Bạn cũng hiểu được cách cài đặt áp suất và bảo dưỡng định kỳ. Những điều này sẽ đảm bảo van hoạt động hiệu quả. Nhật An Khang hy vọng những thông tin trên sẽ giúp bạn vận hành hệ thống ổn định, ngăn ngừa sự cố quá áp, tăng tuổi thọ thiết bị và tối ưu hiệu suất làm việc.
