So Sánh Van Bướm Lug Và Wafer: Khác Biệt Và Cách Chọn Đúng

So sánh van bướm lug và van bướm wafer cho thấy khác biệt chủ yếu nằm ở cách lắp đặt vào đường ống. Van wafer nằm giữa hai mặt bích và được giữ bằng bu lông xuyên qua toàn bộ cụm, còn van lug có tai ren đúc liền thân để mỗi phía bắt vào mặt bích riêng. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về sự khác biệt của 2 loại van này qua bài viết bên dưới.

Tổng Quan Về Van Bướm Lug Và Wafer

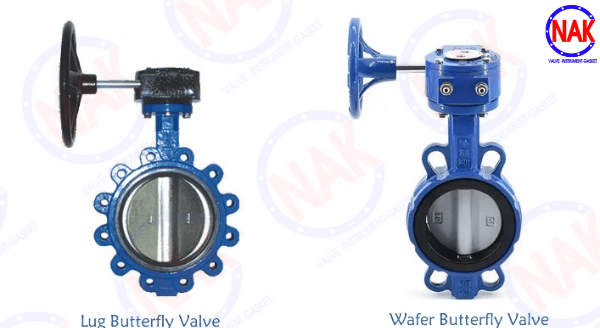

Van bướm là van quay một phần tư vòng, dùng đĩa xoay quanh trục để đóng, mở hoặc điều tiết lưu lượng. Cả van bướm Lug và Wafer đều được lắp đặt theo cách kẹp giữa hai mặt bích của đường ống, không có mặt bích riêng gắn liền với thân van. Cả hai kiểu đều tuân theo các tiêu chuẩn về kích thước mặt-đối-mặt (face-to-face) như ASME B16.10, và tiêu chuẩn riêng cho van bướm lắp giữa mặt bích như API 609.

Điểm khác nhau nằm ở cấu tạo thân van, cụ thể là cách thân van được cố định vào hệ thống đường ống. Sự khác biệt tưởng chừng nhỏ này lại quyết định trực tiếp đến khả năng tháo lắp, cô lập đường ống, mức độ an toàn khi bảo trì và cả chi phí đầu tư của toàn hệ thống.

Van Bướm Kiểu Wafer Là Gì?

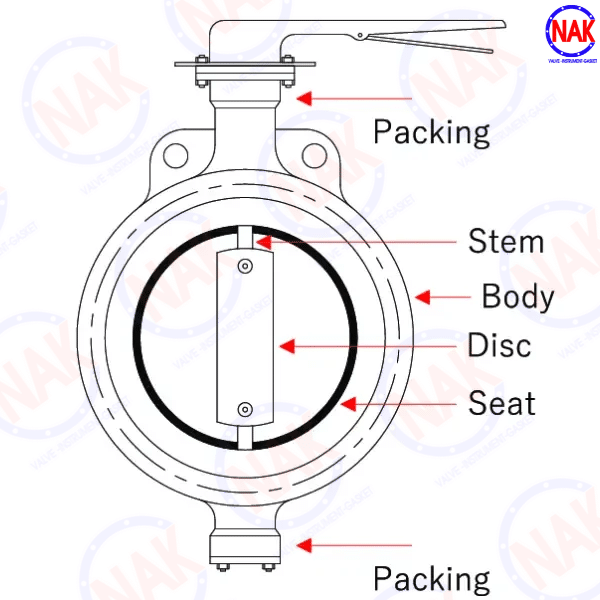

Van bướm kiểu wafer có thân dạng đĩa mỏng, không có lỗ ren, được kẹp giữa hai mặt bích bằng bu-lông xuyên suốt. Đây là kiểu thân phổ biến nhờ gọn, nhẹ và kinh tế. Đa số van wafer có bốn lỗ để căn tâm với đường ống và phù hợp với phần lớn tiêu chuẩn mặt bích. Bộ bu-lông đi xuyên qua cả hai mặt bích. Lực kẹp của hai mặt bích vừa giữ van đúng vị trí, vừa ép lớp đệm kín. Ở một số dòng van, đệm kín cao su (seat) đồng thời làm luôn gioăng mặt bích, nên không cần gioăng riêng.

Ưu điểm:

• Nhẹ và gọn: giảm tải cho hệ thống đỡ ống, dễ thi công ở không gian hẹp.
• Giá thấp hơn van lug cùng kích thước.
• Lắp đặt nhanh: một bộ bu-lông xuyên suốt, ít chi tiết hơn.
• Tiết kiệm không gian: Kích thước mặt-đối-mặt thường ngắn hơn, phù hợp với hệ thống có không gian lắp đặt hạn chế.

Hạn chế:

• Không dùng được ở đầu cuối đường ống.
• Van dựa vào lực kẹp của cả hai mặt bích, nên nếu tháo một bên mặt bích, van mất điểm tựa và mất khả năng giữ áp.
• Tháo một phía đường ống cũng đồng nghĩa với việc phải ngưng và xả cả đoạn ống.

Xem chi tiết: Van Bướm Wafer Là Gì?

Van Bướm Kiểu Lug Là Gì?

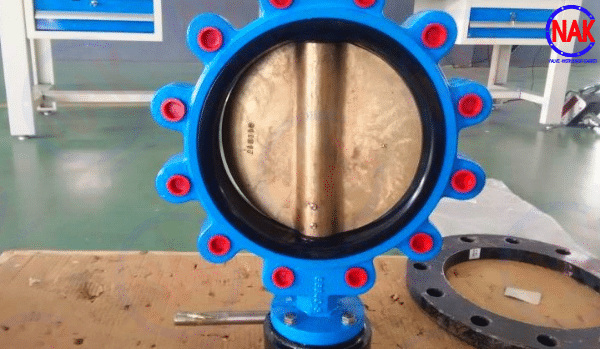

Van bướm kiểu lug có thân với các tai (lug) có lỗ ren xung quanh, để bắt bu-lông độc lập vào từng mặt bích. Hai phía của van vì thế không phụ thuộc vào nhau. Thay vì một bộ bu-lông dài, van lug dùng hai bộ bu-lông ngắn, mỗi phía một bộ, siết vào lỗ ren trên thân. Tổng số bu-lông nhiều hơn và thân phức tạp hơn nên van nặng hơn.

Ưu điểm:

• Khả năng cô lập đầu cuối vượt trội: Đây là tính năng quan trọng nhất của van Lug. Khi cần tháo thiết bị phía hạ nguồn để bảo trì, chỉ cần tháo bu-lông ở mặt bích phía đó
• Hỗ trợ dịch vụ đầu cuối đường ống: Thường được lắp thêm mặt bích mù (blind flange) ở phía hạ nguồn để đảm bảo an toàn tuyệt đối.
• Linh hoạt khi bảo trì theo giai đoạn: Phù hợp với các dự án thi công theo nhiều giai đoạn

Hạn chế:

• Chi phí đầu tư cao hơn: Do quy trình đúc thêm phần lug và gia công ren chính xác, giá thành cao hơn Wafer khoảng 20–40%.
• Trọng lượng nặng hơn: Phần lug bổ sung làm tăng trọng lượng tổng thể.

Xem chi tiết: Van Bướm Lug Là Gì?

Khi Nào Nên Chọn Van Bướm Wafer?

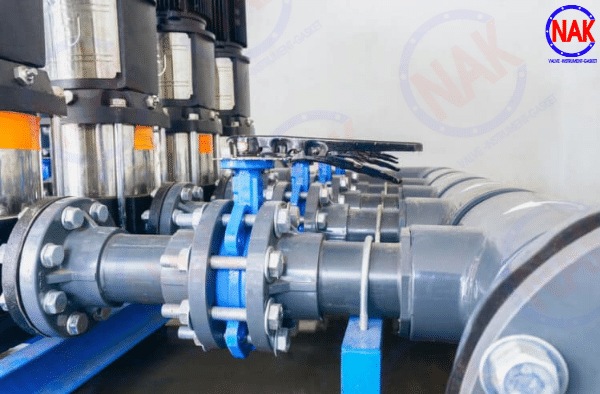

Van bướm Wafer là lựa chọn hợp lý trong các trường hợp:

• Hệ thống nước làm mát, điều hòa không khí: Đường ống ít khi cần tháo rời, áp suất và nhiệt độ vận hành ở mức vừa phải.
• Vị trí nằm giữa hai đoạn ống cố định trong tuyến đường ống lâu dài: Không có nhu cầu cô lập thiết bị phía sau thường xuyên.
• Hệ thống phòng cháy chữa cháy ở các đoạn không yêu cầu cô lập đầu cuối: Tùy theo yêu cầu thiết kế cụ thể của từng hệ thống.
• Dự án ưu tiên tối ưu chi phí đầu tư ban đầu (CAPEX): Khi ngân sách là yếu tố quyết định và nhu cầu bảo trì tháo lắp không cao.

Khi Nào Nên Chọn Van Bướm Lug?

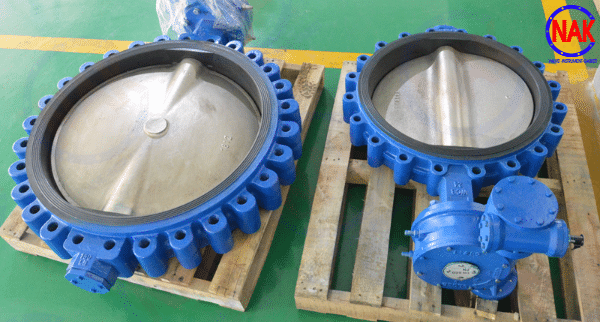

Van bướm Lug phù hợp hơn khi:

• Lắp tại đầu hút hoặc đầu đẩy của bơm: Cho phép tháo bơm để bảo trì, sửa chữa hoặc thay thế mà không cần xả hoặc dừng toàn bộ hệ thống đường ống chính.
• Đóng vai trò điểm cô lập (isolation point) cho thiết bị cần bảo trì thường xuyên: Bộ lọc, bộ trao đổi nhiệt, hoặc các thiết bị cần tháo rời định kỳ để vệ sinh, kiểm tra.
• Hệ thống đường ống tạm thời hoặc thi công theo giai đoạn: Cần kết nối và ngắt kết nối linh hoạt trong quá trình xây dựng dự án.
• Dự án ưu tiên tối ưu chi phí vận hành lâu dài (OPEX): Chấp nhận chi phí đầu tư ban đầu cao hơn để đổi lấy sự linh hoạt và giảm thời gian ngừng hoạt động (downtime) khi bảo trì trong tương lai.

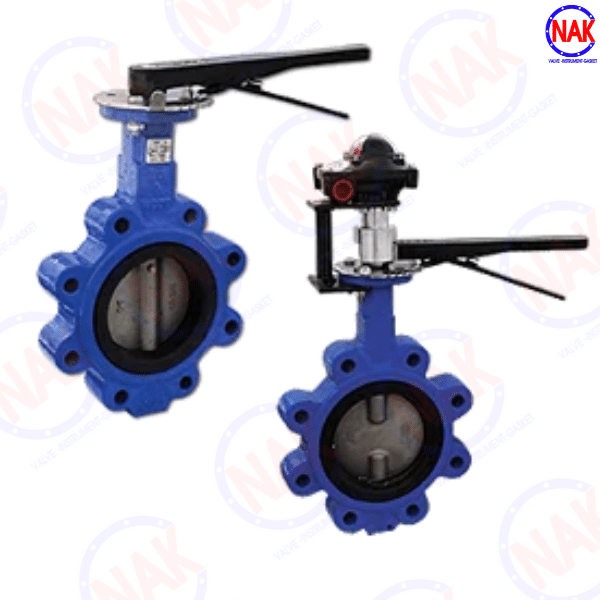

Yếu Tố Vật Liệu Cần Lưu Ý Khi Chọn Van Bướm

Dù chọn kiểu Lug hay Wafer, vật liệu thân van, đĩa van và seat (gioăng làm kín) cũng cần được lựa chọn phù hợp với môi chất thực tế:

• Thân van: Gang dẻo (ductile iron) cho ứng dụng thông thường, thép không gỉ (inox) cho môi chất ăn mòn hoặc yêu cầu vệ sinh cao như ngành thực phẩm, dược phẩm.
• Seat: Cao su EPDM phù hợp nước và hơi nước nhiệt độ trung bình, NBR phù hợp dầu và nhiên liệu, PTFE cho hóa chất ăn mòn mạnh và nhiệt độ cao.
• Đĩa van và trục van: Cần chọn vật liệu tương thích hóa học với môi chất để tránh ăn mòn sớm, bất kể là van Lug hay Wafer.
