Van bướm wafer là loại van bướm có thân không có tai bắt vít, lắp bằng cách kẹp trực tiếp giữa 2 mặt bích đường ống bằng bu lông xuyên suốt. Van có chi phí thấp nhất trong các loại van bướm nhờ cấu tạo thân van đơn giản. Hãy cũng Nhật An Khang tìm hiểu rõ hơn về loại van này qua bài viết bên dưới.
1. Van Bướm Wafer Là Gì?
Van bướm wafer là loại van thuộc dòng van bướm, được thiết kế đặc biệt với kiểu kết nối kẹp giữa hai mặt bích của đường ống. Wafer là loại van bướm có thân van không có tai bắt vít (lug) như van bướm lug hay van bướm mặt bích (loại có tai bắt vít đầy đủ). Chính tên gọi van bướm wafer xuất phát từ hình thức kết nối dạng wafer này. Trong đó van và mặt bích được siết chặt với nhau bằng bu lông xuyên qua toàn bộ cụm lắp đặt.
Wafer là loại van lý tưởng cho các ứng dụng mà việc tháo lắp van không đòi hỏi phải ngắt kết nối toàn bộ hệ thống đường ống.Van có chi phí ban đầu thấp hơn so với các loại van bướm khác do cấu tạo thân van đơn giản. Van bướm wafer được sử dụng phổ biến để kiểm soát dòng chảy. Thường dùng trong các ngành công nghiệp như xử lý nước, HVAC, hóa chất, và thực phẩm.
Xem thêm: Van Bướm Công Nghiệp Là Gì?
2. Cấu Tạo Chi Tiết Của Van Bướm Wafer

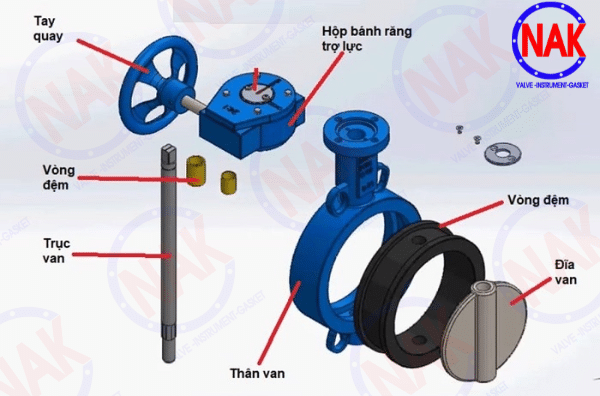

Cấu tạo của van bướm wafer gồm 4 bộ phận chính, tương tự như các loại dòng van bướm khác, nhưng có sự khác biệt về thiết kế thân van để phù hợp với kiểu kết nối đặc trưng.
- Thân van: Là bộ phận chịu lực chính, được chế tạo bằng gang, thép hoặc inox. Không chỉ tạo độ bền, van và thân van còn được thiết kế để phù hợp tiêu chuẩn van và mặt bích.
- Đĩa van: Là bộ phận thực hiện nhiệm vụ đóng mở van. Trong quá trình vận hành, đĩa van sẽ xoay quanh trục van, giúp điều tiết dòng chảy.
- Trục van: Kết nối trực tiếp với tay gạt, vô lăng hoặc bộ van điều khiển điện/khí nén. Khi tác động lực, trục quay và truyền động trực tiếp với đĩa van.
- Bộ phận làm kín (Seat/Liner): Bao quanh đĩa van và nằm trên thân van bướm. Lớp lót này thường được làm bằng cao su (EPDM, NBR, Viton, PTFE) để đảm bảo độ kín khít khi đĩa van ở vị trí đóng.
- Bộ phận vận hành: Có thể là tay gạt (cho van nhỏ), vô lăng (hộp số giảm tốc cho van lớn), hoặc bộ truyền động khí nén/điện (biến van bướm wafer thành van điều khiển).
3. Nguyên Lý Hoạt Động Của Van Bướm Wafer
Cơ chế hoạt động của van bướm wafer như sau:
- Khi ở vị trí đóng đĩa van nằm vuông góc với dòng chảy, được ép chặt vào lớp gioăng làm kín, tạo ra một rào cản kín hoàn toàn.
- Để mở van bộ phận vận hành sẽ truyền lực xoay đến trục van. Trục van quay, làm cho lá van bướm cũng xoay theo. Khi đĩa van xoay 90 độ, nó sẽ nằm song song với dòng chảy, cho phép môi chất đi qua hầu như không bị cản trở.
- Để điều tiết lưu lượng người vận hành có thể giữ lá van bướm ở góc mở khoảng từ 0 đến 90 độ. Van bướm ở góc mở khoảng 30° đến 60° thường được sử dụng để điều chỉnh lưu lượng. Việc này cho phép van xoay điều chỉnh lượng chất lỏng hoặc khí đi qua.
Van bướm wafer chi tiết có khả năng điều tiết tốt hơn so với van bi ở một số ứng dụng, nhưng không nên sử dụng van bướm ở góc mở quá nhỏ (dưới 15-20 độ) vì có thể gây kẹt lá van hoặc rò rỉ.
Xem thêm: Van Bướm Lug Là Gì?
4. Ưu Điểm Và Nhược Điểm Của Van Bướm Wafer
| Ưu điểm | Nhược điểm |
|---|---|
| Thiết kế nhỏ gọn, trọng lượng nhẹ | Không chịu áp lực cao bằng van cầu |
| Dễ thi công và bảo trì | Dễ kẹt lá van nếu lắp sai hoặc mở góc quá nhỏ |
| Chi phí thấp nhất trong các loại van bướm | Cần căn chỉnh chính xác giữa van và mặt bích khi lắp |
| Phù hợp nhiều môi trường (nước, HVAC, hóa chất, thực phẩm) | Không tháo rời được một phía như van bướm Lug |
Ưu điểm
Một trong những điểm nổi bật của van bướm wafer chính là dễ lắp đặt và giá thành thấp. Các ưu điểm của van bướm gồm:
- Thiết kế nhỏ gọn
- Dễ thi công và bảo trì
- Chi phí rẻ
- Phù hợp nhiều môi trường
Đó là lý do van bướm wafer chính hãng được nhiều doanh nghiệp tin dùng
Nhược Điểm
- Không chịu áp lực cao bằng van cầu
- Dễ gặp tình huống gây kẹt lá van nếu lắp sai
- Cần chú ý khi lắp đặt van bướm kiểu wafer
Trong quá trình thi công, cần chú ý căn chỉnh chính xác giữa van và đường ống để tránh sai lệch, đồng thời đảm bảo độ kín khi vận hành.
Van Bướm Wafer SOY (DN250 – DN600) đóng mở và cách ly dòng chảy với lưu lượng lớn và áp suất cao trong các dự án công nghiệp quy mô lớn và hệ thống cấp nước đô thị.
5. Kỹ Thuật Lắp Đặt Van Bướm Kiểu Wafer
5.1 Chuẩn Bị Và Kiểm Tra Hệ Thống
Trước khi lắp đặt van bướm kiểu wafer, đảm bảo tiêu chuẩn kết nối của van và mặt bích đường ống là tương đồng (ví dụ: JIS, ANSI, DIN). Bước lắp đặt van bướm đầu tiên là kiểm tra thân van, đĩa van và gioăng làm kín để tránh bị hư hỏng van và rò rỉ. Đặt van bướm ở vị trí đóng để tránh hỏng van và đĩa van khi siết chặt. Nối wafer cần được căn chỉnh chính xác.

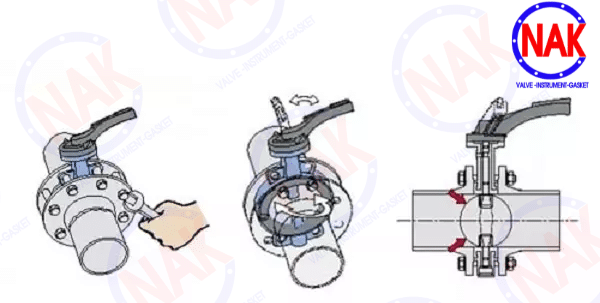

5.2 Quy Trình Lắp Đặt Cơ Bản
- Đảm bảo mặt bích sạch sẽ. Đặt van bướm kiểu wafer vào giữa hai mặt bích.
- Lắp bu lông xuyên qua cả hai mặt bích và nối dạng wafer.
- Siết bu lông theo phương pháp siết chéo để đảm bảo áp lực phân bố đều. Giúp cố định van và đảm bảo độ kín tuyệt đối. Lực siết cần vừa phải để tránh làm biến dạng thân van hoặc lớp gioăng.
- Sau khi cố định, tiến hành mở van và đóng hoàn toàn vài lần để kiểm tra độ trơn tru của hoạt động của van bướm.
Kết nối dạng wafer là phương pháp đơn giản nhưng yêu cầu sự căn chỉnh cẩn thận.
Câu Hỏi Thường Gặp Về Van Bướm Wafer
Van bướm wafer kẹp trực tiếp giữa 2 mặt bích, chi phí thấp nhưng phải tháo toàn bộ khi bảo trì. Van bướm Lug có tai bắt vít riêng, cho phép tháo rời 1 phía đường ống mà không ảnh hưởng phía còn lại, phù hợp vị trí cần bảo trì thường xuyên hơn.
Ở góc mở quá nhỏ, lá van dễ bị kẹt do áp lực dòng chảy tác động không đều lên bề mặt đĩa van, đồng thời tăng nguy cơ rò rỉ do đĩa van chưa đủ khoảng cách để tạo dòng chảy ổn định qua van.
Van bướm wafer phù hợp với áp suất trung bình, không chịu áp lực cao bằng van cầu. Với hệ thống áp suất rất cao, nên cân nhắc van cầu hoặc van bi để đảm bảo độ kín và độ bền lâu dài.
Có. Đặt van ở vị trí đóng trước khi siết bu lông giúp tránh hư hỏng đĩa van và gioăng làm kín trong quá trình siết chặt, đồng thời đảm bảo van và mặt bích được căn chỉnh đúng vị trí trước khi cố định.
Van bướm wafer là lựa chọn kinh tế, nhưng độ bền và độ kín của van phụ thuộc rất nhiều vào việc căn chỉnh đúng khi lắp đặt, chỉ 1 sai lệch nhỏ giữa van và mặt bích cũng đủ gây kẹt lá van hoặc rò rỉ sớm hơn dự kiến. Qua bài viết Nhật An Khang tin rằng bạn có thể dễ dàng lựa chọn loại van bướm phù hợp với tần suất vận hành và bảo trì thực tế của hệ thống.
