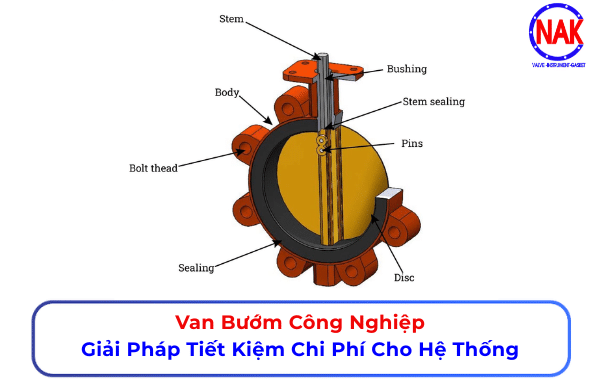

Van Bướm Công Nghiệp: Giải Pháp Tiết Kiệm Chi Phí
Th3
Van bướm công nghiệp là loại van dùng đĩa xoay quanh trục để đóng, mở hoặc điều tiết dòng chảy nhưng có chi phí đầu tư thấp hơn van bi và van cổng cùng kích thước nhờ cấu tạo tối giản và trọng lượng nhẹ. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về loại van này qua bài viết bên dưới.

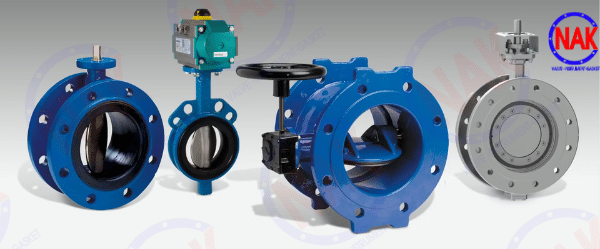

1. Van Bướm Là Gì?
Khái Niệm Van Bướm Công Nghiệp
Van bướm (Butterfly Valve) là thiết bị cơ học dùng để đóng, mở hoặc điều tiết dòng chảy của chất lỏng hoặc khí trong đường ống. Trong giới kỹ thuật, butterfly valve được ví như “ông hoàng” của phân khúc ống lớn nhờ khả năng lắp đặt linh hoạt và trọng lượng siêu nhẹ.
Nguyên Lý Hoạt Động
Nguyên lý hoạt động của van dựa trên sự chuyển động của:
- Đĩa van xoay: Chỉ cần xoay một góc 90 độ, đĩa van sẽ chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn.
- Điều tiết dòng chảy: Mặc dù thế mạnh là đóng, mở nhưng van bướm vẫn có thể dùng để điều tiết lưu lượng ở các góc mở trung gian, giúp kiểm soát hệ thống một cách chủ động.
Xem thêm: Van Cầu Là Gì?

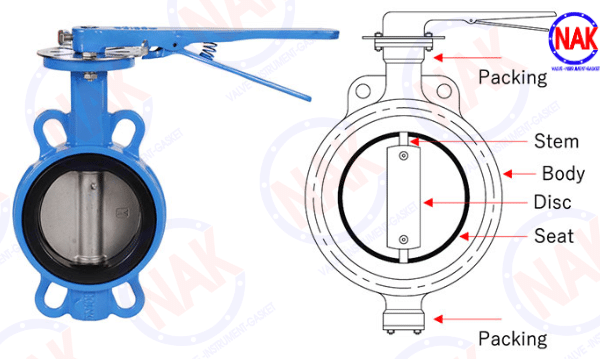

2. Cấu Tạo Của Van Bướm
Để đạt được mức giá thành cạnh tranh, van bướm có cấu tạo tối giản nhưng cực kỳ bền bỉ. Các bộ phận chính bao gồm:
- Thân van (Body): Là phần khung bên ngoài được làm từ gang, thép hoặc inox với thiết kế dạng vòng mỏng, tiết kiệm nguyên vật liệu chế tạo.
- Đĩa van (Disc): Thường làm bằng inox chống ăn mòn, là bộ phận duy nhất chặn dòng chảy.
- Trục van (Stem): Kết nối giữa bộ điều khiển và đĩa van, truyền lực để đóng, mở van.
- Gioăng làm kín (Seat): Lớp đệm cao su EPDM hoặc PTFE giúp ngăn chặn rò rỉ tuyệt đối.
- Bộ điều khiển: Đa dạng từ tay gạt thủ công đến đầu điều khiển điện hoặc khí nén giúp tự động hóa quy trình sản xuất.

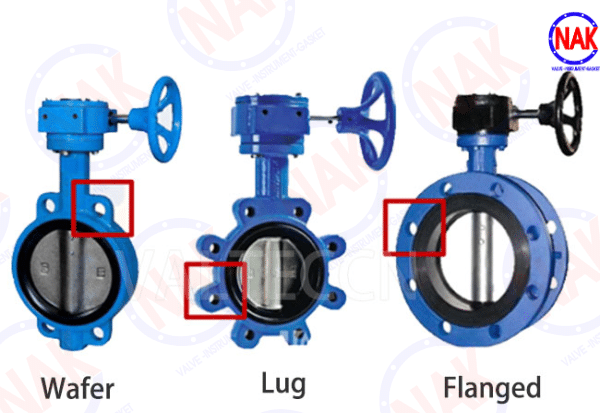

3. Phân Loại Van Bướm Công Nghiệp
Việc lựa chọn đúng kiểu kết nối giúp tiết kiệm chi phí và tránh hư hỏng hệ thống. Do đó đây là phần quan trọng giúp bạn hiểu rõ từng loại van và lựa chọn đúng cho hệ thống.
| Tiêu chí | Van Bướm Wafer | Van Bướm Lug |
|---|---|---|
| Cách lắp đặt | Kẹp giữa 2 mặt bích bằng bulong dài xuyên qua | Bắt bulong trực tiếp vào tai bích (lug) có ren trên thân van |
| Chi phí | Rẻ nhất trong các loại van bướm | Cao hơn Wafer |
| Tháo lắp bảo trì | Phải xả toàn bộ hệ thống mới tháo được | Tháo rời một phía đường ống mà không cần xả toàn hệ thống |
| Phù hợp nhất | Hệ thống nước sạch, PCCC thông thường | Vị trí cuối đường ống (end-of-line), nơi cần bảo trì thường xuyên |
Van Bướm Wafer
Van bướm wafer có thiết kế mỏng, được lắp kẹp giữa hai mặt bích của đường ống. Van không có lỗ ren mà được kẹp chặt giữa hai mặt bích đường ống bằng bulong dài. Đây là dòng van có giá thành rẻ nhất nhờ thiết kế cực kỳ đơn giản.
- Đặc điểm: Nhẹ, rẻ, lắp đặt siêu nhanh.
- Ứng dụng: Phù hợp cho hầu hết các hệ thống nước sạch, PCCC thông thường.
Tìm hiểu thêm tại: Van Bướm Wafer Là Gì?
Van Bướm Lug
Van bướm lug được thiết kế với các tai bích (lug) có ren, cho phép bắt bulong trực tiếp vào thân van.
- Đặc Điểm: Cho phép tháo rời một phía đường ống mà không cần xả toàn bộ hệ thống.
- Ứng dụng: Thường dùng cho các vị trí cuối đường ống (End-of-line) hoặc nơi cần bảo trì thường xuyên.
Tìm hiểu thêm tại: Van Bướm Lug Là Gì?
4. Ưu Điểm Và Nhược Điểm Của Van Bướm
Ưu điểm vượt trội
- Giá thành thấp do cấu tạo đơn giản giúp giảm chi phí tổng thể.
- Trọng lượng nhẹ giảm tải trọng lên hệ thống giá đỡ đường ống.
- Đóng mở nhanh tiết kiệm thời gian vận hành và năng lượng cho bộ điều khiển tự động.
Nhược điểm cần lưu ý
- Không phù hợp cho các hệ thống yêu cầu độ kín tuyệt đối ở áp suất quá cao.
- Do đĩa van luôn nằm giữa dòng chảy nên sẽ có hiện tượng sụt áp nhẹ.

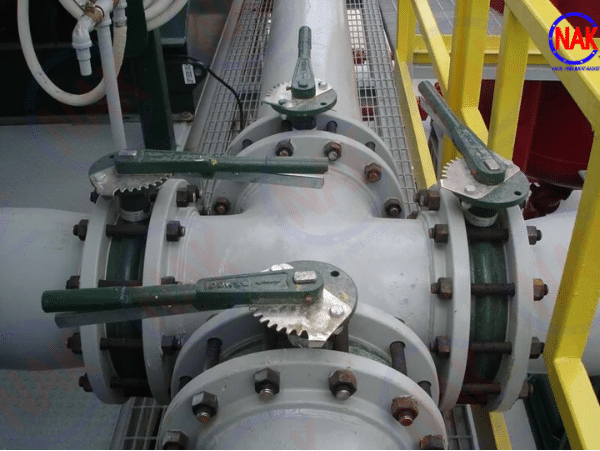

5. Ứng Dụng Van Bướm Trong Thực Tế
Van bướm được sử dụng rộng rãi trong nhiều ngành công nghiệp:
- Hệ thống cấp thoát nước: Điều tiết dòng chảy nước trong hệ thống đô thị và nhà máy.
- Hệ thống HVAC: Sử dụng trong hệ thống điều hòa không khí và thông gió.
- Ngành thực phẩm: Dùng cho hệ thống dẫn chất lỏng như sữa, nước giải khát.
- Ngành hóa chất: Ứng dụng trong môi trường có hóa chất nhẹ hoặc trung bình.
Xem thêm: Van Công Nghiệp Là Gì?

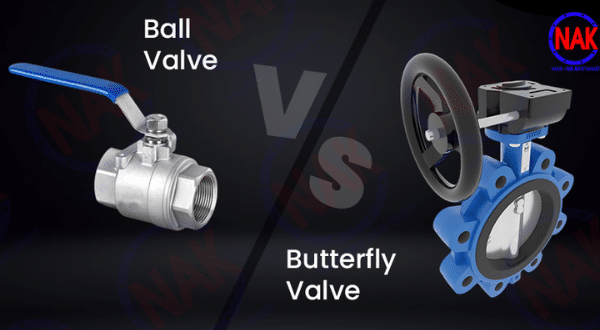

6. So Sánh Van Bướm Với Các Loại Van Khác
Van bướm với van bi
- Van bướm: rẻ, nhẹ, phù hợp hệ lớn
- Van bi: kín tốt hơn, dùng cho áp cao
Van bướm với van cổng
- Van bướm: đóng mở nhanh
- Van cổng: ít cản dòng hơn
Khi nào nên dùng van bướm?
- Hệ thống đường kính lớn
- Không yêu cầu độ kín tuyệt đối
- Cần tiết kiệm chi phí
Xem thêm: Van Cổng Là Gì?

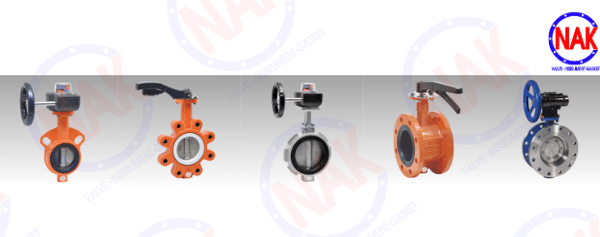

7. Hướng Dẫn Lựa Chọn Van Bướm Phù Hợp
Đây là những yếu tố quan trọng nếu bạn muốn hệ thống vận hành hiệu quả và lâu dài:
- Nước sạch hoặc khí nén: Dùng thân gang, đĩa inox, gioăng EPDM để tối ưu chi phí.
- Hóa chất hoặc nước thải: Dùng van toàn bộ inox hoặc thân nhựa để kháng ăn mòn.
- Nhiệt độ cao: Cần lưu ý chọn gioăng PTFE (Teflon) thay vì cao su thông thường.
Xem thêm: Van Bi Là Gì?
Câu Hỏi Thường Gặp Về Van Bướm Công Nghiệp
Không có loại nào tốt hơn tuyệt đối. Van Wafer phù hợp khi cần chi phí thấp nhất và không yêu cầu tháo lắp thường xuyên. Van Lug phù hợp hơn ở vị trí cuối đường ống hoặc nơi cần bảo trì định kỳ, vì cho phép tháo rời 1 phía mà không phải xả toàn bộ hệ thống.
Van bướm phù hợp tốt với áp suất trung bình đến khá cao tùy loại gioăng và vật liệu, nhưng không phải lựa chọn tối ưu cho hệ thống yêu cầu độ kín tuyệt đối ở áp suất rất cao.
Van bướm có cấu tạo tối giản hơn nhiều với thân dạng vòng mỏng và chỉ 1 đĩa van xoay, trong khi van cổng cần cơ cấu nâng hạ cánh van phức tạp và thân van lớn hơn nên chi phí vật liệu và gia công cao hơn.
Có tổn thất áp suất nhẹ do đĩa van luôn nằm giữa dòng chảy kể cả khi mở hoàn toàn. Tuy nhiên mức tổn thất này thường không đáng kể với hầu hết ứng dụng thông thường.
Van bướm là giải pháp tối ưu cho nhiều hệ thống đường ống nhờ thiết kế đơn giản, chi phí hợp lý và khả năng vận hành linh hoạt. Tuy nhiên, để đạt hiệu quả cao nhất, bạn cần hiểu rõ từng loại van và lựa chọn đúng theo nhu cầu thực tế. Nếu bạn chưa chắc chắn và cần tư vấn kỹ thuật chi tiết, hãy liên hệ ngay Nhật An Khang để được hỗ trợ giải pháp tối ưu nhất cho hệ thống của bạn.
