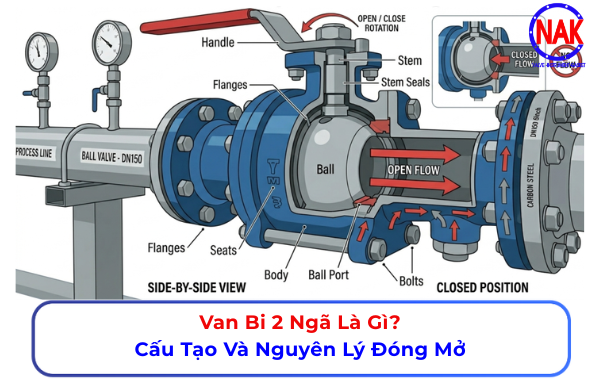

Van Bi 2 Ngã Là Gì? Cấu Tạo Và Nguyên Lý Đóng Mở

Trong mọi hệ thống đường ống công nghiệp lẫn dân dụng, nhiệm vụ cơ bản và quan trọng nhất là đóng hoặc ngắt hoàn toàn dòng lưu chất. Để đảm bảo quá trình vận hành kín kẽ và chịu được áp lực cao thì van bi 2 ngã là thiết bị tối ưu nhất. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị qua bài viết dưới đây.

Van Bi 2 Ngã Là Gì?

Van bi 2 ngã (2 Way Ball Valve) là loại van công nghiệp sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất. Van có hai cổng kết nối, gồm một cổng đầu vào (inlet) và một cổng đầu ra (outlet), cho phép môi chất chảy theo một hướng qua đường ống.

Khi tay gạt hoặc bộ truyền động xoay viên bi một góc 90°. Lỗ xuyên tâm trên viên bi sẽ thẳng hàng hoặc vuông góc với dòng chảy. Nhờ đó, van có thể đóng hoặc mở hoàn toàn chỉ trong một thao tác đơn giản.

Đây là loại van được sử dụng nhiều nhất trong các hệ thống công nghiệp bởi khả năng đóng kín tốt, tuổi thọ cao và ít yêu cầu bảo trì.

Xem thêm: Van Bi Là Gì?

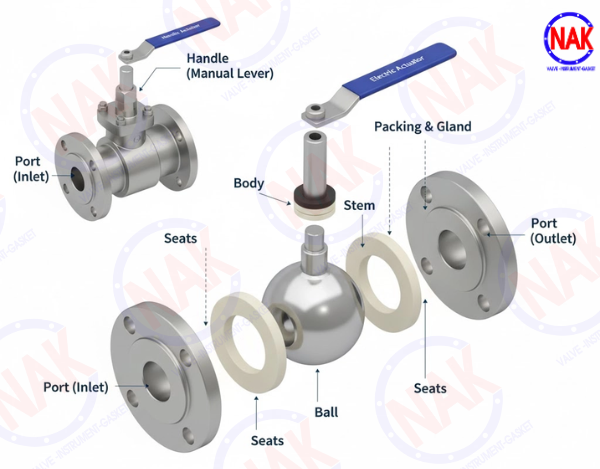

Cấu Tạo Của Van Bi 2 Ngã

Một chiếc van bi 2 ngã tiêu chuẩn được cấu thành từ 5 bộ phận cơ khí cốt lõi sau:

• Thân van (Body): Phần vỏ bọc bên ngoài bảo vệ các chi tiết nội bộ, có cấu tạo 2 cổng kết nối. Thân van thường được làm bằng đồng, inox 304/316, gang hoặc nhựa PVC tùy thuộc vào môi chất.
• Quả bi (Ball): Trái tim của van, là một khối cầu bằng kim loại được khoan một lỗ rỗng xuyên tâm.
• Trục van (Stem): Thanh kim loại truyền động nối từ tay gạt bên ngoài xuyên qua thân van để cắm vào đỉnh quả bi. Khi ta xoay tay gạt, trục van sẽ truyền lực làm quả bi quay theo.
• Gioăng làm kín hoặc đệm van (Seat): Các vòng đệm ôm sát lấy quả bi ở hai đầu cổng. Thiết bị thường làm bằng vật liệu mềm có độ đàn hồi và chịu nhiệt tốt như teflon (PTFE). Bộ phận này quyết định độ kín, không cho lưu chất rò rỉ ra ngoài.
• Bộ phận điều khiển (Actuator): Phổ biến nhất là dạng tay gạt (Manual). Tuy nhiên, trên thân van bi 2 ngã hiện đại thường có bệ pad để lắp thêm bộ điều khiển nhằm tự động hóa hoàn toàn dây chuyền.

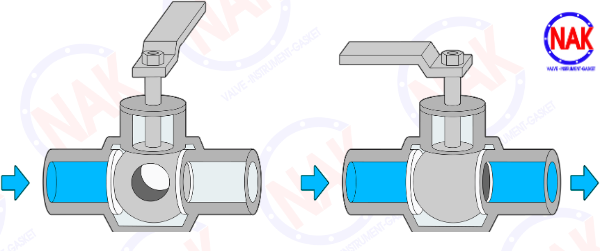

Nguyên Lý Hoạt Động Của Van Bi 2 Ngã

Vận hành của van bi 2 ngã cực kỳ trực quan và chuẩn xác. Thiết bị dựa trên vị trí góc của lỗ xuyên tâm quả bi so với hướng đi của đường ống:

• Trạng thái mở: Khi ta gạt tay gạt nằm song song với đường ống, trục van xoay quả bi khiến lỗ khoét xuyên tâm trùng khít với lòng ống. Lưu chất lưu thông tự do với lưu lượng cực đại.
• Trạng thái đóng: Khi gạt tay gạt đi một góc 90 độ, trục van sẽ xoay quả bi đi một phần tư vòng. Phần thành đặc không khoan lỗ của quả bi sẽ quay ra chắn ngang lòng ống. Lúc này, áp lực của dòng lưu chất từ cổng vào sẽ ép quả bi tì chặt vào vòng đệm teflon phía sau. Cuối cùng tạo ra một bức tường khóa dòng tuyệt đối.

Phân Loại Các Dòng Van Bi 2 Ngã Phổ Biến

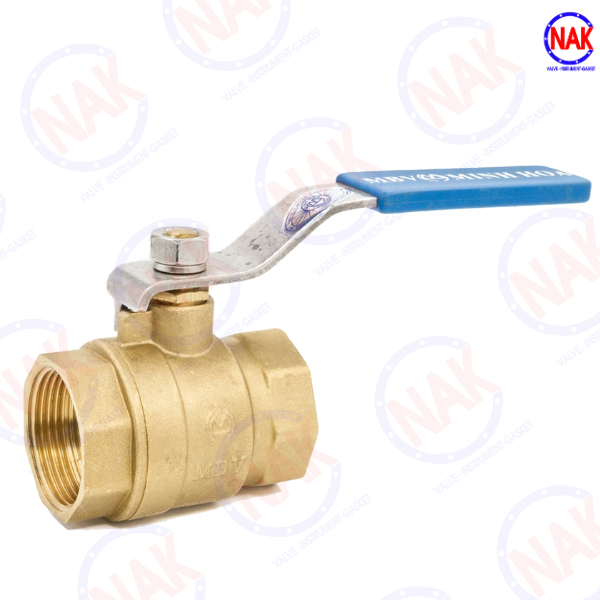

Van Bi 2 Ngã Tay Gạt Bằng Đồng

• Ưu điểm: Giá thành rẻ nhất trong phân khúc kim loại, kích thước nhỏ gọn, thao tác gạt tay nhẹ nhàng, khả năng chống oxy hóa tốt trong môi trường nước và không khí thông thường.
• Ứng dụng: Chuyên dùng cho các đường ống nhánh size nhỏ (DN15 – DN50), hệ thống cấp nước sạch dân dụng, nước sinh hoạt tòa nhà và các đường ống dẫn khí nén áp lực thấp.

Van Bi SOY SBF-4: Thiết kế tay gạt vận hành linh hoạt, thân inox 304 kết nối mặt bích chắc chắn, độ kín cao phù hợp cho hệ thống hóa chất công nghiệp.

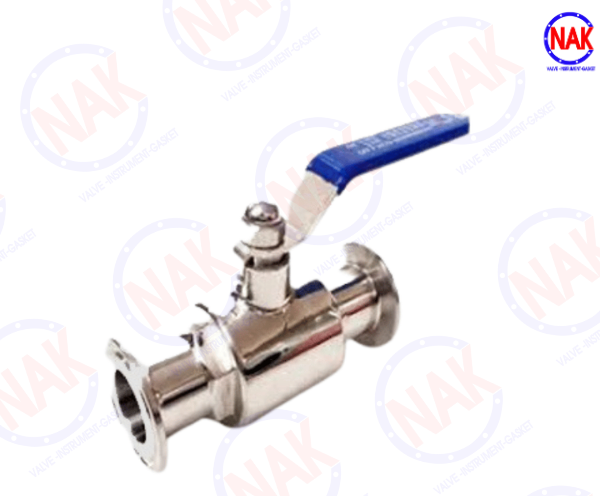

Van Bi 2 Ngã Bằng Inox

• Ưu điểm: Độ bền cơ học cực cao, chịu được áp lực lớn và nhiệt độ cao. Kháng ăn mòn tuyệt đối trước các chất oxy hóa, bề mặt trơn nhẵn đạt chuẩn vệ sinh, không sinh rỉ sét làm ô nhiễm môi chất.
• Ứng dụng: Lựa chọn bắt buộc cho đường ống hơi nóng dải nhỏ, nhà máy chế biến thực phẩm, bia rượu, nước giải khát, sản xuất dược phẩm và các đường ống dẫn hóa chất, dung mồi.

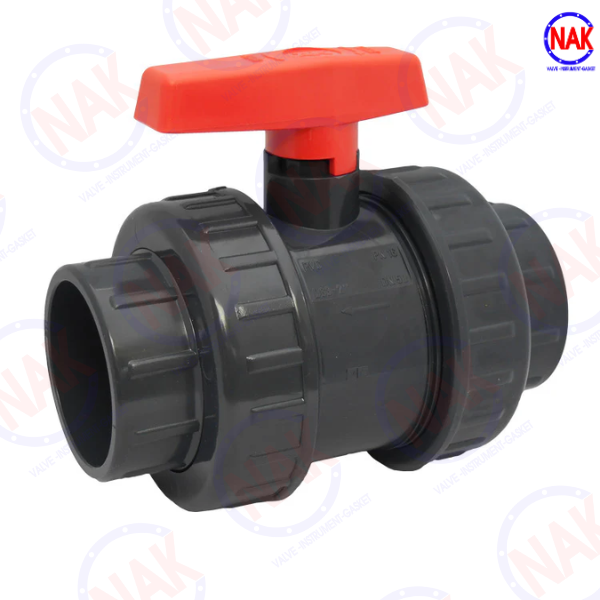

Van Bi 2 Ngã Bằng Nhựa

• Ưu điểm: Trọng lượng siêu nhẹ, kết nối rắc co linh hoạt, giá thành hợp lý. Đặc biệt, van nhựa có khả năng kháng hoàn toàn các loại hóa chất, axit mạnh hoặc nước muối mặn mà các dòng van kim loại không chịu được.
• Ứng dụng: Trạm xử lý nước thải công nghiệp, dây chuyền xi mạ, sản xuất hóa chất nồng độ cao, hệ thống lọc nước hồ bơi hoặc nuôi trồng thủy hải sản nước mặn.

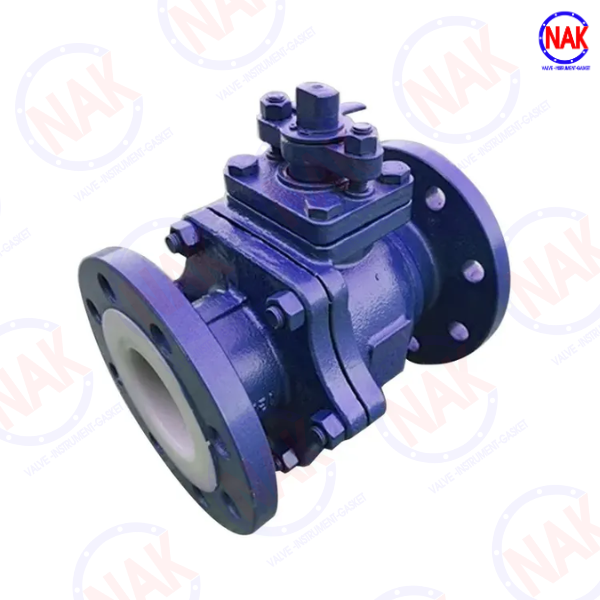

Van Bi 2 Ngã Bằng Gang Mặt Bích

• Ưu điểm: Chế tạo chuyên dụng cho đường ống lớn (DN50 – DN300). Thân van dày dặn, chịu được va đập cơ học mạnh tại hiện trường, kết nối mặt bích tiêu chuẩn chịu áp lực tốt, tối ưu chi phí hơn rất nhiều so với van inox cùng size.
• Ứng dụng: Lắp đặt làm van chặn tổng trên các trục đường ống cấp thoát nước công nghiệp, hệ thống xử lý nước thô và mạng lưới đường ống phòng cháy chữa cháy.

Van Bi Mặt Bích SOY: Kết nối mặt bích chắc chắn, thân inox 304 bền bỉ, chịu áp suất tốt và thích hợp cho các hệ thống đường ống công nghiệp.

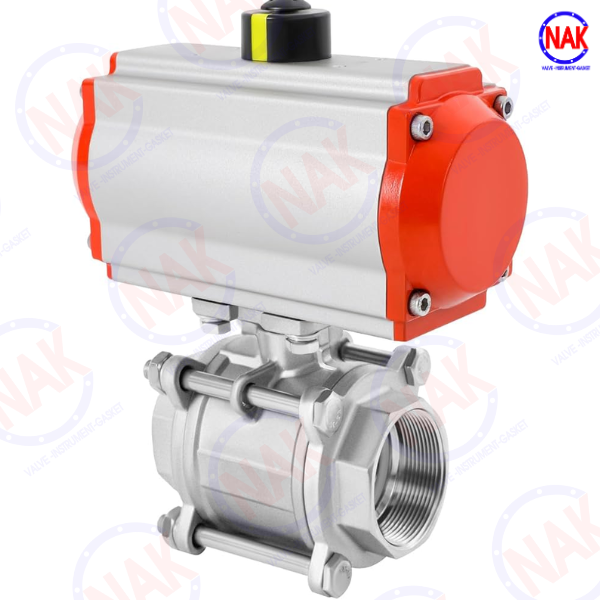

Van Bi 2 Ngã Điều Khiển Bằng Khí Nén

• Ưu điểm: Tốc độ đóng mở cực nhanh, chu kỳ vận hành liên tục 24/7 rất bền bỉ. Vận hành hoàn toàn bằng áp lực khí nén nên không sinh tia lửa điện, đạt tiêu chuẩn an toàn chống cháy nổ tuyệt đối.
• Ứng dụng: Các nhà máy sản xuất tự động hóa cao, trạm chiết rót khí gas, xăng dầu, nhà máy sản xuất hóa chất, xi măng, bao bì.

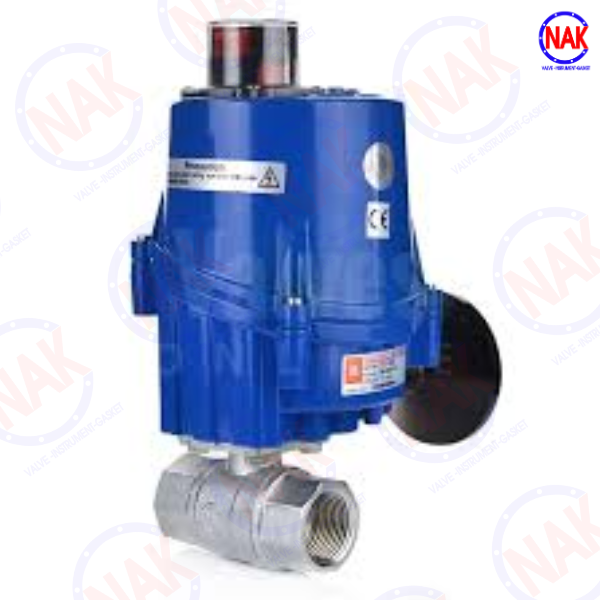

Van Bi 2 Ngã Điều Khiển Bằng Điện

• Ưu điểm: Vận hành bằng motor điện chạy nguồn thông dụng. Thiết bị đóng mở mượt mà, không gây tiếng ồn hay hiện tượng thủy kích. Có công tắc hành trình tự ngắt để bảo vệ mạch và dễ dàng truyền tín hiệu về phòng điều khiển trung tâm.
• Ứng dụng: Hệ thống điều hòa trung tâm HVAC, các vị trí van ở trên cao, không gian hẹp hoặc độc hại mà con người khó tiếp cận để gạt tay thủ công.

Van Bi Điện SUNFLU: Tích hợp bộ truyền động điện vận hành tự động phù hợp cho các hệ thống điều khiển và tự động hóa công nghiệp.

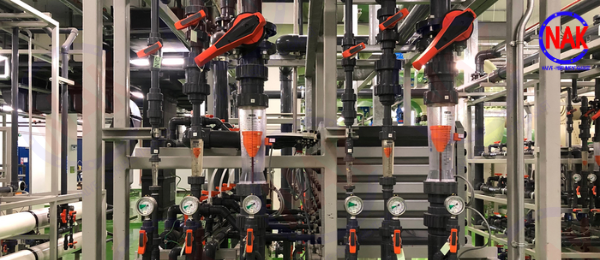

Ưu Điểm Và Nhược Điểm Của Van Bi 2 Ngã

Ưu điểm

• Đóng mở nhanh: Van chỉ cần xoay tay gạt hoặc bộ truyền động 90° để chuyển từ trạng thái đóng sang mở và ngược lại
• Độ kín cao: Nhờ viên bi được gia công chính xác kết hợp với gioăng làm kín, van bi 2 ngã có khả năng ngăn rò rỉ hiệu quả
• Tổn thất áp suất thấp: Khi van mở hoàn toàn, dòng lưu chất đi qua gần như theo đường thẳng nên lực cản rất nhỏ
• Cấu tạo đơn giản: Van bi 2 ngã có ít chi tiết chuyển động hơn so với nhiều loại van khác nên việc lắp đặt, vận hành và bảo trì khá đơn giản.
• Tuổi thọ cao: Nếu được lựa chọn đúng vật liệu và sử dụng trong điều kiện phù hợp. Van bi có thể hoạt động ổn định trong thời gian dài với chi phí bảo trì thấp.

Nhược điểm

• Seat dễ bị mài mòn: Nếu van thường xuyên hoạt động ở trạng thái mở một phần hoặc làm việc với môi chất có chứa hạt rắn, seat có thể bị mài mòn nhanh hơn, làm giảm khả năng làm kín.
• Dễ kẹt bi trong môi trường nhiều cặn: Các hệ thống chứa bùn, cặn hoặc tạp chất có thể khiến viên bi bị kẹt, gây khó khăn trong quá trình đóng mở và ảnh hưởng đến tuổi thọ của van.
• Hạn chế ở nhiệt độ rất cao: Đối với các dòng van sử dụng seat bằng PTFE hoặc vật liệu mềm, khả năng chịu nhiệt sẽ bị giới hạn.

Xem thêm: Các Lỗi Van Bi Thường Gặp

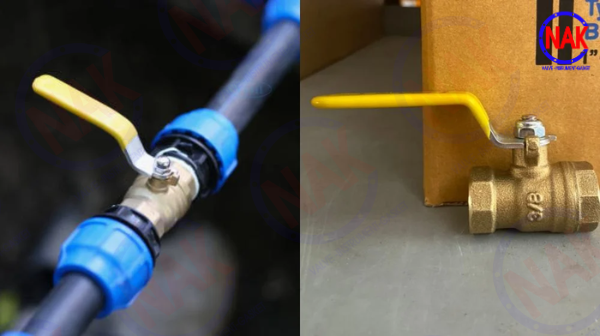

Ứng Dụng Của Van Bi 2 Ngã

• Hệ thống cấp nước: Van được sử dụng để đóng ngắt đường ống nhờ khả năng vận hành đơn giản và độ kín cao.
• Hệ thống hơi nóng: Van bi 2 ngã được lắp đặt để cô lập thiết bị, đường ống hơi khi cần bảo trì hoặc sửa chữa.
• Hệ thống khí nén: Van giúp kiểm soát dòng khí cấp cho máy móc, thiết bị sản xuất và các dây chuyền tự động hóa.
• Nhà máy hóa chất: Với các dòng van bằng inox hoặc thép, thiết bị có khả năng làm việc ổn định trong môi trường có tính ăn mòn.
• Nhà máy dược phẩm: Độ kín cao và khả năng vệ sinh dễ dàng giúp van bi 2 ngã trở thành lựa chọn phổ biến.
• Ngành dầu khí: Van được sử dụng trong các đường ống dẫn dầu, khí tự nhiên nhờ khả năng chịu áp suất cao và độ bền cơ học tốt.
• Hệ thống HVAC: Van bi 2 ngã được dùng để đóng mở đường nước lạnh hoặc nước nóng, hỗ trợ quá trình vận hành và bảo trì.

Xem thêm: Van Bi 3 Ngã Là Gì?

Van bi 2 ngã là thiết bị đóng ngắt dòng chảy được sử dụng rộng rãi nhờ cấu tạo đơn giản, độ kín cao và khả năng vận hành bền bỉ. Việc lựa chọn đúng loại van phù hợp với môi chất, áp suất và điều kiện làm việc sẽ giúp hệ thống hoạt động ổn định, an toàn và nâng cao hiệu quả vận hành lâu dài. Nhật An Khang tin rằng qua bài viết trên bạn có thể dễ dàng lựa chọn thiết bị phù hợp cho hệ thống.
