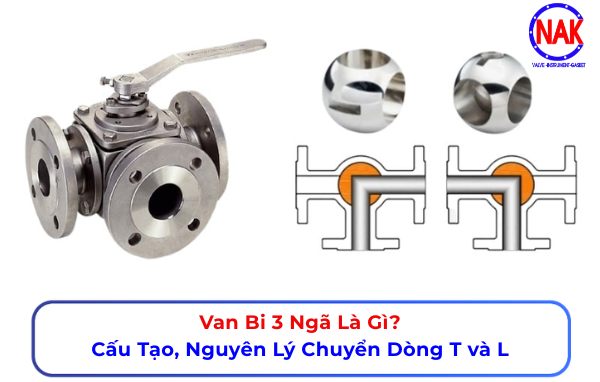

Van Bi 3 Ngã Là Gì? Cấu Tạo, Nguyên Lý Chuyển Dòng T và L

Trong các hệ thống đường ống công nghiệp, không phải lúc nào dòng lưu chất cũng chỉ cần đóng hoặc mở đơn thuần. Nhiều ứng dụng yêu cầu chuyển hướng dòng chảy hoặc trộn hai dòng môi chất để tối ưu quy trình vận hành. Đây chính là lý do van bi 3 ngã được sử dụng rộng rãi trong các hệ thống công nghiệp. Hãy cùng Nhật An Khang tìm hiểu rõ hơn về thiết bị này qua bài viết bên dưới.

Van Bi 3 Ngã Là Gì?

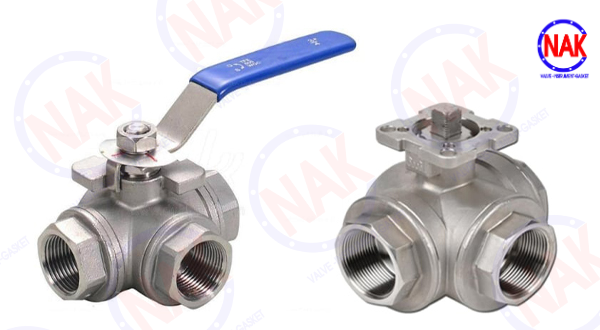

Van bi 3 ngã (3 way ball valve) là loại van công nghiệp sử dụng viên bi có lỗ khoét đặc biệt để đóng mở. Thiết bị cho phép dòng lưu chất đi qua van và rẽ hướng theo nhiều kịch bản khác nhau tùy thuộc vào góc xoay của quả bi.

Vai trò của van bi 3 ngã mang lại cho các hệ thống nhà máy công nghiệp:

• Chuyển hướng dòng chảy: Van cho phép chuyển dòng lưu chất từ một đầu vào sang hai đầu ra khác nhau hoặc ngược lại.
• Trộn hai dòng lưu chất: Van bi 3 ngã được sử dụng để kết hợp hai dòng môi chất thành một dòng chung với lưu lượng hoặc nhiệt độ mong muốn.
• Phân chia lưu lượng: Van giúp phân phối lưu chất đến các nhánh khác nhau trong hệ thống, giảm số lượng thiết bị cần lắp đặt và đơn giản hóa đường ống.
• Tăng tính linh hoạt cho hệ thống: Chỉ cần một van bi 3 ngã đã có thể thực hiện nhiều chức năng khác nhau, giúp tối ưu không gian và giảm chi phí đầu tư.

Xem thêm: Van Bi Là Gì?

Cấu Tạo Của Van Bi 3 Ngã

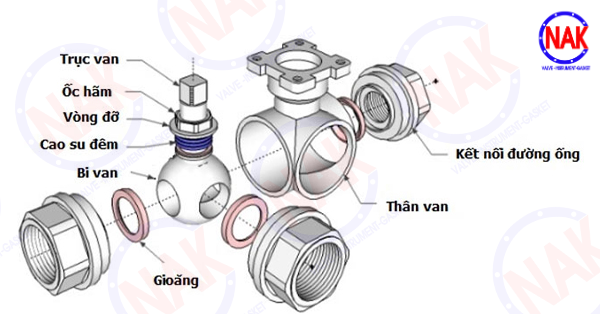

Mặc dù có thêm một cổng kết nối, cấu tạo của van bi 3 ngã vẫn khá đơn giản. Thiết bị bao gồm các thành phần sau:

• Thân van: Bộ phận bao bọc và bảo vệ toàn bộ các chi tiết bên trong van. Đồng thời chịu áp lực trực tiếp từ môi trường.
• Bi van 3 ngã: Đây là chi tiết quan trọng nhất quyết định chúc năng của van. Thiết bị được gia công theo dạng chữ L hoặc chữ T.
• Trục van: Kết nối viên bi với tay gặt hoặc bộ truyền động.
• Gioăng làm kín: Được bố trí xung quanh viên bi nhằm tạo độ kín và ngăn hiện tượng rò rỉ. Thiết bị được làm từ kim loại, PTFE tùy thuộc vào môi chất làm việc.
• Tay gạt hoặc bộ truyền động: giúp điều khiển van chính xác và giảm sự can thiệp của con người.

Nguyên Lý Hoạt Động Của Van Bi 3 Ngã

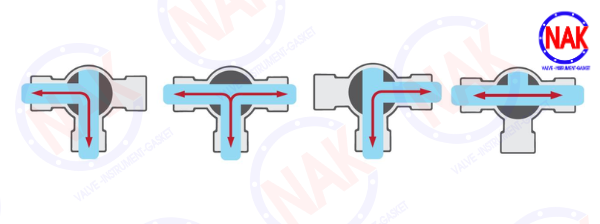

Cơ chế hoạt động của van bi 3 ngã phụ thuộc hoàn toàn vào thiết kế của quả bi bên trong thân van. Bao hồm 2 loại chữ L hoặc chữ T:

• Van bi 3 ngã kiểu chữ L: Dòng van này chuyên dùng cho nhiệm vụ chuyển hướng dòng chảy. Lỗ khoét bên trong quả bi được gia công góc vuông 90 độ theo hình chữ L. Tại một thời điểm, van chỉ cho phép 2 cổng thông với nhau, cổng còn lại sẽ bị khóa chặt.
• Van bi 3 ngã kiểu chữ T: Đây là dòng van đa năng và linh hoạt hơn nhiều nhờ lỗ khoét xuyên suốt qua 3 hướng hình chữ T. Nó có khả năng trộn dòng hoặc phân nhánh đồng thời. Khi ta xoay tay gạt hoặc bộ điều khiển một góc 90 độ, hướng đi của dòng lưu chất sẽ thay đổi linh hoạt theo kiểu hòa trộn hoặc chặn hoàn toàn 1 cổng.

Các Loại Van Bi 3 Ngã Phổ Biến Nhất Hiện Nay

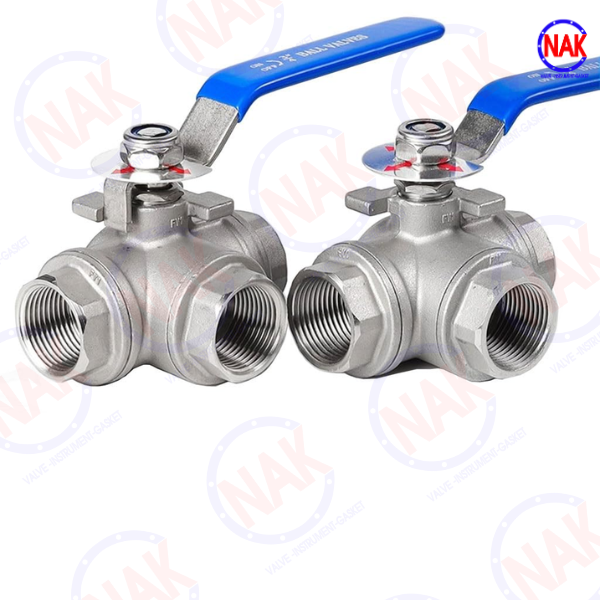

Van Bi 3 Ngã Bằng Inox

• Ưu điểm: Độ bền cơ học vượt trội, chịu được áp lực cao và nhiệt độ lớn 180 độ. Khả năng kháng ăn mòn hóa học tuyệt đối, bề mặt trơn nhẵn đạt chuẩn vi sinh, chống bám dính cặn bẩn và không sinh rỉ sét.
• Ứng dụng: Trạm phối trộn nhiệt, nhà máy chế biến thực phẩm, bia rượu, nước giải khát, sản xuất dược phẩm, hóa chất và các đường ống dẫn dung môi.

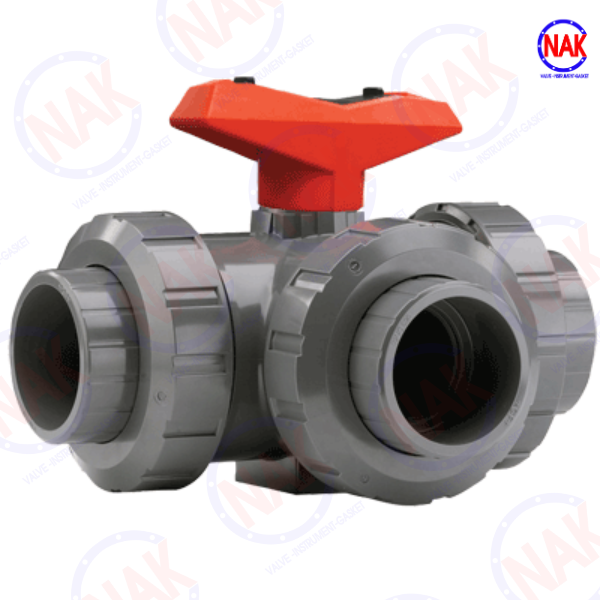

Van Bi 3 Ngã Bằng Nhựa

• Ưu điểm: Trọng lượng siêu nhẹ, kết nối rắc co đôi linh hoạt giúp tháo lắp dễ dàng, chi phí đầu tư thấp. Điểm mạnh lớn nhất là kháng hoàn toàn sự ăn mòn của axit nồng độ cao, kiềm mạnh hoặc nước muối mặn.
• Ứng dụng: Hệ thống xử lý nước thải công nghiệp, dây chuyền xi mạ, sản xuất hóa chất, hồ bơi hoặc các trang trại nuôi trồng thủy hải sản nước mặn.

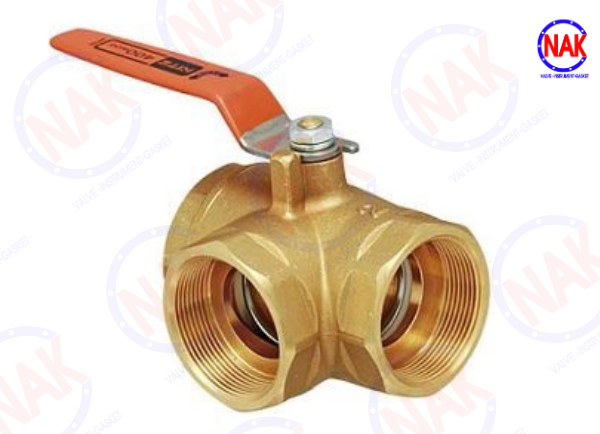

Van Bi 3 Ngã Bằng Đồng

• Ưu điểm: Thiết kế nhỏ gọn (thường từ DN15 – DN50) nối ren, độ bền cơ học tốt trong môi trường thông thường, giá thành rất phải chăng và thao tác gạt tay nhẹ nhàng.
• Ứng dụng: Mạng lưới cấp nước sạch tòa nhà, hệ thống máy nén khí áp thấp, đường ống gas dân dụng hoặc các thiết bị đo lường.

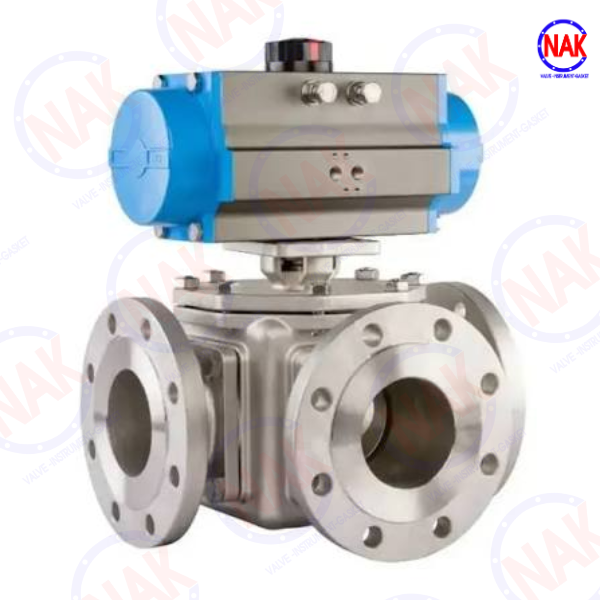

Van Bi 3 Ngã Điều Khiển Bằng Khí Nén

• Ưu điểm: Thay thế tay gạt bằng bộ truyền động khí nén tự động. Tốc độ chuyển hướng cực nhanh, chu kỳ vận hành đóng mở liên tục rất bền bỉ. Vận hành hoàn toàn bằng áp lực khí nên tuyệt đối an toàn, chống cháy nổ.
• Ứng dụng: Các dây chuyền sản xuất tự động hóa cao, trạm chiết rót xăng dầu, khí gas, nhà máy sản xuất bao bì, xi măng, dệt nhuộm.

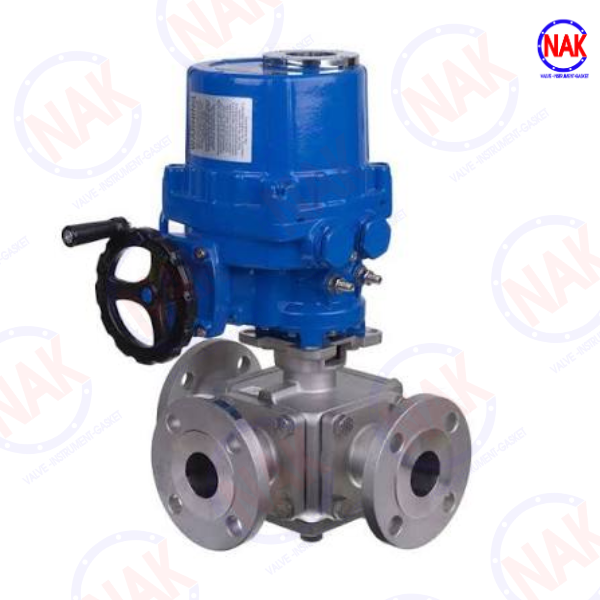

Van Bi 3 Ngã Điều Khiển Bằng Điện

• Ưu điểm: Vận hành tự động bằng mô-tơ điện chạy nguồn thông dụng. Van đóng mở từ tốn, mượt mà (giúp triệt tiêu hiện tượng búa nước phá hủy đường ống), dễ dàng kết nối với tủ PLC để giám sát và điều khiển từ xa.
• Ứng dụng: Hệ thống điều hòa trung tâm HVAC (điều tiết nước chiller), các vị trí van lắp trên cao hoặc môi trường độc hại con người khó tiếp cận để gạt tay thủ công.

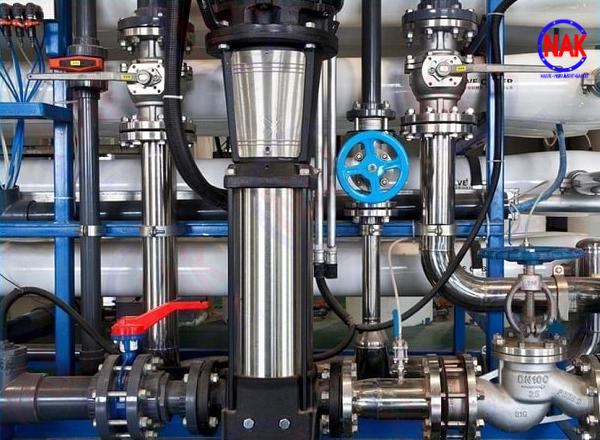

Ưu Điểm Và Nhược Điểm Của Van Bi 3 Ngã

Ưu điểm

• Chuyển hướng dòng chảy linh hoạt: Khả năng chuyển đổi dòng lưu chất giữa nhiều đường ống chỉ với một thao tác xoay 90°. Điều này giúp hệ thống vận hành linh hoạt và dễ dàng thay đổi chế độ làm việc.
• Độ kín cao: Van bi 3 ngã sử dụng viên bi được gia công chính xác kết hợp với gioăng làm kín chất lượng cao, giúp hạn chế tối đa hiện tượng rò rỉ ngay cả khi làm việc trong môi trường áp suất cao.
• Đóng mở nhanh: Chỉ cần xoay 90° để thay đổi trạng thái hoạt động, giúp tiết kiệm thời gian và nâng cao hiệu quả vận hành.
• Tiết kiệm không gian lắp đặt: Một van bi 3 ngã có thể thay thế nhiều phụ kiện đi kèm. Giúp hệ thống đường ống gọn gàng, giảm số lượng mối nối và tiết kiệm diện tích lắp đặt.

Nhược điểm

• Giá thành cao: Do có cấu tạo phức tạp và nhiều chức năng hơn, chi phí đầu tư ban đầu của van bi 3 ngã thường cao.
• Cấu tạo phức tạp hơn: Viên bi được thiết kế theo dạng chữ L hoặc chữ T nên việc gia công và lắp ráp yêu cầu độ chính xác cao.
• Khó sửa chữa hơn: Khi viên bi hoặc gioăng làm kín bị hư hỏng, việc tháo lắp và thay thế thường phức tạp

Xem thêm: Các Lỗi Van Bi Thường Gặp

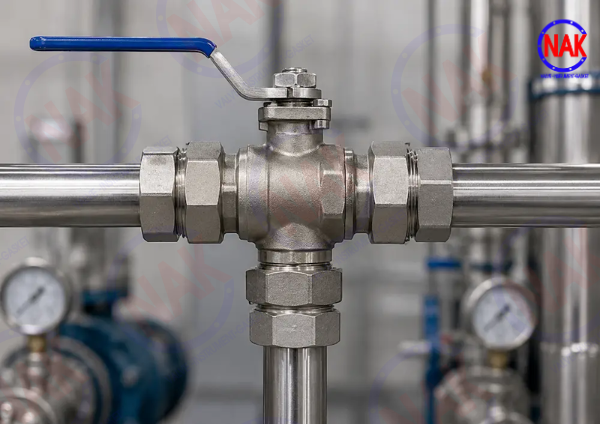

Ứng Dụng Của Van Bi 3 Ngã

• Hệ thống cấp nước: Điều hướng dòng nước giữa các bồn chứa, đường ống hoặc các nguồn cấp khác nhau.
• Hệ thống hơi nóng: Chuyển hướng hơi đến từng khu vực sản xuất hoặc phân phối giữa các thiết bị trao đổi nhiệt.
• Hệ thống HVAC: Điều khiển và phân phối nước nóng hoặc nước lạnh trong hệ thống điều hòa không khí và Chiller.
• Hệ thống khí nén: Điều phối dòng khí đến nhiều thiết bị hoặc chuyển đổi giữa các nguồn cấp khí.
• Nhà máy hóa chất: Kiểm soát dòng hóa chất giữa các bồn chứa hoặc các công đoạn xử lý khác nhau.
• Nhà máy dược phẩm: Điều khiển lưu chất trong các quy trình sản xuất yêu cầu độ chính xác và độ sạch cao.

Xem thêm: Van Bi 2 Ngã Là Gì?

Van bi 3 ngã là giải pháp tối ưu cho các hệ thống cần chuyển hướng hoặc trộn dòng lưu chất một cách linh hoạt và hiệu quả. Việc lựa chọn đúng kiểu van, vật liệu và phương thức vận hành sẽ giúp hệ thống hoạt động ổn định, nâng cao hiệu suất và giảm chi phí bảo trì trong quá trình sử dụng. Nhật An Khang tin rằng qua bài viết này bạn sẽ dễ dàng lựa chọn được thiết bị phù hợp với hệ thống của mình.
