Van Bi Là Gì? Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động

Trong nhiều hệ thống công nghiệp, van bi là thiết bị đóng ngắt được sử dụng phổ biến nhất. Tuy nhiên, việc chọn sai vật liệu hoặc sai mục đích sử dụng thường dẫn đến tình trạng rò rỉ, kẹt van, gây lãng phí năng lượng và chi phí sửa chữa khổng lồ. Vậy van bi là gì? Hãy cùng Nhật An Khang tìm hiểu rõ hơn qua bài viết dưới đây nhé.

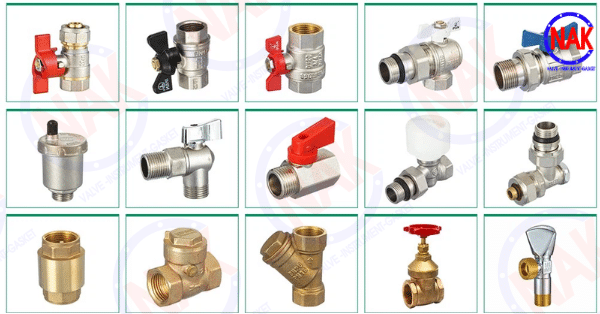

Van Bi Là Gì?

Van bi là loại van công nghiệp sử dụng một viên bi rỗng có lỗ xuyên tâm để kiểm soát dòng chảy. Điểm khác biệt lớn nhất của van bi so với các loại van khác là khả năng đóng kín tuyệt đối và vận hành cực nhanh chỉ với một thao tác xoay 90 độ.

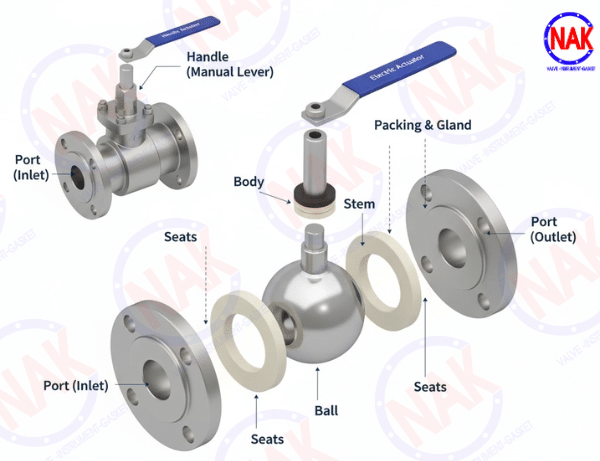

Cấu Tạo Chi Tiết Của Van Bi

Một bộ van bi tiêu chuẩn sẽ bao gồm các bộ phần cốt lõi sau:

• Thân van (Body): Vỏ ngoài đúc bằng inox, đồng hoặc thép để bảo vệ các chi tiết bên trong.
• Bi van (Ball): Đây là bộ phận quan trọng nhất, tại đây có lỗ xuyên tâm cho dòng chảy đi qua.
• Trục van (Stem): Kết nối tay gạt hoặc bộ điều khiển và truyền lực xoay tới bi.
• Gioăng làm kín (Seat): Làm bằng PTFE (Teflon) hoặc kim loại đảm bảo độ kín giúp chặn đứng lưu chất không cho rò rỉ
• Bộ phận điều khiển: Tay gạt, đầu điều khiển khí nén hoặc mô tơ điện

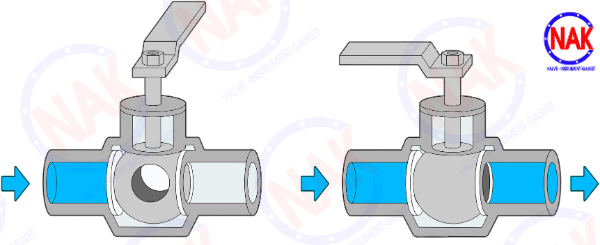

Nguyên Lý Hoạt Động Của Van Bi

Van bi hoạt động theo nguyên lý xoay 1/4 vòng (90^o):

• Khi mở: Lỗ của viên bi nằm song song với hướng dòng chảy. Môi chất đi qua với độ cản trở thấp nhất.
• Khi đóng: Khi xoay tay gạt vuông góc với đường ống, viên bi sẽ chặn đứng dòng lưu chất.
• Cơ chế làm kín: Áp lực từ dòng chảy sẽ đẩy viên bi ép vào gioăng làm kín, giúp van bi có độ kín tuyệt đối đảm bảo không rò rỉ

Các Loại Van Bi Phổ Biến Hiện Nay

Tùy vào môi chất, áp suất và yêu cầu tự động hóa. Bạn cần phân biệt rõ các dòng van bi sau để lựa chọn chính xác cho hệ thống:

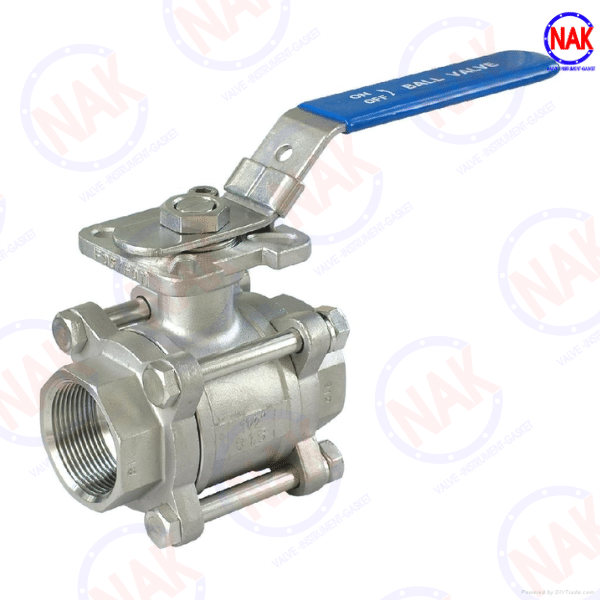

Van Bi Tay Gạt (Manual Ball Valve)

Đây là dòng van phổ biến nhất nhờ tính cơ động và chi phí thấp.

• Đặc điểm: Vận hành thủ công 1/4 vòng. Thiết kế tay gạt thường đi kèm khóa (locking device) để tránh thao tác nhầm.
• Ứng dụng: Sử dụng cho các vị trí dễ tiếp cận, tần suất đóng mở không quá cao và kích thước ống nhỏ (thường dưới DN100).

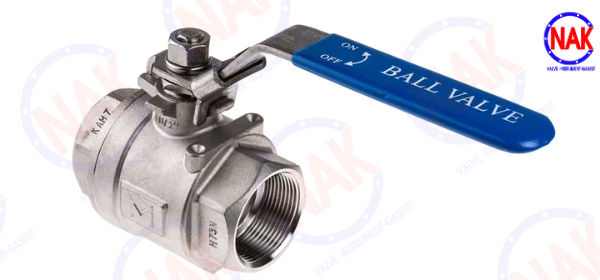

Van Bi Inox (Stainless Steel Ball Valve)

Van được chế tạo từ thép không gỉ (CF8/CF8M tương ứng với SUS304/SUS316).

• Đặc điểm: Khả năng chống ăn mòn hóa học và chống oxy. Bề mặt bi được gia công cực mịn, giúp giảm ma sát tối đa với gioăng PTFE.
• Ứng dụng: Đặc biệt quan trọng trong ngành dược phẩm, thực phẩm sạch, hóa chất hoặc môi trường nước biển.

Van Bi Đồng (Bronze Ball Valve)

• Đặc điểm: Độ dẻo cao, khả năng chịu nhiệt tốt hơn nhựa nhưng giá thành rẻ hơn inox. Thân van thường được mạ niken hoặc crom để tăng tính thẩm mỹ và độ bền.
• Ứng dụng: Hệ thống HVAC (điều hòa không khí), cấp thoát nước dân dụng, khí nén áp suất trung bình.

Van Bi 3 Ngã (3-Way Ball Valve)

Giải pháp thay thế cho việc sử dụng nhiều van đơn trên cùng một cụm ống.

• Kiểu chữ L: Dùng để chuyển hướng dòng chảy từ cửa 1 sang cửa 2 hoặc cửa 3.
• Kiểu chữ T: Có thể trộn dòng chảy từ hai nguồn hoặc cho phép dòng chảy đi qua cả ba cửa cùng lúc.
• Ứng dụng: Hệ thống pha trộn nguyên liệu, chuyển hướng môi chất trong bồn chứa.

Van Bi Mặt Bích (Flanged Ball Valve)

• Đặc điểm: Thân van dày, chịu được lực vặn và rung động lớn. Kết nối mặt bích theo tiêu chuẩn quốc tế (ANSI, JIS, DIN, PN) giúp việc tháo lắp và bảo trì định kỳ dễ dàng hơn so với mối nối ren.
• Ứng dụng: Các hệ thống áp lực cao trong nhà máy nhiệt điện, dầu khí hoặc cấp nước công nghiệp quy mô lớn.

Van Bi Điều Khiển Khí Nén (Pneumatic Actuated Ball Valve)

Sử dụng bộ truyền động khí nén để vận hành bi van.

• Đặc điểm: Tốc độ đóng mở cực nhanh. Có hai dạng: Tác động đơn (tự động đóng khi mất khí) và tác động kép (dùng khí nén cho cả hai chiều).
• Ứng dụng: Các vị trí đòi hỏi an toàn cháy nổ cao hoặc cần đóng ngắt tức thì trong dây chuyền sản xuất tự động.

Van Bi Điều Khiển Điện (Electric Actuated Ball Valve)

Sử dụng mô tơ điện (thường là 24V, 220V hoặc 380V) để điều khiển.

• Đặc điểm: Vận hành êm ái do thời gian đóng mở chậm hơn khí nén (khoảng 8-20 giây). Dễ dàng tích hợp với cảm biến để điều khiển tuyến tính.
• Ứng dụng: Các vị trí điều khiển từ xa, trung tâm điều khiển nhà máy thông minh (SCADA/PLC).

Ưu Điểm Và Nhược Điểm Của Van Bi

Ưu Điểm

• Độ kín gần như tuyệt đối: Giảm rò rỉ, đặc biệt với khí và hóa chất
• Thao tác nhanh: Chỉ cần xoay 90°
• Độ bền cao: Ít bị mài mòn nếu dùng đúng cách
• Ít bảo trì: Giảm chi phí vận hành

Nhược Điểm

• Không phù hợp điều tiết dòng: Dễ hỏng nếu dùng sai
• Giá cao hơn van cơ bản: Nhưng bù lại tuổi thọ dài hơn
• Có thể bị kẹt: Nếu môi chất có cặn hoặc hạt rắn

So Sánh Nên chọn Van Bi, Van Bướm Hay Van Cổng?

Trong kỹ thuật vận hành, việc chọn nhầm loại van không chỉ gây lãng phí ngân sách mà còn làm giảm hiệu suất toàn hệ thống. Dưới đây là bảng so sánh chi tiết giúp bạn phân biệt 3 dòng van đóng ngắt phổ biến nhất:

Xem thêm: Van Cổng Là Gì?

Ứng Dụng Thực Tế Của Van Bi

Nhờ cấu tạo bền bỉ và khả năng đóng ngắt linh hoạt, van bi hiện diện trong hầu hết các hệ thống kỹ thuật hiện đại:

• Hệ thống khí nén: Sử dụng để đóng ngắt các nhánh cấp khí trung tâm, đảm bảo không thất thoát áp suất nhờ độ kín khít tuyệt đối.
• Ngành hơi nóng (Steam): Lắp đặt tại các đường ống dẫn hơi của lò hơi, thiết bị sấy, giúp cô lập hệ thống nhanh chóng khi cần bảo trì hoặc gặp sự cố.
• Sản xuất thực phẩm và đồ uống: Ứng dụng trong dây chuyền chiết rót sữa, nước giải khát, rượu bia nhờ vật liệu inox vi sinh không gây nhiễm khuẩn và dễ vệ sinh.
• Ngành hóa chất và dung môi: Kiểm soát dòng chảy của các loại axit, bazo và dung môi hữu cơ nhờ khả năng chống ăn mòn hóa học vượt trội.
• Xử lý nước và cấp thoát nước: Dùng trong các nhà máy lọc nước, hệ thống tưới tiêu nông nghiệp và đường ống nước sinh hoạt tại các tòa nhà cao tầng.
• Ngành dầu khí và xăng dầu: Đóng vai trò then chốt trong việc kiểm soát dòng nhiên liệu tại các kho bãi, trạm chiết nạp nhờ thiết kế chịu áp suất cao và chống cháy nổ.

Xem thêm: Van Bướm Công Nghiệp

Van bi là một thiết bị đơn giản nhưng đóng vai trò quan trọng trong việc kiểm soát và đảm bảo ổn định cho toàn bộ hệ thống. Việc hiểu đúng nguyên lý, đặc điểm và ứng dụng sẽ giúp bạn tránh được những sai lầm tốn kém trong quá trình vận hành. Nhật An Khang mong rằng qua bài viết này bạn sẽ chọn được loại van bi tối ưu cho hệ thống của bạn
