Van Bướm Lug Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết
Th2
Trong các hệ thống đường ống công nghiệp, việc lựa chọn đúng loại van không chỉ ảnh hưởng đến hiệu quả vận hành mà còn quyết định độ an toàn lâu dài của toàn hệ thống. Trong đó, van bướm lug là một giải pháp nhờ khả năng kết nối chắc chắn và tính linh hoạt cao. Vậy van bướm lug là gì? Vì sao dòng van này ngày càng được sử dụng phổ biến? Hãy cùng Nhật An Khang tìm hiểu rõ hơn qua bài viết dưới đây nhé.
Van Bướm Lug Là Gì?
Van bướm lug (hay còn gọi là lug type butterfly valve) là một dòng van bướm được thiết kế đặc biệt với các lỗ xỏ bu lông đúc liền quanh thân van. Khác với van bướm dạng wafer chỉ được kẹp giữa hai mặt bích, van bướm kiểu lug cho phép bu lông đi xuyên qua hoặc bắt trực tiếp vào các lỗ ren trên thân van.
Tên gọi van bướm tai bích bắt nguồn từ việc các “lug” (tai) này nhô ra ngoài, giúp cố định van chắc chắn vào mặt bích của đường ống. Điểm nổi bật của van bướm lug chính là khả năng chịu lực độc lập. Cho phép người dùng tháo rời một phía của hệ thống mà không làm ảnh hưởng đến áp suất phía bên kia. Đây là một sản phẩm van bướm dạng lug cực kỳ linh hoạt cho các công tác bảo trì định kỳ.
Xem thêm: Van Bướm Công Nghiệp Giải Pháp Tiết Kiệm Chi Phí Cho Hệ Thống Đường Ống
BVALVE BV12008L là loại van bướm Lug tay gạt tiêu chuẩn, đóng mở nhanh chóng và lắp đặt linh hoạt cho mọi hệ thống.
Cấu Tạo Của Van Bướm Lug
Để hiểu rõ tại sao van bướm lug type lại có độ bền cao, chúng ta cần phân tích các bộ phận cấu thành nên nó. Cấu tạo của van bướm lug về cơ bản gồm các thành phần chính sau:
- Thân van (Body): Được đúc từ các vật liệu chịu lực như gang,thép hoặc inox. Trên thân có các lỗ ren (lug) bố trí xung quanh để nối lug với mặt bích.
- Đĩa van (Disc): Hay còn gọi là van bướm bởi bộ phận đóng mở có hình dạng như cánh bướm. Đĩa bướm này xoay 90 độ trong phạm vi bên trong thân van để điều tiết dòng lưu chất.
- Trục van (Stem): Truyền mô-men xoắn từ thiết bị điều khiển đến đĩa van.
- Bộ phận làm kín (Seat): Thường làm bằng cao su EPDM, PTFE để đảm bảo van bướm kết nối không bị rò rỉ.
- Thiết bị truyền động: Có thể là tay gạt, van bướm tay quay hoặc các loại van bướm điều khiển.
BVALVE BV12008LELE là giải pháp tự động hóa tối ưu với bộ điều khiển điện, đảm bảo vận hành chính xác và ổn định.
Nguyên Lý Hoạt Động Của Van Bướm Lug
Cơ chế hoạt động của van bướm lug type khá đơn giản nhưng hiệu quả. Đây là dòng van vận hành theo cơ chế xoay 1/4 vòng (Quarter-turn).
Khi van hoạt động, người vận hành tác động lực vào tay quay hoặc bộ điều khiển. Lúc đó, trục van sẽ xoay và kéo theo đĩa van xoay.
- Trạng thái mở: Đĩa van nằm song song với dòng chảy, lực cản dòng lưu chất là thấp nhất, giúp đóng mở nhanh và lưu thông hiệu quả.
- Trạng thái đóng: Đĩa van xoay một góc 90 độ, tì chặt vào vòng đệm (seat) để ngăn chặn hoàn toàn dòng chảy trong hệ thống đường ống.
Trong quá trình hoạt động của van bướm, sự ổn định của các tai bích giúp van không bị dịch chuyển dù áp suất dòng chảy lớn. Nhờ đó, van đảm bảo an toàn tuyệt đối cho hệ thống.
BVALVE BV12008LDA là dạng van bướm Lug điều khiển khí nén tác động kép, phản hồi tức thì cho các quy trình công nghiệp.
Ưu Điểm Và Nhược Điểm Của Van Bướm Lug
Ưu điểm của van bướm
- Lắp đặt linh hoạt: Van bướm kết nối lug có thể lắp ở vị trí cuối đường ống (End-of-line service) mà vẫn đảm bảo kín khít.
- Dễ dàng bảo trì: Khi cần sửa chữa đoạn ống phía sau, bạn có thể tháo mặt bích một bên mà không cần xả toàn bộ áp suất hệ thống.
- Độ bền cao: Nhờ kết nối hai mặt bích bắt vít riêng biệt, van chịu được sự rung lắc và áp lực tốt hơn dạng wafer.
Nhược điểm của van bướm
- Trọng lượng: Nặng hơn so với van bướm wafer cùng kích thước.
- Giá thành: Thường cao hơn một chút do quy trình đúc và gia công lỗ ren phức tạp hơn.
BVALVE BV12008LSA có độ an toàn cao với bộ điều khiển khí nén tác động đơn, tự động đóng/mở khi mất nguồn khí.
Phân Loại Van Bướm Lug
Van Bướm Lug Tay Gạt
Đây là loại van bướm lug sử dụng tay gạt để đóng mở trực tiếp đĩa van. Người vận hành chỉ cần xoay tay gạt theo góc 90° để điều khiển dòng chảy trong đường ống.
- Phù hợp với kích thước nhỏ
- Kết cấu đơn giản, giá thành thấp
- Thường dùng cho hệ thống áp suất thấp và trung bình

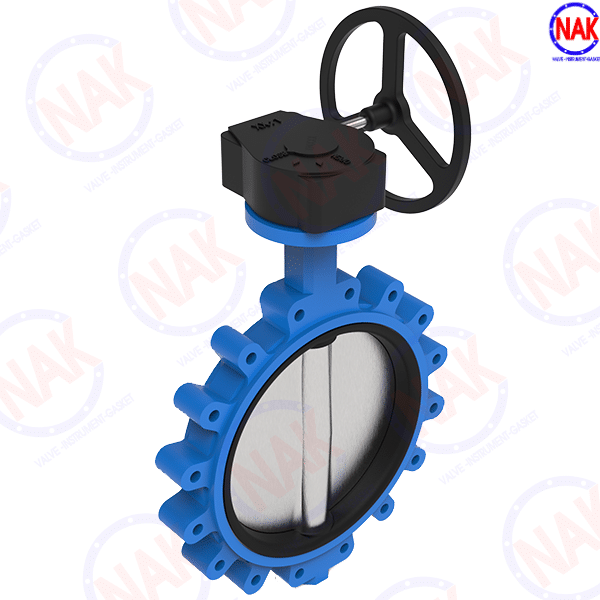

Van Bướm Lug Tay Quay
Van được trang bị tay quay vô lăng, giúp việc đóng mở nhẹ nhàng và chính xác hơn so với tay gạt.
- Thích hợp cho van kích thước lớn
- Kiểm soát tốt lưu lượng dòng chảy
- Được sử dụng nhiều trong hệ thống đường ống công nghiệp

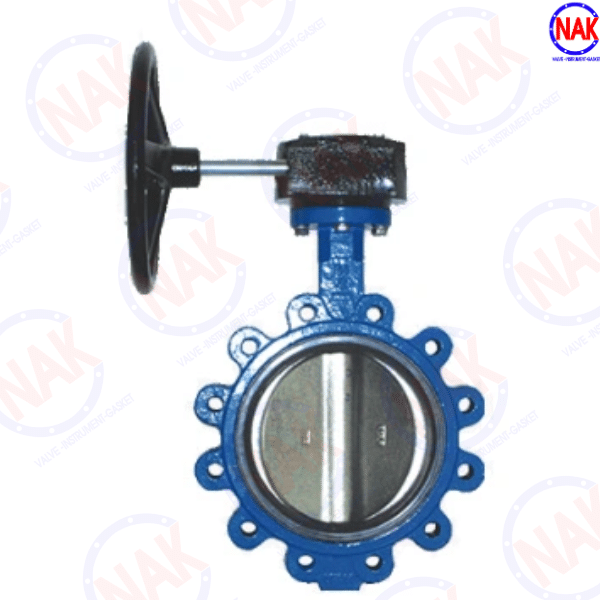

BVALVE BV12008LGB mang lại vận hành nhẹ nhàng và bền bỉ nhờ bộ hộp số tay quay chuyên dụng cho các đường ống kích thước lớn.
Van Bướm Lug Điều Khiển Khí Nén
Loại van bướm lug điều khiển khí sử dụng áp lực khí nén để vận hành đóng mở van tự động.
- Tốc độ đóng mở nhanh
- An toàn khi làm việc trong môi trường dễ cháy nổ
- Phù hợp với hệ thống tự động hóa cao
Van Bướm Lug Điều Khiển Điện
Van bướm lug điều khiển điện sử dụng mô tơ điện để điều khiển hoạt động của van.
- Dễ tích hợp với hệ thống điều khiển PLC
- Điều khiển từ xa, vận hành ổn định
- Phù hợp cho các hệ thống lớn, yêu cầu kiểm soát chính xác
Van bướm lug điều khiển thủy lực
Ít phổ biến hơn, loại này sử dụng áp suất dầu thủy lực để điều khiển van.
- Chịu lực lớn
- Dùng trong các hệ thống đặc thù có áp suất cao
- Thường xuất hiện trong ngành công nghiệp nặng

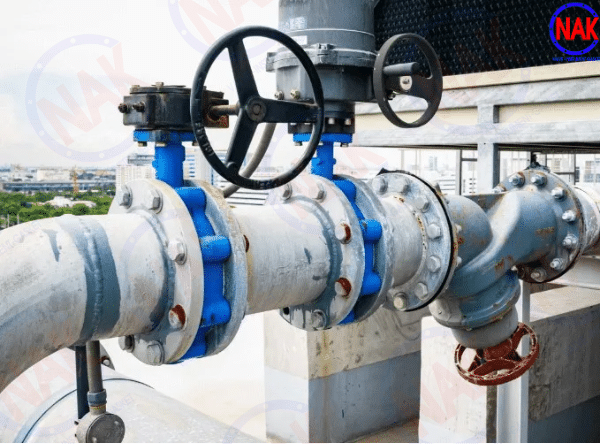

Ứng Dụng Của Van Bướm Lug
Nhờ thiết kế chắc chắn, ứng dụng của van bướm kiểu lug rất rộng rãi trong các ngành van công nghiệp:
- Hệ thống cấp thoát nước: Nhờ khả năng nối lug chắc chắn với mặt bích đường ống.
- Nhà máy thực phẩm, đồ uống: Thường dùng van bướm inox để đảm bảo vệ sinh.
- Ngành dầu khí, hóa chất: Nơi yêu cầu sự an toàn khi tháo lắp thiết bị.
- Hệ thống HVAC: Sử dụng van bướm để điều tiết khí lạnh và nước nóng.
Xem thêm: Van Bướm Wafer Là Gì?
Qua bài viết này, giúp người đọc hiểu rõ van bướm lug là gì? Nắm được cấu tạo, nguyên lý hoạt động, cách phân loại và ứng dụng thực tế của dòng van này trong hệ thống đường ống. Từ đó, Nhật An Khang mong rằng bạn có thể lựa chọn và sử dụng van bướm lug phù hợp, giúp hệ thống vận hành ổn định, an toàn và tối ưu chi phí lâu dài.
